平面内取点线的作图方法.ppt

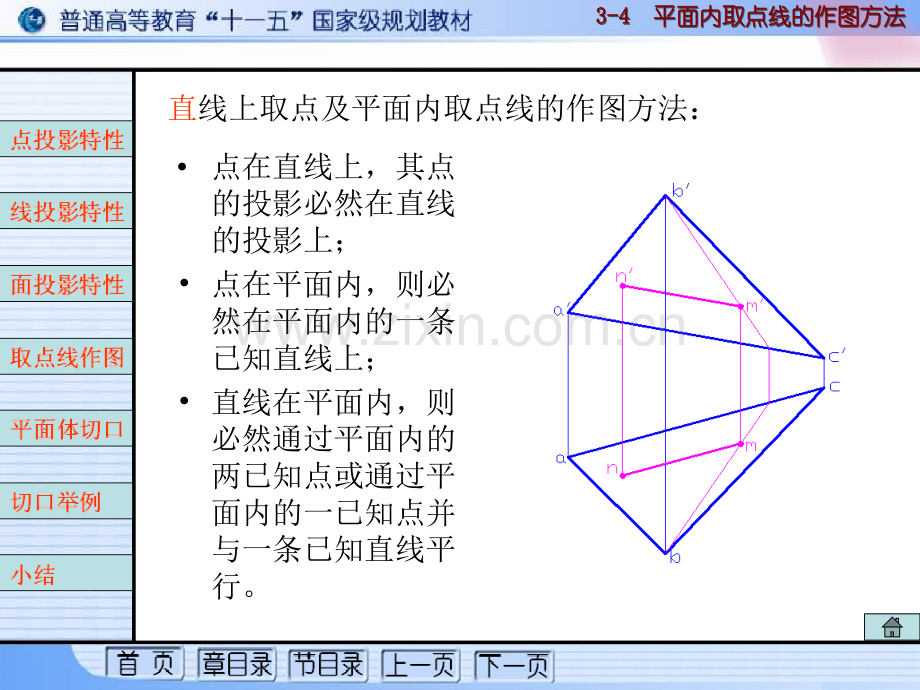

直线上取点及平面内取点线的作图方法：点在直线上，其点的投影必然在直线的投影上；点在平面内，则必然在平面内的一条已知直线上；直线在平面内，则必然通过平面内的两已知点或通过平面内的一已知点并与一条已知直线平行。3-4 3-4 3-4 3-4 平面内取点线的作图方法平面内取点线的作图方法平面内取点线的作图方法平面内取点线的作图方法例：已知四边形ABCD的正面投影和B、C、D三点的水平投影，完成该四边形的水平投影。3-4 3-4 3-4 3-4 平面内取点线的作图方法平面内取点线的作图方法平面内取点线的作图方法平面内取点线的作图方法
