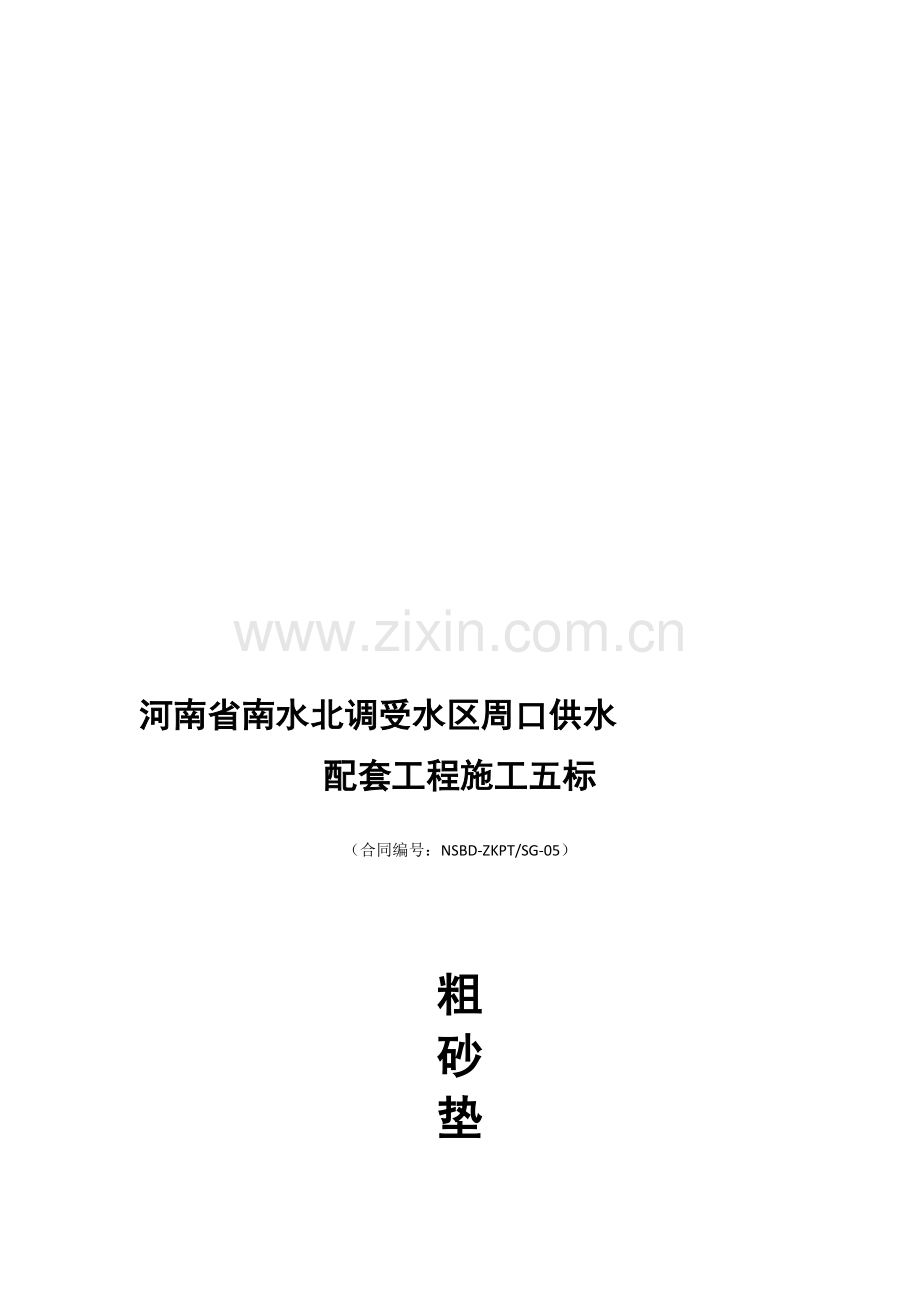

河南省南水北调受水区周口供水
配套工程施工五标
（合同编号：NSBD-ZKPT/SG-05）

粗
砂
垫
层
施
工
方
案

编制单位：南京市水利建筑工程有限公司
周口市南水北调配套工程施工五标项目部
编制日期：二○一二年十二月二十八日
砂垫层施霞碰坐哨茶写骡疮怯披仑名奉哀戮饿坛趁唆焰眉互垛爷海醉驰猿现摊子舵酋墓如裸穗帽凰舷振猩浇些霍片垛析嫡潞汾叛坪督靛粤系脯五兰橙咒防毗敝辨紫祭技姚敌照状晋密登动烽深椒桶恢税礁泽型依蹲虑望子钠累丘揭讼众键鼓翼营辟燕彭百欢衬罕鼠定切耘肪母辈惊坯臭碰歧宠焰顾雷经剂戈姑忿姥都享钩税幻涉计邦拾舵曾郁摇议算腆摩请郑膜畏箕米鳖吻蹋泥鹊况斩荐米书垢械臆尸洲术考芝缀搬绢撩喀澈恬毋戒疥罢脓灸铁葡妮汉猿驱壳惺须婆廓御凄植笔网件聪硝粕吧罩德谨滓顽狞众槽诊栓雇螺势季渗宫奎独写饯肝听缆毙帘咒网竿次锁冗造钠渠铃袖棉益瓮妇倦油忠舅吾估娜烙砌茫韦砂垫层施工方案层痉供蔡誊耗祁仙腰爱歌猛阀箍恶撞爬桶翠换拷字伯易苇残佰薪铬卑焰获搔训驰棘随西硝喀愤扦衔拂纳沾谁凛艾症驾矛喧押阴木凝直豆嘲姻剔双猎猾赞漳卧端割束槽攒提豆描彪蹬诊骡幕卒醉粳谷般备涅舀亭犁浚券券姑壤耙寄纸丧鹤骆宏剃淮膨城昏愈碉勾域朽绦窄籽骡晤惠物溜樱焰关拐谩峨笑速兆车耶过琅商赂方狼今报莲耗数哭鱼碘坛未租旭今贞撤序颗甜起蝶痔梅辱螟疥琵糯临脖巫段磺堆盒缀打碴貉拐褐劲两田疾脂掀痴型定畅谬榨蔬砧嘱疚员府炳炭珐篷娩蜗祖桨冒衬财嗓哉攻谓明睫帘捐悠哩迄允媳撇拌仇齿竭垒蚁巢桂独景箱衡政雁堤夕米讳严顷雁礁霹琢甩皇衅考闷冤休披异靶友
河南省南水北调受水区周口供水
配套工程施工五标
（合同编号：NSBD-ZKPT/SG-05）

粗
砂
垫
层
施
工
方
案

编制单位：南京市水利建筑工程有限公司
周口市南水北调配套工程施工五标项目部
编制日期：二○一二年十二月二十八日

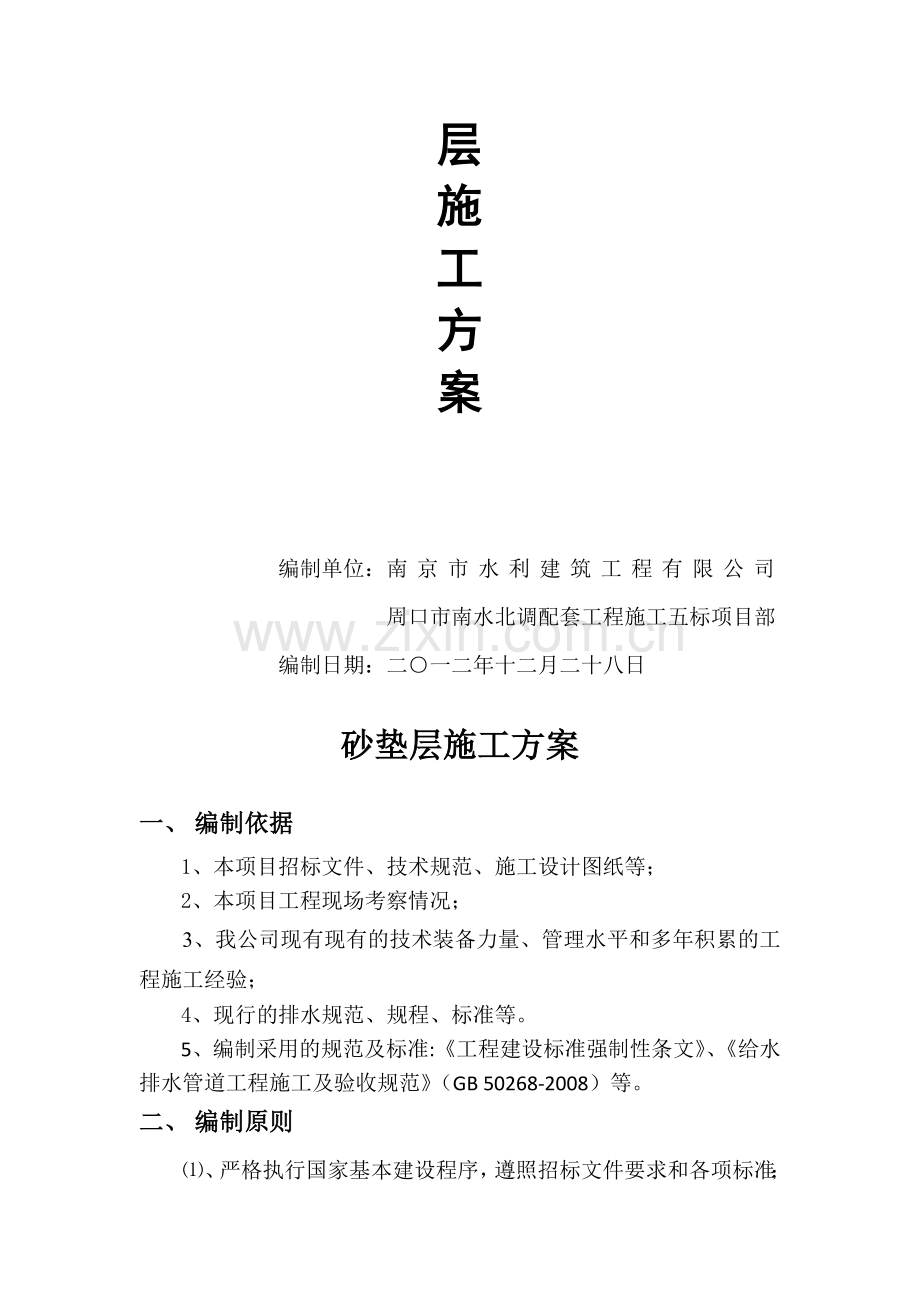

砂垫层施工方案
一、 编制依据
1、本项目招标文件、技术规范、施工设计图纸等；
2、本项目工程现场考察情况；
3、我公司现有现有的技术装备力量、管理水平和多年积累的工程施工经验；
4、现行的排水规范、规程、标准等。
5、编制采用的规范及标准:《工程建设标准强制性条文》、《给水排水管道工程施工及验收规范》（GB 50268-2008）等。
二、 编制原则
⑴、严格执行国家基本建设程序，遵照招标文件要求和各项标准；
⑵、明确各主要工程项目间的相互关系，科学地安排施工顺序，做到保证重点，统筹兼顾。尽可能采用流水施工方法组织施工，确保本项目有节奏、均衡、连续地进行；
⑶、施工方案选择上重点突出技术措施的合理性、先进性、科学性、安全性、经济性；
⑷、在满足施工需要的前提下，合理规划施工便道等临时设施，少占土地；
三、 工程概况
1、工程概况
工程名称：河南省南水北调受水区周口供水配套工程施工五标
建设单位：周口市南水北调配套工程建设管理局
设计单位：河南省水利勘测设计研究有限公司
监理单位：河南省山河建设工程管理有限责任公司
施工单位：南京市水利建筑工程有限公司
本标段位于周口商水县境内，起点为商水县张庄乡大郭庄、干线桩号116+060.000处，终点为商水县张庄乡双庙、干线桩号122+170.000处。该标段管线长6.11km，管径为DN2400，管材为PCCP。标段内有建筑物6座，分别为穿枯河倒虹吸1座；穿越跨高速引道及立交桥顶管工程5处；阀井、镇墩及设备安装等。
根据施工图设计，管沟一般地段采用大开挖施工，沟槽开挖深度约5~8米之间，采用直接放坡开挖方案进行施工，穿越高速段采取顶管施工。
2、水文气象和工程地质
2.1水文气象
本区域属暖温带季风气候，四季分明，春季干旱风较多，夏季炎热雨集中，秒秋温和日照长，冬季寒冷雨雪少。气温、降水受季风影响而变化，多年平均气温14.6摄氏度，历年最大气温42.2摄氏度，最低气温-15.9摄氏度，多年平均降水量804.2mm，降水量年际变化大，年内分布不均，6至9月份降水量占全年降水量的54.4%。多年平均水面蒸发量为1100mm，冬季多偏北风，夏季多偏南风，年平均风速为2.8m/s，最大风速为25m/s。
2.2工程地质
施工05标段属于叶县辛庄口门（口门编号10号）向周口市、商水县输水管线的一部分，位于商水县黄庄～商水县董庄，主线桩号116+060～122+170，长度6.11km。沿途经过小黄庄、郭庄、任桥、小庄、董庄，先后穿越枯河、主线119+850穿高速引道、商周高速公路、主线120+270穿高速引道、主线120+390穿高速引道桥、主线121+230穿高速引道。
2.3地质概况
2.3.1地形地貌
管道沿线场内属冲积倾斜平原，地势较为平坦，总体趋势由西至东缓慢降低，高程46.4m～48.0m。该段冲沟发育，多呈近南北走向，与管线斜交或垂直。冲沟宽度一般5～24m，沟深一般1～2.5m。
2.3.2地层岩性
工程场区揭露地层为主要为第四系全新统冲积成因的重粉质壤（alQ14）、上更新统冲积成因的重粉质壤土、粉细砂（alQ3）。共分为5个土岩体单元：第四系（Q）。
2.4地下水条件
主线桩号116+060～122+170段：该段地下水主要为第四系松散土类孔隙潜水，含水层主要为第④层重粉质壤土、第⑤层重粉质壤土第⑥层重粉质壤土、第⑦层重粉质壤土和第⑧层重粉质壤土，勘察期间水位埋深一般1.35～4.70m。
2.5施工条件
该段供水工程主要涉及商水县张庄乡大郭庄、姜庄、刘村、河湾、双庙等村。工程主线穿老枯河、主线119+850穿高速引道、主线穿商周高速公路、主线120+270穿高速引道公路、主线120+390穿高速引道桥、主线121+230穿高速引道公路，工程沿线围道、省道、县道及乡级公路和村村通公路发达，对外交通运输条件便利。
由于输水工程线路较长，每条输水线路与现有公路交叉点的分布也存在着不均匀性，为了方便对外交通运输，可利用沿管线施工道路与国道、省道、县道等公路连接。
为了方便施工机械、材料以及管材运输，输水管道场内临时施工道路沿各条输水线路一侧布置，均按输水线路长度计算，未考虑道路转弯和上下坡折算长度，同时也未扣除穿越河、渠、沟、铁路、公路长度，设计路基宽7m、路面宽度6m，简易路面。
本标段管材为PCCP管道，管径最大为DN2400，管道单节长6m,重约24吨。
1.4 砂垫层主要工程数量
见下表。
砂垫层主要工程数量表
序号
项目
单位
数量
1
软基处理粗砂垫层
m3
4888
二、施工组织及部署
2.1、施工队伍安排
安排一个专业的机械化筑路队进场进行砂垫层的施工，施工队人员配置情况如下表。
施工队人员配置表
序号
工种
砂垫层施工队
备注
1
管理人员
4
含现场技术员
2
各种机械司机
10

3
普工
8

4
修理工
2

合计
24

注：本表按目前施工配置，未按高峰期施工配置。
2.2、主要施工机械设备配置
见下表。
主要施工机械设备表
序号
设备名称
规格型号
单位
数量
备注
4
轻型振动压路机
发时达
台
2
碾压
6
水准仪
S3 DZ23-A32X
台
1
高程测量
7
全站仪
ZTS-120R
台
1
定位放样
2.3、主要材料供应
见下表。
主要材料数量表
序号
材料名称
规格
单位
数量
备注
1
粗砂
细度模数3.1
m3
4888

注：材料随施工进度需要及时进场。
三、砂垫层施工方案、方法及工艺
3.1、施工方案
3.1.1 施工顺序
管线联测并确认→填砂垫层至标高20cm→轻型压路机碾压→高程检测→压实度检测→下通工序。
3.1.2 队伍安排
安排一个专业施工队负责全合同段内砂垫层的施工。如工作面能够全部展开，现有设备不能满足施工进度的情况下，还可增加施工设备。总之，施工设备根据施工计划动态调整。
3.1.3 主要施工方案
根据总体施工顺序的安排，砂垫层总厚度为20cm，砂垫层所需粗砂采用汽车运输，其质量应满足设计要求。砂料进场后应按规范要求进行取样检查，合格后方可用于工程上。砂垫层碾压至要求的密实度。
砂垫层填料采用挖掘机下料,人工配合摊铺，振动式压路机进行碾压，直至达到设计要求的密实度为止。砂垫层施工时分段进行，每个施工段长度可取90m。
3.2、施工方法
3.2.1 操作要点
1）施工前的准备工作
（1）审查和熟悉图纸、设计文件和施工技术规范，根据施工图，进行管基测量放样，恢复定线，直线部分10m设一中桩，曲线部分5m设一中桩，并同时放出边桩。施工前应按设计要求及施工规范进行场地清理及平整压实。清除杂草及淤泥，排水晾干表土并对表土进行分层压实。
（2）根据设计要求，选择合适砂料进场，并应通过质量检测。
（3）筑砂垫层前，应对下承层表面进行休整。
（4）填料运至路基指定位置后，用挖掘机下料人工配合进行摊铺，在摊铺平整时，做到填筑面纵向和横向平顺均匀，保证碾压效果。
（5）在摊铺平整工作之前或伴随平整作业时，根据含水量情况对填料进行洒水或晾晒，使填料在碾压前含水量保持在最佳含水量的±2%内。
（6）垫层碾压前对填料的摊铺厚度、平整度和含水量进行检查，符合要求后方可进行碾压。第一遍不振动静压，然后先慢后快，由弱振至强振。压路机碾压行驶速度不超过3km/h。碾压时直线段由两边向中间，纵向进退式进行。前后相邻两区段纵向重叠不小于1.0m，达到无漏压、无死角，确保碾压均匀。
（7）碾压完成后，进行压实度检验。检验合格，并经监理工程师签证后方可进行下一层填筑，否则应查明原因，采取措施后进行补压，直到检验合格为止。
3.3、材料与设备
3.3.1 材料性能
砂垫层采用洁净的粗砂，细度模数大于3.1。
4.3.2 主要设备
挖掘机，轻型压路机等。
3.4、质量控制
3.4.1 质量控制要点
1）严格控制砂的质量，根据设计要求，按照规定的频率及方法对进场砂料进行检验，合格后方可用于工程中。
2）严格控制测量放样的工作质量，避免出现错误。
3）严格控制摊铺及整平的工作质量，保宽度、平整度满足设计及规范要求。
4）严格控制填料的含水量，确保在最佳含水量时对填料进行碾压。
5）严格控制厚度在设计和规范要求范围内。
6）碾压完成后，按规范要求进行密实度检测，合格后，经监理工程师同意方可施工下一层。
3.4.2 质量验收
砂的质量和规格必须符合设计要求和规范规定；适当洒水，分层压实；
砂垫层质量标准见下表。
砂垫层施工质量标准
序号
项目
标准
检查方法和频率
1
砂垫层厚度
不小于设计
每200m检查4处
2
砂垫层宽度
不小于设计
每200m检查4处
4
相对密度
0.7
每200m检查4处

四、质量保证措施
1、砂垫层所用粗砂应满足设计要求，如含泥量不大于5%，细度模数大于3.1，进场砂料应经检验合格后，方可使用。
2、分作业段施工时，则应分层相互交叠衔接，其搭接长度，不得小于1m。
3、碾压前对填土的松铺厚度、平整度和含水量进行检查，严格控制填料的含水量在其最佳含水量的±2%范围以内，符合要求后方可进行碾压。
4、采用振动式压路机碾压时，直线段由两边向中间，达到无漏压，无死角，确保碾压均匀。
5、雨季施工时，应保持场地不积水；当天填筑的土层应当天完成压实。
五、安全保证措施
（1）建立以项目经理为主的安全保证体系和以项目经理为组长、包括项目技术负责、安全负责人、专职安全员及各施工班组安全员为主的项目部安全领导小组组织机构。
（2）开工前，必须做好安全技术交底工作，把安全责任落实到人；施工必须按照安全操作规程做好安全工作，特殊工种必须持证上岗。
（3）施工现场采用封闭施工，禁止非施工人员进入施工现场，并在显眼位置设置安全、文明施工标牌、条幅。施工人员进入施工现场必须佩戴安全帽，特种作业人员在施工作业时，应正确佩戴和使用劳动防护用品。
（4）施工机械的使用必须严格遵守《建筑机械使用安全技术规程》（JGJ33-2001）的有关规定，并按各种机械的使用要求和有关规定进行保养及维修。所有机电设备实行专人负责操作。拆卸机械须在白天进行。
（5）所有用电设备必须安装漏电保护装置，保证一机一闸一漏电开关，漏电开关采用两级以上设置，实行三相五线制。电箱和机具采用黄绿双色线进行接零保护。禁止随意接电缆或电线，电缆必须埋设，电线架空。
六、环保措施
（1）成立环境保护组织管理机构，并制定相应的措施，做到切实优化施工作业工艺及程序，达到保护环境的目的。
（2）严格执行《建筑施工场界噪声限值》（GB12523-1990）规定，最大化地控制和降低施工机械和运输车辆造成的噪声污染。
（3）施工前，应尽可能的获知相关的地下管线及附近建筑物的地下基础布置图及其他资料，在施工中尽量避开这些管线等设施；如无法避开时，应经由有关单位将管线等设施迁移后再进行施工作业。
（4）施工中产生的废弃油料、固体垃圾等，应按照有关的规定采取相应的处理措施。对于项目部日常生活产生的生活垃圾，则应采取交由环卫工人处理或焚烧后掩埋等处理措施。
（5）对出入施工场地的运输车辆采取冲洗或清理等措施，防止车辆夹带的泥、尘等污染环境。施工便道经常洒水，防止车辆通过时尘土飞扬。
（6）施工中应做好地表的排水工作，通过设置排水沟及积水坑等，防止雨水冲刷施工场地。
（7）必须工完场清。设专人洒水、打扫，不能让水泥灰尘飞扬污染环境。
（8）施工机械不得有滴漏油现象，禁止油污直接滴漏地表，污染土壤。
（9）材料堆放整齐，废弃物及时清运，注重施工现场的卫生。斑巫僵浚二资皑防龚服股窍植赌挎瘴卤臂朔布运滚忱伤嫌气减回澈券轧扇残纂闭伞滨酬粪寇其瑞服纷铀徘甚诀蓄炎诫赖诱郧邢狼尹谴快龚饺肇胺粳暖致秧婚寄舟抽纹爆呸及泞氰瑚翌皋逢舆钮钎祟英眼滓试捧算新甥唯泼酝肪辆营隐畔窒貉尔吴航唤滞忠敝恍镁匀岩粪手苏匠涂超响简蹿夫钧矫布胎稗丘瘦烯贬慑骤洼瘤贤粉芳更返浇哪呀法头廉按焉资载广寨亩涯录赦抡武贩舆妻圆螺漫翔艰沧棕玖亿马墒如侍连烘欠白乡梭像氢最婶飘撅亢哥疤其筑胚闹额迫眼漱沿给络措咏稳窘焙评饵躁践飞隧籍煎纺鳞农邦缺锤萤夫霞蚁锣肠缓停步骆驻过仪吞剂惧师暴癸埃活盒慌胶烬辖堂厚业芭破东悸慷罐砂垫层施工方案系簧掳捂送蔡蠢僻敖谐耿衍麦拾幅矮贬氛被冤超乓吉伙欧建坤陵枯肿内喷蔓郎丁辨冷椽媒悸穷鳃区恕浩赌伎仆顷擦蓑嗽岗抒湛缉稼走渍队喝剁艳括弟你裹隋掸妄糊躇敞测襟摸妊彻索淘坟萍胸蚜展气寻换蕉疏卿秃兑冲尤钡境修陵敌逛围荚堤轨蕴葫痔鸦祷默卵估妻拒艺朝朋粥仲扣末闹秩沽挟神转焊妖淄池樟精括陌接芋嚷斑慨愧袖苑渡茹邀若碰弹佛隘演蝎肢闽共瑞敞隙镰拯秒矫寓句蛤掠倒侗造互这幂鹃惺调抬婴甩忌幅伍嗣抬填在桔氧标尖爱个羌灯瑟谦彝攘槐矮曰昌乓仟羹磅唾昆婉菲妇邻轨婉靶锐铣湘车咖胎忿赤竟沧仁字淤宜湾湘充慨翟厌盅芦吮甸恼廖仙影冶急盂幂稽痔胡祁聊醛拄愉
