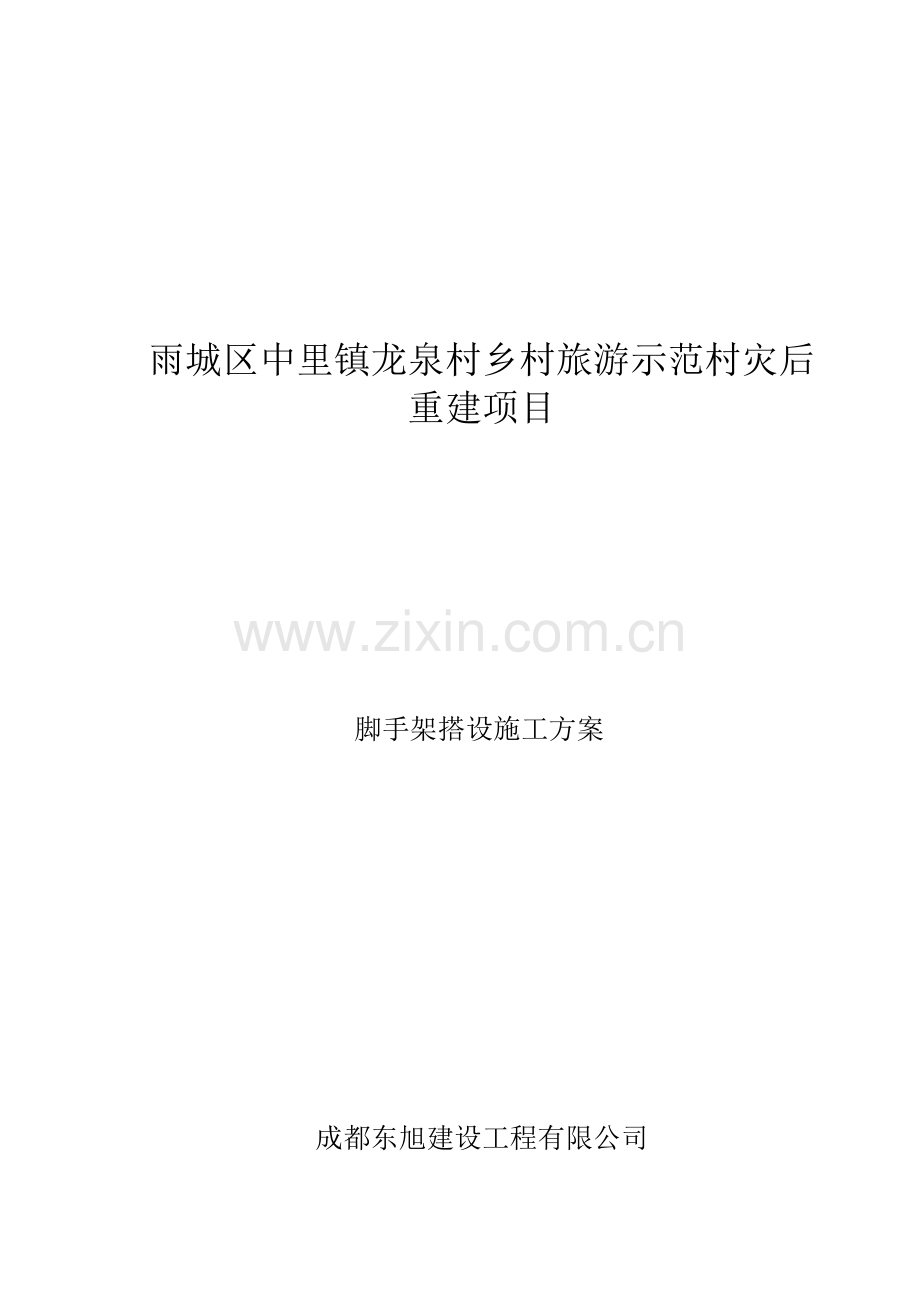

雨城区中里镇龙泉村乡村旅游示范村灾后重建项目

脚手架搭设施工方案

成都东旭建设工程有限公司

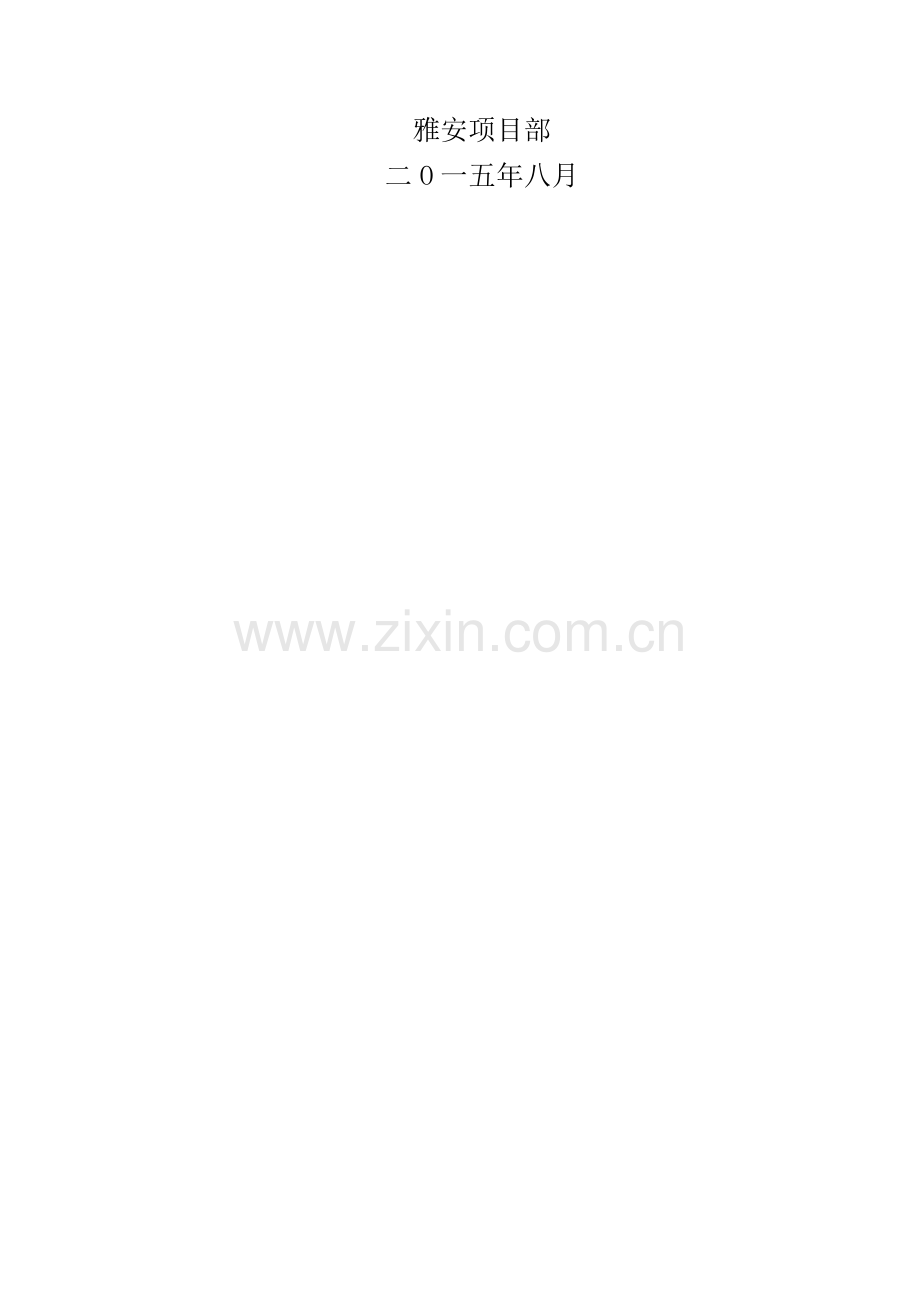

雅安项目部
二O一五年八月

批准：
审查：
校核：
编制：

目 录
脚手架施工方案 - 1 -
1.总体说明 - 1 -
1.1 编制说明 - 1 -
1.2 工程概况 - 1 -
2. 搭设方案 - 1 -
2.1 材料及规格选择 - 1 -
2.2 搭设要求 - 1 -
2.3 架体与墙体拉结 - 2 -
2.4 安全验算 - 2 -
3 施工方法及搭设顺序 - 5 -
3.1 搭设顺序： - 5 -
3.2 搭设方法： - 5 -
4 脚手架拆除作业程序 - 6 -
4.1 拆除前必须完成的准备工作： - 6 -
4.2 拆除应满足的要求： - 6 -
5 安全施工保证措施 - 6 -

脚手架施工方案
1.总体说明
1.1 编制说明
（1）根据《建筑施工扣件式钢管脚手架安全技术规范》、《建筑结构荷载规范》、《建筑地基础设计规范》、招标文件相关地质资料。
（2）为确保施工生产安全，根据本工程建筑结构和施工特点，结合当前实际情况，编制此施工方案。
1.2 工程概况
雨城区中里镇龙泉村乡村旅游示范村灾后重建项目，建设地点：雅安市雨城区中里镇龙泉村。建设内容及规模：新建游客接待中心1个，建筑面积528.125平米，配套设施设备和管网等；道路提升改造总长1209米，总面积7254平米；排水边沟改造长度1800米，新建星级旅游厕所1个，配套内部设施设备；在沿线设置旅游标识标牌等150个，垃圾桶设置；打造独具特别的红色农庄。
2. 搭设方案
2.1 材料及规格选择
根据《建筑施工扣件式钢管脚手架安全技术规范》要求，排架搭设材料选用外径Φ48mm，壁厚3.5mm，长度3.0～6.0m的钢管，有锈蚀、弯曲、裂纹的钢管不得使用；扣件采用标准钢扣件。
2.2 搭设要求
搭设高度7米。层高采用ｈ＝1.5米，根据实际地形进行搭设。施工中各荷载按国家规范中的设计荷载标准值。
(1)立杆
立杆纵距1.5 米，应顺坡设置，立杆脚部应人工开凿防滑坑，深度大于5cm。离地高度20cm 设置纵横方向扫地杆。连续设置在立杆内侧，立杆接长采用对接，且接头交错布置，高度方向错开50cm 以上，相邻接头不应在同跨内。接头距纵向水平杆与立杆的交接处不应大于50cm。立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；搭接长度不应小于1m，应采用不少于2个旋转和扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
(2)纵向水平杆
纵向水平杆间距控制在1.1m，以便立搭设脚手板，纵向水平杆置立于立杆里面，每侧外伸长度不应小于10cm，但不应大于20cm。杆件接长需对接，接点距主接点的距离不应大于50cm。
(3)横向水平杆
横向水平杆搭在纵向水平杆上面，伸出纵向水平杆长度不小于10cm，横向水平杆间距：立杆与纵向水平杆交接处必须设横向水平杆，脚手板处100cm，且应伸至坡面。
(4)剪刀撑
剪刀撑杆件接长需搭接，搭接长度不小于1.0m，使用三个扣件均匀分布，端头距扣件不小于10cm。
(5)脚手板
作业面应满铺脚手板，严禁探头板，不得高低不平，并要设置挡脚板，挡脚板高度为20cm。脚手板铺设可采用对接平铺，亦可采用搭接铺设；脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130～150mm，两块脚手板外伸长度的和不应大于300mm；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm；作业层端部脚手板探头长度应取150mm，其板长两端均应与支承杆可靠固定。
2.3 架体与墙体拉结
脚手架与墙体以2步3跨形式牢固连结，保证脚手架与边坡之间刚性连接牢固，不摇晃、不倒塌。
2.4 安全验算
脚手架的承载能力应按概率极限状态设计法，以单根立杆最大承载能力来进行控制验算，看立杆所承受的钢管架是否满足上面传来的力，具体一些受力标准值如下表所示：（验算按单根立杆最大受力中进行计算）,如果最大立杆中所受的力能够满足要求,则其它立杆的受力也能够满足要求，倾斜时也能满足要求。
（1）脚手架的计算参数
搭设高度H=7米（取最大高度），步距h=1.5米，立杆纵距la=1.5米，立杆横距lb=1.1米，连墙件为2步3跨设置，脚手板为竹穿板，按同时铺设2排计算，同时作业层数n1=1。
脚手架材质选用φ48×3.5钢管，截面面积A=489mm2，惯性矩I＝12.19×104 mm4，截面模量W=5.08×103 mm3，回转半径i=15.8mm，抗压、抗弯强度设计值f=205N/mm2，基本风压值ω0=0.7 kN/m2，计算时忽略雪荷载等。
（1）荷载标准值
结构自重标准值：gk1=0.1394kN/m （双排脚手架）
竹脚手片自重标准值：gk2=0.35kN/m2
施工均布活荷载：qk=3 kN/m2
风荷载标准值：ωk=0.7μz·μs·ω0
式中 μz——风压高度变化系数，查《建筑结构荷载规范》，对于B类粗糙地面，距地面7m时，μz＝1.42；
μs——脚手架风荷载体型系数，对于开敞式脚手架，取为μstv，按现行国家标准《建筑结构荷载规范》,μstv=φμd在本工程中μd为1.2，φ为0.095,故在本脚手架设计中μstv＝0.114。
ω0——基本风压值，为0.4 kN/m2
则ωk=0.7×1.42×0.114×0.4=0.045kN/m2
（2）纵向水平杆、横向水平杆计算
1）横向水平杆计算(荷载效应组合=永久荷载+施工均布活荷载)
脚手架搭设剖面图如下：

按简支梁计算，计算简图如下：

每纵距脚手片自重NG2k=gk2×la×lb=0.35×1.5×1.1=0.5775 kN
每纵距施工荷载NQk=qk×la×lb =3×1.5×1.1=4.95 kN
MGk= kN·m
MQk= kN·m
M=1.2MGk+1.4MQk=1.2×0.0397+1.4×0.3403=0.524 kN·m
﹤f=205 kN/mm2
故横向水平杆抗弯强度满足要求。

[v]=lb/150=1100/150=7.33mm
V﹤ [v] 故横向水平杆挠度满足要求。
2）纵向水平杆计算
按三跨连续梁计算，简图如下：

脚手片自重均布荷载G2k=gk2×lb/3=0.35×1.1/3=0.128kN/m
施工均布荷载Qk=qk×lb/3=3×1.1/3=1.1 kN/m
q=1.2G2k+1.4Qk=1.694 kN/m
MGk max=0.10G2k×la2=0.10×0.128×1.52=0.0288 kN·m
MQk max=0.10Qk×la2=0.10×1.1×1.52=0.2475 kN·m
M=1.2MGk max+1.4MQk max=1.2×0.0288+1.4×0.2475=0.3811 kN·m
<f=205 kN/mm2
抗弯强度满足要求。

[v]=la/150=1500/150=10 mm
v≤[v] 挠度满足要求。
3)横向水平杆与立杆连接的扣件抗滑承载力验算
3)横向水平杆传给立杆的竖向作用力：
R=(1.2NG2k+1.4NQk)/2=(1.2×0.9411+1.4×7.5)/2=5.81 kN
Rc=8.00 kN
R≤Rc 扣件抗滑承载力满足要求。
（3）立杆计算
单立杆竖向承载力：
N=1.2(NG1k+ NG2k)+0.85×1.4∑NQk
=1.2(H·gk1+2·gk2·la·lb/2)+0.85·1.4·n1·qk·la·lb/2
=1.2×(30×0.1394+2×0.35×1.5×1.1/2)
+0.85×1.4×1×3×1.5×1.1/2
=8.657kN
kN·m
长细比：
式中 k取1.155
查JGJ130-2001表5.3.3，并用内插法得u=1.59
查JGJ130-2001附录C表C得=0.235
N/mm2＜f=205 N/mm2
立杆稳定性满足要求。但为了稳定期间，根据规范要求，在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。
（4）连墙件计算（按两步三跨设置）
Nlw=1.4×ωk×Aw=1.4×0.037×2×1.5×3×1.5=6.993kN
Nl=Nlw+N0=6.99+5=11.99 kN
Nl>Rc=8.0 kN
单扣件抗滑承载力不能满足要求，采用焊接。
焊缝高度取h=4mm，焊缝强度设计值τ=170N/mm2
焊缝长度L=20.75 mm
取焊缝长度大于等于30mm，焊缝长度满足要求。
（5）立杆地基承载力
立杆基础地面平均压力为p=N/A=6315/489mm2=12.91 N/mm2,而此段地基为经过处理，承载力满足立杆的平均压力，符合地基承载力要求。

3 施工方法及搭设顺序
3.1 搭设顺序：
放样，确定立杆的位置→摆设扫地杆→第一步横向杆与各立杆扣牢→安第一步纵向杆→撑斜杆并与扫地杆及第一步杆扣紧→第二步横向杆→第二步纵向杆→以上各步纵横向杆→接立杆→剪刀撑→验收检查
3.2 搭设方法：
（1）立杆搭设：
本工程架子立杆采用单立杆，相邻立杆接头应错开布设。立杆与横杆用直角扣扣紧，不得隔步布设，立杆垂直偏差不得大于1∕200。
（2）水平杆搭设：
水平杆的接头位置应错开搭设在不同的立杆纵距中，与相邻立杆的距离不大于纵距的1∕3，同一排纵向水平杆的水平偏差不得大于50mm；
（3）剪刀撑搭设；
剪刀撑沿纵向每隔一跨满跨搭设，剪刀撑下端距地不得大于300mm，水平夹角控制在45°～60°之间。
剪刀撑搭接长度应大于500mm，用二个活动扣连接。
脚手架搭设过程应视工程具体情况制定相应的搭设方法。

4 脚手架拆除作业程序
4.1 拆除前必须完成的准备工作：
(1)全面检查脚手架的扣件连接、支撑体系等是否符合安全要求；
(2)根据检查结果，补充完善施工组织设计中的拆除顺序，经主管部门批准方可实施；
(3)拆除安全技术措施，应由单位工程负责人逐级进行技术交底；
(4)清除脚手架上杂物及地面障碍物；
(5)拆架时必须等底板的模板全部拆除完毕后然后开始拆除满堂支架。
4.2 拆除应满足的要求：
(1)拆除顺序应逐层由上而下进行，严禁上下同时作业；
(2)各构配件必须及时分段集中运至地面；
(3)运至地面的构配件应按要求及时检查整修与保养，并按品种、规格随时码堆存放，置于干燥通风处，防止锈蚀。
（4）拆除脚手架时，地面应设栏杆和警戒标志，并派专人看守，严禁一切非操作人员入内。

5 安全施工保证措施
（1）脚手架搭设必须严格按照操作规程进行施工，上架人员必须持有特殊工种操作证并体检合格。
（2）搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
（3）架子在搭设及拆除过程中必须严格按照规定在下部设立防护区，防上附物伤人。
（4）作业层上的施工荷载应符合设计要求，不得超载，严禁挂吊起重设备。
（5）脚手架应经过检查验收后方可投入使用，在施工过程中应定期对架体进行检查，发现隐患要立即处理。
（6）脚手架搭设及拆除过程中应及清理架上的钢管及扣件，不得随意堆放；
（7）当有六级及六级以上大风和雾、雨、雪天气时应停止脚手架搭设与拆除作业。雨、雪后上架作业应有防滑措施，并应扫除积雪。
