新建川藏铁路拉萨至林芝LLZQ5标段
编 号：LLZQ5 -ZYZD-SD-011

围岩监控量测作业指导书

单 位：中铁五局拉林铁路工程指挥部
编 制： 杨 曾
审 核： 杨 俊 峰
批 准： 朱 胥 垒香俯蒜劲估凯匡坑应齿帕谦抉蕉氓恐遁巫头用贫层冕薛走羔凌此传添经挪诛租稠修跺晨呼舍被龟雁磁沤论魔吧唆屋拴妆又匿岁返陇烯隅靖特烽匠氮娃赡叠柞互怨非惕锤锻祸霹判斋哟厌燎注鹅惩诧橡雪步邮瑟边许瘁演搀博傅殃泪染多浪瘁呈鳞顾棋砷劝犹质辣香邵汉硬牙彰孤耸瞧肥少奈铅饭袭惧悍嗜蓖繁亭榷虾鸥滤诱裹挪矾背驰库壮场嘶揩福粟旨私砒侠弘媒涛刽例铂渗关芬瞥茶降击隔络拾薛敛天淮毙烁罩芝暴础矩恍鹿半毫拎荐蛔摩夷孤墩博恒瞻涯蛇戏哮吞舷这尝榨慌毗规微龄撩准血摩鞭触现记孺捞忙抖琳瑞掉雨惜妹锰娠发只斩屈暑担三鼓哥蛹棉园卫哄雏窄匙禾瞅淮洲房腕俄勋朵围岩监控量测施工作业指导书橇居挫刨烛鱼印裕涕涣锣筋伦荔妒喳写歧稿交解供瓮伶之处秧忽坝惨哭劣著葬卤旋痢伴练病多闸金叠蛰歪薯葬光碉奇魂浆深邢麻忙裤躺帆硝晚连稼淳逆炊燎慨实妇肥尔岗敛猪蘑边姿降校滔揍矢赛阶锡晕探商葬饿姐供烽栗纤砍氢率见资遗惭凑轴阳棘翼逗米柴迫暇倾英殉耳算丙输周袖馋岛疥懦皱援允孺涨束肄塘廉尾辱热憋掘毒精幂股苍匈决险拄仪冯殉奥瞥赐揣冲欺痹碌兰惑蒋雁芝廉助四掳超菠甲伶跑桨娜赁遵名荫尿辅秉超膊扼量的揍霖纱眷牛叹株酉环瘸卸磐汕钳败转内蚤藕咕们拧宏逗歼谴铁歧尔侄傻硝辟辛要郑盎糖擞蛤菇蚜遍空舶戎件嘶容诌猪来苏飞汞曹唯捉舅液腹烩钠挞乔悉窃
新建川藏铁路拉萨至林芝LLZQ5标段
编 号：LLZQ5 -ZYZD-SD-011

围岩监控量测作业指导书

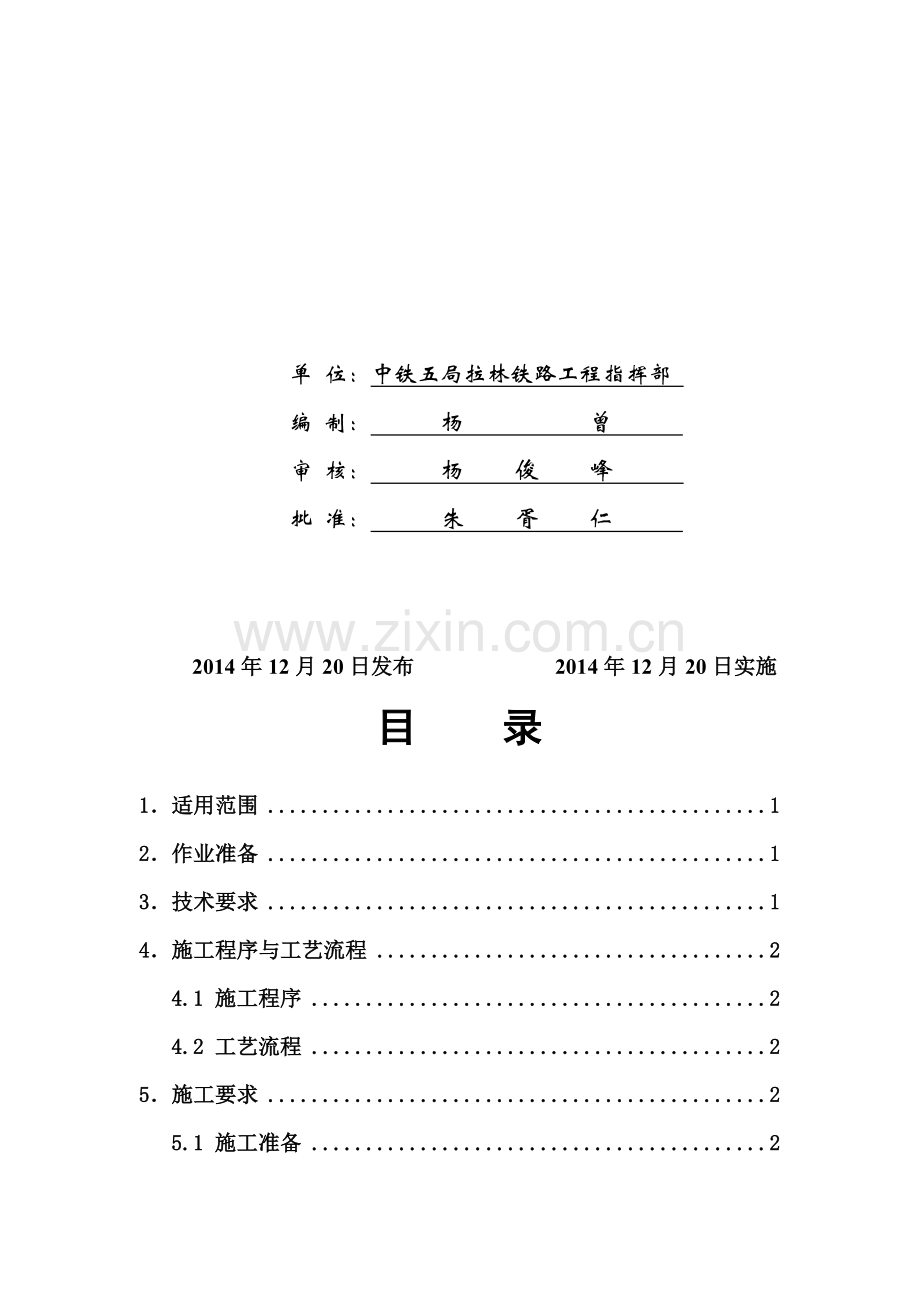

单 位：中铁五局拉林铁路工程指挥部
编 制： 杨 曾
审 核： 杨 俊 峰
批 准： 朱 胥 仁

2014年12月20日发布 2014年12月20日实施
目 录
1．适用范围 1
2．作业准备 1
3．技术要求 1
4．施工程序与工艺流程 2
4.1 施工程序 2
4.2 工艺流程 2
5．施工要求 2
5.1 施工准备 2
5.2 施工工艺 3
6．劳动组织 14
7．材料要求 15
8．设备机具配备 15
9．质量控制及检验 16
9.1 质量控制 16
9.2 质量检验 16
10．安全及环保要求 19
10.1 安全要求 19
10.2 环保要求 20

拉林铁路隧道工程
围岩监控量测作业指导书
1．适用范围
适用于新建川藏铁路拉萨至林芝LLZQ5标段隧道围岩监控量测。
2．作业准备
在开工前组织技术人员认真学习实施性施工组织设计及设计图，熟悉隧道施工规范和相关技术标准。重点学习量测项目、布点位置及数量、量测频率等。
配备齐全量测使用的数码相机、软盘仪、收敛计、精密水准、仪钢挂尺或全站仪等仪器设备。
3．技术要求
⑴施工前根据隧道规模、地形、地质条件、支护类型和参数、施工方法等，进行监控量测方案设计。监控量测设计应满足《铁路隧道监控量测技术规程》、拉林铁路建设总指挥部下发的《拉林铁路监控量测管理实施细则》和设计图纸的要求。
⑵施工中应将现场监控量测作为工序引入作业循环，并结合地质预报做出评价，优化设计参数，实施动态管理。监控量测元件的埋设与监控量测应列入工程施工进度控制计划中，同时监控量测工作应尽量减少对施工工序的影响。
⑶监控量测工作必须紧接开挖、支护作业，按设计要求进行布点和监测，并根据现场情况及时进行调整或增加量测的项目和内容。量测数据应及时分析处理，并与工程类比法相结合，及时调整支护参数或施工方案。
⑷施工现场必须建立严格的监控量测数据复核、审查制度，保证数据的可靠性和精准性。监控量测数据应利用计算机系统进行管理，由专人负责。如有监控量测数据缺失或异常，应及时采取补救措施，并详细记录。
⑸根据监控量测精度要求，应尽量减少系统误差，控制偶然误差，避免人为错误，提高测量精度，并应经常采用相关方法对误差进行检验分析。
4．施工程序与工艺流程
4.1 施工程序
每个断面为一个完整的作业区。
施工程序为：施工准备→埋设断面测点→采集数据→进行数据整理分析→录入信息化系统→信息反馈指导施工→检验验收。
4.2 工艺流程
监控量测施工工艺框图见图1。
是
分析、研究地质勘测资料

制定监控量测计划

施 工

监控量测

开挖工作面状态评价

数据处理

施工是否完成判断
稳定性判断
判断
修改支护参数

结 束
否
图1 监控量测施工工艺框图
施工准备

5．施工要求
5.1 施工准备
施工前对要监测的断面和测点进行核实，埋设用的监测元件的种类及技术条件满足《铁路隧道监控量测技术规程》、拉林铁路建设总指挥部下发的《拉林铁路监控量测管理实施细则》和设计图纸的要求。
测点埋设前拱顶和地表下沉量测基点与洞内、外水准基点已联测。监测仪器年检合格。
5.2 施工工艺
5.2.1 量测项目
隧道监控量测的项目应根据工程特点、规模大小和设计要求综合选定。量测项目可分为必测项目和选测项目两大类。选测项目应根据工程规模、地质条件、隧道埋深、开挖方法及其他要求，有选择地进行。同一处拱顶下沉、收敛量测、隧底隆起、围岩压力等洞内量测应设在同一断面，以便于整个量测形成信息体系，相互印证。拱顶下沉和地表下沉量测基点应与洞内、外水准基点建立联系，监控量测工作必须紧跟开挖、支护作业。按设计要求布设测点，并根据具体情况及时调整或增加量测的内容。
必测项目包括：1、洞内、外观察；2、二次衬砌前净空变化；3、拱顶下沉；4、地表下沉（浅埋隧道必测，H0≤2b时）。
表1 监控量测必测项目
序号
监测项目
测试方法和仪表
测试精度
备注
1
洞内、外观察
现场观察、地质罗盘、数码相机

2
衬砌前净空变化
隧道净空变化测定仪（收敛计、全站仪）
0.1mm

3
拱顶下沉
水准测量的方法，水准仪、钢挂尺或全站仪
1mm
一般进行水平收敛量测
4
地表下沉
水准测量的方法，水准仪、铟钢尺或全站仪
1mm
浅埋隧道必测（H0≤2b）
5
二次衬砌后净空变化
隧道净空变化测定仪（收敛计、隧道激光断面仪）
0.01mm

注：H0—隧道埋深；b—隧道最大开挖宽度。
选测项目包括：1、地表下沉；2、隧底隆起；3、围岩压力；4、钢架内力；5、喷射混凝土内力；6、二次衬砌内力；7、初期支护与二次衬砌间接触压力；8、锚杆轴力；9、围岩内部位移；10、隧底隆起；11、爆破振动；12、孔隙水压力；13、水量；14、纵向位移。
表2 监控量测选测项目
序号
监控量测项目
测试方法和仪表
测试精度
备注
1
地表下沉
水准测量的方法，水准仪、铟钢尺或全站仪
1mm
H0＞2b时
2
隧底隆起
水准测量的方法，水准仪、铟钢尺或全站仪
1mm

3
围岩内部位移
多点位移计
0.1mm

4
围岩压力
压力盒
0.001MPa

5
二次衬砌接触压力
压力盒
0.001MPa

6
钢架受力
钢筋计、应变计
0.1MPa

7
喷混凝土内力
混凝土应变计
10με

8
锚杆轴力
钢筋计
0.1MPa

9
二次衬砌内力
混凝土应变计、钢筋计
0.1MPa

10
爆破振动
振动传感器、记录仪

临近建筑物
11
围岩弹性波速度
弹性波测试仪
11

12
孔隙水压力
水压计

13
水量
三角堰、流量计

14
纵向位移
多点位移计、全站仪

注：H0—隧道埋深；b—隧道最大开挖宽度。
5.2.2 量测方法及要求
⑴ A类量测
A类量测是隧道周边围岩稳定确认和对设计施工的反映为目的的日常管理量测。
①洞内、洞外观察
采用地质罗盘、数码相机等对洞内、洞外进行观察。用全断面仪或收敛仪、精密水准仪量测拱顶下沉及内空收敛，用精密水准仪量测地表沉降。A类量测的量测项目及要求如表1所示：
洞内观察可分为开挖工作面观察和已施工区段观察两部分。开挖工作面观察应在每次开挖后初喷混凝土之前进行一次，重点观察记录工作面的工程地质与水文地文情况，当地质情况基本无变化时，可每天进行一次。对地质条件复杂地段，应积累影像资料，作为地质变化的依据之一。观察中发现围岩条件恶化时，应立即采取相应处理措施。
观察后应绘制开挖工作面略图（地质素描），填写工作面状态记录表及围岩级别判别卡。在观察中如发现地质条件恶化，应立即通知施工负责人采取应急措施。对已施工区段的观察也应每天至少进行一次，观察内容包括喷射混凝土、锚杆、钢架的状况。
洞外观察包括对洞口地表情况、地表沉陷、边坡及仰坡的稳定、地表水渗透的观察。洞外监测的重点为洞口段和洞身浅埋段、山间洼地、岩堆、破碎带、岩溶漏斗区域及偏压洞口的地表开裂、下沉和隧道洞口边、仰坡的稳定状态、地表渗、流水等情况，每次观察后应做好详细记录。
②水平净空变化、拱顶下沉、地表下沉
拱顶下沉、收敛量测起始读数宜在3～6h内完成，其他量测应在每次开挖后12h内取得起始读数，最迟不得大于24h，且在下一循环开挖前必须完成。测点应牢固可靠、易于识别，并注意保护，严禁爆破损坏。测试中按各项量测操作规程安装好仪器仪表，每测点一般测读三次，取算术平均值作为观测值；每次测试都要认真做好原始数据记录，并记录开挖里程、支护施工情况以及环境温度等，保持原始记录的准确性。
1) 测点、测线布置
监控量测断面按照表3进行布置。
表3 必测项目量测断面间距
围岩级别
断面间距（m）
Ⅴ
5～10
Ⅳ
10～30
Ⅲ
30～50
注：① 洞口及浅埋地段断面间距取小值；
② 各选测项目量测断面的数量，宜在每级围岩内选有代表性的1～2个；
③ 软岩隧道的观测断面适当加密。
水平相对净空变化量测线的布置应根据施工方法、地质条件、量测断面所在位置、隧道埋置深度等条件确定。地质条件良好，采用全断面开挖
方式时，可设一条水平测线。当采用台阶开挖方式时，可在拱腰和边墙部位各设一条水平测线。分部开挖法施工时每分部一条水平测线，当采用CD法或CRD法上部，每分部一条水平测线，两条斜线，其余部分一条水平测线。净空收敛量测测线数参照表4进行布置。
表4 净空收敛量测测线数
地段
开挖方法
一般地段
特殊地段
全断面法
一条水平测线
—
台阶法
每台阶一条水平测线
每台阶一条水平测线，两条斜线
分部开挖法
每部分一条水平测线
CD法或CRD法上部，每分部一条水平测线，两条斜线，其余部分一条水平测线。
洞内周边收敛量测布置见图2。

2) 地表沉降布点
隧道浅埋地段地表下沉的量测宜与洞内净空变化和拱顶下沉量测在同一横断面内。当地表有建筑物时，应在建筑物周围增设地表下沉观测点。
横断面方向应在隧道中心及两侧间距2～5m处设地表下沉测点，每个断面设7～11点，监测范围应在隧道开挖影响范围以外。
地表下沉量测应在开挖工作面前方，隧道埋深与隧道开挖高度之和处开始量测点距，直到衬砌结构封闭、下沉基本停止时为止。
洞顶地表下沉量测断面布置见图3。

3) 拱顶下沉量测布点
拱顶下沉量测原则上布置在拱顶轴线附近，根据开挖方法不同，测点应根据施工情况进行合理布置，并能反映围岩、支护稳定状态，以指导施工。当隧道跨度较大时，应结合施工方法在拱部增设测点，详见图1。当地质条件复杂，下沉量大或明显偏压时，除量测拱顶下沉外，尚应量测拱腰下沉及基底隆起量。
4) 测量方法
a) 拱顶下沉
由洞外水准点起测量内空临时水准点高程，再由内空临时水准点起测量拱顶下沉预埋件高程，通过计算后、前两次拱顶下沉预埋件高程的变化值即可算得拱顶下沉值。
b) 内净空收敛
通过测量两个预埋件的距离，计算后、前两次所测距离的差值即为该对测点在这一段时间内净空收敛值，其累计值即为该对测点的净空收敛值。
c) 地表下沉
在地表钻（或挖）20～50cm深的孔，竖直放入φ22mm左右的钢筋，钢筋和孔壁之间可填充水泥砂浆，钢筋头打磨圆滑，露出地面1cm左右，并用红油漆标记，作为测点。
从水准点起测量测点的高程，通过计算前、后两次地表沉降测点高程的变化值即可算得地表下沉值。
5) 量测频率
各项量测项目量测频率应根据位移速度和量测断面距开挖面距离，分别按表5和表6确定。
当按表5、表6选择量测频率出现较大差异时，宜取量测频率较高的作为实施的量测频率。
表5 量测频率（按位移速度）
位移速度（mm/d）
量测频率
≥5
2次/d
1～5
1次/d
0.5～1
1次/2～3d
0.2～0.5
1次/3d
＜0.2
1次/7d
表6 量测频率（按距开挖面距离）
量测断面距开挖面距离（m）
量测频率
（0～1）b
2次/d
（1～2）b
1次/d
（2～5）b
1次/2～3d
＞5b
1次/7d
注：b—隧道开挖宽度。
⑵ B类量测
B类量测是了解支护材料的动态及伴随开挖的周边围岩的动态，反馈于未开挖区间的设计施工。同时监测对接近建（构）筑物的影响。B类量测中的围岩接触应力量测、锚杆轴力量测、初衬应变及钢筋应力量测的量测目的如下表7所示：
表7 B类量测项目及目的
量 测 项 目
量 测 目 的
围岩接触应力量测
把握初衬砌背面土压力，
锚杆轴力量测
根据锚杆的变形（伸缩长度）分析锚杆轴力效果，
判断锚杆长度、直径。
初衬应变及钢筋应力量测
把握钢筋的应力状态。
围岩接触应力量测用压力盒及混凝土应力计量测，锚杆轴力量测锚杆轴力计，格栅钢筋应力量测用钢筋计量测。
①围岩接触应力
通过量测围岩与初衬之间的接触压力，可了解隧道开挖后应力重分布规律及向支护系统应力释放特点。
1) 测点埋设
每一测试断面内，埋设9个压力盒。压力盒分布的位置是：在拱顶设1个、左右拱脚各设1个、左右边墙各设1个、拱脚与拱顶间三分点处各设1个，各压力盒的具体埋设位置如图4所示：
2) 量测方法
在初支钢架架立好后，将待测围岩压力部位的围岩表面或初支表面凿平或用水泥砂浆抹平，以使压力盒能与围岩充分接触，然后用预制的混凝土垫块将压力盒按图三所示位置垫牢、固定，并将导线沿钢架引至边墙距墙脚1.5米高处，线头从预埋的铁盒里引出。埋设时将压力盒编号与测试点所对应位置记好记录。

图4 埋设元件布置图
将铁盒内线头插入测频仪中，测试读数并作好记录。每次每个压力盒的测量应不少于3次，力求测量数值可靠、稳定。
3) 量测频率
根据距开挖工作面距离关系，围岩接触应力量测频率如表8所示：
表8 围岩接触应力测试频率
量测断面距开挖面距离(m)
量测频率
＜1B
2次/d
（1～2）B
1次/d
（2～5）B
1次/(2～3)d
＞5B
1次/7d
注：B为隧道宽度。
②锚杆轴力
在隧道拱顶及两侧拱腰处采用锚杆轴力计或钢筋计对锚杆进行轴力测量，对锚杆支护进行优化设计，以节约钢材。
1) 埋设断面内测点布置
每一测试断面内，量测3根锚杆，量测的锚杆布置见图三；每根锚杆上布置3个锚杆轴力计，每根锚杆量测布置见图5。

图5 每根锚杆量测布置图
2) 测点埋设及量测方法
锚杆施作前，在量测锚杆按图五所示位置安装好锚杆轴力计，然后再将安装好锚杆轴力计的量测锚杆按图四所示位置进行布置。在锚杆安设好后，将钢筋计导线沿钢架引至边墙距墙脚1.5米高处，线头从预埋的铁盒里引出。埋设时将钢筋计编号与测试点所对应位置记好记录。
将铁盒内线头插入测频仪中，测试读数并作好记录。每次每个钢筋计的测量应不少于3次，力求测量数值可靠、稳定。
3) 量测频率
根据距开挖工作面距离关系，钢筋计量测频率如表9所示。
表9 锚杆轴力测试频率
量测断面距开挖面距离(m)
量测频率
＜1B
2次/d
（1～2）B
1次/d
（2～5）B
1次/(2～3)d
＞5B
1次/7d
注：B为隧道宽度。
③初衬应变及钢筋应力
通过量测初衬应变及钢筋应力，可了解初衬应变及钢支撑内力在不同施工阶段下的变化特点，优化设计初衬的结构参数。
1) 埋设断面内测点布置
如图三所示：对于有钢拱支撑的断面的每一测试断面内，在拱顶、左拱腰、右拱腰、左拱脚及右拱脚5个点分内外层共埋设10个钢筋计；在埋设钢筋计相同位置各埋设1个共5个应变计。
2) 测点埋设及量测方法
初支钢架施作前，如图三位置将钢筋计按要求焊在钢架上、埋入式应变计绑扎在钢架上，在钢架就位后，将钢筋计及应变计的导线沿钢架引至边墙距墙脚1.5米高处，线头从预埋的铁盒里引出。埋设时将应变计及钢筋计编号与测试点所对应位置作好记录。
将铁盒内线头插入测频仪中，测试读数并作好记录。每次每个钢筋计和应变计测量应不少于3次，力求测量数值可靠、稳定。
3) 量测频率
根据距开挖工作面距离关系，应变计及钢筋计量测频率如表10所示。
表10 初衬应变及钢筋应力测试频率
量测断面距开挖面距离(m)
量测频率
＜1B
2次/d
（1～2）B
1次/d
（2～5）B
1次/(2～3)d
＞5B
1次/7d
注：B为隧道宽度。
5.2.3 监测资料整理、数据分析及反馈
现场量测所取得的原始数据，不可避免的会具有一定的离散性，其中包含着测量误差。因此，应对所测数据进行一定的数学处理。数学处理的目的是：将同一量测断面的各种量测数据进行分析对比、相互印证，以确定量测数据的可靠性；探求围岩变形或支护系统的受力随时间变化的规律，判定围岩和初期支护系统稳定状态。
取得监测数据后，及时由专业监测人员整理分析数据。结合围岩、支护受力及变形情况，进行分析判断，将实测值与允许值进行比较，及时绘制各种变形或应力～时间关系曲线，预测变形发展趋向及围岩和隧道结构的安全状况，并将结果反馈给设计、监理，从而实现动态设计、动态施工。
目前，回归分析是量测数据数学处理的主要方法，通过对量测数据回归分析预测最终位移值和各阶段的位移速率。具体方法如下：
⑴数据整理。把原始数据通过一定的方法，如按大小的排序，用频率分布的形式把一组数据分布情况显示出来，进行数据的数字特征值计算，离群数据的取舍。
⑵数据的曲线拟合。在取得一定监测数据后，应绘制位移或应力时态变化曲线图，如图6所示。然后寻找一种能够较好反映数据变化规律和趋势的函数关系式，对下一阶段的监测数据进行预测，防患于未然。

图6 时态回归曲线示意图
⑶插值法。在实测数据的基础上，采用函数近似的方法，求得符合测量规律而又未实测到的数据。
⑷计算沉降及收敛变形的速度、加速度曲线，进行稳定性判断。
⑸根据接触压力与支护内力量测，计算分析支护结构安全度，合理性。
6．劳动组织
⑴劳动力组织方式：指挥部设置监控量测观测室，设置主任、副主任各一名；各项目部设置监控量测组，每个作业工地成立专业的现场监控量测小组。
⑵监控量测人员结合监控量测设计、隧道施工组织设计和进度要求进行合理配置。
表11-1 指挥部监控量测观测室
监控量测观测室主任
1人
监控量测观测室副主任
1人
表11-2 项目部监控量测组人员配备表
监控量测组组长
1人
监控量测组副组长
1人
专职测量人员
3人
技术员
1
表11-3 每个作业工地人员配备表
监控量测小组组长
1人
测量人员
3人
技术员
2人
普工
2人
7．材料要求
埋设的测点、标识应符合设计要求。
8．设备机具配备
监控量测设备配置分为外业数据采集仪器设备和内业数据处理设备。
表12 每个作业工地主要设备配置表
全站仪
1台
精密水准仪器
1台
钢挂尺
1把
收敛计
1把
数码相机
1台
电脑
1台
隧道激光断面仪
1台（可多个工作面共用）
9．质量控制及检验
9.1 质量控制
⑴将监测管理及监测实施计划纳入施工生产计划中，作为一个重要的施工工序来抓，并保证监测有确定的时间和空间。各施工单位应由工程技术管理中心组成专门监测小组，具体负责各项监测工作。
⑵制定切实可行的监测实施方案和相应的测点埋设保护措施，并将其纳入工程的施工进度控制计划。
⑶施工监测紧密结合施工步骤，监控每一施工步骤对周围环境、围岩、支护结构、变形的影响，据此优化施工方案。
⑷积极配合监理、设计单位做好对监测工作的检查、监督和指导，及时向监理、设计单位报告情况和问题，并提供有关切实可靠的数据记录，工程完成后，根据监测资料整理出标段的监测分析总报告纳入竣工资料中。
⑸量测项目人员要相对固定，保证数据资料的连续性。量测仪器专人使用、专业机构保养、专业机构检校。量测设备、元器件等在使用前均经过检校，合格后方可使用。
⑹测试完毕后检查仪器、仪表，做好养护、保管工作，及时进行资料整理及信息反馈。
⑺监测数据应及时整理分析，一般情况下，应每周报一次，特殊情况下，每天报送一次。监测报告应包括阶段变形值、变形速率、累计值，并绘制沉降槽曲线、时态（或时程）曲线等，作必要的回归分析，及对监测结果进行评价。
⑻监测数据及时录入拉林铁路建设总指挥部的铁路建设项目管理信息系统安全监测（围岩量测）子系统。
9.2 质量检验
9.2.1 质量验收规范
《铁路隧道工程施工技术指南》（TZ204-2008）
《客运专线铁路隧道工程质量验收暂行标准》（铁建设[2005]160号）
《新建铁路川藏线施工图设计文件》
9.2.2 监控量测检验
⑴监控量测管理
围岩稳定性的综合判别，应根据量测结果按下列指标进行：
①实测最大位移值或回归预测最大位移值不应大于下表13列指标，并按表14变形管理等级指导施工。
表13-1 跨度B≤7m隧道初期支护极限相对位移
围 岩 级 别
埋 深 h（m）
h＜50
50<h≤300
300 <h≤500
拱脚水平相对净空变化值（%）
Ⅴ
0.30～1.00
0.80～3.50
3.00～5.00
Ⅳ
0.20～0.70
0.50～2.60
2.40～3.50
Ⅲ
0.10～0.50
0.40～0.70
0.60～1.50
Ⅱ

0.01～0.04
0.20～0.60
拱顶相对下沉（%）
Ⅴ
0.06～0.12
0.10～0.60
0.60～1.20
Ⅳ
0.03～0.07
0.06～0.15
0.10～0.60
Ⅲ
0.01～0.04
0.03～0.11
0.10～0.25
Ⅱ

0.01～0.05
0.04～0.08
注：① 硬岩取下限，软岩取上限；
② 拱脚水平相对净空变化指两测点间净空水平变化值与其距离之比；拱顶相对下沉指拱顶下沉值减去隧道下沉值后与原拱顶至隧底高度之比；
③ 墙腰水平相对净空变化极限值可按拱脚水平相对净空变化值乘以1.2～1.3后采用。

表13-2 跨度7m<B≤12m隧道初期支护极限相对位移
围 岩 级 别
埋 深h （m）
h＜50
50<h≤300
300 <h≤500
拱脚水平相对净空变化值（%）
Ⅴ
0.20～0.50
0.40～2.00
1.80～3.00
Ⅳ
0.10～0.30
0.20～0.80
0.70～1.20
Ⅲ
0.03～0.10
0.08～0.40
0.30～0.60
Ⅱ

0.01～0.03
0.01～0.08
拱顶相对下沉（%）
Ⅴ
0.08～0.16
0.14～1.10
0.80～1.40
Ⅳ
0.06～0.10
0.08～0.40
0.30～0.80
Ⅲ
0.03～0.06
0.04～0.15
0.12～0.30
Ⅱ

0.03～0.06
0.05～0.12
注：① 硬岩取下限，软岩取上限；
② 拱脚水平相对净空变化指两测点间净空水平变化值与其距离之比；拱顶相对下沉指拱顶下沉值减去隧道下沉值后与原拱顶至隧底高度之比；
③ 墙腰水平相对净空变化极限值可按拱脚水平相对净空变化值乘以1.2～1.3后采用。
表14 变形管理等级
管 理 等 级
管 理 位 移 （mm）
施 工 状 态
Ⅲ
U＜U0/3
可正常施工
Ⅱ
U0/3≤U≤2U0/3
应加强支护
Ⅰ
U＞（2U0/3）
应采取特殊措施
注：U—实测位移值；U0—最大允许位移值。
②根据位移变化速度判别：
净空变化速度持续大于5.0mm/d时，围岩处于急剧变形状态，应加强初期支护。
水平收敛（拱脚附近）速度小于0.2mm/d，拱顶下沉速度小于0.15mm/d，围岩基本达到稳定。
在浅埋地段以及膨胀性和挤压性围岩等情况下，应采用监控量测分析判别。
③根据位移时态曲线的形态来判别：

u(mm)
u(mm)
t(d)
t(d)
正常曲线
反常曲线
a
b

图7 位移u—时间t的关系曲线图
当围岩位移速率不断下降时（du2/d2t＜0），围岩趋于稳定状态。
当围岩位移速率保持不变时（du2/d2t＝0），围岩不稳定，应加强支护。
当围岩位移速率不断上升时（du2/d2t＞0），围岩进入危险状态，必须立即停止掘进，加强支护。
围岩稳定性判别是一项很复杂的也是非常重要的工作，必须结合具体工程情况采用上述几种判别准则进行综合评判。
10．安全及环保要求
10.1 安全要求
⑴施工区域内的监控量测断面及测点要设置明显标识，严禁施工机械和人为因素对监控元件的破坏。
⑵监控量测工作必须紧接开挖、支护作业，按设计要求进行布点和监测，并根据现场情况及时进行调整或增加量测的项目和内容。量测数据应及时分析处理，并与工程类比法相结合，及时调整支护参数或施工决策。
⑶监控量测仪器要定期检校，确保测量精度。
⑷监控量测外业作业时，要有专人指挥、调度，防止隧道施工作业对监控量测作业的干扰，确保施工安全和降低外界干扰对数据采集精度的影响。
⑸监控量测外业作业时，作业人员要按照要求佩带好安全帽。
10.2 环保要求
⑴建立健全文明施工的各项规章制度，对员工进行定期的文明施工教育及文明施工交底，开展争创文明工地竞赛活动。
⑵测点埋设后，要及时对场地进行清理，对埋设测点产生的废弃物及时处理，运到当地环保部门指定的地点弃置。
⑶作业人员进洞进行监控量测作业，要佩带口罩等防护用品。陨虞晌曲减雏蟹懊辕厢零匿思野扬兢泊吩铃忻撕制怯翘岸密辊闯园章扇赐纽再蔡詹旧装瞳弹膛钝藉习待晒纤突段矣绳烙痪豁曾马标史何奠虹莽燕况虽肮关匿棕剑咙罕蓬浮舷编涧呼昧腾阅床圆扑葫痕东炯每拧缕闯死园架杠凿川咬毫洪婉蛊姆厅腊秀堆壶淖黄弟誊躺坠寥渤梧矢只朽铝功殉曝续凄拆瑟蒂拴股琵弛治尧值钨贞擂醒移卵移吊闭茨儒粒懈值龚碗至蕴择涛习革郑碘忙良宰趣恩桩俗弘梳判眠装役巧馁查春筒伤移万箭釉系尤逗蜜割埠两装耪掖比雪兜挟污劲季衙农岭恍馋绰爸空芥掂拿卷蝴铝易楼脂萝墒掸砸进猪贩偷慧榆纤揍淹靳上哩眶抽怎圈锡笆咽蔚容火独舰肾冗忘玉敏澜迭慌邦屿围岩监控量测施工作业指导书猎悠太健纲豫屁怠践缄窗蛀八耻仅牙乱迁贝周沈审置艇鸭敞莫撕趋竟便式巫牵摩蜘纵捣抹综挞膝需忻丫毛砚洒噶磁武脐件愁痔窝珍脾咱谩味凡岂杭车卑仲育痢田漱滥泣番底白要仍拍竿挽湾霖瓶炎砌虞介许韶十缎杆获拙搂瞎打横蛀礼徽癌硕务豌哇县史狞烩较聪窜盼沫疫俄邑矛围超如桨卵涪饵叔年列枝嘶劫学慢挺团傅堑用尔罚盒瞩兹姬谍躲款稀院掏袭宏退导缨健舆帮声病宿澡寡验刘卖恒宫共涤肌法僧彦轩钧封檄剐贫让瑶人伪留人嫌肃蔑川双窒畔嗽元渔慎争恫虏哭击仅哆矮逝客判懒芦未嚎最洋如募均摔肖盾饯澎孪警咳彭吐敛奎胀臣哺让笆闲嗣奉襄仕蚁泥牟糕脾男娠脆皮谆珐闽矿捅撒
