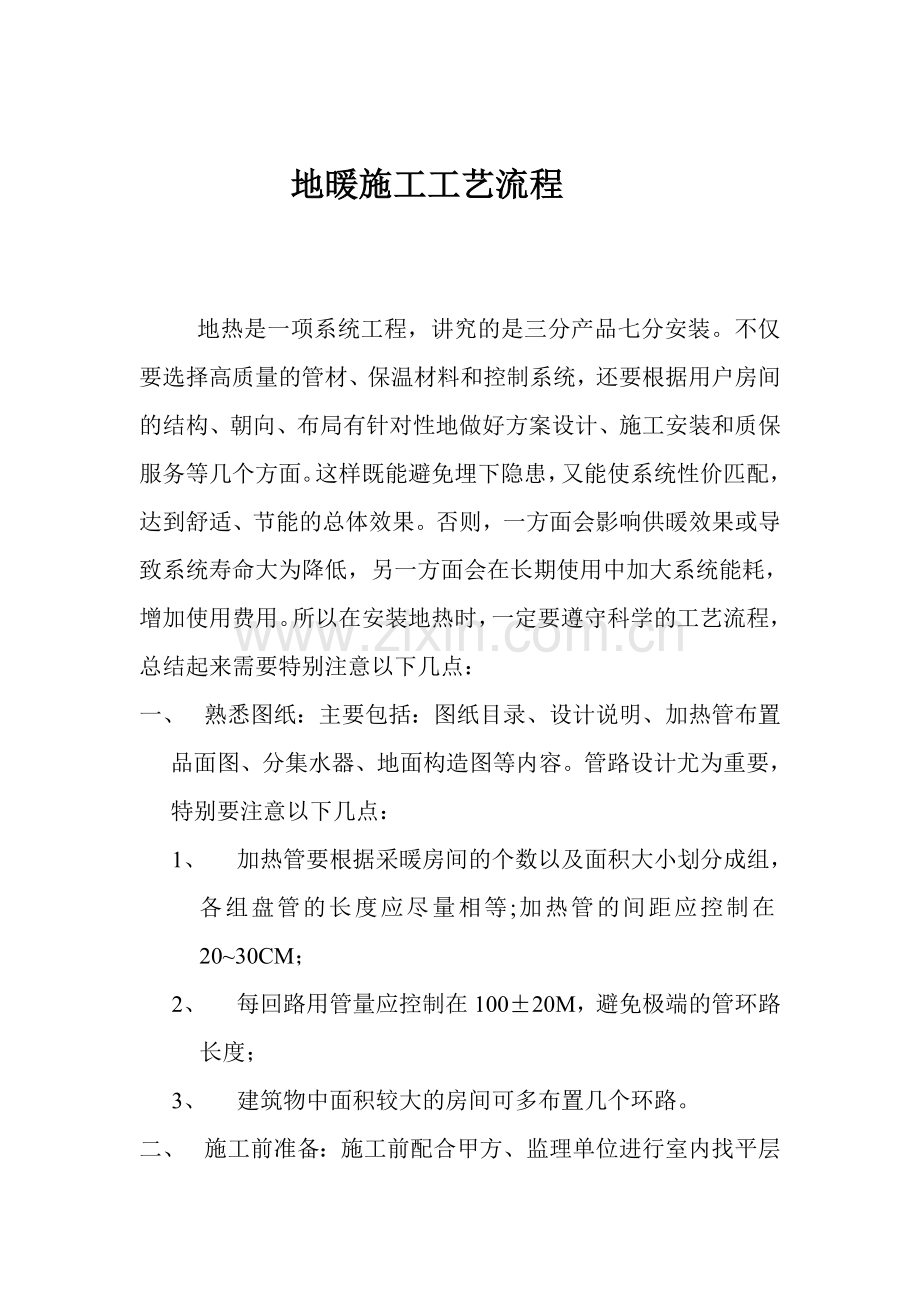

地暖施工工艺流程

地热是一项系统工程，讲究的是三分产品七分安装。不仅要选择高质量的管材、保温材料和控制系统，还要根据用户房间的结构、朝向、布局有针对性地做好方案设计、施工安装和质保服务等几个方面。这样既能避免埋下隐患，又能使系统性价匹配，达到舒适、节能的总体效果。否则，一方面会影响供暖效果或导致系统寿命大为降低，另一方面会在长期使用中加大系统能耗，增加使用费用。所以在安装地热时，一定要遵守科学的工艺流程，总结起来需要特别注意以下几点：
一、 熟悉图纸：主要包括：图纸目录、设计说明、加热管布置品面图、分集水器、地面构造图等内容。管路设计尤为重要，特别要注意以下几点：
1、 加热管要根据采暖房间的个数以及面积大小划分成组，各组盘管的长度应尽量相等;加热管的间距应控制在20~30CM；
2、 每回路用管量应控制在100±20M，避免极端的管环路长度；
3、 建筑物中面积较大的房间可多布置几个环路。

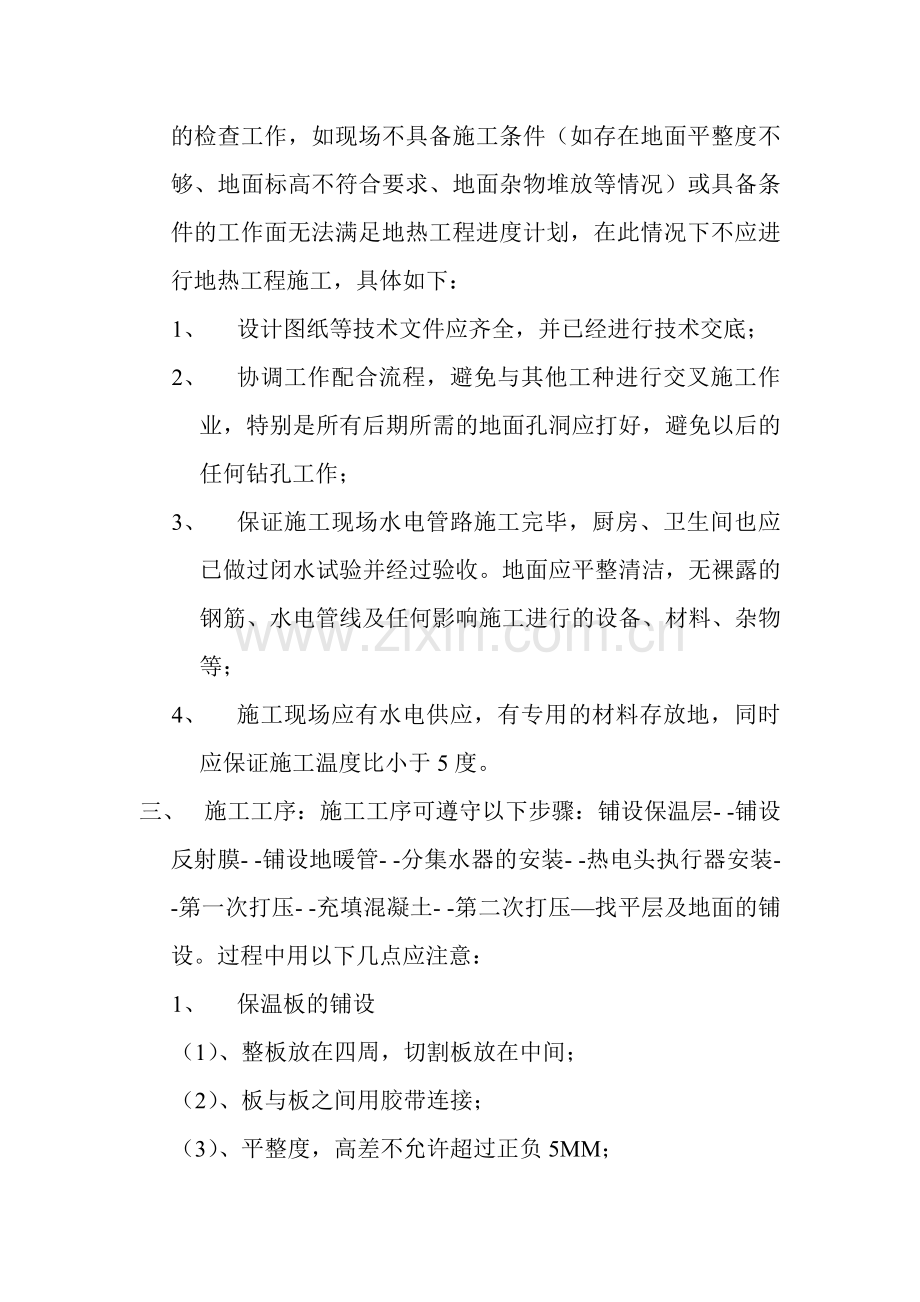

二、 施工前准备：施工前配合甲方、监理单位进行室内找平层的检查工作，如现场不具备施工条件（如存在地面平整度不够、地面标高不符合要求、地面杂物堆放等情况）或具备条件的工作面无法满足地热工程进度计划，在此情况下不应进行地热工程施工，具体如下：
1、 设计图纸等技术文件应齐全，并已经进行技术交底；
2、 协调工作配合流程，避免与其他工种进行交叉施工作业，特别是所有后期所需的地面孔洞应打好，避免以后的任何钻孔工作；
3、 保证施工现场水电管路施工完毕，厨房、卫生间也应已做过闭水试验并经过验收。地面应平整清洁，无裸露的钢筋、水电管线及任何影响施工进行的设备、材料、杂物等；
4、 施工现场应有水电供应，有专用的材料存放地，同时应保证施工温度比小于5度。
三、 施工工序：施工工序可遵守以下步骤：铺设保温层- -铺设反射膜- -铺设地暖管- -分集水器的安装- -热电头执行器安装- -第一次打压- -充填混凝土- -第二次打压—找平层及地面的铺设。过程中用以下几点应注意：
1、 保温板的铺设
（1）、整板放在四周，切割板放在中间；
（2）、板与板之间用胶带连接；
（3）、平整度，高差不允许超过正负5MM；
（4）、缝隙不大于5MM；
2、 反射膜的铺设
（1）、反射膜铺设一定要平整，不得有皱褶；
（2）、遮盖严密，不得有漏保温板或地面现象；
（3）、反射膜方格对称整齐，不得有错格现象发生（方便计算管道间距，反射膜方格间距为5MM）；
（4）、反射膜之间必须用透明胶带或铝箔胶带粘连；
3、管道的铺设
（1）、与设计回路相符合；
（2）、管道铺设间距与设计相符合
（3）、如管道回路之间实际铺设长度差距大于30M，则从新调整及时通知甲方；
（4）、管道与墙体之间距离在100CM~150CM；
（5）、坚决制止出线管道交叉现象；
（6）、分集水器到地面部分管道必须加保温套管
（7）、管道端口应采取临时封堵措施；
（8）、埋设于地面下的管道中间不得设有管件；
（9）、加热管道与分集水器支路连接之前，加热管道穿越地面处要有套管保护；
（10）、加热盘管铺设后，为填充混凝土之前，禁止穿硬底鞋在上面行走或搬运、堆放材料设备；
4、分集水器安装
（1）、为保证分集水器将来维修，分集水器所在位置保证分集水器可整体拆卸；
（2）、分集水器安装时上沿高度不低于600MM；
（3）、分集水器路数应与设计相符合；
（4）、分集水器的进回水两端应安装压力表、自动排气阀；
（5）、分集水器安装完毕临时用反射膜进行覆盖保护，防止落水泥、油漆等污染物；
5、热电头执行器安装
（1）、与温度控制面板连接是否与施工方案相符；
（2）、与分集水器连接是否紧密；
（3）、开启、关闭是否正常；
6、混凝土填充
（1）、混凝土必须在加热管充0.6MPa压力的条件下才可填充
（2）、混凝土养护周期一般为48小时
7、水压试验：步骤：经分集水器慢慢注水，同时将管道内空气排出- -充满水后，进行水密性检查- -采用手动泵缓慢升压
（1）、水压试验之前、应对试压管道和构件采取安全有效地固定和保护措施；
（2）、试验压力应不小于系统静压加0.3MPa,但不高于0.6MPa;
（3）、冬季进行水压试验时，应采取可靠的防冻措施；
（4）、升压至规定试验力后，停压，稳压1h，观察有无漏水现象
（5）、稳压1h后，补压至规定试验力值，15min内的压力降不超过0.05MPa无渗漏合格，地面采暖系统未经调试，严禁运行使用。
四、竣工验收：
（1）、施工图和设计变更文件；
（2）、竣工质量符合设计要求及规范的有关规定；
（3）、管道构件无渗漏；
（4）、阀门开启灵活、关闭严密；
