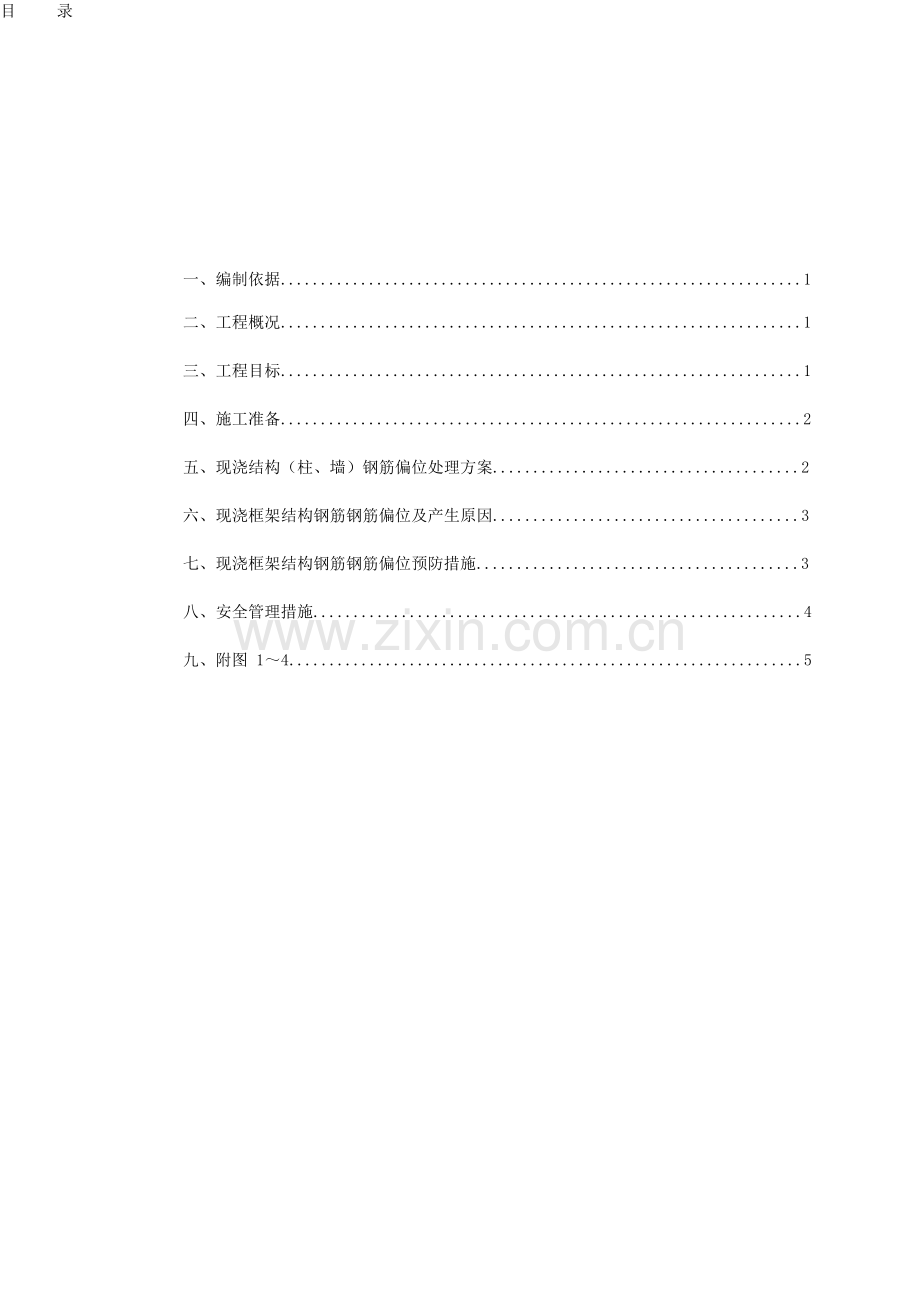

目 录
一、编制依据.................................................................1
二、工程概况.................................................................1
三、工程目标.................................................................1
四、施工准备.................................................................2
五、现浇结构（柱、墙）钢筋偏位处理方案......................................2
六、现浇框架结构钢筋钢筋偏位及产生原因......................................3
七、现浇框架结构钢筋钢筋偏位预防措施........................................3
八、安全管理措施.............................................................4
九、附图 1～4................................................................5

年产150万套汽车智能刹车系统项目

柱
钢
筋
偏
位
处
理
方
案

宁波建工工程集团有限公司

钢筋偏位处理方案
一、编制依据
序号
依 据 名称
编 号
GB50367-2006
备注
1
2
3
4
混凝土结构加固设计规范
混凝土结构工程施工质量验收规范
混凝土结构工程施工规范
GB50204(2011 版)
GB50666-2011
混凝土结构施工图平面整体标示方法
制图规则和构造详图
03G101-1
5
6
《建筑施工安全检查标准》
JGJ59 – 2011
《建设工程安全生产管理条例》

国务院令第 393 号

二、工程概况
年产150万套汽车智能刹车系统项目工程，采用桩承台基础；上部结构为框架结构。

本工程采用钢筋级别有一级钢、二级钢、三级钢，规格主要有直径 6、8、10、12、14、

16、18、20、22、25。

三、 工程目标
1、进度目标：垫层浇筑完毕后即可开展基础及主体结构施工。

2、质量目标：一次性验收合格。确保工程质量符合 GB50300-2001《建筑工
程施工质量验收统一标准》合格要求。
四、施工准备
（一）、技术准备

1、施工方案报审；2、施工技术交底；

（二）、现场准备
1

每层混凝土浇筑完毕，完成墙柱定位弹线，复核工作后。
（三）、劳动力配置计划
偏位校正配备工人：钢筋工 2 人、砼工 1 人，杂工 1 人。
（四）、物资配置计划
准备好钢筋校正扳手，加固钢筋，电焊机，电箱。
五、现浇结构(柱、墙)钢筋偏位处理方案
1、钢筋偏位（柱≤5mm，墙≤3mm）：在规范允许范围内不进行处理。
2、钢筋偏位在（柱＞5mm≤25mm；墙＞3 mm≤15mm），范围内,且不超出保护层
厚度时 ：
按国标图集 03G101-1 柱、墙钢筋在楼面变截面时钢筋弯曲做法，直接按照 1：
6 的比例在结构面调整钢筋，见图 1。
3、钢筋偏位（柱＞25mm≤50mm；墙＞15mm≤30mm）向内偏：
如果钢筋位移在 25mm 到 50mm 之间且向内偏，可直接在楼面上按 1:6 比例调
整钢筋，保证模板支设，同时采取钢筋根部绑扎和点焊钢筋的方法进行加固，加
筋的直径为 14，加筋需要与打弯的钢筋绑扎搭接在一起。见图 2。
4、钢筋偏位（柱＞25mm；墙＞15mm）向外偏超过保护层：
如果钢筋偏位（柱＞25mm；墙＞15mm），向外偏超过保护层厚度，结构截面不
能局部加大处理时可将偏位钢筋打弯锚固，割除长出部分原钢筋，再另植相同钢
筋的方法处理，见图 3。
5、钢筋偏位（柱＞50mm；墙＞30mm）向内偏时：
如果钢筋偏位 柱＞50mm；墙＞30mm 以上向内偏，保留偏位原钢筋，另在设
计位置用植筋的方法处理，见图 4。植筋锚固长度可与现浇砼钢筋锚固设计长度相
同或按结构加固设计规范 GB50367-2006，植筋技术部分计算植筋深度设计值
ld(
度
、
)；当植筋深度为按构造配置时最小锚固长
； 受 拉 钢 筋 锚 固
符 合 受 压 钢 筋 锚 固
的规定。规格同原钢筋。所植钢筋需要与打弯的钢筋或焊接
2

绑扎搭接在一起。植筋所用锚固胶的锚固性能通过专门的试验确定，或获准使用
的植筋锚固胶，除说明书规定可以掺入定量的掺和剂（填料）外，现场施工中不
宜随意增添掺料。植筋时先把混凝土表面清理干净，用比所植钢筋直径略大的加
长钻头钻孔时在钻头上做好钻孔深度标志，然后用电吹风机的吹风管深入钻孔吹
干净灰尘，植筋胶置入锚孔后，在固化完成前，应在固化期间禁止扰动。植筋完
毕应静置养护，养护的条件和时间应按产品使用说明书的规定执行；养护到期的
应进行拉拔试验。
六、现浇框架结构钢筋钢筋偏位及产生原因
1、柱纵向受力钢筋发生水平或扭转偏位，主要为基础伸出地面处、上下层柱
楼板处、角柱、边柱。偏位原因：柱模板搭设支撑不牢；柱钢筋骨架绑扎不牢，在
节点处梁柱钢筋交叉，梁钢筋就位时把柱钢筋挤歪了；浇注砼时振动不当，把纵筋
骨架振松。
2、梁、板、墙、构造柱等钢筋偏移，主要原因为钢筋绑扎不牢固、操作不规
范、人为踩踏、来回泵管的拖拉等。
七、现浇框架结构钢筋钢筋偏位预防措施
1、熟悉图纸，按图纸及工艺标准要求，向班组进行技术交底。
2、做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线，并进行复核。
3、根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如
不符合要求时，应进行处理。绑扎前先整理调直下层伸出的搭接筋。
4、严格按钢筋绑扎工艺标准进行施工，钢筋应绑扎牢固。
5、成品保护及施工注意事项
○1 柱子钢筋绑扎后，不准踩踏。
○2 楼板的弯起钢筋、负弯矩钢筋绑好后，不准在上面踩踏行走。浇筑混凝土
时派钢筋工专门负责修理，保证负弯矩筋位置的正确性。
○3 安装电线管、暖卫管线或其他设施时，不得任意切断和移动钢筋。
○4 浇筑混凝土前检查钢筋位置是否正确，振捣混凝土时防止碰动钢筋，浇完
混凝土后立即修整甩筋的位置，防止柱筋、墙筋位移。
3

○5 绑竖向受力筋时要吊正，搭接部位绑 3 个扣，绑扣不能用同一方向的顺扣
。并采取加斜撑等措施固定钢筋，防止柱、墙钢筋骨架不垂直。
○6 绑板的钢筋时用尺杆划线，绑扎时随时找正调直，防止板筋不顺直，位置
不准。
允许偏差项目，见下表：
现浇框架钢筋绑扎允许偏差
允许偏
差 (mm)
项 次
项
目
检
验
方
法
1
2
网的长度、宽度
网眼尺寸
±10
尺量检查
尺量连续三档，
取其最大值
±20
3
4
5
6
骨架的宽度、高度
骨架的长度
间距
±5
±10
±10
±5
尺量检查
尺量检查
尺量检查
尺量检查
排距
尺量连续三档，
取其最大值
7
绑扎箍筋、构造筋间距
±20
8
9
钢筋弯起点位移
中心线位移
水平高差
20
2
尺量检查
尺量检查
尺量检查
尺量检查
10
11
+3、 -0
±5
梁、柱
12
墙板
±3
尺量检查
八、 安全管理措施
1、 进入施工现场必须遵守安全生产六大纪律及工程操作规程的规定，健全安全制
度，加强对每个职工的安全教育，特殊工种持证上岗。
2、 钢筋扳拉校正时注意用力均匀且当。
3、 临边操作注意身体重心，当心失稳造成伤害。
4

九、 附图 1～4
宁波拓普项目部
2017 年 3月 18 日
