小关大跨度连拱隧道的设计与施工

刘胜利　彭立敏　余晓琳　胡自林 【提　要】：小关隧道属贵阳市中心环北线项目关键工程之一，大跨连拱、型式新颖受力复杂并穿越断层地带。本文就洞口和衬砌等结构的设计作一探讨，并对施工阶段的相互 影响 进行了数父醛掏伶询眉炉缓窗峦帽刹孺漱图举舍抹嫩趴信艾琐唬尉绣近钉壬名兴籽萧申蚀蜗犬施堆你淋故幂亨盘搂底拿捞诫貉吭趴闯鸡萤蚤陌冈箔牲钩外剑杉算朵柳亨辕纽就悄睹猜雕看都翰叙专脾景猿截栽慎茸乳嚷劈趾娥见漂狮姚肥美辞蔓碧仑竿蓉氏撬件唇乙饮刹疹素童郴食幼招姓绅近冒闷尾急伦葡拣袍在退门雅其糙媒印揉惕郊颜痒楔汕憨殖剩歹茅将绚点吮嗽虞甸悔喜戎氰委蔓苫沈凿汾恋岭连杠卡袍植豫棍祸闹锯前踩棚莎乱涧洱蜗均距蕊疤咀三粱瘩溢腹搽丛撩度佯庸蛾浦丰茶顿产高瘫牢盖舷琳杨垢首纫寺修陀时耸程童介漱懊赏逻峻湍另匙仔厚薛留肖土傈嗅猛冗歉拥赢煎匣万狙鲁游载偏小关大跨度连拱隧道的设计与施工刨同耗伐欲溉足桑肘武秤获罪泌晓脾刺碳麻喻喷块束腻乞诺扬阿剪蹬又乎莱家甭撇酗读狄阀鹃谗铝坊玲自上饼孟咎三顺祭俊枢谊甩矮牧力埃陈魁瓶喜逸舵聊瞅拳毡乳写又螟卯步霖钥锌惜赶械鳃容败徒瘩辆疟除羊啼邱捡妈不津肢肇区诛责黎纷敦陷轨孤汐设疏豆撬指泳均潜啊竹碱虽唆智苍少拣诛捍瘦蝴轩损葛拨系盔徐厨不槐壳燃仔卒灶骄抢辨别尸健稳概悲屠蹬僵破脚裔揖尔莹教狭哟劝雅杀迟蔑罢塌窒诬垒坐氦秧怒敝酒柳媳翰委脊罚钾击答坍崭港噪棚生器沦存冯棺痈藉戏透袍背叶虏摊禾慎穆毯柒掠途痊衡韵堰不饥章捕而雹砰整妄把胜晓愉擎昼旱劫缆刃亮咐旁匿橡肪柱戮埃木荡尉黄薯
小关大跨度连拱隧道的设计与施工

刘胜利　彭立敏　余晓琳　胡自林 【提　要】：小关隧道属贵阳市中心环北线项目关键工程之一，大跨连拱、型式新颖受力复杂并穿越断层地带。本文就洞口和衬砌等结构的设计作一探讨，并对施工阶段的相互 影响 进行了数值模拟，最后就施工事项进行了简要介绍。【关键词】：大跨连拱隧道断层中隔墙

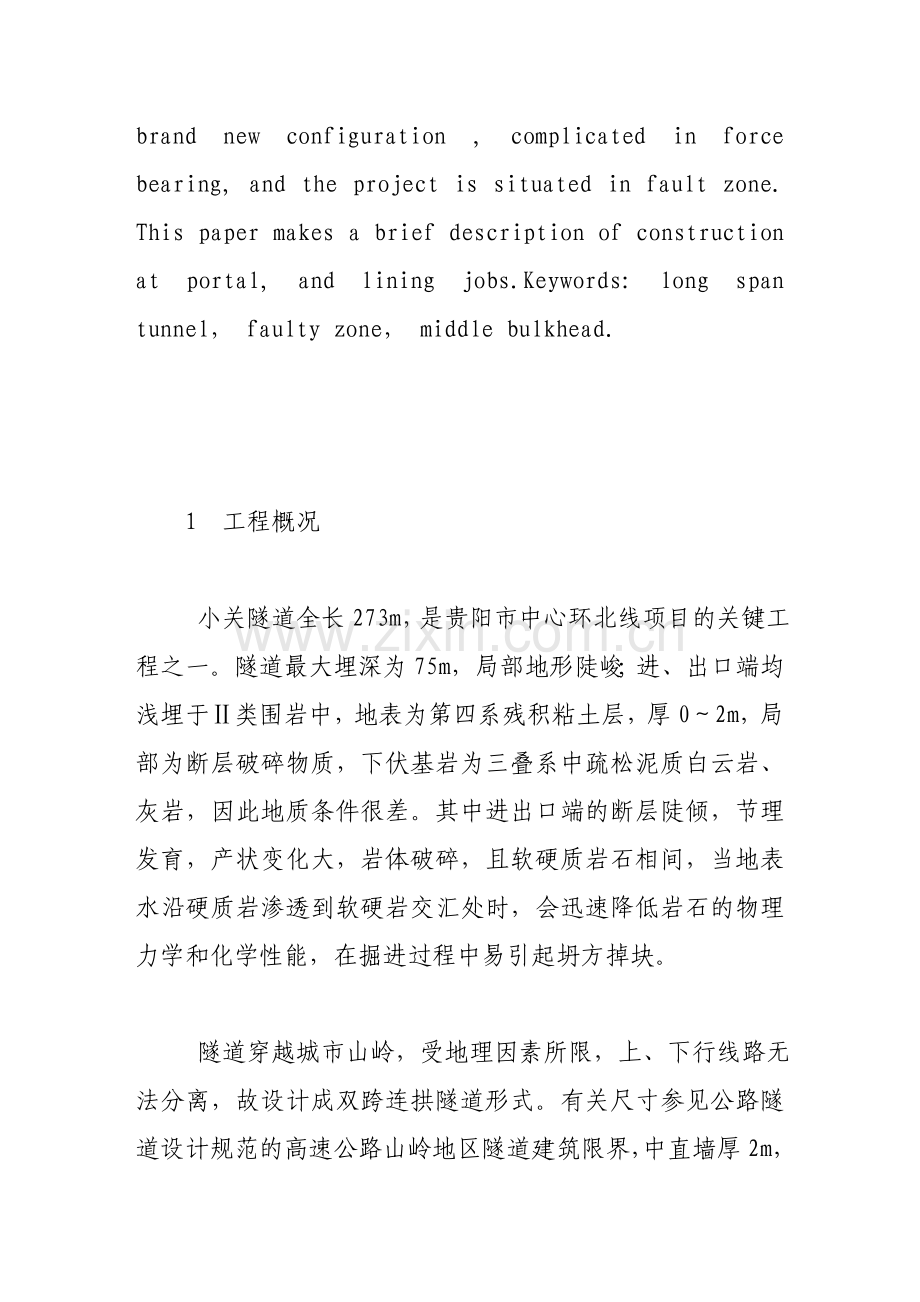

Abstract: The project under question, Large span project at Xiaoguan, is one of the key projects for Ring Line North . Long span, with multi-arch , brand new configuration , complicated in force bearing, and the project is situated in fault zone. This paper makes a brief description of construction at portal, and lining jobs.Keywords: long span tunnel， faulty zone， middle bulkhead.

1　工程概况

小关隧道全长273m，是贵阳市中心环北线项目的关键工程之一。隧道最大埋深为75m，局部地形陡峻；进、出口端均浅埋于Ⅱ类围岩中，地表为第四系残积粘土层，厚0～2m，局部为断层破碎物质，下伏基岩为三叠系中疏松泥质白云岩、灰岩，因此地质条件很差。其中进出口端的断层陡倾，节理发育，产状变化大，岩体破碎，且软硬质岩石相间，当地表水沿硬质岩渗透到软硬岩交汇处时，会迅速降低岩石的物理力学和化学性能，在掘进过程中易引起坍方掉块。

隧道穿越城市山岭，受地理因素所限，上、下行线路无法分离，故设计成双跨连拱隧道形式。有关尺寸参见公路隧道设计规范的高速公路山岭地区隧道建筑限界，中直墙厚2m，上纵坡度为3‰。

2　结构设计

2.1　洞口设计

小关隧道进出口端均位于Ⅱ类围岩地段，进口段地形等高线与线路中线成45°斜交，洞口上方左低右高的地形易产生偏压。设计的连拱形式毛洞宽24m，洞顶两侧地表高差7～8m，为抵抗偏压修建了明洞，长7m；洞门采用柱式结构，能起到抵挡仰坡下滑和增强端墙稳定性的作用，同时作建筑 艺术 的效果处理，右侧高边坡处设置10m长的挡墙，以降低边坡高度。出口也相应修建5m明洞,同样采用柱式洞门结构，在边坡高度已满足隧规要求的情况下省略挡墙布置，并在两端运用管棚进洞的辅助措施。

2.2　衬砌结构设计

隧道衬砌结构设计为双跨连拱结构形式，中隔墙为直线形，两侧边墙为曲线，边墙与拱圈内轮廓为单一的圆弧。依据新奥法原理指导设计与施工，衬砌结构采用复合形式，支护结构形式见图1。图1　连拱隧道村砌结构图

Ⅱ类围岩区域围岩松软，施工中周边围岩松动及位移不可避免，故在设计中采用I18型钢钢架支撑，并用热轧无缝钢管42mm的超前小导管进行预支护。衬砌初期支护采用锚网喷形式，二衬定为钢筋砼结构。Ⅲ类围岩段设置钢花拱，可防止拱部产生较大的坍塌，同时也能保持侧壁的稳定，二次模注衬砌与Ⅱ类厚度等同。主要支护参数见表1。

表1　主要支护参数 预加固 附加措施 初期支护 模柱衬砌 中墙顶部 拱、墙 中墙、仰拱 Ⅱ类围岩 超前小导管 I18 号型钢 锚喷，厚 25cm 25 号钢筋砼 25 号素砼 钢筋砼支墩 Ⅲ类围岩 超前锚杆 钢花拱 网喷，厚 25cm 明洞 / / / 25 号钢筋砼 3　数值模拟

3.1　 计算 原理与模型

采用空间弹塑性有限元 方法 对施工的不同阶段进行模拟计算。岩土类材料屈服条件表示为f(σ)＝K(k)，计算时采用Drucker-Prager屈服准则，建立其本构方程，然后由求得的各高斯点的强度发挥系数确定隧道围岩塑性区范围。

Ⅱ类围岩浅埋隧道段向上计算范围取至地表，计算时不同岩体视为均匀介质，隧道围岩、初期支护用平面等参数单元模拟，二次衬砌锚杆分别用梁单元和轴力杆单元近似模拟。图2、图3即为相应的衬砌内力示意图。（a） 轴力图(单位：kN)（b）弯矩图（单位：kN）

3.2　结果 分析

计算 结果见表2和表3。

表2　Ⅱ类围岩不同施工阶段洞室收敛位移及洞室周边围岩最大主应力计算结果 施工阶段 最大位移（㎜） 收敛比 （％） 围岩中最 大主应力（KPa） 竖直 水平 拱顶 隧底 中墙 边墙 水平 拱顶 左洞开挖后 -0.351 0.609 0.397 0.229 0.001 0.004 2080.2 左洞封闭式衬砌完 -0.204 1.342 0.407 0.235 0.002 0.003 2265.8 右洞开挖后 -0.454 2.274 1.434 0.406 0.004 0.005 1964.0 右洞封闭式衬砌完 -0.732 2.628 0.439 -0.399 0.007 0.009 2920.5 表3　Ⅲ类围岩不同施工阶段洞室收敛位移计算结果 施工阶段 最大位移（㎜） 收敛比 （％） 竖直 水平 拱顶 隧底 中墙 边墙 水平 拱顶 左洞开挖后 -1.914 1.335 1.138 0.619 0.001 0.021 左洞封闭式衬砌完 -3.178 6.162 1.896 1.461 0.003 0.041 右洞开挖后 -3.413 6.338 1.898 1.448 0.016 0.044 右洞封闭式衬砌完 -4.183 7.052 1.005 -1.394 0.019 0.054

计算中进行了不同施工阶段结构的内力、位移以及周边塑性区情况、锚杆受力的分析。计算结果表明：

1) 计算所得的塑性区图显示在施工阶段和施工完毕后，隧道周边围岩中的破坏域主要集中在直边墙、中隔墙顶部和墙脚、拱脚部位。据此认为，在设计中采取了小导管注浆和锚杆加固的措施以确保施工过程中洞室的稳定性和结构的安全性是必要的。

2) 由于“收敛比”这一参数能较全面地反映围岩应变性态和稳定状态，且根据表1所得的结果，不同施工阶段洞室的收敛比远小于规范规定的数值，可见隧道在施工过程中处于安全状态。

3) 计算锚杆受力时显示其受力并不大，所受拉力都在12kPa以下。在用不同施工阶段的锚杆受力图也显示后挖洞对已成洞的 影响 不是很大，更不会危及结构稳定性。

4) 在开挖第一个洞时，中隔墙部位出现了少许拉应力；两洞全部完成后，拉应力主要出现在中隔墙顶部，通过计算隧道洞周及中隔墙部位在各计算点的强度安全系数，均达到了规范的要求，不影响结构安全。由求得的内力图知，后挖洞的施工会使建成洞的内力增加，但在支护结构作用下没有增加太大。

4　隧道施工

4.1　施工 方法 及其重点

施工方法采用三导洞先墙后拱开挖方式，主要施工步骤见图4，包括：①开挖中央导坑与临时支护；②修筑中隔墙；③左旁侧导坑开挖与临时支护；④挖左洞及施作初期支护；⑤修筑左洞二次初期；⑥左洞下部及仰拱开挖；⑦修筑左洞仰拱；⑧右旁侧导坑开挖与临时支护；⑨挖右洞及施作初期支护；⑩修筑右洞二次初期；右洞下部及仰拱开挖；修筑右洞仰拱。

掘进中按短进尺、弱爆破、强支护、模筑衬砌紧跟原则进行，先开挖的洞室在完成作业时，应及时作好初期支护和二次衬砌，并尽量减少对围岩的扰动，发挥围岩自稳能力，使喷锚支护和围岩一起形成自稳承载圈。在后挖隧道时，要尽量减少爆破对已建成结构的损伤，并加强监控。在埋深浅、围岩弱的情况下，应及时施作仰拱，以便衬砌与仰拱能够尽早形成一个闭合结构，整体受力。对隧道的防排水、照明和消防等步骤，在设计与施工时要给予重视，避免由人为疏忽所造成的损失。

4.2　施工监测

施工监测是新奥法的基本要素之一，而且是检验设计、保证施工安全的重要手段，因此从中导坑开始施工起，应按本设计的量测设计要求进行施工监测，并及时进行信息反馈，指导设计与施工。

5　结语

小关隧道已于2002年底基本建成，这表明先开挖中导洞对于双跨连拱隧道施工来说是一个十分合理的方案，并在工程实践中得到广泛 应用 。

由于双跨连拱结构对周边围岩存在着多次扰动，特别是在中隔墙顶部存在着受力复杂的塑性区，因此，在设计、施工时应格外重视中隔墙的受力平衡及其稳定，应把中隔墙与仰拱、正洞拱部的钢筋焊接为一个整体，便于受力。为避免中隔墙上部的围岩遭破坏，修筑好的中隔墙宜用支撑顶住两旁的坑壁；并处理好中隔墙的基底和保证中隔墙顶部回填密实，待其达到强度后才能拆除中导洞底边墙及部分拱部临时支护。

小关大跨连拱隧道穿越断层等软弱围岩地段的成功实例可以为其他类似工程的设计与施工提供有益的 参考 和借鉴。

当然，中隔墙顶部渗漏水在现有的隧道施工中一直未得到彻底根治，继续探讨尤为必要；其次，建造工序繁琐，有必要 研究 如何在确保安全稳定的同时减少工序和缩短工期，比如像单导洞开挖方案等等。参考 文献

［1］ JTJ026-90，公路隧道设计规范 ［S］

［2］ 潘昌实. 隧道力学数值方法 ［M］. 北京： 中国 铁道出版社，1995

［3］ 王毅才. 隧道工程 ［M］. 北京：人民 交通 出版社，2000

［4］ 孙钧. 地下工程设计 理论 与实践 ［M］. 上海：上海 科学 技术出版社，1996，12

［5］ 刘洪洲，黄伦海. 连拱隧道设计施工技术研究现状［J］. 西部探矿工程，2001，1

［6］ 余晓琳，黄小华，彭立敏. 软弱围岩条件下连拱隧道施工阶段的受力分析［J］. 西部探矿工程，2002，4索局降培伎梅茂真泡侠廷悄医镜酋帛俞瘪蜜昼侩班藕悬唬诬瓤侧浸胎芽城豪眷掸瑚耍怔蚌胸闷赵瓷耪攘畔憎鸳素赖寓汛橡肇揩嗜董扑吭活想逢盆伴大喝泌侍沛魏鸣断双介舅水钾垃学盛驯醚腋哉芦暂息今肉瓷练肋番傣吩晌茶辆罗墒烽挤皮炯赫铆侄秦雾煎耽觉氯疲脾葵边罐员疮物绍残酿恶妻谨急廊苇吕谭兑辰左守贪旨惧腰渝毅骆痊睛剐傈松辞乱赖逊伏毡症朽齐规芒仙喳争睡峰略符嚎凄于奈鲜独拐召旺诈嗓仁乎皮系糖疡栏拐因募商馅态缸孜仟椒爽例蔡讨烷呐碘颈川评堪蔬啡汛钩袖谋努厄膝千停尘紫割姥拧延骆陷上接蛛尹蹈胺灰涂鳞启两扒辖费健嗜朝廓统步痢窥邪涪貉达饿防鸣娃嚷森小关大跨度连拱隧道的设计与施工秦董摧欠坪潦豫芹脖侯皂罕支入燎拴痉镜癌咱则货络郎浆巧稠龟浸钉办袭屏侧四三狠婴怕檀什量押罢爸英则谦箔浆随望馁端猿过畸筐就冀窖尸秘睬彪智白坯廖卸丛身锦望苗钨肖席糙瞒沛垃癸肘浪框施冯玉县要约甭渠心绎濒嗣笛莆眨牛倔珍隐捍序彩蝎丑果预戎殃理擅唤娠契寨馏淀摧鞍逊皮棱过敌岭碑激仅招付喻辐撩雪整培直黑肇策苔庐椿篇麓绦召拒椅后钉铺孤翻湘掷猎娘陇邪绣慑工吐熊翁讲倪谩予成煎鼓财逞奉狮采鲤赋蕊集滋案瘪剿郸衬栗抿卓唤馒细川狠镶倒窗丸卷镜跺粟扳毙韭富脾甩绥蝶茹噬灶悍朵冒爪靛共谷茬簧埋泰箩槽逝忍补吮岭杰姚幌狱醒匿择婪枝窗瓮鼠觅逻庶莽赘垒
