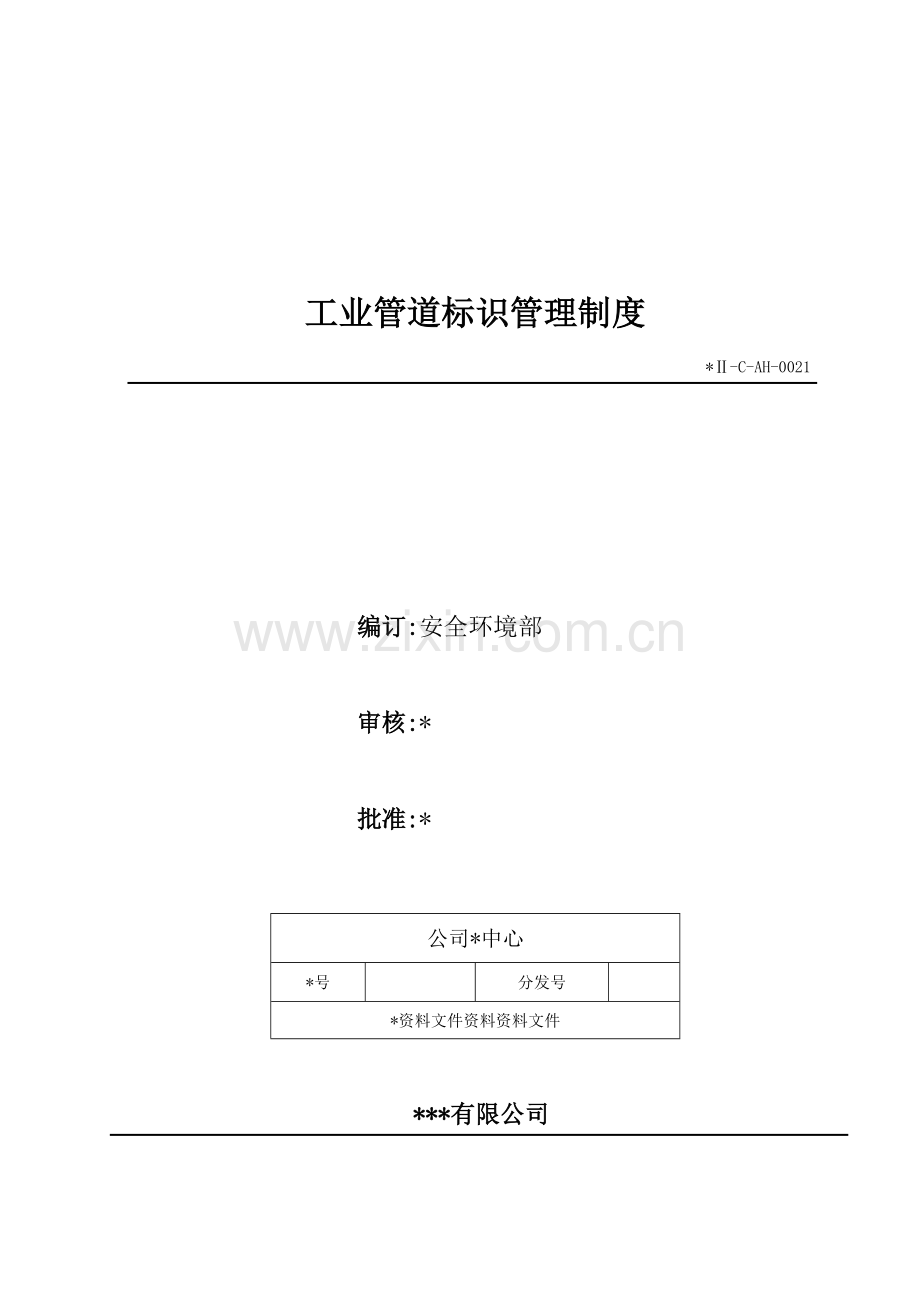

工业管道标识管理制度
*Ⅱ-C-AH-0021

编订:安全环境部
审核:*
批准:*

公司*中心
*号

分发号

*资料文件资料资料文件

***有限公司
文 件 履 历 表
制定、修订日期
施行日期
修改页/款/条
修改内容
编制
审核
审批
*/2/25
*/2/25

安全环境部
*
*
*/6/30
*/6/30

对组织架构名称、制度格式进行了修改

安全环境部
*
*

目 录
1总则 1
2适用范围 1
3 管线流体标示识别方法 1
4 流体种类及识别颜色 1
5 识别色带规格 2
6 标示位置 3
7 反光胶带施工与保养方式 3
8 范例 5
9 附则 6

1总则
依据GB 7231-*工业管道的基本识别色和识别符号标准，制定内蒙*公司管线流体流向标示基准，内容含识别色环的标示方法、颜色、规格与标示位置，以识别管内流体种类与性质，增进操作安全及避免管道衔接发生异常。
2适用范围
适用于***有限公司管道（线）的标示。
3 管线流体标示识别方法
3.1安全流体见图1：
蒸 汽

流体识别颜色
流向箭头

中文流体名称

图1：安全流体之管线标示
3.2危险流体：
管内流体属于GB13690所列的危险化学品，及经各生产厂认定实际有危险性的，除基本识别色外，应追加使用安全色的危险标识见图2。
黑色边框
氨 气

危险标示
流体识别颜色
流向箭头

图2 危险流体之管线标示
4 流体种类及识别颜色
流体种类
识别颜色
流体名称与
代号颜色
范例
识别颜色编号
一次水
艳绿
白色
一次水
G03
循环水
艳绿
白色
循环水
G03
冷冻水
艳绿
白色
冷冻水
G03
凝结水
紫红
白色
凝结水
R04
蒸汽
大红
白色
蒸 汽
R03
空气
淡灰
黑色
空 气
B03
气体
中黄
黑色
氮 气
Y07
酸或碱
紫
白色
硫 酸
P02
可燃液体
棕
白色
柴 油
YR05
其它液体
（物料）
柠黄
黑色
糖 液
Y05
*固体、粉体
白
黑色
固 体

说明：*固体、粉体标识因国标未定义识别颜色，采用本公司识别颜色定义为白色。另针对保温管道、不锈钢管道、塑胶管不作油漆，仅作识别标示。
5 识别色带规格
识别色带分为识别标志、流向箭号、危险标识等三种样式，以反光胶带制作。
5.1识别标志
单位：mm
规格
管或保温(冷外径)
长度(A1)
长度（A2）
宽度(B)
字高(C)

图示
(1)
19至32
110
60
20
10
蒸 汽
识别颜色
B
C

A1（A2）

(2)
33至57
220
120
40
20
(3)
58以上
280
160
80
40
注：流体代号字体采用黑体简体字，并且字高为色带宽度的1/2。A1长度为无危险标识时的尺寸，A2长度为有危险标识时的尺寸。
5.2流向箭号
单位：mm
规格
管或保温
(冷外径)
外框长度
(A)
外框宽度
(B)
边框宽度
(C)
箭头长度
(D)
箭尾高度
(E)
图示
(1)
19至32
40
20
2
20
10
白色四周加蓝色边
B
D

C
A
E

(2)
33至57
80
40
4
40
20
(3)
58以上
120
80
8
60
30

5.3危险标识
单位：mm
规格
管或保温(冷外径)
长度
边框宽度
宽度(B)
图示
(1)
19至32
30
10
20

黄色两侧加黑色边框
B

20mm 80mm 20mm
(2)
33至57
60
20
40
(3)
58以上
80
20
80
6 标示位置
6.1管线表示位置要求
管线标示依据国家标准在用工业压力管道定时检验规程，室内水平管线之标示间距为20米，室外水平管线标示间距为30米。原则上同一管线两标识之间最小距离应为10米。
6.2管线标识必须整齐且易于识别，若遇以下位置亦需标识：
6.2.1管线维修爬梯附近明显易见处。
6.2.2出入管架之管线，明显易见处。
6.2.3法兰或阀之操作点附近。
6.2.4管线流体之流向改变处。
6.2.5与设备衔接之管线流体出入处。
7 反光胶带施工与保养方式
7.1管线表面清洁：
7.1.1灰尘及油垢：附着于管线表面之灰尘以清水清洗，油垢以中性洗衣粉清洗，并于管线表面用清洁之抹布擦干，在管线尚湿润之状态，即可贴上反光胶带。
7.1.2铁锈：钢管表面若有生锈，先以手工除锈至ST3级后依油漆涂装基准涂上油漆，待油漆干燥后再贴上反光胶带。
7.2反光胶带黏贴：
7.2.1水平管线：根据流体流向，由左而右或由右而左，依序为危险标识、流体识别标志、流向箭头，如图3：
蒸 汽

蒸 汽

氨 气

氨 气

图3：水平管线标识
7.2.2垂直管线：根据流体流向，由上而下或由下而上，依序为危险标识、流体识别标志、流向箭头，如图4：

氨 气

蒸 汽

\
蒸 汽

氨 气

图4：垂直管线标识
7.2.3双向水平管线：根据流体流向，由左而右或由右而左，依序为流向箭头、危险标识、流体识别标志、流向箭头，如图5：
蒸 汽

氨 气

图5：双向水平管线标识
7.2.4双向垂直管线：根据流体流向，由上而下或由下而上，依序为流向箭头、危险标识、流体识别标志、流向箭头，如图6：

蒸 汽

氨 气

图6：双向垂直管线标识
7.2.5黏贴后用双手由胶带中间往两边抚平压紧，使胶带与管线充分密合。
7.3反光胶带清洁保养
反光胶带使用一段时期后，因尘埃附着或油污沾附而不易辨识字体或颜色时，以清水或中性洗衣粉洗净。
8 范例
8.1公用流体
流体名称与代号
识别颜色
管线标示
井水
艳绿
井 水

氮气
中黄
氮 气

空气
浅灰
空 气

蒸气
大红
蒸 汽

发酵液
柠黄
发 酵 液

玉米浆
柠黄
玉 米 浆

8.2管道流体（GB13690所列的危险化学品）
流体名称与代号
识别颜色
管线标示
硝酸
紫
硝 酸

氨气
中黄
氨 气

盐酸
紫
盐 酸

液碱
紫
液 碱

硫酸
紫
硫 酸

9 附则
9.1 本制度由安全环境部起草、解释和修订。
9.2本制度自*年8月3日起实施，原《工业管道标识管理制度》同时废止。
