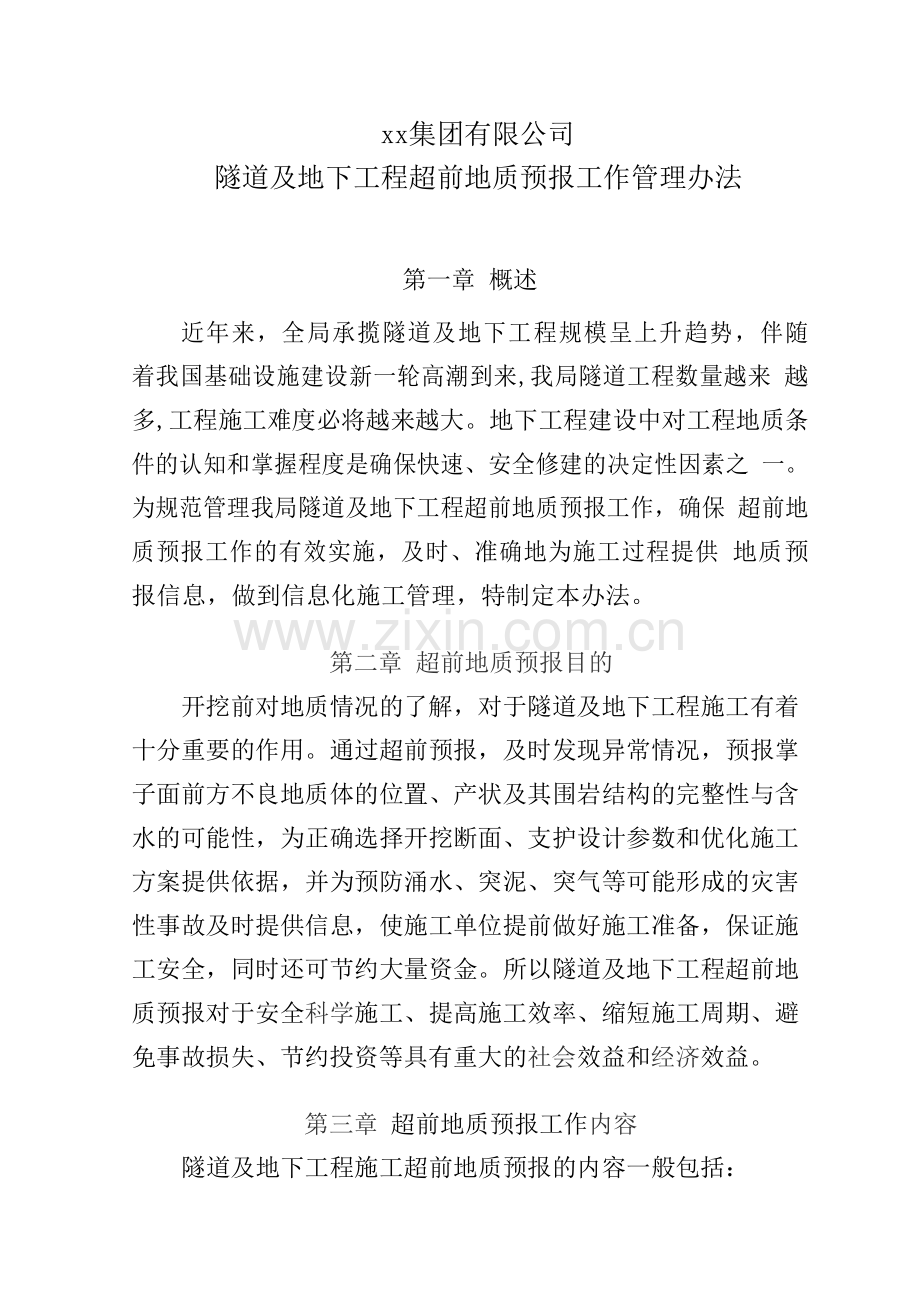

1、xx集团有限公司 隧道及地下工程超前地质预报工作管理办法 第一章 概述近年来,全局承揽隧道及地下工程规模呈上升趋势,伴随 着我国基础设施建设新一轮高潮到来,我局隧道工程数量越来 越多,工程施工难度必将越来越大。地下工程建设中对工程地质条件的认知和掌握程度是确保快速、安全修建的决定性因素之 一。为规范管理我局隧道及地下工程超前地质预报工作,确保 超前地质预报工作的有效实施,及时、准确地为施工过程提供 地质预报信息,做到信息化施工管理,特制定本办法。第二章 超前地质预报目的开挖前对地质情况的了解,对于隧道及地下工程施工有着十分重要的作用。通过超前预报,及时发现异常情况,预报掌子面前方不良地质体的位
2、置、产状及其围岩结构的完整性与含水的可能性,为正确选择开挖断面、支护设计参数和优化施工方案提供依据,并为预防涌水、突泥、突气等可能形成的灾害性事故及时提供信息,使施工单位提前做好施工准备,保证施工安全,同时还可节约大量资金。所以隧道及地下工程超前地质预报对于安全科学施工、提高施工效率、缩短施工周期、避免事故损失、节约投资等具有重大的社会效益和经济效益。第三章 超前地质预报工作内容隧道及地下工程施工超前地质预报的内容一般包括:3.1 不良地质预报及灾害地质预报:预报掌子面前方一定范围内有无突水、突泥、岩爆及有害气体等,并查明其范围、规模、性质,提出施工措施或建议;3.2 水文地质预报:预报洞内涌

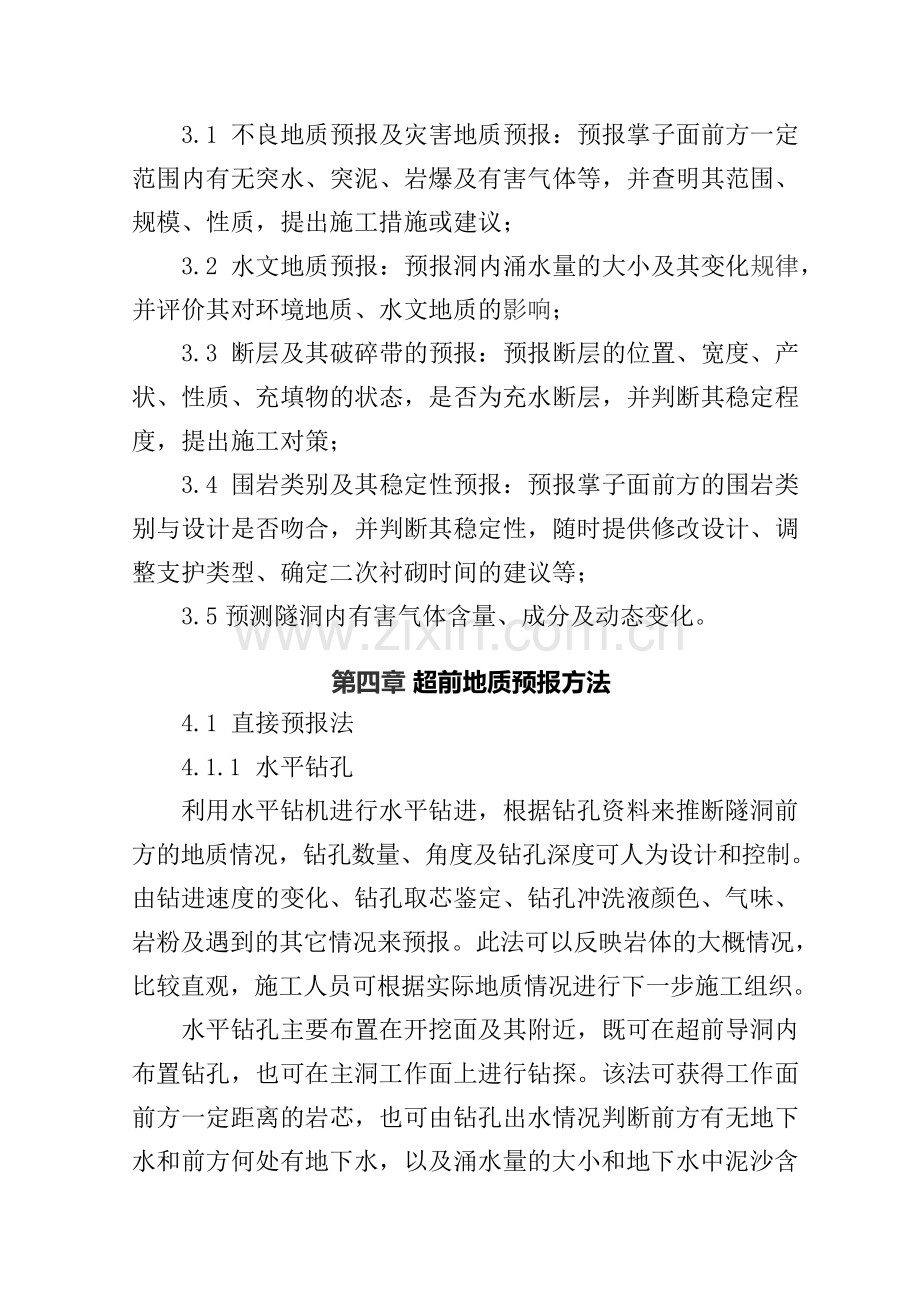

3、水量的大小及其变化规律, 并评价其对环境地质、水文地质的影响;3.3 断层及其破碎带的预报:预报断层的位置、宽度、产状、性质、充填物的状态,是否为充水断层,并判断其稳定程度,提出施工对策;3.4 围岩类别及其稳定性预报:预报掌子面前方的围岩类别与设计是否吻合,并判断其稳定性,随时提供修改设计、调整支护类型、确定二次衬砌时间的建议等;3.5 预测隧洞内有害气体含量、成分及动态变化。第四章 超前地质预报方法4.1 直接预报法4.1.1 水平钻孔利用水平钻机进行水平钻进,根据钻孔资料来推断隧洞前方的地质情况,钻孔数量、角度及钻孔深度可人为设计和控制。由钻进速度的变化、钻孔取芯鉴定、钻孔冲洗液颜色、气
4、味、岩粉及遇到的其它情况来预报。此法可以反映岩体的大概情况, 比较直观,施工人员可根据实际地质情况进行下一步施工组织。水平钻孔主要布置在开挖面及其附近,既可在超前导洞内布置钻孔,也可在主洞工作面上进行钻探。该法可获得工作面前方一定距离的岩芯,也可由钻孔出水情况判断前方有无地下水和前方何处有地下水,以及涌水量的大小和地下水中泥沙含量,从而可以得到开挖面前方的地质情况。该法是施工预报最有效方法之一,但也存在不足之处:对垂直隧洞轴线的地质结构面预报效果较好,与隧洞轴线平行的结构面预报较差; 需占用较长的施工作业时间,费用较高。4.1.2 超前导坑按导坑与正洞的相互位置分为平行导坑和正洞导坑。其中,
5、平行导坑与正洞平行,断面小且和正洞之间有一定距离,通过对导坑开挖中遇到的构造、结构面或地下水等情况作地质记录与分析,进而对正洞地质条件进行预报。该法的优点是:预报成果比较直观、精度高、预报的距离长、便于施工人员安排施工计划和调整施工方案,还可以起到减压放水、改善通风条件和探明地质构造条件的作用,同时,还可用作排除地下水、断层注浆处理、扩建成第二条隧洞之用。正洞导坑布置在正洞中, 是正洞的一部分,其作用与平行导坑相比,效果更好。4.2 地质分析法4.2.1 断层参数预测法利用断层影响带的特殊节理或集中带的分布规律,通过对断层影响带的系统编录所得经验公式,来预报隧洞断层破碎带的位置和规模。由于大多
6、数不良地质现象与断层破碎带有密切的关系,故依据断层破碎带推断其它不良地质体的位置和规模。4.2.2 正洞地质编录与预报隧洞施工中,及时对其开挖面(掌子面、边墙面和拱顶面) 上的各种地质现象进行测绘和记录,利用已挖洞段地质情况来预报前方可能出现的不良地质现象。它分为岩层岩性和层位预测法:在开挖面揭露岩层与地表某段岩层为同层和确认标志层的前提下,用地表岩层的层序预测掌子面前方将要出现的岩层;地质体延伸预测法:在长期预报得出不良地质体厚度的基础上,依据开挖面不良地质体的产状和单壁始见位置,经过一系列的三角函数运算,求得条带状不良地质体在隧洞掌子面前方消失的距离。4.3 物探法4.3.1 弹性波法4.
7、3.1.1 TSP 超前预报技术TSP(Tunnel Seismic Prediction)超前预报系统是利用地震波在不均匀地质体中产生的反射波特性来预报隧洞掌子面前方及周围临近区域的地质情况。该法属多波多分量探测技术, 可以检测出掌子面前方岩性的变化,如不规则体、不连续面、断层和破碎带等。该法有效预报距离 100200m。4.3.1.2 陆地声纳法它是“陆上极小偏移距高频弹性波反射连续剖面法”的简称,可在狭小的场地和基岩裸露的条件下,探查岩溶等有限物体。也称为高密度地震反射或地震映像法。预报距离 50100m。4.3.1.3 地质雷达技术当前方岩体完整的情况下,可以预报 30m 的距离;当岩
8、石不完整或存在构造的条件下,预报距离变小,甚至小于 10m。雷达探测的效果主要取决于不同介质的电性差异,即介电常数, 若介质之间的介电常数差异大,则探测效果就好。由于该法对空洞、水体等的反映较灵敏,因而在岩溶地区用得较普遍。缺点是洞内测试时,由于受干扰因素较多,往往造成假的异常,形成误判。此外它预报的距离有限,一般不超过 30m,且要占用掌子面的工作时间。4.3.1.4 红外探水法红外探测的特点是可以实现对隧洞全空间、全方位的探测, 仪器操作简单,能预测到隧洞外围空间及掘进前方 30m 范围内是否存在隐伏水体或含水构造,而且可利用施工间歇期测试, 基本不占用施工时间。但这种方法只能确定有无水,
9、至于水量大小、赋水形态、具体位置没有定量解释。4.3.1.5 地质物探综合分析法要推动隧洞超前预报水平,提高预报准确度,就必须将地质调查方法与多种物探方法有机结合起来,对地质物探资料进行系统处理和综合分析。第五章超前地质预报管理要求5.1 超前地质预报工作实行局、子分公司两级分级管理、分级监控,局每半年下达一次局控管理项目清单。凡是有隧道、地铁、深基坑等地下工程施工的单位,各级施工技术管理部门要明确一名主管工程师负责本单位超前地质预报管理工作;要建立隧道及地下工程超前地质预报工作监管台帐,认真审核相关资料,确保超前地质预报工作规范有序。5.2 凡是有隧道、地铁、深基坑等地下工程施工的项目, 要
10、认真研究设计资料、业主(监理)文件、相关施工规范对超 前地质预报的具体要求,明确本项目超前地质预报的工作内容 和方式方法,制定超前地质预报方案按规定报批后实施。对深 度超过 10m 的深基坑、地铁车站明挖施工,重点要探明围岩的松软程度、可溶性、含水量,有无涌水、涌沙、突泥、沉陷、 有毒气体等不良地质条件。5.3 地质预报工作产生的数据必须及时进行处理,绘出图 表和形成明确的结论,每次超前地质预报资料必须经过项目经 理、总工确认签字后,项目经理才可安排相关段落施工;每天 开挖的围岩地质情况必须经过项目经理、总工确认签字后,项 目经理才可安排下一天的施工。通过地质预报工作发现异常情 况时,要按照预
11、先确定的处置方案进行上报和处理,严禁盲目 施工。5.4 超前地质预报方案审批及监控程序 超前地质预报方案由项目经理部制定,按规定上报并经批准后实施。局工程指挥部(项目经理部)负责所管范围内超 前地质预报方案的评审批复,并报局技术管理部门核备。子公 司单独施工的项目,超前地质预报方案由子公司结合现场的实 际情况进行评审批复,局控项目报局技术管理部门核备。分公 司单独施工的项目,超前地质预报方案由局技术管理部门组织 评审批复。 项目部每月要将超前地质预报报告报到各子(分)公司技术管理部门,由技术管理部门汇总后向公司生产管理领导及 局技术管理部门汇报。局工程指挥部(项目经理部)汇总各工 点每月超前地
12、质预报资料后向工程指挥部(项目经理部)领导 及局技术管理部门汇报。 各单位施工技术管理部门要全面检查各项目超前地质预报工作情况,并于每季末月 20 日前向局施工技术管理部门上报本季隧道及地下工程超前地质预报工作监管台帐。局施工技术管理部门将组织人员进行抽查核实。5.5 超前地质预报工作局管理机构及职能局技术中心:负责审批超前地质预报方案、监督实施情况; 局试验检测中心:参与超前地质预报方案的评审,监督实施情况并负责一部分超前地质预报工作;局工管中心:参与超前地质预报方案的评审,监督实施情 况;局指、各子(分)公司:负责超前地质预报方案的审核工 作,组织落实;项目经理部:负责超前地质预报方案的编制及实施。第六章附则6.1 本办法由局技术中心、试验检测中心负责解释。6.2 本办法自公布之日起实行。
