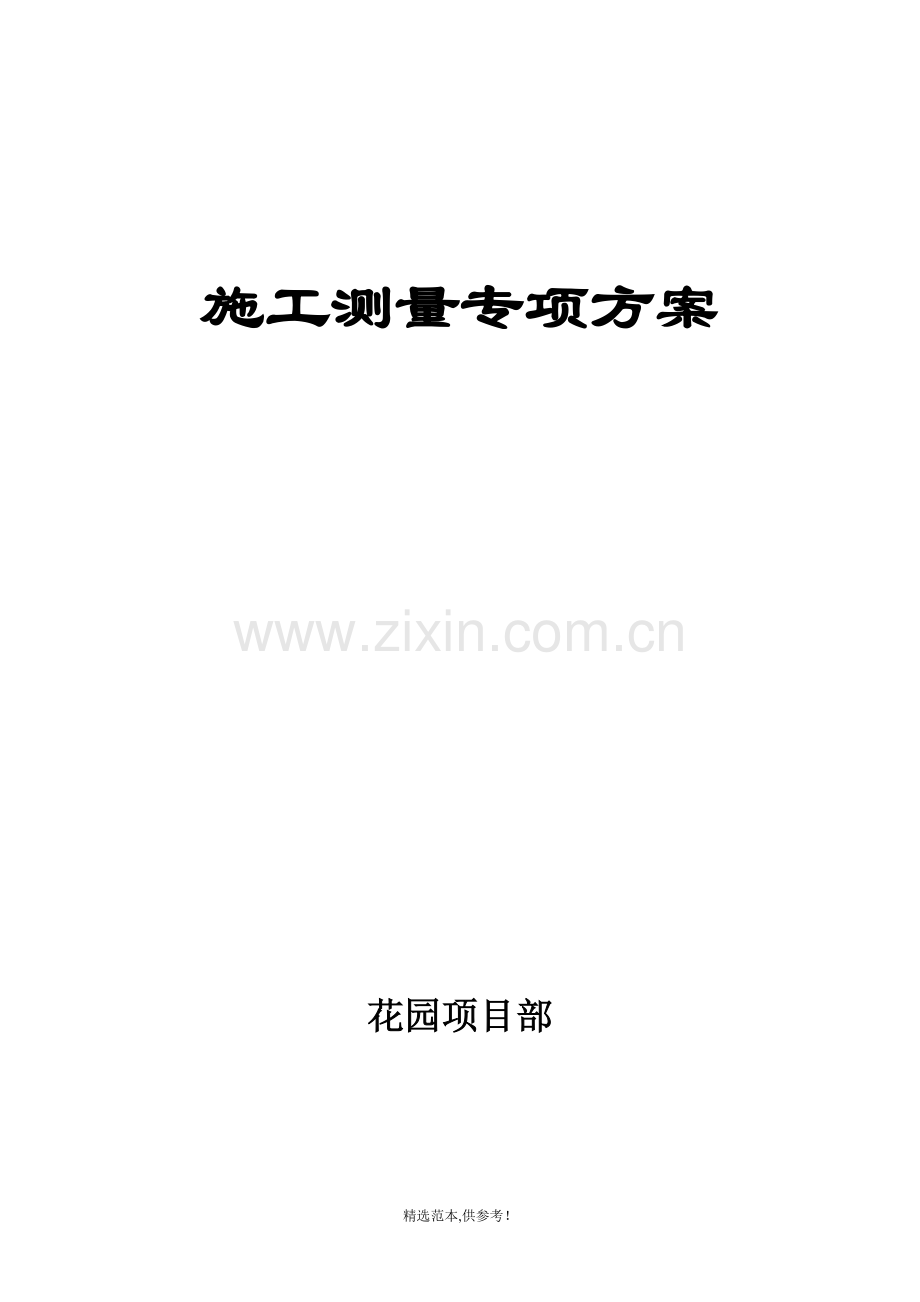

施工测量专项方案

花园项目部

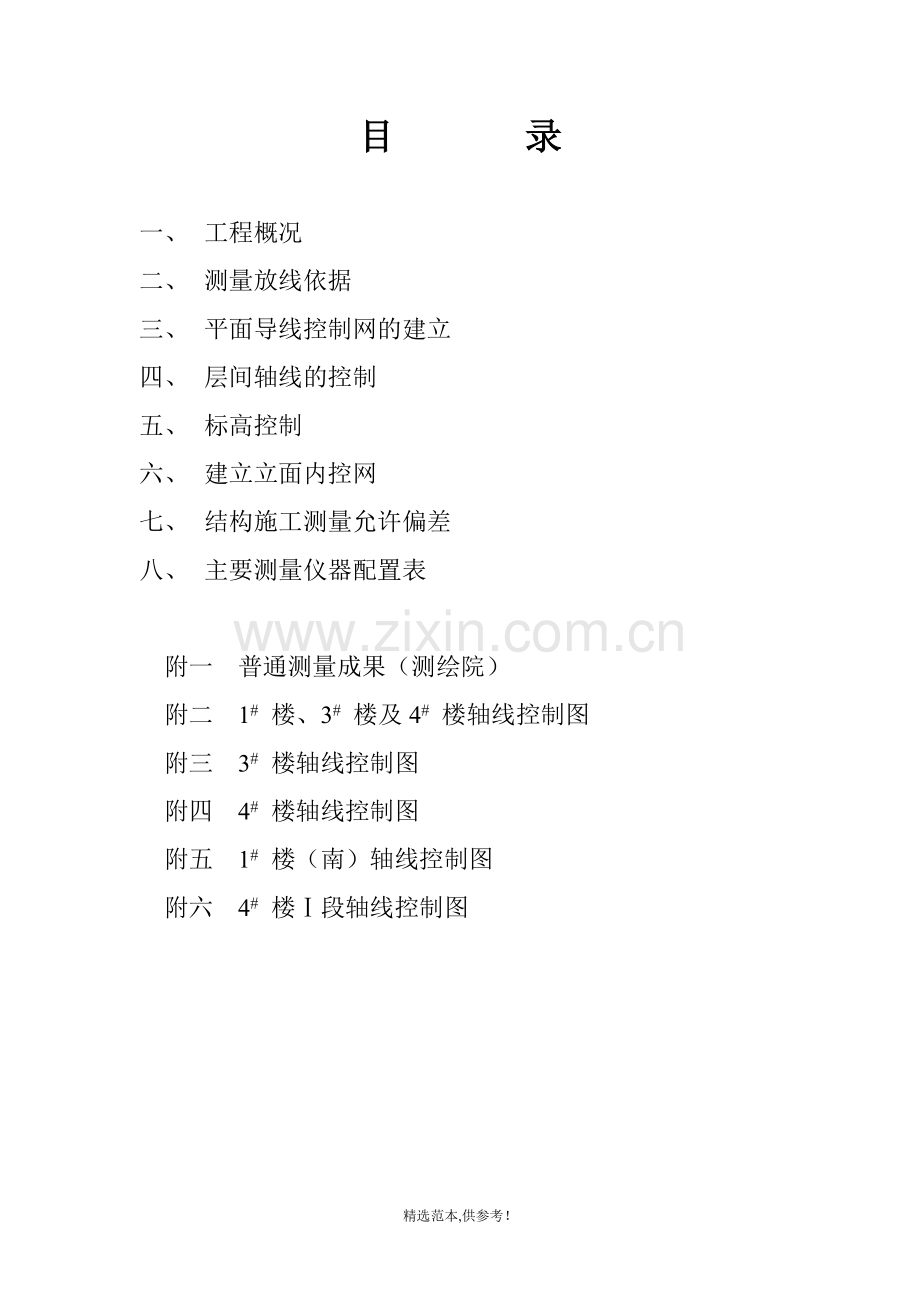

目 录

一、 工程概况
二、 测量放线依据
三、 平面导线控制网的建立
四、 层间轴线的控制
五、 标高控制
六、 建立立面内控网
七、 结构施工测量允许偏差
八、 主要测量仪器配置表

附一 普通测量成果（测绘院）
附二 1# 楼、3# 楼及4# 楼轴线控制图
附三 3# 楼轴线控制图
附四 4# 楼轴线控制图
附五 1# 楼（南）轴线控制图
附六 4# 楼Ⅰ段轴线控制图

测 量 方 案
一、工程概况
花园一期东三环和东四环之间，房地产开发有限公司投资兴建，设计中心设计。本工程3#楼层数为9层，建筑高度分别为、30.85m，层数分别为18层、8层，建筑高度分别为70.1m、28.05m，除4#Ⅰ段为高层外，其余各楼均为多层板式楼，剪力墙结构。
二、测量放线依据
1、 根据北京市测绘研究院2000年1月9日测量成果资料，绘制定 位坐标图，作为该工程轴线控制的依据(见附一)。
2、 根据规划局提供的建筑物高程控制点D1=（66.93M）
3、 根据建设部城市建设研究院1#、3#、4#楼施工图，工程编号01A038。
4、 根据国家有关规范、规程。
三、平面导线控制网的建立
根据北京测绘研究四院2002.1.9测量成果，地下室施工时，在施工现场建立外部控制点，将引测点引至不易被破坏处，并在φ20钢筋上划出十字线打入土中。周边用C20砼进行保护，四周用砖砌内径500×500砖墩进行围护。
依据地下室部分主轴线控制桩，放出建筑物的四周轴线，经闭合校核，再进行细部尺寸测放（见附二）。

四、层间轴线的控制
1、 地上部分，轴线控制方法由外控改为内控法（见附三、四、五、六）。
2、地下室顶板砼浇筑时，在设置的控制线位置预埋200×200钢板，在顶板砼浇筑施工完毕后，将建筑物的控制轴线网精确地投测到施 工面上。在经纬仪的观测下弹出十字交会点控制线，并进行控制点内部闭合，误差不应大于2秒。然后报监理单位审核。审核结束后，在钢板上划出十字，并在外围砌砖保护，上盖模板 。以此作为楼层垂准测量的基准点。
3、楼层间纵横轴线的传递：
在每层楼面现浇板上，以纵横轴线 坐标控制交汇点为中心，预留200×200mm方洞作为交会点的传递观测孔，采用DJ3型激光精纬仪，天顶法垂准传递。测量时将仪器精确对中 ，仪器纵轴完全铅垂后打开激光器将仪器旋转一个圆周，直至上方光斑不在左右移动，稳定射定在十字 分划板中，锁定十字 分划板，在观测孔四边定轴线点。按此方法将其轴线点传递到各楼层上。在施测前，经纬仪必须进行校核。
4、楼层间纵横轴线的传递：
在各楼层的轴线控制交汇点传递、标定完毕后，利用室外平面控制导线网和量尺、测角三位控制法校验（测距时间内温差应小于20C）。经检验合格后，以此线作为各楼层投测的控制线，也是各楼层细部放样的基准线，待此墨线干燥后，涂刷隔离剂作保护，以防浇筑混凝土时水泥浆覆盖而无法使用。依据控制线按图纸和洽商数据用大钢尺整尺段分出墙线、建筑50cm控制线，模板就位线、门口、窗口、预留洞口线等。
5、垂直度的校核：
将轴线平行引测至建筑物外侧，用经纬仪投测来检验垂直度。
6、建筑物外墙阳角的控制：采用每角两边从下向上弹测10㎝控制线，模板上也弹出10CM控制线，在阳角模就位时用经纬仪跟踪控制的方法，保证阳角的顺直。

五、标高控制：
1、水准点位置：在施工现场引测不少于三个水准点，通过校核后加以保护。
2、钢筋标高抄测：在模板就位后和墙体砼施工之前进行，利用水准仪和塔尺或钢尺从标高控制点处引测，抄测点主要分布在墙体结点处，用红油漆标注。用于控制墙体砼标高。
3、墙体+0。50m线抄测：在墙体模板拆除后和顶板支撑之前用水准仪和塔尺和钢尺从标高控制点处引测出两个标高，一个标高点作为标高抄测，另一个标高点作为复核用。给每段墙体施工段引2—3个点（点位分布在每段墙体的两端）。经校核合格后弹墨线，并在楼梯间用红油漆标注相对标高。依据墙体+0.50m线放出顶板模板线、楼梯模板线，并要比模板上口高3mm控制线，然后距此控制线分出门口线、预留洞口位置线、隔断墙线、砌筑墙线，作为检查墙体钢筋、门口偏位情况和控制预留洞口、预埋管线位置。
4、钢筋+0.50m标高抄测：在顶板模板施工过程中进行，用准仪和塔尺依据墙体+0.50m上标高控制点先对已抄完的标高进行检查校对，然后在门窗洞口处加测标高点，用红油漆标注。作为以后控制门、窗、预留洞、预埋件和水电预埋标高。

六、建立立面内控网：
以平面内控网为基准线，通过用经纬仪投测、平行移动等测量手段，将平面控制网引测至墙柱立面上，形成立面内控网，完成建筑物各分项工程施工过程的立面位置控制任务。
1、围护墙砌筑阶段
在横向填充墙砌筑前，将围护墙轴线引测至柱墙等侧面，每层上下各一点，并弹线连接，使围护墙砌筑由传统的平面控制改为立面形象控制，在砌筑过程中，以立面轴线为准随时用小钢尺检测墙身的垂直度，便于随时纠正，解决了以往控制、检查不便的问题。
2、门窗安装阶段
采用与前面同样的投测方法，按相应的外装饰类型，预先确定门窗框内皮精确位置弹线于门窗洞口侧面墙体上。安装时，依据此线拉上下各一道横向墨线，使门窗框内皮严格地处于墨线位置上，以提高窗框内皮精确位置弹线于门窗洞口侧面墙体上。安装时，依据此线拉上下各一道横向墨线，使门窗框内皮严格地处于墨线位置上，以提高门窗安装的整体预控精度。
3、墙装饰阶段
用经纬仪定出外墙距角10cm大角垂直线，确定出贴饼厚度，竖向每层在楼板上平设一点，水平向每3m设一 点，然后以此贴饼为准，再拉线加密贴饼（一般水平与竖向间距1.5m），一层高度为一施工段，克服了风力、高度、外脚手架对贴饼精度的影响。
4、内墙粉刷阶段
内墙面抹灰前，将平面控制网投测至墙身上，并按拟定抹灰厚度在两端阴角处弹测抹灰控制线，抹灰时以此线为准，拉线、贴饼、冲筋，有效降低抹灰层的厚度，提高了表面平整度。

七、结构施工测量允许偏差：

序号
项 目
允许偏差
测量标准

1
轴线控制网
测角中误差
±12
边长相对中误差
1/15000
2
基础垫层标高

±15 mm
3
轴线竖向投测
每层
3mm
总高H£30 m(30<H£60)
5 mm (10mm)
4
主轴线长(L)
L£30 m时
±5 mm
30 m<L£60 m
±10 mm
60 m<L£90 m
±15 mm
90<L
±20 mm
5
局部轴线

±2 mm
6
门窗洞口线

±3 mm
7
标高竖向传递
每层
±3 mm
总
高
H£30 m
±5 mm
30 m<H£60 m
±10 mm
60 m<H£90 m
±15 mm
八、主要测量仪器配置表
序号
名称
型号
数量
检验编号及运行状态
1
经纬仪
TDJ2E
1台
长字第081号、良好
2
激光垂准仪
DZJ3
1台
长字第082号、良好
3
水准仪
DS3
1台
长字第025号、良好
4
50m钢卷尺
——
1把
长字第147号、良好
5
5m钢卷尺
——
1把
长字第148号、良好
