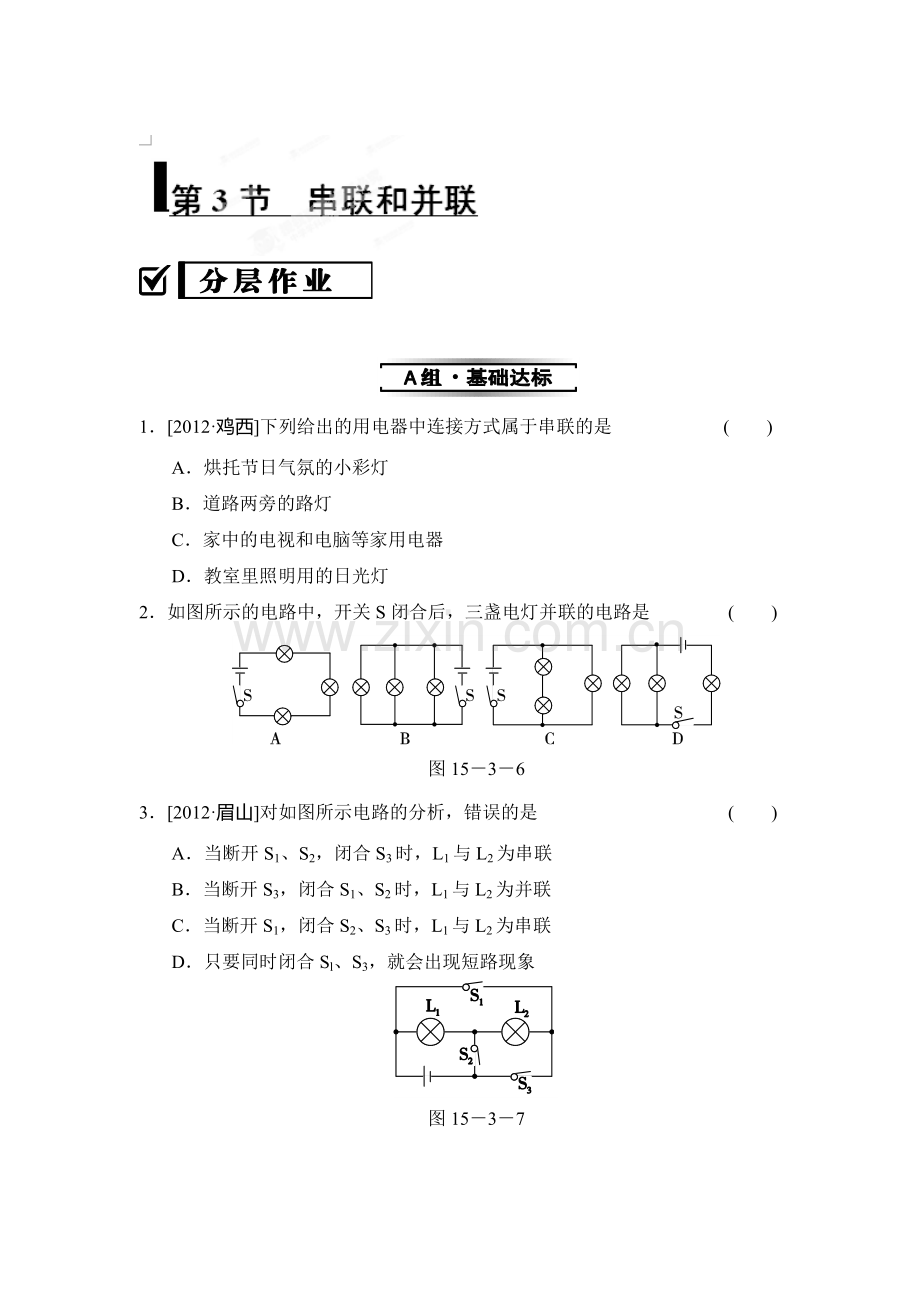

1．[2012·鸡西]下列给出的用电器中连接方式属于串联的是 (　　)
A．烘托节日气氛的小彩灯
B．道路两旁的路灯
C．家中的电视和电脑等家用电器
D．教室里照明用的日光灯
2．如图所示的电路中，开关S闭合后，三盏电灯并联的电路是 (　　)

图15－3－6
3．[2012·眉山]对如图所示电路的分析，错误的是 (　　)
A．当断开S1、S2，闭合S3时，L1与L2为串联
B．当断开S3，闭合S1、S2时，L1与L2为并联
C．当断开S1，闭合S2、S3时，L1与L2为串联
D．只要同时闭合Sl、S3，就会出现短路现象

图15－3－7

图15－3－8

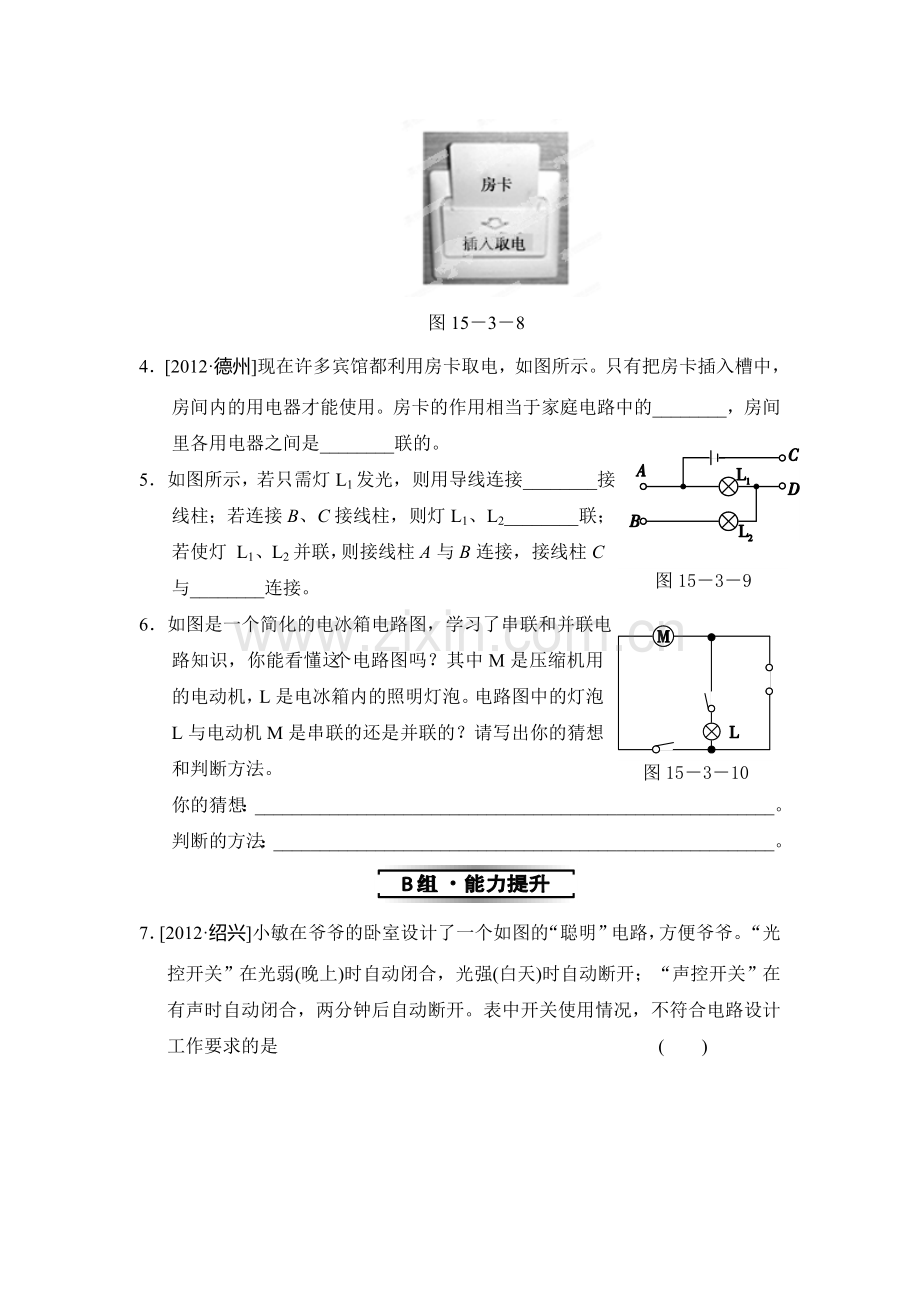

4．[2012·德州]现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的________，房间里各用电器之间是________联的。
图15－3－9
5．如图所示，若只需灯L1发光，则用导线连接________接线柱；若连接B、C接线柱，则灯L1、L2________联；若使灯 L1、L2并联，则接线柱A与B连接，接线柱C与________连接。
图15－3－10
6．如图是一个简化的电冰箱电路图，学习了串联和并联电路知识，你能看懂这个电路图吗？其中M是压缩机用的电动机，L是电冰箱内的照明灯泡。电路图中的灯泡L与电动机M是串联的还是并联的？请写出你的猜想和判断方法。
你的猜想：________________________________________________________。
判断的方法：______________________________________________________。

7．[2012·绍兴]小敏在爷爷的卧室设计了一个如图的“聪明”电路，方便爷爷。“光控开关”在光弱(晚上)时自动闭合，光强(白天)时自动断开；“声控开关”在有声时自动闭合，两分钟后自动断开。表中开关使用情况，不符合电路设计工作要求的是 (　　)

图15－3－11
选项
电路设计工作要求
开关使用情况
A
白天，灯不亮
闭合S2
断开S1
B
晚上，睡前，灯亮
断开S2
闭合S1
C
晚上，拍拍手，灯亮
闭合S2
断开S1
D
晚上，遇打雷，灯不亮
断开S2
闭合S1
图15－3－12
8.如图所示，在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到。已知闭合开关时两灯均亮，断开开关时，两灯泡均熄灭，这两个小灯究竟是串联连接，还是并联连接？试写出判断方法。

9．学校要举办科普知识竞赛，请你设计一个抢答器，要求不论哪一组按开关，主持台上的电铃要响，而且用不同颜色灯泡告示主持人是第几组按开关。按上述要求将图所给的器件连成电路。

图15－3－13
答案解析
1．A
2．B　【解析】 图中A为串联电路，C、D为混联电路。只有B为并联电路。
3．C　【解析】 当断开S1，闭合S2和S3时，L2被局部短路，电路中只有L1工作。
4．总开关(开关)　并
5．C、D　串　D
6．灯泡L与电动机M是并联的　因为压缩机用的电动机和电冰箱内的照明灯泡各自独立工作，互不影响
7．B　【解析】 识别电路图可得，开关S2为总开关，要想灯亮，则开关S2必须首先闭合。选项B中，断开S2，则其他开关无论如何，灯都不会亮。
8．取下一个小灯泡，然后再闭合开关，若另一个小灯泡熄灭，则两个小灯泡是串联的；若另一个小灯泡仍然发光，则两个小灯泡是并联的。
9．如图所示。

第9题答图
