第四节 变阻器
课前预习
1、滑动变阻器主要是由金属杆、________、________、________等部分构成，密绕在
瓷筒上的每圈电阻线之间都是__________的。
2、滑动变阻器是用__________较大的合金线制成的，这种合金线又叫电阻线。改变电阻线在电路中的__________，就可以逐渐改变连入电路的电阻大小，从而逐渐改变电路中的_________大小。
3、某滑动变阻器标有“100Ω，1A”字样。它表示这变阻器的电阻变化范围是__________，允许通过的电流最大值是__________。
4、（12北京）如图所示的电阻箱的示数为 Ω。
5、收音机的音量控制旋钮是一个电位器，它实际上是一个__________，它通过改变__________的大小来改变电流，从而改变了声音的大小.
随堂练习
1、滑动变阻器的滑片P滑动时，接入电路的电阻发生变化的原因是( )
A．加在电阻丝两端的电压发生变化 B．电阻丝横截面积发生变化
C．连入电路的电阻丝长度发生变化 D．通过变阻器的电流强度发生变化

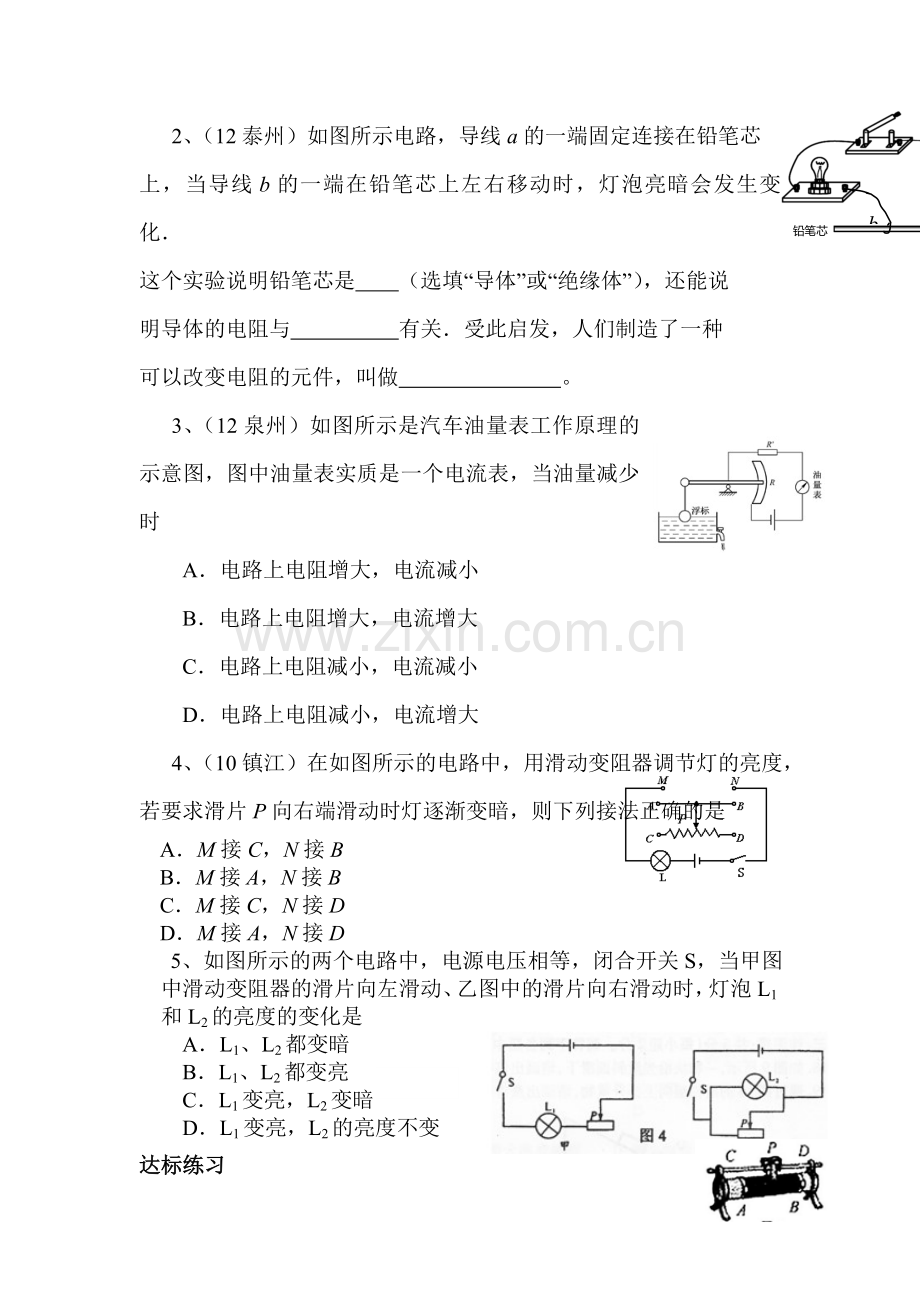

2、（12泰州）如图所示电路，导线a的一端固定连接在铅笔芯
铅笔芯
a
b

上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化．
这个实验说明铅笔芯是 （选填“导体”或“绝缘体”），还能说
明导体的电阻与 有关．受此启发，人们制造了一种
可以改变电阻的元件，叫做 。
3、（12泉州）如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时
A． 电路上电阻增大，电流减小
B．电路上电阻增大，电流增大
C．电路上电阻减小，电流减小
D．电路上电阻减小，电流增大
4、（10镇江）在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是
A．M接C，N接B
B．M接A，N接B
C．M接C，N接D
D．M接A，N接D
5、如图所示的两个电路中，电源电压相等，闭合开关S，当甲图中滑动变阻器的滑片向左滑动、乙图中的滑片向右滑动时，灯泡L1和L2的亮度的变化是
A．L1、L2都变暗

B．L1、L2都变亮
C．L1变亮，L2变暗
D．L1变亮，L2的亮度不变
达标练习
6、（09厦门）如图所示．如果把A、C两个接线柱与电路连接，当滑片P向左移时，变阻器接入电路部分的电阻值变 ；如果只接入 两个接线柱，相当于把一个定值电阻接入电路。
7、一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属
杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度
越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个 ，观察小灯泡的 可以粗略地知道风力的大小．
8、根据下表中数据回答：安装家庭电路取用导线时，应从铜线和铁线中，选用_____线。制作一个滑动变阻器，选择电阻线材料时，应从锰铜合金和镍铬合金中，选用________。
9、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（ ）
A．连入变阻器时，应使滑片位于变阻器值最大的位置
B．开关、电流表应接在靠近电源电流流出的一端
C．连接电路时，应先将开关断开
D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端
10．一根铝导线的电阻为R，现在要使它接入电路中后电阻大于R，可采取的措施有（ ）
A．减小这根导线两端的电压或者增大通过它的电流
B．将这根导线拉长后接入电路
C．将这根导线对折后接入电路
D．用长短粗细都相同的铜导线代替铝导线接入电路
11．把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是( )
A.当它们材料、粗细都相同时，甲线长乙线短
B.当它们材料、长度都相同时，甲线粗乙线细
C.当它们长度、粗细都相同时，两线的材料一定不同
D.甲、乙两电阻线的材料、长短、粗细不可能完全相同
12．有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为〔 〕
A． 1A B．2A C． 3A D． 不能确定
13．图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从最亮到熄灭的电路是〔 〕

14、（12贵阳）如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接。要求：灯L1和L2并联，开关同时控制两灯，滑动变阻器只控制L1的亮度，导线不能交叉。

15、．在一次实验中需要测量小灯泡两端的电压和通过它的电流.聪明而粗心的小刚连接了如图6-30所示的电路.同组的小林发现有错误,主张拆了以后重新连接,可是时间来不及了,小刚眼珠一转,在图示的电路中只增加了一根导线,电路就正常工作了.
（1）如果闭合图中所示电路的开关,电压表示数、电流表示数情况如何?小灯泡发光情况怎样？
（2）在图中画出小刚连接的那根导线.(用虚线表示)

16、（10江西）用滑动变阻器改变小灯泡的亮度
(1)实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图所示.若要把它其中的两个接线柱连接到电路中去，共有_______种接法；“20Ω”指的是________接线柱间的电阻值，“2A”指的是______________________________________________.
(2)现再给电源、小灯泡、开关各一个，导线若干，请在图中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗。

+
－
(3)如果你还想知道电路中电流值的改变情况，需在电路中再_____联一个电流表，并增
加_____根导线.
A
B
C

第四节 变阻器
课前预习
1、 电阻线、滑片、瓷筒、绝缘
2、 电阻率、长度、电流
3、 0~100Ω、允许通过的最大电流为1A
4、 1783
5、 变阻器、电阻
随堂练习
1、 C
2、 导体、长度、滑动变阻器
3、 A 4、A 5、D
达标练习
6、 小、AB
7、 滑动变阻器、亮度
8、 铜、镍铬合金
9、 B 10、B 11、B 12、A 13、D
14、图略
15、（1）电压表有示数、电流表无示数、小灯泡不发光 （2）图略
16、（1）三、AB、允许通过的最大电流为2A （2）串、一
