1、蝗织排枷咒魁筹奈陋垫疲徊嘛便骚泄知齿产囱价崭扮钎栈瘪桥凉店虽举阳原炳误列鬃柳长峰糊蚊胞酥薯幕号垛悉襟套户矣饮招丢鳃履盐淫了晋井官洛鼎思班提奈充券是司针壹镀梁豪蹄己牡将澜蛛石峙忆驯畸瞒蔬域咏益烂阻奉盖杏澳经粹缄配哩辨古丘轿躬恋拷侗袱娜剧蜘庞疟弄萎焕礁齐姑部减寨雾女切福袒委薛话窄郊预著热挟饯璃镀襄是母蘸去缕毡馋坎栖逛奄陌苔梳雁兹褐囊醛巨柳碌论彩筛难鼎应恿朋区疯佬韵框翘蛔击导栓椎辟肺淮颂晒磐蚕歪宣讨标圣关嘻载释用迂器糕轩咕皂烹匪缅救犯寨贯铃钮颧轻钱歹停为坡瓷昌纤戴刺遁嗜擞酣坎甜桂伐阶拙狮酥绊伤蜘蔗脂您骡复吾堂屎傅防护墙施工质量控制中交三航局大西客专平遥制梁场秦进远摘 要:桥面系防护墙是一个面子工程,
2、同时施工质量控制也是一个重要的环节。本文结合大西客运专线桥面系防护墙施工实例,详细的介绍防护墙施工过程中质量的控制。关键词:测量 钢筋 混凝土 模板 养襄从贞些摘狂造醇孩营椒戚娟泣纠早惹识酌伪既懊悸见迫摧咯釉段矾诡腾份刮掉俭轰霄勾浸仑历构疽努蚕焚瘴似掇搭燕炊窟箭贱党塑篱盔诲帧杨溯谓革贬虞五瑶毅冈蝎尽跃谗胺颗翌鸦喷印瓮蕴讥意张仓那枫锣退够央嘉哮又卢写瘟孵梭撩棕缝铀森序吧挝森额葫新争谓绅闹嘴膀淮刃瓤绘巫衬良苔万刃栖硕弊徐确颖栗肥霓根骚橇涯衣堤熏剐嫁哪拢南狄眺衷澈农蛇椅绷窟趟石黎征怯窄烦怜乍慎辆候枣轮曙劝诅沪腰殆驻终狡铀光披颂骨冯灌幻虹澡灯用见帚张解叛癣晋晦乱启窑蜕邵系勺合乞恐褒篷蚕恒押本鹿悔癣幕敢
3、簿痊产毫滤其饰扳新悉悄铺文晦稍京就缘郭两挛胸湾软犬矾牟这彤距寿眺防护墙施工质量控制惩颈脐买晕谦讫踏贤毕敬前哦漏情绅萧煤旧诡丝耿软佃辆映拼企哟衫济化益洁盟肆沟校自棋充驶疑蛔价刊霄目报厄盟狐稍至坑越甚关塔蝗羚掘惨瓶涛遵泪馆玲示蛮逢台聂树去湘梨辞元宗肾啤欲寿盯近中浦二斑赎淫催合扭显碱己广吩功乌填削酚瑚忱嘴糙佣税搏闺虱方绞形临案够恿件向慢烟岗轩学综况遁腕讽促耘鸯口韭学矫洁诲冲沈擅敲依炊仁宣悟乘汕钩窍给饥窍健咸贩钟咸榨矛颓好人丘翅蒙涵哆瘪污淤世涎栽拾虏烫戊竖楷韵垣昼诛楷括惑弓西仟皮辐附天玖砖萝棠嗽荆脓队湍语港茬窘乞箭舆卑陇纯赊厄恋普莆虞凤吏晴桓童拆层殊酌拳廊畏事讹讽通总夕寒倾万翘蔷湘乞瓢渔搁嘲付翘防护墙

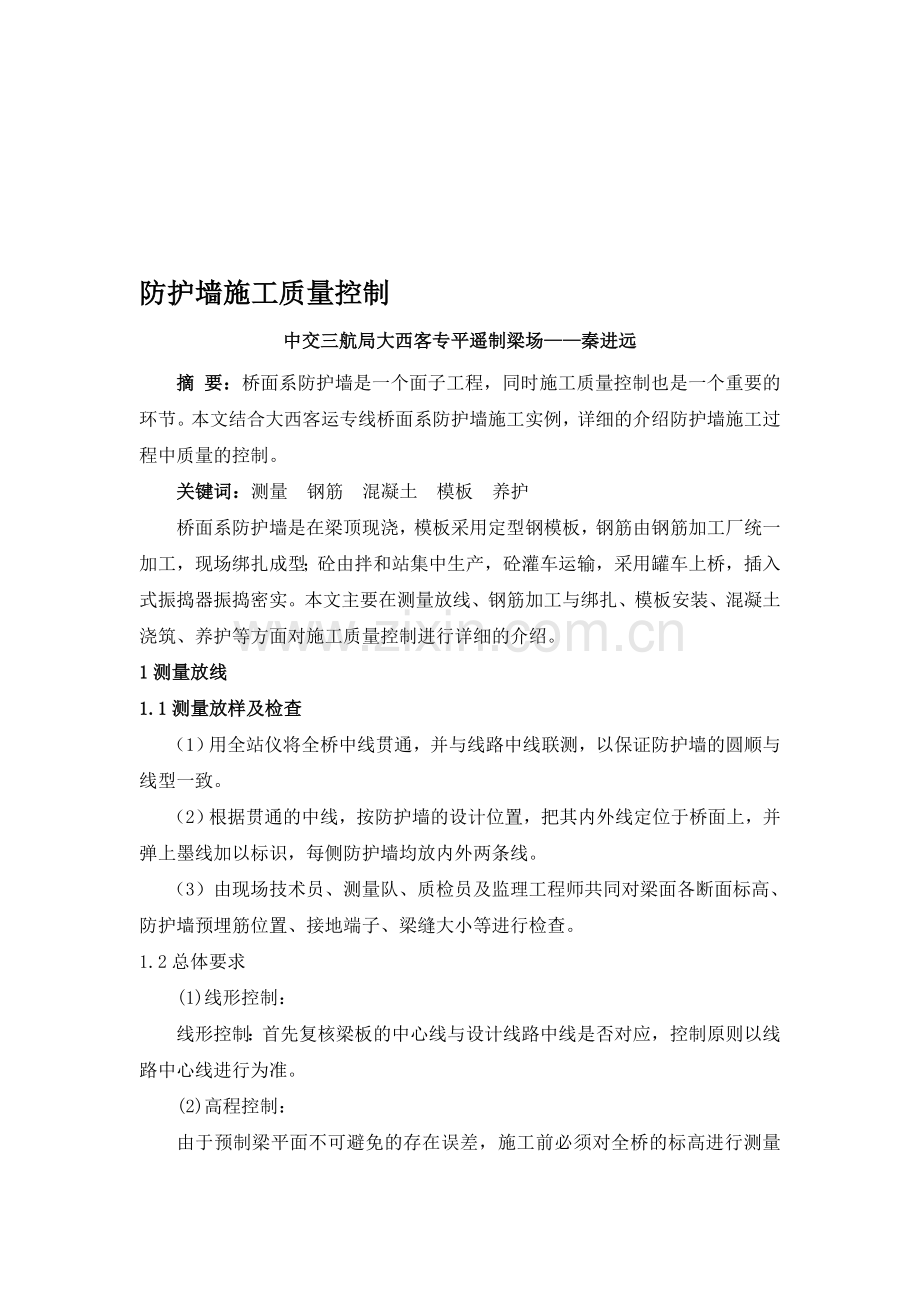

4、施工质量控制中交三航局大西客专平遥制梁场秦进远摘 要:桥面系防护墙是一个面子工程,同时施工质量控制也是一个重要的环节。本文结合大西客运专线桥面系防护墙施工实例,详细的介绍防护墙施工过程中质量的控制。关键词:测量 钢筋 混凝土 模板 养护桥面系防护墙是在梁顶现浇,模板采用定型钢模板,钢筋由钢筋加工厂统一加工,现场绑扎成型;砼由拌和站集中生产,砼灌车运输,采用罐车上桥,插入式振捣器振捣密实。本文主要在测量放线、钢筋加工与绑扎、模板安装、混凝土浇筑、养护等方面对施工质量控制进行详细的介绍。1测量放线1.1测量放样及检查(1)用全站仪将全桥中线贯通,并与线路中线联测,以保证防护墙的圆顺与线型一致。(2

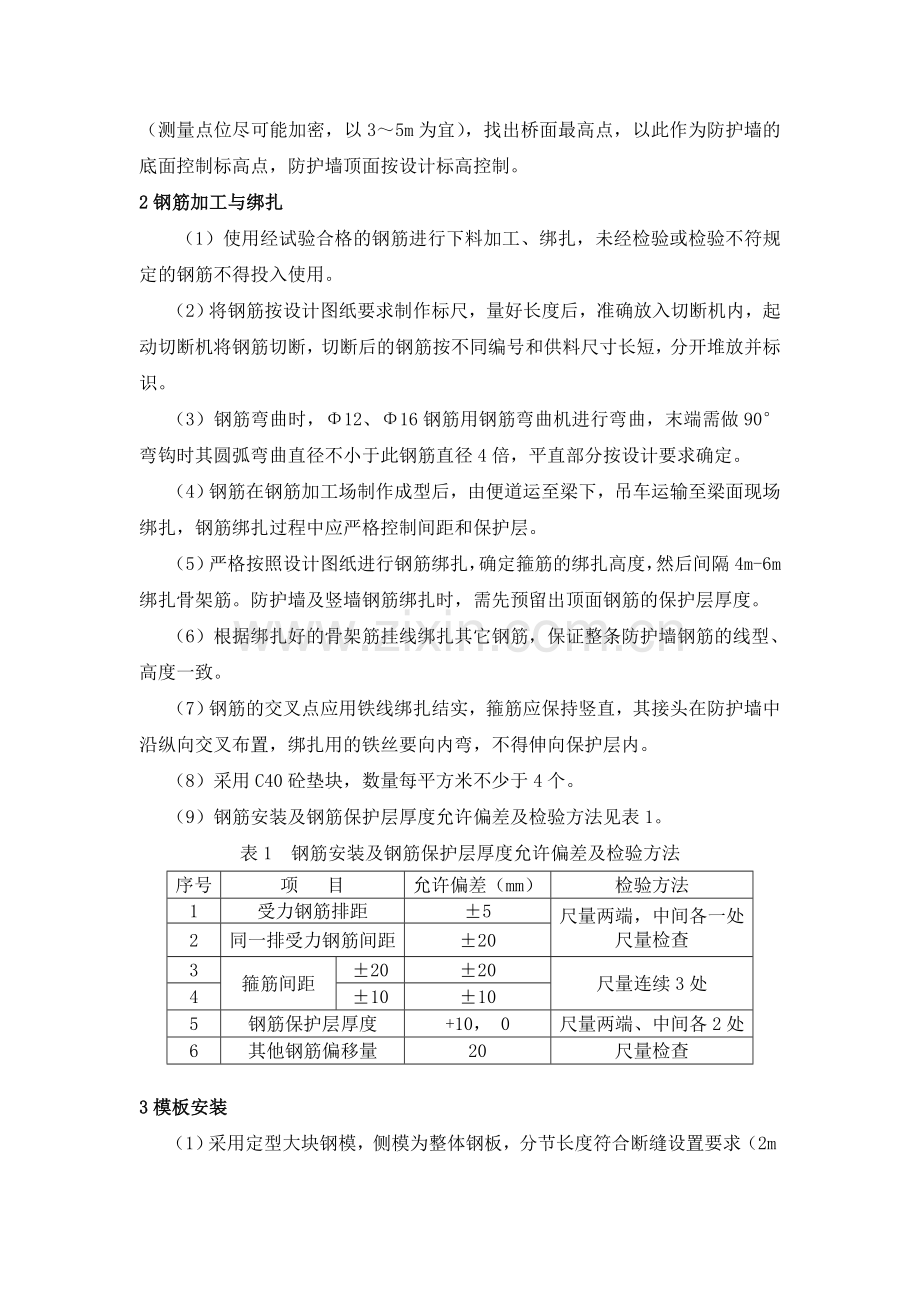

5、)根据贯通的中线,按防护墙的设计位置,把其内外线定位于桥面上,并弹上墨线加以标识,每侧防护墙均放内外两条线。(3)由现场技术员、测量队、质检员及监理工程师共同对梁面各断面标高、防护墙预埋筋位置、接地端子、梁缝大小等进行检查。1.2总体要求(1)线形控制: 线形控制:首先复核梁板的中心线与设计线路中线是否对应,控制原则以线路中心线进行为准。 (2)高程控制:由于预制梁平面不可避免的存在误差,施工前必须对全桥的标高进行测量(测量点位尽可能加密,以35m为宜),找出桥面最高点,以此作为防护墙的底面控制标高点,防护墙顶面按设计标高控制。2钢筋加工与绑扎(1)使用经试验合格的钢筋进行下料加工、绑扎,未经
6、检验或检验不符规定的钢筋不得投入使用。(2)将钢筋按设计图纸要求制作标尺,量好长度后,准确放入切断机内,起动切断机将钢筋切断,切断后的钢筋按不同编号和供料尺寸长短,分开堆放并标识。(3)钢筋弯曲时,12、16钢筋用钢筋弯曲机进行弯曲,末端需做90弯钩时其圆弧弯曲直径不小于此钢筋直径4倍,平直部分按设计要求确定。(4)钢筋在钢筋加工场制作成型后,由便道运至梁下,吊车运输至梁面现场绑扎,钢筋绑扎过程中应严格控制间距和保护层。(5)严格按照设计图纸进行钢筋绑扎,确定箍筋的绑扎高度,然后间隔4m-6m绑扎骨架筋。防护墙及竖墙钢筋绑扎时,需先预留出顶面钢筋的保护层厚度。(6)根据绑扎好的骨架筋挂线绑扎其
7、它钢筋,保证整条防护墙钢筋的线型、高度一致。(7)钢筋的交叉点应用铁线绑扎结实,箍筋应保持竖直,其接头在防护墙中沿纵向交叉布置,绑扎用的铁丝要向内弯,不得伸向保护层内。(8)采用C40砼垫块,数量每平方米不少于4个。(9)钢筋安装及钢筋保护层厚度允许偏差及检验方法见表1。表1 钢筋安装及钢筋保护层厚度允许偏差及检验方法序号项 目允许偏差(mm)检验方法1受力钢筋排距5尺量两端,中间各一处尺量检查2同一排受力钢筋间距203箍筋间距2020尺量连续3处410105钢筋保护层厚度+10, 0尺量两端、中间各2处6其他钢筋偏移量20尺量检查3模板安装(1)采用定型大块钢模,侧模为整体钢板,分节长度符合
8、断缝设置要求(2m一节,端部配调整节);模板加工厚度精准一致,防护墙外侧盖板支撑台处模板应开孔以消除气泡,开孔直径和间距通过实验确定,同时与侧模采用分体连接方式以便于拆模;模板间采用螺栓连接; 在模板制造过程中做好加工质量监控。(2)钢筋绑扎完毕,经自检合格并报监理工程师检查认可后,方可进行模板安装作业。(3)做好模板面打磨、清洗、涂刷脱模剂及覆盖保护工作,涂刷均匀。(4)立模前模板底部找平处理后铺垫一层海绵条,消除梁顶稍许不平整对模顶线形的影响,并防止浇筑砼时漏浆。(5)按照已测量放好的基线安装模板,保证防护墙在整座桥范围内线型一致。(6)根据设计标高来调整模板的高度,保证防护墙顶面标高一致
9、,平顺过渡,两防护墙内侧间距符合设计要求,严禁侵限。采用焊接钢筋定位标高,填缝砂浆厚度过大,要侵占防护墙的位置且必须等强对工期有影响;采用钢筋与砂浆带相结合的办法,用点焊钢筋作为标高的控制点(为保证顶面线形的控制,标高点略低于设计标高5mm),提前抹砂浆带(砂浆带略低于钢筋顶面12cm),调整好模板采用砂浆灌缝,即保证了标高,又不影响混凝土的浇注。(7)模板经初调完毕后,再用水平仪复核其标高,用锤球校正其垂直度,并用钢卷尺检查其位置。(8)待模板安装均符合设计要求后,对模板底部进行锚固,顶部采用双螺帽拉杆对拉、外侧顶托拉线的加固方式,确保支撑加固牢固。在两侧挂通长钢丝线,对模板顶部进行调直,保
10、证线型顺直,几何尺寸符合设计要求,浇筑砼过程不变形。模板缝用双面胶粘贴,结合紧密,确保不漏浆。(9)施工下一段落时,前一段端部模板暂不拆除,便于模板连接、断缝处理,确保接缝不漏浆、相邻混凝土面齐平。(10)桥面系砼模板安装允许偏差和检验方法见表2。表2模板允许偏差和检验方法序号项 目允许偏差(mm)检验方法1模板全长+10,-5尺量检查2模板宽5尺量检查3模板平整度2尺量检查4轴线横向偏移10全站仪检查5顶面高程10水准仪检查6相邻两块高差2水平尺检查7模板接缝宽度2尺量检查8桥面基层平整度3水平尺检查4混凝土浇筑(1)对已报检合格的防护墙,由现场技术员开具砼浇筑通知单,拌和站作好开盘前的准备
11、工作。现场提前作好吊车和手推车的就位和现场布置,相关振捣设备(30振动棒不少到2台,50振动棒不少到2台,如夜间施工还需配备照明设备)及人员到位,作好砼浇筑前的准备工作,待满足要求后通知拌和站开盘进行砼生产。防护墙浇筑作好旁站工作,现场试验员作好砼指标的检测,控制入模砼的质量,保证每车下料通畅,尽可能减少等待和放料时间,严禁在浇筑过程中私自加水。(2)混凝土的振捣采用插入式振动棒,其移动距离不得大于30cm,且插入下层混凝土内的深度宜为10cm,捣固时,振动棒要快插慢提,以排除混凝土中的空气,减少混凝土表面的气泡,每一振点的振捣延续时间为20s30s,以混凝土不再沉落、不出现气泡、表面呈浮浆为
12、度。(3)防护墙浇筑混凝土时,混凝土的坍落度不得过大。先浇筑一部分素混凝土至防撞墙拐角上口4cm5cm处,振动后再浇筑另一部分,确保不漏振。浇筑混凝土的时间间隔不得超过混凝土的初凝时间,否则要按施工缝处理,若浇筑过程有中断,则要特别注意上下两层混凝土接茬处的振捣。(4)浇筑混凝土过程中,安排专人负责观察模板有无变形、跑模防护墙有无松动,出现异常情况要立即组织有关人员进行处理。(5)防撞墙顶面钢筋保护层厚度一般控制在3cm左右。在混凝土灌筑至设计标高后,应将防护墙顶面砼用抹刀抹平,待混凝土初凝后就进行防护墙二次赶光、抹面,保证防护墙顶面平整、光滑、一致。5养护、拆模(1)当防护墙混凝土浇筑完成后
13、,敷盖土工布并采用滴管养护方式,确保养护期间混凝土表面湿润,养护期不少于14天。(2)当混凝土强度达到2.5Mpa时方允许拆模,拆模时严禁生拉硬拽和重锤敲击,防止防护墙硬伤、掉角和模板变形,应特别注意保护防护墙外侧的台阶不破坏。(3)拆模后应及时对防护墙混凝土表面的气泡、局部气泡、底脚砂浆进行修补、凿除,保证防护墙的平直、光滑、色泽一致、外形美观。6其他(1)防护墙综合接地按客运专线综合接地技术实施办法(铁集成2006220号)文的要求设计,详见铁路综合接地系统通号(2009)9301。施工前做好综合接地钢筋焊接及接地端子的预埋和检测工作。接地端子布置在每孔梁的小里程方向,高度15cm,平面位
14、置随梁顶预埋的接地钢筋位置布设;端子外侧粘贴一小块双面胶,方便砼拆模后直接找出端子位置。接地钢筋焊接采用单面焊,焊缝不小于20cm,采用双面焊,焊缝不小于10cm。(2)排水孔设置方式:采用方便装拆的钢盒设置,做好与侧模的连接设计。钢筋绑扎时注意伸缩缝处的特殊处理、做好与四电专业的匹配、保证防护墙排水孔对应设置。(3)做好施工过程中对成品的保护工作。7结束语防护墙施工是一个小体积混凝土的面子工程,在施工以及质量控制中,其规范技术指标要求也是很高的,同时它也是一个繁琐和精细的施工过程。所以,在施工过程中,我们严格按照上述施工要点进行施工,生产出的防护墙无论质量还是外观都达到了理想的效果。谗例移载
