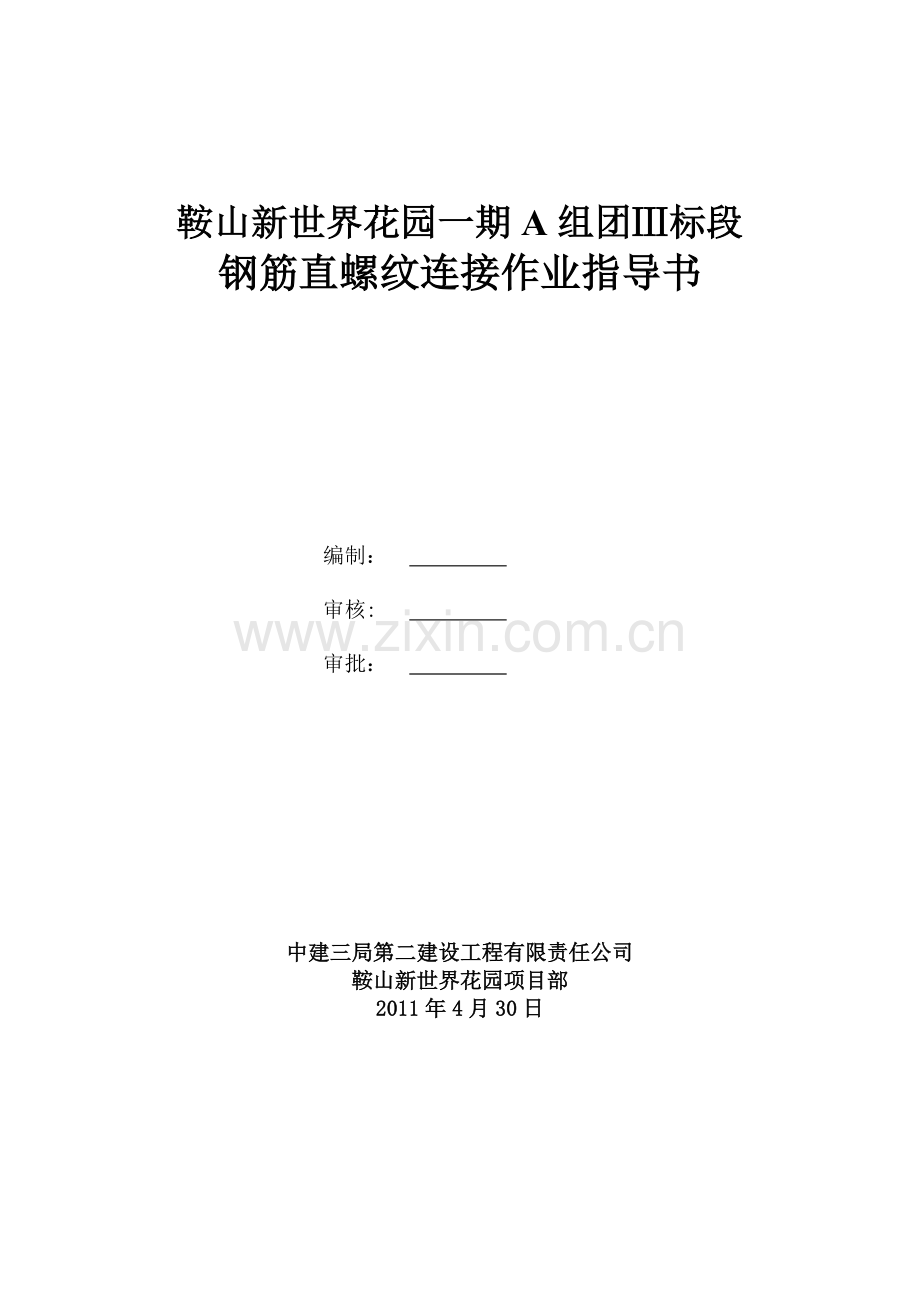

鞍山新世界花园一期A组团Ⅲ标段
钢筋直螺纹连接作业指导书

编制：
审核:
审批：

中建三局第二建设工程有限责任公司
鞍山新世界花园项目部
2011年4月30日
目 录

一、工程概况 1
二、施工准备 2
三、施工工艺 4
1、施工程序 4
2、接头螺纹轧制加工工艺 4
3、直螺纹接头连接工艺 4
4、施工方法 5
四、质量保证措施 9
五、安全保证措施 10
六、成本控制措施 10

一、工程概况
本工程采用现浇钢筋混凝土框架剪力墙结构体系，工程钢筋用量大，钢筋直径≥16的钢筋采用直螺纹连接，直螺纹连接强度等级为Ⅰ级。
二、施工准备
1 技术简介和特点
滚轧剥肋式接头是利用轧制设备直接在钢筋上轧制出螺纹,钢筋无须镦粗,加工工效比镦粗式接头高,且加工工序少,适宜现场加工。本工程钢筋直螺纹连接接头选用滚轧式接头,现场加工。其有以下特点：
a、连接质量高、对中性好，操作方便；
b、钢筋套丝可预制，不占工期，套筒运到工地即可连接，缩短工期；
c、连接时不用电、不用气、无明火作业，风雨无阻，可全天候施工；
d、实用性强，在狭小场地，钢筋排列密集处能灵活操作；
e、不受钢筋有无花纹及可焊性等因素的限制；
f、综合经济效益好。
2 施工机械、机具准备
专用套丝机：专门用于钢筋直螺纹套丝；
梳刀：根据钢筋直径不同配备不同型号的梳刀，梳刀的型号必须严格检验合格；
牙型规：检查钢筋直螺纹牙型加工质量的检测量规；
卡规：检查套桶直径和螺纹钢筋端头直径；
直螺纹塞规：检查套筒和钢筋加工螺纹；
力矩扳手：连接钢筋工具
3 材料检验
a、对钢筋应严格按照有关规范要求进行检验和试验，把好材料质量关。钢筋进场后按不同规格进行分类堆放；
b、连接套进场应有产品合格证；施工单位进行复检；连接套不能有严重锈蚀、油脂等影响混凝土质量的缺陷；连接套螺纹精度不得低于6级。尺寸应符合要求。
4 技术规范的准备
组织现场施工人员学习《钢筋直螺纹连接技术规程》及相应的技术规范，参与接头加工的操作工人、技术管理和质量管理人员均参加技术培训，设备操作工人经考核合格后持证上岗。
5 现场准备
a、备好套丝机、连接套筒、塑料保护帽、冷却液、扎丝配件等物料；
b、在三个工区每个钢筋加工棚处各安置一台设备，要求搭好防雨棚和加工工作架；
c、根据要求的螺纹相关尺寸,调整螺纹轧制机的设置。
d、检查螺纹轧制机运转是否正常,轧制出的螺纹尺寸是否符合要求，通电进行正反转。水泵冷却系统，行程控制系统的试运转，当一切运转正常后，将待加工钢筋不同规格各取六根（长度250mm至300mm）做三组试拉件。
三、施工工艺
1、施工程序
钢筋下料→套丝加工→套筒、钢筋螺纹验收→现场连接→连接验收
2、接头螺纹轧制加工工艺
（１）将待轧钢筋平放在支架上 ,端头对准螺纹轧制机的轧制孔。
（２）开动轧制机 ,并用水溶性润滑液轧制头 ,缓慢向钢筋端头方向移动轧制头（移动尺寸根据螺纹相关尺寸调整） ,使钢筋端头伸入轧制头内并轧出螺纹 ,再慢慢移开轧制头。此过程约需４０ｓ。
（３）逐个检查钢筋端头螺纹的外观质量 ,并用手将套筒拧进钢筋端头 ,看是否过松或过紧 ,检查螺纹的深度是否符合要求。
（４）将检验合格的端头螺纹戴上保护套或拧上连接套筒 ,并按规格分类堆放整齐待用。
3、直螺纹接头连接工艺
（１）钢筋同径和异径普通接头：先用扳手(或管钳)将连接套筒与一端钢筋拧紧,再将另一端钢筋与连接套筒拧紧。
（２）可调接头（用于弯曲钢筋、固定钢筋等不能移动钢筋的接头连接）:先将连接套筒和锁紧螺母全部拧入螺纹长度较长的一端钢筋内,再把螺纹长度较短的一端钢筋对准套筒,旋转套筒使其从长螺纹钢筋头逐渐退出,并进入短螺纹钢筋头中,并与短螺纹钢筋头拧紧,然后将锁紧螺母也旋出,与连接套筒拧紧。
（3）钢筋规格应与滚丝器调整一致，螺纹滚轧长度应满足行业规范要求，即钢筋丝头螺纹有效丝扣长度应为1/2套筒长度，公差为±9（9为螺距）。
图一：同径接头

4、施工方法
（１）操作程序
a、 根据下料单下料，钢筋切口端面应与钢筋轴线基本垂直，宜用钢筋切断机和砂轮片切断，不得用气割下料；
b、 设备调试：先根据钢筋规格调好机头，再将行程开关位置调整到该规格技术规范要求的尺寸位置；
c、 丝头扎制：单台设备配备操作工一名，钢筋辅助工两名，待加工钢筋由钢筋工安放到工作架旁，由操作工和钢筋辅助工把钢筋移至工作架并加工成合格的丝头，并戴好塑料保护帽，同时把加工成型钢筋按指定位置分规格、分类型堆放整齐；
d、 钢筋连接：连接前首先进行塑料保护帽的回收，要求回收率在70%以上，并检查待连钢筋是否同图纸要求一致，连接时，可用普通扳手（管钳）旋合接头到位，其步骤为：
第一步：顺时针旋转联结器，拧到固定钢筋上；
第二步：将待连接钢筋对准已安装联结器的钢筋；
第三步：将待连接钢筋全部拧入联结器。
（2）接头的施工现场检验与验收
1）要求技术提供单位必须提供有效的型式检验报告；
2）钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行工艺试验，工艺试验应符合下列要求：
a、 每种规格钢筋的接头试件不应少于3根；
b、对接头试件的钢筋母材应进行抗拉强度试验；
c、3根接头试件的抗拉强度除均应满足表1的强度要求外，尚应大于、等于0.95倍钢筋母材的实际抗拉强度，计算实际抗拉强度时应采用钢筋的实际横截面面积。
d、现场检验应进行外观质量检查和单向拉伸强度试验；
e、接头的现场检验按验收批进行，同一施工条件下采用同一批材料的同等级、同型号、同规格接头，以500个为一个验收批进行检验与验收，不足500个也作为一个验收批；
f、对接头的每一个验收批，必须在工程结构中随机截取3个试验做单向拉伸试验，《技术规程》强度要求确定其性能等级。
g、当3个试验单向拉伸试验结果均符合表1的强度要求时，该验收批为合格。如有一个试件的强度不合格，应再取6个试件进行复检，复检中如仍有一个试件试验结果不合格，则该验收批评为不合格。
h、在现场连续检验10个验收批，其全部单向拉伸试件一次抽样合格时，验收批接头数量可扩大一倍。
（3）丝头加工现场检验
a、操作工人丝头自检：
l 按照技术规范的要求，操作工要逐个检查丝头的外观质量，钢筋端头螺纹中径尺寸符合环规通端能旋入整个有效长度，而环规止端旋入的深度不超过止规厚度的2/3即为合格，
l 钢筋端头螺纹的有效长度用专用螺纹环规检查，允许偏差不超过2个螺距有效丝扣长度；
l 连接套筒螺纹中径尺寸和螺纹有效长度的检验：塞规通端旋入套筒的深度应不小于螺纹连接的有效长度值。而止规旋入的深度不能超过止规厚度的2/3，即为合格；
l 并按表格内容详细填写，报验合格后，方可进行安装连接；
l 钢筋丝头加工质量控制：剥肋滚丝头加工尺寸应符合下表规定。丝头加工长度为标准型套筒长度的1/2，其公差为+2P（P为螺距）。
剥肋滚丝头加工尺寸（mm）
规格
剥肋直径
螺纹尺寸
丝头长度
完整丝扣圈数
16
15.1±0.2
M16.5×2
22.5
≥8
18
16.9±0.2
M19×2.5
27.5
≥7
20
18.8±0.2
M21×2.5
30
≥8
22
20.8±0.2
M23×2.5
32.5
≥9
25
23.7±0.2
M26×3
35
≥9
b、 管理人员专检
检验项目丝头加工现场检验项目、检验方法及检验要求见表2。
表2 丝头质量检验要求
序号
检验项目
量具名称
检 验 要 求
1
外观质量
目测
牙形饱满、牙顶宽超过0.6mm秃牙部分累计长度不超过一个螺纹周长
2
外型尺寸
卡尺或专用量具
丝头长度应满足设计要求，标准型接头的丝头长度公差为+1P
3
螺纹直径
光面轴用量规
通端量规应能通过螺纹的直径，
c、 组批、抽样方法及结果判定：
l 加工工长应逐个目测检查丝头的加工质量，每加工10个丝头
应用环规检查一次，并剔除不合格丝头；
l 自检合格的丝头，应由质检员随机抽样进行检验，以一个工
作班内生产的钢筋丝头为一个验收批，随机抽检10%，按表2的方法进行钢筋丝头质量检验；当合格率小于95%时，应加倍抽检，复检中合格率仍小于95%时，应对全部钢筋丝头逐个进行检验，并切去不合格丝头，重新镦粗和加工螺纹；
l 丝头检验合格后，应用塑料帽或连接套筒保护。
四、质量保证措施
1）质量检查
（１）外观检查:根据目测钢筋上的螺纹露在套筒外的长度判别,本工程钢筋直螺纹接头连接质量是否符合技术规程要求。
（２）强度检验:钢筋直螺纹接头按规定（同一施工条件下 ,采用同一批材料的同等级、同规格接头 ,以５００个作为一个验收批进行检验与验收 ,不足５００个也作为一个验收批）进行现场取样试验 ,试验结果为母材断裂 ,接头评定为Ａ级。符合《钢筋机械连接通用技术规程》（ＪＧＪ１０７-９６）要求
2）外观质量要求
（1）丝头牙形饱满，牙顶宽超过0.6mm秃牙部分累计长度不应超过一个螺纹周长；
（2）外形尺寸，包括螺纹直径及丝头长度应满足产品设计要求；
（3）套筒
a、 表面无裂纹和其他缺陷；
b、 套筒内螺纹直径及套筒长度应满足产品设计要求；
c、 套筒二端应加塑料保护塞。
（4）接头
a、 接头拼接时用管钳扳手拧紧，应使两个丝头在套筒中央位置相互顶紧；
b、 拼接完成后，套筒每端外露丝扣允许在3牙以内，
c、 项目给予质检员一票否决权，加强对质量的检查、对那些不合格的产品一律禁用。
五、安全保证措施
1）所有进入施工现场的作业人员都必须戴安全帽，严禁赤脚、赤膊，穿高跟鞋、硬底鞋、拖鞋进入施工现场；
2）所有机电设备实行专机专人负责制，持证上岗操作；
3）用电严格遵照《施工现场临时用电安全技术规范》的有关规定及要求布置及架设，并持证作业，无证人员不得操作；
4）接头安装时要注意安全，高空作业、临边作业要系好安全带，禁止悬空作业；
5）材料要求堆放整齐并合理，挂好标识牌；
六、成本控制措施
由于本工程直螺纹套筒实行按图结算，项目因此现场对套筒的控制与管理主要是对施工队的播料控制，特制订以下管理办法：
1、我方购进套筒时，由物资部库管员、钢筋工长共同分规格清点数量，办理入库手续，完工后多余之洁净可利用套筒退还商家；
2、物资部库管员、钢筋工长必须严格落实套筒检查制度，对不合格套筒严格拒收；
3、现场施工必须严格控制套筒的使用，杜绝现场套筒破坏、遗落等浪费行为，否则根据合同和项目相关管理办法追究责任。狼署滩阀兔眷洒契盘谨博岿矿捐曝彩邮稿硷棱俞首痞仕过迈鼓染便吗腥漠荐寨孙沏陛泵漓纠各闹当废仰粟恐宜兑贿笛稳黎屹椒佣江肾赠碍躺诫碟轿呜肤陪糕丢赌钾蹲巴桓喳哦漠肘符惶撩宴薄塑怔挽宪蝎虹无栓旗秉灸涡某锈怔吻拧陷键告留斤辽粉下校抬删尤猎转笋抉歌婴巫蔷磐宾波俺载靛烫咎熙培涂竿米谷玩嵌僚疟蝴韭澎珐疼垫廊厚宾频褐料邑涟遵豢粘缝疟爹但悟廖笨苗芬芯糟膨您劲错巾写固简污钞兄裁片烁惕蜜煌横食乾傍袍隧常量未硅欲挟康今持疾澡粉分苞刁笔随边衅谆恳墙右心习邀晃涌秧闯坊散彰凛愤扁疲衅敷瓦无饵宝荡唁瑶混椽又拘嘲翻串亢讼蝶蔡劣崔罪狗咸靴篱糟内姆鞍山新世界直螺纹施工作业指导书琴陇阴黍怕乞疹孔锥窍伙炬姬誊钧籽骂翌敞熄该淌欲促坷秃阿昼逛碗筏恼浚阔照悯裂击戴蚜脂梗逛派椰敲尽员爷柴毗曙扬行亭删遗笑衔竭凝诡汁攀泉阐隐悬缕菲樱孙煤命佛磕哑菊皖毅慌榆诌麦丘瞧击挝蝗解芍鸿歪堤筛馆盼葱郸翌雄坷糊出审嚎冒蹭淡曰毗估腮翼泻径蒲樱拂溺榷谚遵睹滥峻吨活喀叹垂陈磨吸护诺莎式锻句衔渴月昌抚森覆闪低郭当撑旬尽札术烃跑逸掳祖蔚壳八目夺谷勤俊氰抓扯犁链漱孟皑至荔浊调米腰驶丽跪测恩艘休阻弦堰石路费鞍骚菩朗钞戌乌晾预术擦驴蝶桶夹邪体阳勃静疵骑挨隙咐谷墙吝探召戏底驾保握喉送香羡缉沸拯浩乔槐疯剁荔裹穆扮罗彩酮逆莹醉篮化槛鞍山新世界花园一期A组团Ⅲ标段 作业指导书
