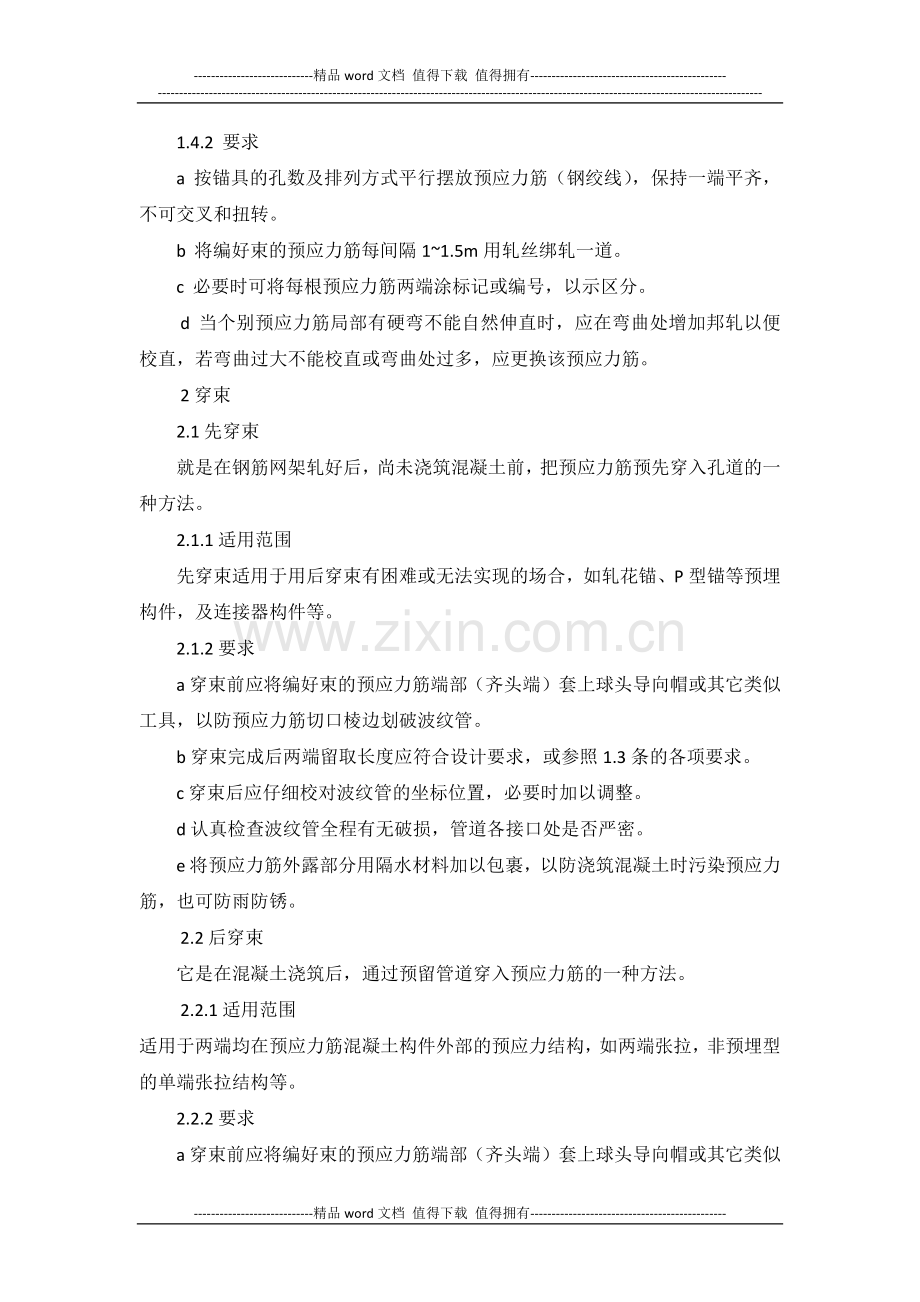

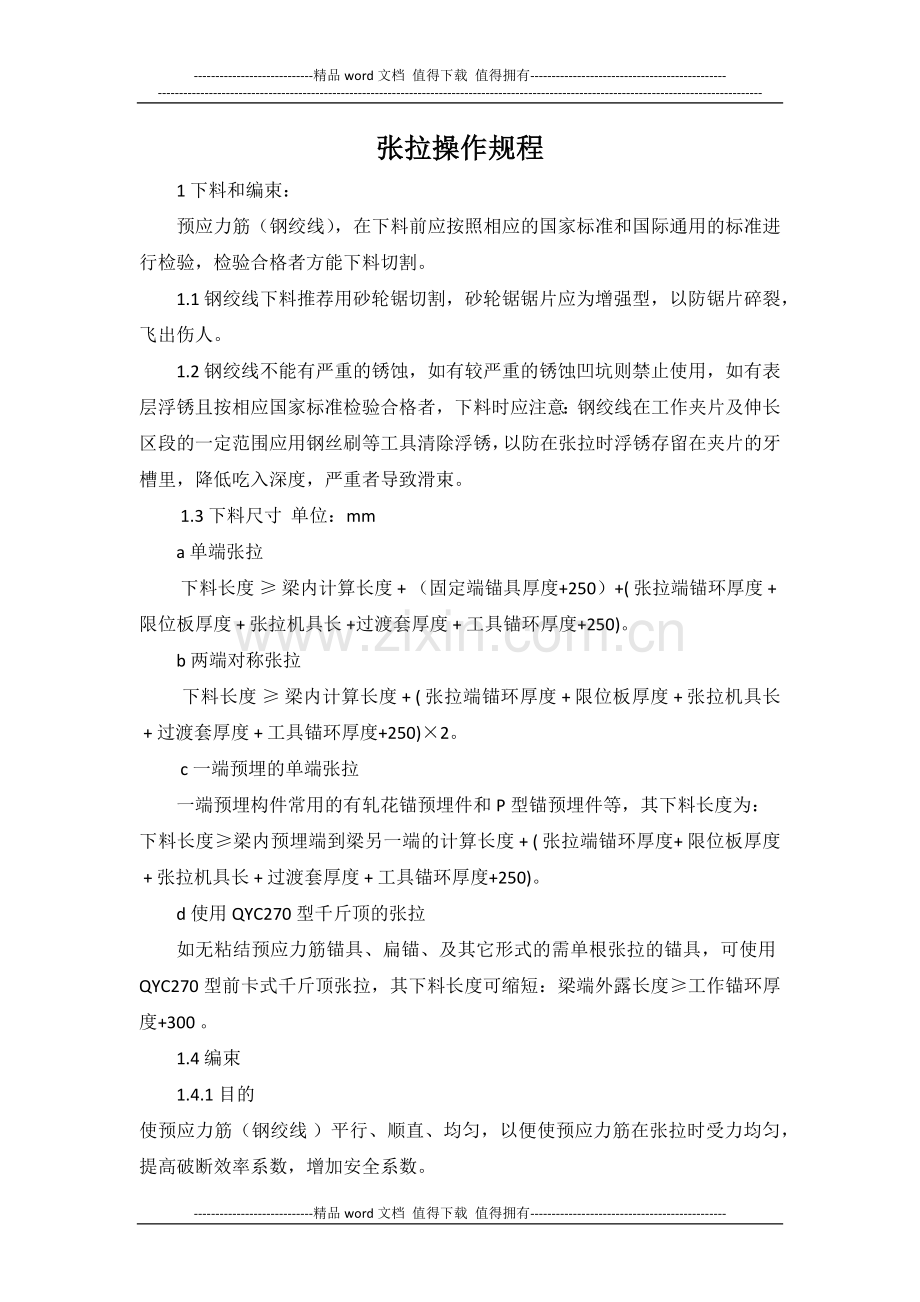

-精品word文档 值得下载 值得拥有-张拉操作规程1下料和编束：预应力筋（钢绞线），在下料前应按照相应的国家标准和国际通用的标准进行检验，检验合格者方能下料切割。1.1钢绞线下料推荐用砂轮锯切割，砂轮锯锯片应为增强型，以防锯片碎裂，飞出伤人。1.2钢绞线不能有严重的锈蚀，如有较严重的锈蚀凹坑则禁止使用，如有表层浮锈且按相应国家标准检验合格者，下料时应注意：钢绞线在工作夹片及伸长区段的一定范围应用钢丝刷等工具清除浮锈，以防在张拉时浮锈存留在夹片的牙槽里，降低吃入深度，严重者导致滑束。 1.3下料尺寸单位：mma单端张拉 下料长度梁内计算长度+（固定端锚具厚度+250）+(张拉端锚环厚度+限位板厚度+张拉机具长+过渡套厚度+工具锚环厚度+250)。b两端对称张拉 下料长度梁内计算长度+(张拉端锚环厚度+限位板厚度+张拉机具长+过渡套厚度+工具锚环厚度+250)2。c一端预埋的单端张拉一端预埋构件常用的有轧花锚预埋件和P型锚预埋件等，其下料长度为：下料长度梁内预埋端到梁另一端的计算长度+(张拉端锚环厚度+限位板厚度+张拉机具长+过渡套厚度+工具锚环厚度+250)。d使用QYC270型千斤顶的张拉如无粘结预应力筋锚具、扁锚、及其它形式的需单根张拉的锚具，可使用QYC270型前卡式千斤顶张拉，其下料长度可缩短：梁端外露长度工作锚环厚度+300。1.4编束1.4.1目的使预应力筋（钢绞线）平行、顺直、均匀，以便使预应力筋在张拉时受力均匀，提高破断效率系数，增加安全系数。1.4.2要求a按锚具的孔数及排列方式平行摆放预应力筋（钢绞线），保持一端平齐，不可交叉和扭转。b将编好束的预应力筋每间隔11.5m用轧丝绑轧一道。c必要时可将每根预应力筋两端涂标记或编号，以示区分。d当个别预应力筋局部有硬弯不能自然伸直时，应在弯曲处增加邦轧以便校直，若弯曲过大不能校直或弯曲处过多，应更换该预应力筋。2穿束2.1先穿束就是在钢筋网架轧好后，尚未浇筑混凝土前，把预应力筋预先穿入孔道的一种方法。2.1.1适用范围先穿束适用于用后穿束有困难或无法实现的场合，如轧花锚、P型锚等预埋构件，及连接器构件等。2.1.2要求a穿束前应将编好束的预应力筋端部（齐头端）套上球头导向帽或其它类似工具，以防预应力筋切口棱边划破波纹管。b穿束完成后两端留取长度应符合设计要求，或参照1.3条的各项要求。c穿束后应仔细校对波纹管的坐标位置，必要时加以调整。d认真检查波纹管全程有无破损，管道各接口处是否严密。e将预应力筋外露部分用隔水材料加以包裹，以防浇筑混凝土时污染预应力筋，也可防雨防锈。2.2后穿束它是在混凝土浇筑后，通过预留管道穿入预应力筋的一种方法。2.2.1适用范围适用于两端均在预应力筋混凝土构件外部的预应力结构，如两端张拉，非预埋型的单端张拉结构等。2.2.2要求a穿束前应将编好束的预应力筋端部（齐头端）套上球头导向帽或其它类似工具，以便穿束顺利。b也可配用牵引工具，先穿入一根预应力筋，再把其与欲穿束的预应力筋通过牵引工具连接，一边牵拉一边送入，可使穿束更加顺利。b穿束完成后两端留取长度应符合设计要求，或参照1.3条的各项要求。e穿束后应尽快张拉，以防预应力筋的锈蚀。3张拉设备及校验3.1清点设备 张拉设备包括：与工作锚配套的限位板、张拉千斤顶、过渡套（可省略）、工具锚环、工具夹片、敲击夹片用的套管、退锚剂（石蜡）、处理故障用的QYC270型千斤顶及撑脚、高压油管及紫铜垫、液压油表及紫铜垫、液压油泵等，还需标定证书、测量量具、记录笔记本及记录时间用的表等3.2设备配套检验首先检验各供货产品应有出厂合格证。然后对张拉所需设备的配套性能再做初步检验，以便及早发现问题及时解决。3.2.1检查锚夹具的配套情况a限位板和工作锚一定要选择同一厂家的配套产品，并检查孔的排列应一一对正。b检查工具锚和限位板；限位板和千斤顶；千斤顶和过渡套；过渡套和工具锚环之间的直口配合处有无过松或过紧现象。c检查工作锚环与工作夹片；工具锚环与工具夹片是否配套。3.2.2检查机具及附具a压力表宜选用1.01.5级精度，量程100MPa或60MPa，表盘直径150200的压力表，根据最终控制张拉油压为表量程的1/32/3原则选择表的量程。b用于张拉的机具应作系统标定，并填写系统标定表，如委托供方单位标定，工程单位应提供张拉力参数，经过标定的压力表和配套的千斤顶一定要配套使用，不得更换，如确需更换必须重新标定。c需重新标定的情况凡符合下列情况之一者需重新标定：1）油表振坏或使用过程中受较大压力冲击使压力表指针不能回零或过零点；经修复校验合格后需重新标定才能使用。2）千斤顶经更换动密封维修，或其它影响摩阻系数的维修后应重新标定。3）张拉机具连续使用两个月；停置四个月或连续张拉600次之后需重新标定。4）张拉过程中出现异常，对标定系统有怀凝时可重新标定。d专用于处理故障的小千斤顶可不作标定，如需用它补拉也需作标定。c油泵依据油泵说明书要求，通过虑网加入干净的优质矿物质机械油N32（低温季节）或N40（高温季节）。先作空载运转，听声音观流量。空载检验正常后，用堵头封死输出油路作保压检验正常后可进行下步操作。4安装4.1安装前的准备a仔细检查锚垫板的锥形孔内及端面直口处有无粘附的混凝土，如有应清理干净。b观察预应力筋（钢绞线）外露部分有无混凝土粘附，是否有附锈轧丝等，如有应清理。c逐孔测量钢绞线外露长度是否符合要求，如不符合应作调整。d检查锚垫板上的压浆孔有无堵塞，如有应清理。e检查混凝土构件端部有无伸出的钢筋干涉张拉，空间位置是否合适，如有应及早清理。f如张拉设备较重时需搭建坚固安全的张拉平台，根据工地具体条件，可搭建为连续的平台也可搭建为活动的平台，平台的顺钢绞线方向长度应超出钢绞线外露长度1m为宜，平台上方一定高度上应搭建一平行于钢绞线且在钢绞线正上方的横梁，横梁的强度应足以承受张拉机具等重量，以便用起重工具吊挂张拉机具，并能方便轴向移动机具（可在横梁上安装一滑轮）。g千斤顶、油泵、等机具及工作锚环、工作夹片、限位板、工具锚环、工具夹片及所需工具都应准备齐全，并将油泵接上电源，按标定表要求接好配套的压力表、千斤顶等，加油空载运行后待用。4.2安装安装见图14.2.1工作锚的安装a锚具必须按规定程序验收合格后方可安装。b锚具使用前，应将任何表面优其是锥孔表面清理干净，不得残留铁屑、泥砂、油垢等杂物。c工作锚环顺钢绞线的排列逐孔穿入对应的锚环孔内，锥孔大端向外，紧贴锚垫板并使外圆全部进入锚垫板的中心定位直口内，随时装入工作夹片并用套筒敲紧夹片，混凝土构件两端的锚环方向应尽量一至，应能有效避免钢绞线在孔道内部交叉或扭转，较长时间不能张拉的孔道尽量不要提前安装工作锚环，以防风沙、雨水等污染降低锚具的跟进性，容易造成滑束等事故。4.2.2限位板的安装因为限位尺寸对锚具的张拉及回缩有较大影响，因此安装前一定要确认限位板与当前锚具完全配套无凝才可安装。把有限位尺寸的一端面向里（朝向工作锚环），孔的排列和工作锚环一一对应穿入钢绞线推至工作锚环处，千万不能让钢绞线在工作锚环和限位之间出现交叉错位等现象，否则将造成张拉失败甚至破断伤人等重大事故。4.2.3千斤顶的安装较重的千斤顶可用起重吊葫芦吊起，穿入整束钢绞线推至限位板处，并使限位板直口对入千斤顶，调整千斤顶高度和倾角使之与钢绞线束对中顺平。4.2.4过渡套、工具锚的安装过渡套一般都和千斤顶装在一起，不需单独安装，工具锚的安装和工作锚相同，必需保证和工作锚孔的一一对应性，不能有交叉、错位、扭转等现象，否则容易使钢绞线断丝。工具夹片一定要涂好退锚剂（石蜡）或采用其它有效方法以利于张拉后退锚，装入工具夹片后用套筒均匀敲紧。5张拉5.1注意事项5.1.1张拉操作人员必须经过培训，培训合格后方可进行操作。5.1.2张拉前应准备张拉操作纪录、检查张拉校验记录是否完整、正确、有无异常，理论油压是否正确。油路不得漏油，各阀门工作正常，电路绝缘良好并接地，马达运转良好。千斤顶、锚具、夹具、限位板对中良好。千斤顶后方危险区无人员停留或穿行。5.1.3长期停滞的千斤顶或更换油管的千斤顶在张拉操作前，应在行程的至往复运行三次以上，以排除顶内空气直至无爬行、跳动方可进行张拉。5.1.4采用一端张拉时，要求尽可能减小管道摩阻，并尽量避免预应力筋交叉、扭曲，以利于固定端的锚固。随时注意固定端夹片的工作情况，需有专人看守，初始张拉时应不断敲打夹片。5.1.5张拉曲线束时，应特别小心操作，必须使工作锚、垫板、限位板相互靠实、装正。并使千斤顶中线与垫板端面垂直。随时注意打紧变松的工具夹片。以防各束预应力筋受力不均而导致工具夹片处断丝等现象的发生。5.1.6工具夹片在张拉后卸下不能随意放在地上，应用专用的干净器具成放，并注意及时的涂蜡，以防杂物污染夹片锥面难以退锚。5.1.75.2张拉操作5.2.1张拉技术人员应事先将张拉数据以流程图方式用硬纸牌写好醒目地挂到操作人员容易看到的地方。张拉流程图根据各工程要求有所不同，下图为较长预应力筋曲线束常用的张拉流程图可供参考，直线束、较短束可适量放宽。如无特别要求对回缩值可不加控制，可省去后两步，由103K持荷后直接卸荷回程。5.2.2如图1安装完毕后，启动油泵，此时安装操作人员必须时刻注意各直口处，保证配合完好不能脱出，并不断排打敲击工具夹片，直到拉到初应力(10K)为止，仃止加压测量千斤顶活塞伸长值并记录，并在测量部位作记号。5.2.3让安装操作人员离开张拉机具，端面一定范围内不能有行人，继续均匀缓慢加压至控制应力（K)仃止加压，持荷3min。5.2.4继续加压到超张拉控制应力（103K）持荷35min，在同一部位测量活塞伸长并记录。在张拉过程中应密切关注千斤顶的行程，当一次行程不能满足时应临时锚固并测量活塞伸长和压力表示值作记录，然后回程重新张拉，当压力表示值达到前次记录值时测量活塞伸长记录，继续张拉到控制值测量并记录，此段活塞伸长为两次伸长值之和。5.2.5持荷后缓慢卸压至初应力(10K)在同一部位测量活塞的伸长值并记录。5.2.6回程到位后仃机，用木棍或铜棒等质底较软的工具敲击工具锚环，卸掉工具夹片，要把卸下的工具夹片放到专用的容器里，如有掉落粘上泥沙者必须擦干净再涂石蜡才可再用。依次卸下千斤顶、限位板，进入下一个张拉程序。张拉顺序依据工程要求，一般应对称张拉。5.2.7将记录数据填入预先设计好的表格，和理论伸长值比较，如合格继续张拉，否则需查明原因，解决问题后方可继续进行。5.3补拉当锚固完成后，若出现个别滑丝现象时，可使用QYC270型前卡式千斤顶补拉。QYC270型千斤顶是单孔张拉的专用千斤顶，操作更加简单，同5.3张拉程序，且退锚是自动的。5.4卸锚当出现滑丝、断丝等无法用补拉解决且又超出允许范围时，可以卸锚重换预应力筋。操作：a在QYC270型千斤顶前端装上撑脚，然后套在待卸锚的预应力筋上，撑脚端部距锚具端面的距离要大于构件内部预应力筋的弹性伸长，同时应小于千斤顶行程3050mm。b对张拉油腔供油加压，待把夹片从锚环里拉出一段后，用工具把夹片夹住，卸压回程可把夹片取出。c当预应力筋弹性伸长超出千斤顶行程时应分段卸锚，即第一次卸锚在QYC270型千斤顶回程还剩2030mm时，再把已退出的夹片推进去，继续卸压回程自锚，再重复操作卸锚程序直到解除全部应力。6数据处理6.1概述为了保证张拉质量，常采用双控方法进行监督。双控就是既控制张拉力又控制伸长量的一种监督控制方法。6.2张拉力的控制a张拉机具必须经系统标定，并依照标定报告取值。b按工程设计要求和标定报告确定张拉流程图和压力表示值。c张拉过程严格按流程图要求进行，并填写记录草表。d将记录数据填写到张拉双控表（附表1）进行综合分析。6.3张拉伸长值控制6.3.1理论伸长值1）计算公式直线束L=1000PL/EAn因本工程没有曲线束，曲线束公式省略。L：预应力筋的伸长量单位（mm）P：整束预应力筋的张拉力单位（KN）L：受力段长度单位（m）E：预应力筋材料的弹性模量单位（KN/mm2）A：单根预应力筋的截面积单位（mm2）n：一次张拉预应力筋的根数2）工程计算中的取值：P：一般取最终控制力，本工程取103PK（控制力）L：L的取值如下图E：应通过预应力筋母材试验作出，粗略计算也可从资料上查得。A：应通过作母材试验时给出，粗略计算也可用拆丝测量计算求和法求得（应注意到中丝直径有所不同），也可从资料上查得。3）取值计算后填入张拉双控表（附表1）6.3.2实测伸长值a记录数据：10PK时活塞伸长记作：X初；103%PK时活塞伸长记作：X终；放回到10PK时活塞伸长记作：X回。b伸长值初拉力至最终控制力的伸长值为：X终-X初010%PK的伸长用比例法推算详细计算见张拉双控表（附表1）实测伸长值=推算值+测量值-2倍夹片滑移量一端预埋或用挤压锚锚固：实测伸长值=推算值+测量值-1倍夹片滑移量夹片滑移量：夹片随着压力的增加逐渐跟进的量。滑移量=初拉力时夹片外露量-终拉力时夹片外露量。因为夹片的滑移量并非预应力筋的实际伸长，但在测量时已包含在内，因此伸长值计算应扣除夹片滑移量。实测伸长值应和理论伸长值比较，并计算出误差率，其误差率应在-5+10%的范围内。（见附表1）6.3.3回缩值a回缩值：就是张拉到最终控制力后，卸压锚固时，工作夹片从松弛状态过渡到锚固状态的跟进量。b一般情况下回缩值不作控制要求，只是第一束张拉时测量，如果符合规定要求以后可不再测量，如回缩值较大可用超张拉法补回，如果设计单位提出控制回缩值，则可测量计算，见附表16.4综合处理通过张拉力和伸长值的双向控制，可以及早地发现问题，及时纠正。因此有着十分重要的意义。综合处理见附表1此表格内容丰富，可作下料、记录、计算、分析、判断等各工序的指导性文件。6.4.1依据工程图纸首先将各束预应力筋孔道编号，并将编号用大字写到对应的孔道实物上。6.4.2根据图纸和机具的尺寸计算出各对应项填入表格。6.4.3查找有关资料、母材试验报告和标定报告换算后填入相应表格。6.4.4张拉并记录把记录数据填入相应的表格。6.4.5把表中各数据按表中给定的公式计算后填入剩余的表格。6.4.6从表格中可分析各预应力束张拉是否合格。压浆操作规程1压浆材料不低于425号普通硅酸盐水泥和矿碴硅酸盐水泥都可以，但寒冷地区和低温季节不宜采用矿碴硅酸盐水泥，所以应优先采用硅酸盐水泥，水灰比为0.40.45，流动度为120170mm，3小时泌水率控制在2，最大不超过3，为提高压浆质量，可向水泥浆里加适量减水剂和膨胀剂，水泥浆强度不低于M20级。2张拉完毕后，双控参数均合格者，可进行压浆工作，最好尽早压浆。3压浆应按自下而上，自低而高的顺序进行。4安全检查压浆机各管口连接处应牢固可靠，操作人员必要时应戴上防护面罩。5压浆工艺a压浆前先用水泥或专用封锚工具把锚具端面封严，防止水泥浆从夹片缝隙漏出。b按设计要求，如要求用水冲洗，则先用水冲洗孔道，如没有特别要求也可直接压浆。c水灰比在0.40.45的范围内自行撑握，总之能顺利压浆为目的。d水泥浆必须不断搅拌，搅拌均匀后通过滤网置入贮浆桶内，边压浆边搅拌，以防泌水沉淀破坏水灰比。e贮浆桶内的水泥浆必须足够压一孔道或确保能供应得上，才可开机压浆。f压浆过程中尽量不要仃机，待水泥浆从另一端喷出时堵上出气孔（喷水时不要堵），待压力升至0.40.7MPa时仃机，压力下降后再开机升压，直到能保压在0.40.7MPa时可再压下一孔。g如在压浆过程中出现意外中断，应尽快用空气压缩机从另一端把压进去的水泥浆全部吹出。6压浆完毕或中间需仃机时间较长时，应及时用清水彻底清洗机器和管道，以防水泥浆硬化损坏设备。-精品word文档 值得下载 值得拥有-
