PSA管道拆除方案.doc

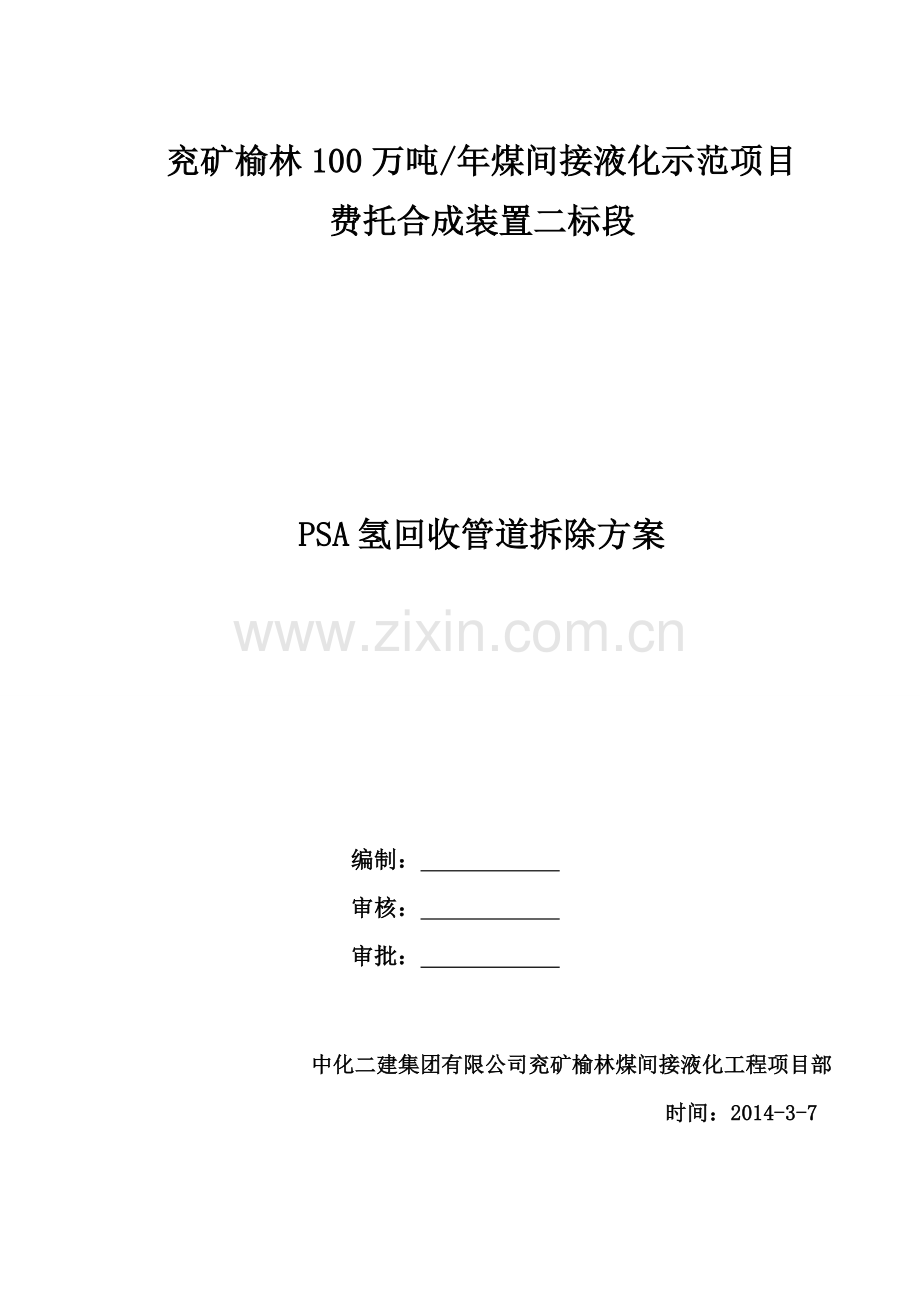

兖矿榆林100万吨/年煤间接液化示范项目费托合成装置二标段PSA氢回收管道拆除方案编制： 审核： 审批： 中化二建集团有限公司兖矿榆林煤间接液化工程项目部 时间：2014-3-7 目 录1.工程概况12.编制依据13.总体安排及施工程序14.拆除工作内容25运输堆放入库46安全注意事项及保障措施47、文明施工技术措施68.器具、机械一览表69.劳动力一览表71.工程概况兖矿榆林100万吨/年煤间接液化示范项目PSA氢回收装置因天津蒂森供货管道不合格，该部分管道及管道组成件（法兰、弯头、三通、异径管、加强管接头、取样接头、垫片、阀门等）均需拆除更换,所有法兰、异径管、加强管接头、取样接头、氢气介质管道三通及弯头、公称直径小于DN100的弯头及三通因拆除下来再次利用无法保证焊接质量需要重新采购，对于直径大于等于DN100的三通和弯头拆除下来后可以打磨处理再次利用。 工程特点：施工周期短，工期紧、任务重。需短期内拆除完毕，然后重新进行安装，争取不影响总体试车计划。高空作业多，空间狭窄，吊车无法占位，大部分拆除及安装作业只能靠人工和倒链进行施工，安全隐患多。2.编制依据2.1 PSA氢回收工艺管道流程图及平面布置图2.2工业金属管道工程施工规范GB50235-20102.3工业金属管道工程施工质量验收规范GB50184-20112.4现场设备、工业管道焊接工程施工规范GB50236-20112.5现场设备、工业管道焊接工程施工质量验收规范GB50683-20112.6工业安装工程施工质量验收统一标准GB50252-20102.7中化二建集团有限公司三个体系文件3.总体安排及施工程序3.1施工作业时间工期安排从现场清理开始拆除拆除完毕运输堆码，总工期为45天。3.2总体部署拆除总体安排为：先外围后中间，先拆阀门后拆管线，先大管后小管，先高后低，逐步进行拆除剥离。先以100t汽车吊配合拆除高处管线及外围管线备，随拆随运，把管道、管件、阀门、法兰、垫片、螺栓/螺母等分类堆放，摆放整齐。拆除时宜将贵重易损物品如阀门、仪表灯先行拆除入库。3.3拆除程序技术准备阶段办理动火手续清理现场易燃物疏通道路安全及技术交底拆除实施阶段确认拆除物下方已无易燃物吊装机具就位吊住待拆管道或管道组成件（管件、法兰、阀门等）拆除施工吊下放平稳材料分类堆放运输堆码阶段运输车辆，吊运机具进场装车运输堆码整齐（贵重易损物品入库）。4.拆除工作内容4.1管道多为架空布置，围护或悬吊于设备之上需先进行拆除。4.2拆除前先确认整条管线的支撑点，避免局部拆除造成整条管线失稳、倾覆，必要时设临时支撑。4.3拆除前需确认整个管线（包括支线）是否与各介质隔离，是否已经置换完全，而后方可动火。4.4拆除前宜先将阀门及盲板拆下，一是避免损坏阀门，二是可将管线敞口，以免形成密闭空间。4.5管线拆除需先拆除（或断开）支线，再拆主线，割口应尽量齐整。4.6主线拆除以方便吊出管廊为原则，宜将三通、弯头、法兰单独割下，DN100以上的三通、弯头单独码放，以便再次利用；其余材料运输到指定场地后分类堆放整齐并做好标识。4.7拆除管线时，须在被拆管线两端栓上麻绳，以便在割断吊下时进行导向牵引，防止偏摆撞击 磕碰人或物。4.8管架宜整件拆除，无必要不得损坏。4.9阀门拆除下来不得放在砂土上，拆除下来后阀门两端要封堵，防止进入沙尘、杂物破坏阀门密封。4.10材料现场管理4.10.1 料签、料牌管理不同材质的管材、管件、阀门、法兰、垫片等拆除后，分门别类地摆放，并用料签、料牌或书写方式作摆放分类标识。标识分别标明物资的名称、型号、规格、材质等。4.10.2 色带标识管理为实施可追朔性，管道在拆除后要涂颜色标记，所用油漆不得有腐蚀性能。4.11可利用管件切口质量应符合下列规定：（1）切口表面应平整、无裂纹、重皮、毛刺、凹凸、缩口、溶渣、氧化物、铁屑物。（2）切口端面倾斜偏差不应大于管件外径的1%且不得超过3mm。4.12可利用管件在切割下来后腰安排工人对管件进行打磨处理，坡口要打磨整齐。5运输堆放入库5.1拆除运输宜同步进行，以两个作业组分别进行拆除、运输作业，随拆随运，防止占用场地影响施工。5.2运输道路应平整压实并拆除途中障碍物，转弯半径需放大。道路下的管涵需探明，必要时予以覆盖加固。堆放场地宜先平整垫高，防止雨水浸泡侵蚀。5.3管道及管件用平板拖车运输。5.4拆除下的易损、贵重设备、部件（如仪表、阀门等）应及时入库。5.5管道宜按规格分堆码放，直管段应分层码起，一端对齐。管架宜摞于一处，短管、管件也应尽量堆码整齐，节省占地。5.6边角废料须尽量回收，不得遗漏。6安全注意事项及保障措施6.1拆除工作因具有高空作业多等危险性因素，故在整个施工期间需特别注意并实施“防坠落、坠物”等安全措施。6.2一般安全保障措施a. 进入施工现场必须穿工作服，工作鞋，戴安全帽。b. 施工人员进场前不得喝酒，严禁酒后作业，作业现场禁止抽烟。c. 工作态度严谨认真，施工前对整个队伍进行安全教育，有针对性地对施工中易出现的坠落、坠物等安全因素，讲解清楚，做到每个人员心中有数，晓以厉害，班前由班组长对当日工作进行安全交底。d. 高空作业必须佩挂安全带，大风、雨雪天气禁止登高作业。e. 施工现场应设置隔离带，禁止无关人员入场。f. 用电设备严格执行安全用电措施，实行“一机、一闸、一接地、一漏电保护器”。6.3 防火安全措施a. 施工前清理现场易燃物，如木材、塑料、线缆等。b. 动火时应佩带防护用品，施割时脸庞应避开开孔处。c. 现场需配备灭火器、砂土、铁锹等灭火器材。d. 熟识并掌握附近的灭火器。6.4防坠落措施a. 高空作业需搭设可靠作业平台，并系挂安全带。b. 临时平台搭设需防止出现探头板，需将架板等固定牢靠。c. 利用原有平台、栏杆、梯子、吊耳、吊臂、管口等设施时，需检查其牢靠程度及可承载情况。d. 施工人员严禁攀附起重机钩头升降及悬空作业。e. 管道起吊前应掌握管道总重，杜绝情况不明起吊出现超负荷。f. 吊车需由专人指挥，指挥信号分明，吊车不得带病作业。g. 绳扣、索具应有质量保证，不得超负荷使用。h. 待拆管道应判别重心，扎捆牢靠，防止划脱，两端系牵引麻绳。i. 高大设备应由双吊车配合放倒，防止倾覆。j. 严禁高空抛掷物品，避免上下交叉作业，吊运物应避免长时间悬空和下方站人。7、文明施工技术措施7.1防止空气污染 现场经常清扫，保持卫生，所有建筑垃圾，生活垃圾定期及时清理，并封闭外运。7.2防止水污染7.2.1施工现场的污水、废水要排入沉淀池内，经过两次沉淀后，方可排入市政污水管线；严禁直接排入城市排水设施和系统。7.2.2施工现场食堂设置简易有效的隔油池，产生的污水经过隔油池排入下水道，以免污染地下水和环境。7.3 防止噪音污染7.3.1现场全体员工进行教育，严禁大声喧哗，尽量减少人为的噪音污染，增强全体施工人员噪声扰民的意识。7.3.2严格控制作业时间，晚间作业时间不超过22时，早晨作业时间不早于6时，特殊情况须连续施工（或晚间作业）的，尽量采取防噪音措施并事先做好周围居民的工作，取得他们的合作谅解，之后方可进行施工。7.3.3优先使用低噪音或有消声设备的施工机械，对施工现场的强噪声机械设置封闭的机械棚。8.器具、机械一览表序号机具名称数量序号机具名称数量1吊车100t1台9电焊工具2套2吊车50t1台10气焊工具4套3吊车25t1台11倒链10t2个4平板拖车50t1台12倒链5t2个5装载机501台13倒链2t4个6载重汽车8t1台14小切割机1台7电焊机14kw2台15铝合金梯2部8管子拖车10t1台16消防器材若干9.劳动力一览表序号工种人数1起重工2人2气焊工4人3电焊工2人4管工2人5质量员1人6安全员1人7壮工6人【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】精选范本,供参考！
