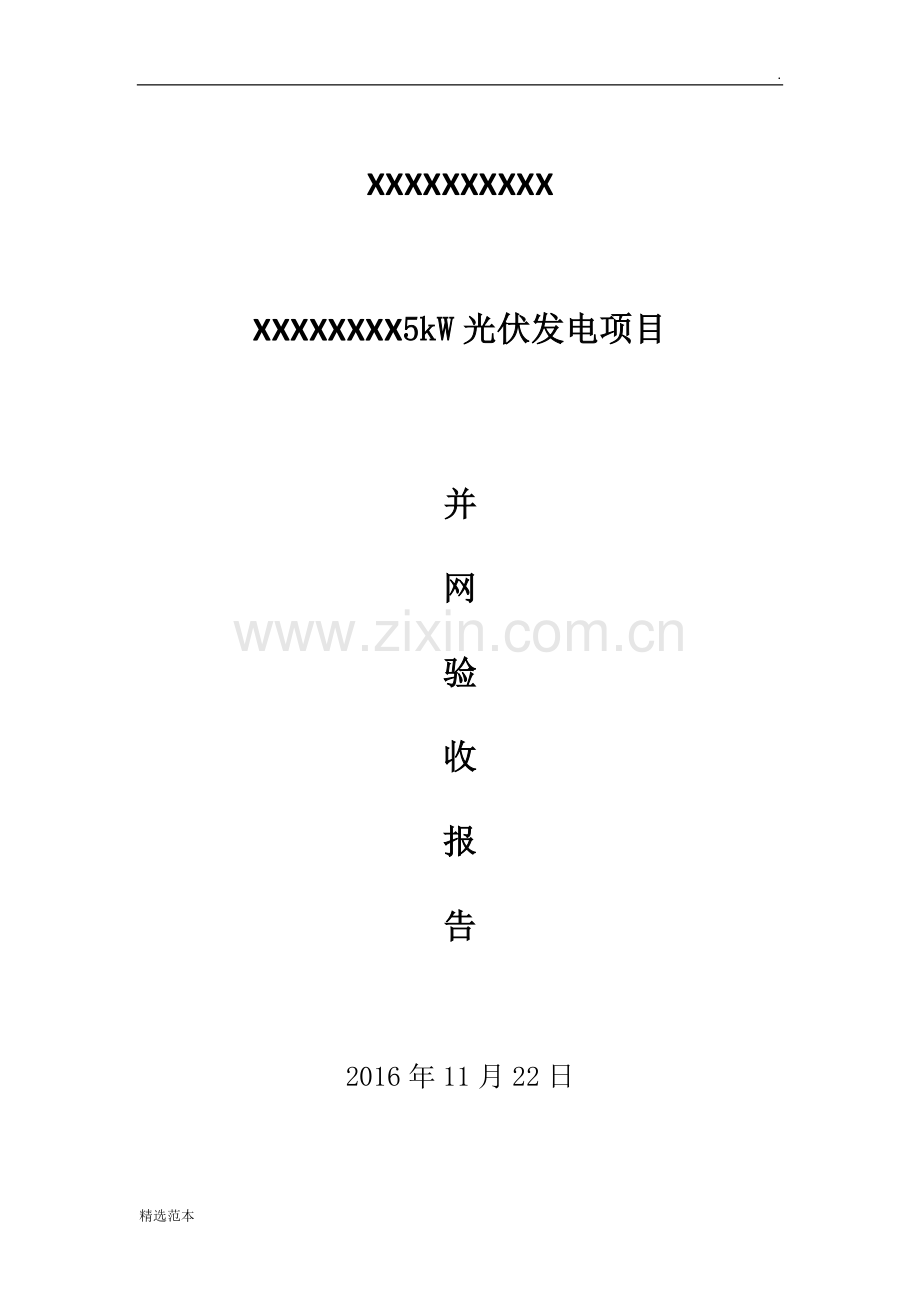

XXXXXXXXXX

XXXXXXXX5kW光伏发电项目

并
网
验
收
报
告

2016年11月22日

目 录
1、 项目概况
2、 施工资质
3、 施工图纸
4、 竣工报告
5、 主要电气设备一览表
6、 组件认证
7、 逆变器认证

一、
项
目
概
况

项目概况
项目名称

项目地址

占用面积

项目容量

开工日期
2016年 月 日
竣工日期
2016年 月 日
建设单位

施工单位

工程概况：
＿＿＿＿＿＿＿＿＿＿＿＿光伏发电项目，总面积约＿＿m2，规划总容量为＿＿kW，本期建设容量为＿＿kW并网型固定式太阳能光伏发电系统。电池组件采用＿＿串＿＿并的方式组成电池阵列，太阳能电池阵列发出的电能经汇流箱输入光伏逆变器，逆变为220V/380V交流电，接入配电箱并入电网，自发自用余电上网。
工程主要建设内容及完成情况：
1、主要工程量
1）完成建设＿＿kW光伏发电单元基础及设备安装调试。
2、建设内容
主要包括光电转换系统、直流系统、逆变系统及相应配套设施等，光伏电池组件采用XX多晶硅光伏电池组件，采用固定支架支撑，与屋面成30度夹角，朝南向布置。支架系统的构成：钢筋混凝土基础，钢支架。钢支架有前立柱、后立柱、主梁、斜撑、檩条，檩条上敷设电池组件。
工程于＿＿年＿＿月＿＿日开工，＿＿年＿＿月＿＿日设备安装结束，＿＿年＿＿月＿＿日光伏发电竣工检验合格。
XXXXXXXX有限公司（盖章）

二、
施
工
资
质

三、
施
工
图
纸

组件排布图

支架图1

支架图2

四、
竣
工
报
告

光 伏 发 电 工 程
竣工资料

用户名称：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
用电单位：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
施工单位：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

施工委托书
＿＿＿＿（以下简称甲方）自愿将工程建设任务委托给XXXXXXXX有限公司（以下简称已方），由乙方进行项目全部的施工工作。
乙方应严格按照国家有关标准进行施工，未按需求方案进行施工，由甲方或电业局提出整改意见，乙方应立即按方案进行整改设计，直至项目合格。
自签订之日起生效，工程并网成功后委托书自行终止。
未尽事宜，双方协商解决。
甲方： 乙方：
＿＿＿年＿月＿日 ＿＿＿年＿月＿日

竣工报检申请表
工程名称

用电地址

建设单位

建设方负责人

联系电话

施工单位
XXXXXXXX有限公司
施工方负责人

联系电话

我单位委托XXXXXXXX有限公司施工的＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿工程已竣工，我单位及施工方经自检合格确认：
1、已完成光伏电站建设方案所要求的各项内容。
2、工程质量符合《光伏发电工程验收规范》的要求。
3、技术资料完整，试验报告齐全附后。
我单位认为该工程已具备竣工验收条件，请贵单位检验。
申请检验单位（建设单位）： 施工单位： （签章）

建设单位：
（签章）

签收日期： 年 月 日

竣工验收签证
工程名称

用电地址

建设单位

建设方负责人

联系电话

施工单位
XXXXXXXX有限公司
施工方负责人

联系电话

XXXXXXXX有限公司承接的＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿工程，建设方根据根据施工单位提供的竣工资料，组织以下相关人员按照《光伏发电工程验收规范》的相关条款进行检验，共同认为本工程检验时各项技术指标均符合相关要求，予以要收通过。

建设单位（签章）：

施工单位：（签章）

检验日期： 年 月 日

工程验收报告
一、施工依据
＿＿＿＿＿＿＿＿＿＿＿＿与XXXXXXXX有限公司签订的＿kW光伏发电系统工程安装服务协议及分布式住宅光伏发电系统安装验收标准，最终以电网公司要求为准。
二、施工组织机构
XXXXXXXX有限公司
项目经理：＿＿＿＿＿＿＿＿＿＿＿＿＿＿
联系电话：＿＿＿＿＿＿＿＿＿＿＿＿＿＿
现场负责人：＿＿＿＿＿＿＿＿＿＿＿＿＿＿
联系电话：＿＿＿＿＿＿＿＿＿＿＿＿＿＿
三、工程地点和范围
安装地点：＿＿＿＿＿＿＿＿＿＿＿＿＿＿
工程开、竣工时间
工程＿＿＿年＿月＿日开工，＿＿＿年＿月＿日竣工。
四、工程的主要内容
1、支架及其基础的制作。
2、光伏组件的安装。
3、逆变器的安装。
4、直、交流电缆的敷设。
本工程由XXXXXXXX有限公司施工，技术资料、试验报告附后。
本工程竣工后我单位会同施工部门已自检，自检合格。

施工单位：XXXXXXXXXXXXXXX有限公司
＿＿＿年＿月＿日

光伏施工（基础）分项工程质量验收记录
项目名称

施工单位
XXXXXXXX有限公司
项目经理

检验项目
合格质量标准
检验方法
检验记录
评定结果
备注
1
混凝土基础定位轴线
允许偏差1mm
按桩基数检查，且不应小于3个
经纬仪，全站仪，钢尺实测
测量 个无偏差

2
基础顶面标高
允许偏差±2mm
按桩基数检查，且不应小于3个
经纬仪，全站仪，水平尺和钢尺实测
测量 个无偏差

3
地脚螺栓（锚栓）位移
允许偏差2mm
按桩基数检查，且不应小于3个
经纬仪，水准仪，全站仪，水平尺和钢尺实测
测量 个无偏差

4
支撑面顶板
标高允许偏差：±2mm
按桩基数检查，且不应小于3个
经纬仪，水准仪，全站仪，水平尺和钢尺实测
测量 个无偏差

水平度允许偏差：L/1000
按桩基数检查，且不应小于3个
经纬仪，水准仪，全站仪，水平尺和钢尺实测
测量 个无偏差

5
基础强度
符合设计要求
全数检查

按照设计图纸检查
使用回弹仪测定强度
全数检查

强度符合要求

验收评定结果
验收结论：

施工单位（盖章）：

项目负责人（签字）： 年 月 日

光伏施工（电气）分项工程质量验收记录
项目名称

施工单位
XXXXXXXX有限公司
项目经理

检验项目
合格质量
标准
检验
方法
检验
记录
评定
结果
备注
1
产品进场

系统使用电缆及附件，逆变器，规格，性能等应符合国家现行产品标准和规格要求

全数检查

检查证明文件、中文标志及检验报告
全数检查
合格

2
组件方阵电压

电压应一致并符合设计要求，允许误差±3%

全数检查

测试检验
全数检查
测量
合格

3
组件串最高电压

不得超过光伏组件

的最高允许电压

全数检查

测试检验
全数检查
测量
合格

验收评定结果

验收结论：

施工单位（盖章）：

项目技术负责人（签字）： 年 月 日

接地电阻试验报告
试验日期： 年 月 日 气候： 温度：
工程名称：
接地电阻测试仪器：
1、ZC-8型接地电阻测试仪一台
2、辅助接地棒二根
3、导线5m、20m、40m各一根
试验类型：交接
实验数据：单位（欧姆）
序号
接地装置的名称及用途
实测值
允许值
结论
1
光伏支架接地
3.0
＜4

2
逆变器接地
3.1
＜4

3
交流并网计量箱接地
3.0
＜4

结论

实验人

试验依据及标准：电气装置安装工程电气设备交接试验标准（GB50150-2006）第26章接地装置。

施工检验单位：XXXXXXXX有限公司

五、
主
要
电
气
设
备
一
览
表
主要电气设备一览表
序号
名称
型号规格
单位
数量
备注
1
多晶硅太阳能组件
250Wp光伏组件20块
kW
5
XX
2
逆变器
5kW带隔离变
台
1
XXX
3
汇流套件
CXBN-TL-4B
套
2
带防逆流二极管
4
汇流套件
AHHY-HL-4T
套
2
带防逆流二极管
5
支架
JSDQ-1-1
套
1
热镀锌
6
支架
JSDQ-1-2
套
1
热镀锌
7
PV-F-1*4m2
12m（带MC4接头）
根
4
光伏专用

六、
组
件
认
证

七、
逆
变
器
认
证
