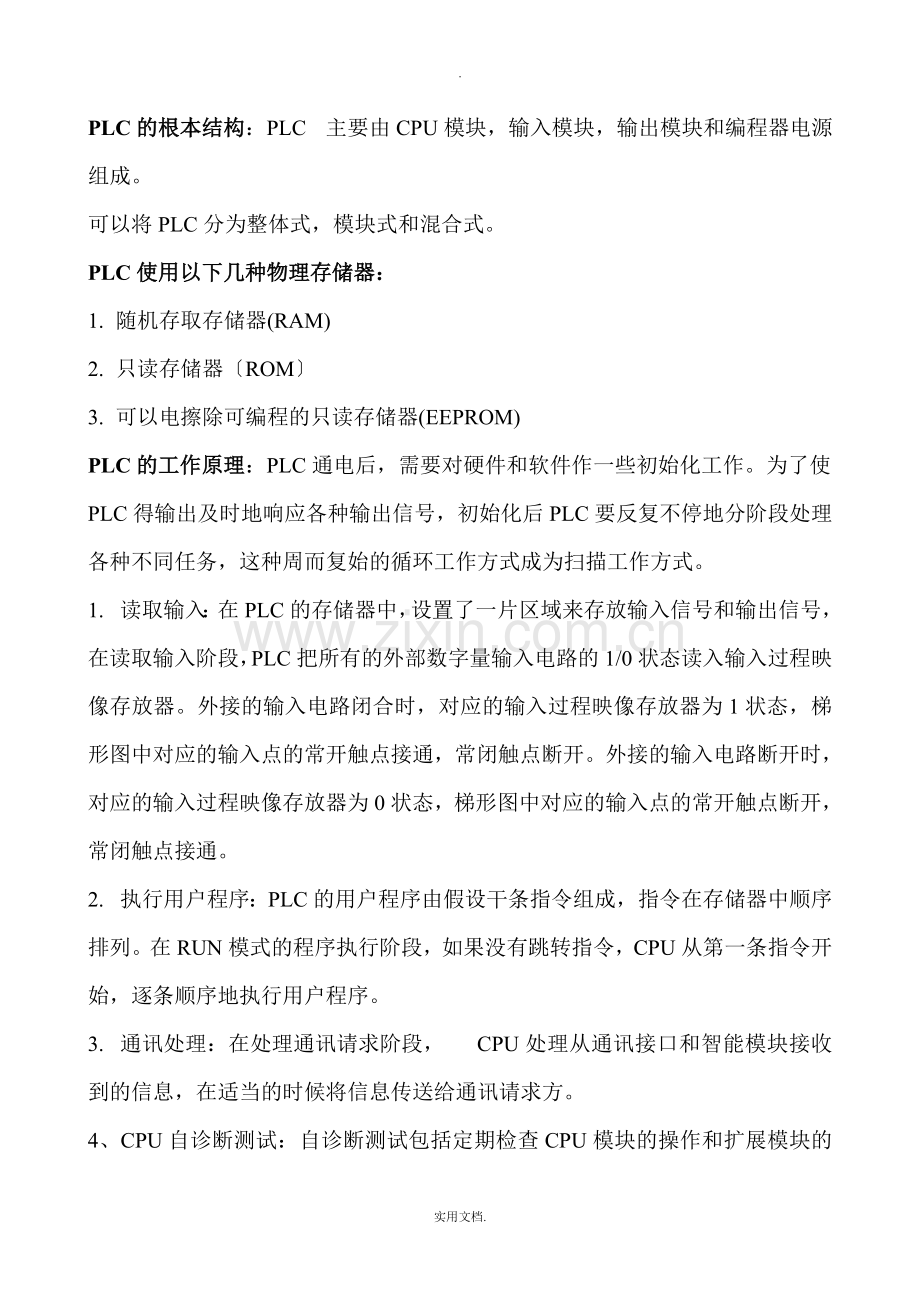

PLC知识点总结.doc

.
PLC的根本结构：PLC 主要由CPU模块，输入模块，输出模块和编程器电源组成。
可以将PLC分为整体式，模块式和混合式。
PLC使用以下几种物理存储器：
1. 随机存取存储器(RAM)
2. 只读存储器〔ROM〕
3. 可以电擦除可编程的只读存储器(EEPROM)
PLC的工作原理：PLC通电后，需要对硬件和软件作一些初始化工作。为了使PLC得输出及时地响应各种输出信号，初始化后PLC要反复不停地分阶段处理各种不同任务，这种周而复始的循环工作方式成为扫描工作方式。
1. 读取输入：在PLC的存储器中，设置了一片区域来存放输入信号和输出信号，在读取输入阶段，PLC把所有的外部数字量输入电路的1/0状态读入输入过程映像存放器。外接的输入电路闭合时，对应的输入过程映像存放器为1状态，梯形图中对应的输入点的常开触点接通，常闭触点断开。外接的输入电路断开时，对应的输入过程映像存放器为0状态，梯形图中对应的输入点的常开触点断开，常闭触点接通。
2. 执行用户程序：PLC的用户程序由假设干条指令组成，指令在存储器中顺序排列。在RUN模式的程序执行阶段，如果没有跳转指令，CPU从第一条指令开始，逐条顺序地执行用户程序。
3. 通讯处理：在处理通讯请求阶段， CPU处理从通讯接口和智能模块接收到的信息，在适当的时候将信息传送给通讯请求方。
4、CPU自诊断测试：自诊断测试包括定期检查CPU模块的操作和扩展模块的状态是否正常，将监控定时器复位，以及完成一些别的内部工作。
5、改写输出“CPU执行完用户程序后，将输出过程映像存储器的0/1状态传送到输出模块并锁存起来。梯形图中某一输出位的线圈“通电〞时，对应的输出过程映像存放器为1的状态。假设梯形图中输出点的线圈“断电〞，对应的输出过程映像存储器中存放的二进制数为0，将它送到继电器型输出模块，对应的硬件继电器的线圈断电，其常开触点断开，外部负载断电，停止工作。
CPU分配给数字量I/O模块的地址以字节为单位，一个字节由8个数字量I/O点组成。扩展模块I/0点的字节地址由I/O类型和模块在同类I/O模块在同类I/O模块链中的位置来决定。
模块量扩展模块以2点〔4字节〕递增的方式来分配地址
5种编程语言：
顺序功能图、梯形、功能块图、指令表、结构文本
S7-200的程序结构
1. 主程序：主程序〔OB1〕是程序主体，每一个工程都必须并且只能有一个主程序。在主程序中可以子程序和中断程序。
2. 子程序：子程序是可选的，仅在被其他程序的执行。同一个子程序可以在不同的地方被屡次调用。
3. 中断程序：中断程序用来及时处理与用户程序的执行时序无关的操作，或者不能事先预测何时发生的中断事件。
CPU的存储区：
1、 输入过程映像存放器〔I〕
2、 输出过程映像存放器〔Q〕
3、 变量储存区〔V〕
4、 位存储区〔M〕
5、 定时器存储区〔T〕
6、 计数器存储区〔C〕
7、 高速计数器〔HC〕
8、 累加器〔AC〕
9、 特殊存储器〔SM〕
10、 局部存储器〔L〕
11、 模拟量输入〔AI〕
12、 模拟量输出〔AQ〕
13、 顺序控制继电器〔S〕
逻辑入栈〔LPS〕
逻辑出栈〔LPP〕
填空：
1. 接通延时定时器〔TON〕的输入〔IN〕电路接通时开始定时，当前值大于等于设定值时其定时器为变为1状态，其常开触点接通，常闭触点断开
2. 接通延时定时器〔TON〕的输入〔IN〕电路断开时被复位，复位后其常开触点断开，常闭触点接通，当前值等于0.
3. 假设加计数器的计数输入电路〔CU〕由断开变为接通复位电路〔R〕断开，计数器的当前值加1.当前值大于等于设定值〔PV〕时，其常开触点接通，常闭触点断开。复位输入电路接通时，计数器被复位，复位后其常开触点断开，常闭触点接通，当前值为0
4. 输出指令〔=〕不能用于输入过程映像存放器
5. SM 1状态。
