内部资料 注意保密

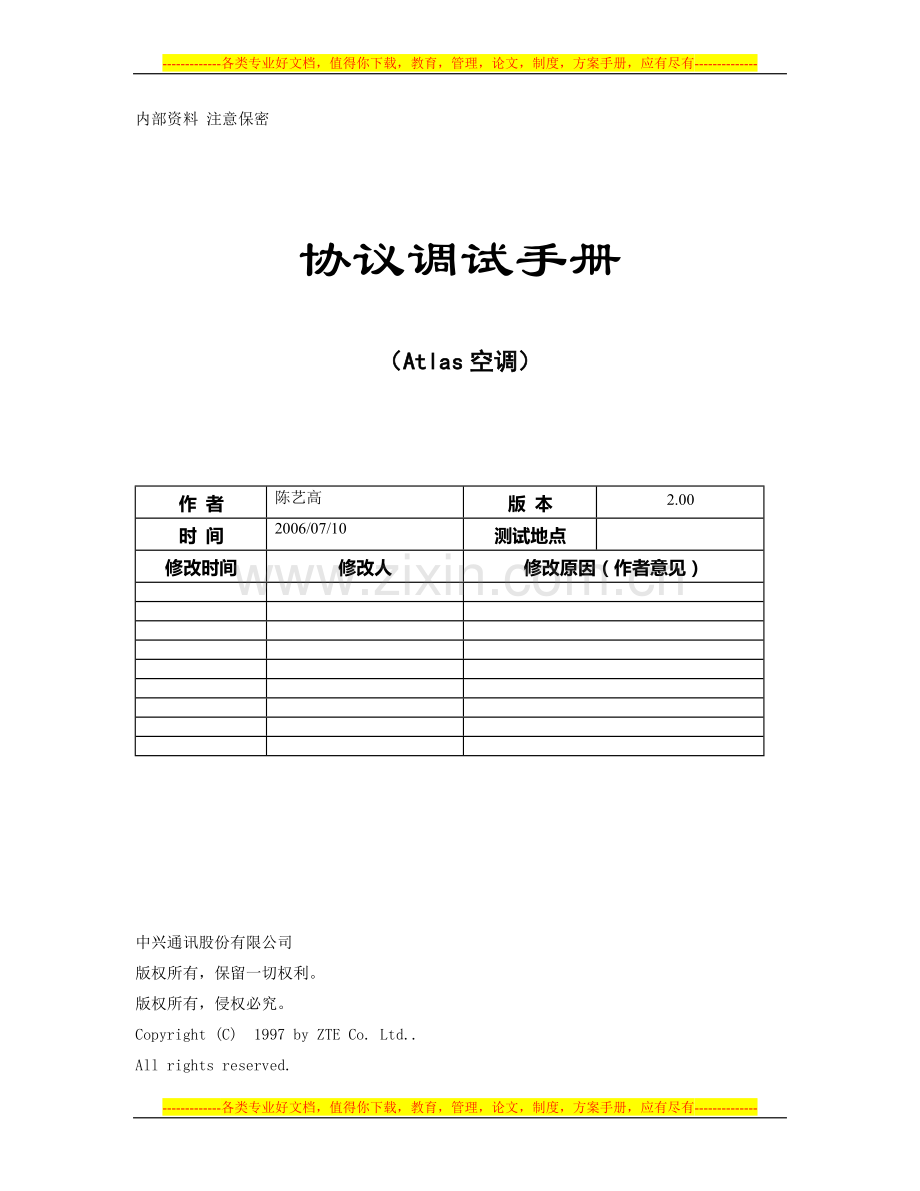

协议调试手册
（Atlas空调）
作 者
陈艺高
版 本
2.00
时 间
2006/07/10
测试地点
修改时间
修改人
修改原因（作者意见）
中兴通讯股份有限公司
版权所有，保留一切权利。
版权所有，侵权必究。
Copyright (C) 1997 by ZTE Co. Ltd..
All rights reserved.
设备说明
设备名称：Atlas空调（Liebert空调）
设备型号：CEMS系列
监控模块型号：
协议资料版本：
供应商资料：
适用型号：CEMS90、CEMS100、Liebert（Challenger M+系列）
设备接口描述
图片资料：（尽可能提供设备和接口图片，不同型号设备存在差别）
CEMS100型控制系统
1 - 温度 2 - 相对湿度 3 - 机组编号 4 - 时间与日期 5 - 温度曲线图
6 - 相对湿度曲线图 7 - 动画符号指示系统工作状态
8 - AOM手动/关机/自动动态符号 9 - 电池状态符号
10 - 控制键
CEMS100型空调 Liebert Challenger M+系列空调
通讯接口板说明：（如何判断有无接口板、接口板外观描述）
CEMS90型的接口位于空调监控模块的面板。将空调前面的机板移开，可见到一个2*5的十芯接口插座(Remot I/O Port)。
CEMS100型的接口位于空调监控模块的面板反面。将空调前面的机板移开，从监控板反面的底部可见到一个2*5的十芯接口插座。
如下图：（右上角为1，左上角为10）
接口定义：（接口类型、定义)
RS232电平；1-接收、3-发送、10-地
接口参数：（波特率、数据位、校验位、停止位）
波特率1200、数据位8位、无校验、起始/停止位1位
监控模块操作及接口参数设置：（操作步骤、拨码设置等）
注意空调地址设置：
CEMS90型通过转动(UNIT No. SET)上的旋钮，可改变空调的地址。
CEMS100型可通过面板设置各种参数。面板上有五个按键：↑键、↓键、ENTER确认键、ESC退出键、开关机键。
通讯接口的设置：
选择主菜单→系统菜单→通讯，修改波特率-1200，通讯协议-系统；
选择主菜单→系统菜单→系统设定，机组编号-XX，可改变空调的地址。
其他：（特殊说明）
空调地址为1.
调试方法
PcuDebug名称：Atlas pcudebug.exe
供应商测试软件使用说明：
手动测试数据：
空调地址为1：
发送：f0 05 03 01 1d 16
接收：f0 06 1a 40 02 34 04 00 ff f7 fe 52 11 08 00 00 81 8b e1 14 82 12 03 fe 00 05 01 34 b9
空调地址为2：
发送：f1 05 03 01 1d 17
接收：f1 06 1a 40 02 34 04 00 ff f7 fe 52 11 08 00 00 81 8b e1 14 82 12 03 fe 00 05 01 34 ba
测试技巧及注意事项：（通讯是否存在时限要求、是否存在控制条件等）
通道表（包括物理通道和逻辑通道）
---AI通道信息---
AI通道16（双字节64） = 回风温度
AI通道17（双字节65） = 回风湿度
AI通道18（双字节503） = 温度设置点
AI通道19（双字节504） = 湿度设置点
AI通道20（双字节106） = 制冷系统运行时间
AI通道21（双字节104） = 加湿系统运行时间
AI通道22（双字节111） = 风机运行时间
---DI通道---
DI通道16（双字节3000） = 监控模块故障告警
DI通道17（双字节193） = 开关机状态
DI通道18（双字节198） = 报警蜂鸣器状态
DI通道19（双字节245） = 高温告警
DI通道20（双字节246） = 低温告警
DI通道21（双字节230） = 传感器故障
DI通道22（双字节247） = 高湿告警
DI通道23（双字节248） = 低湿告警
DI通道24（双字节239） = 无气流（气流丢失故障）
DI通道25（双字节236） = 地湿（漏水故障）
DI通道26（双字节334） = 压缩机1#压力过高
DI通道27（双字节335） = 压缩机2#压力过高
DI通道28（双字节195） = 制冷器状态
DI通道29（双字节194） = 加热器状态
DI通道30（双字节196） = 加湿器状态
DI通道31（双字节197） = 除湿器状态
DI通道32（双字节303） = 制冷器故障
DI通道33（双字节208） = 加湿器故障
DI通道34（双字节235） = 风系统维护告警（过滤器脏）
DI通道35（双字节209） = 水位低（加湿器缺水）
DI通道39（双字节182） = 电源告警
DI通道40（双字节205） = 允许远程关机（空调遥控使能）
DI通道41（双字节364） = 压缩机1#开机
DI通道42（双字节365） = 压缩机2#开机
DI通道43（双字节394） = 加热器1#开机
DI通道44（双字节395） = 加热器2#开机
DI通道47（双字节368） = 加湿状态
DI通道48（双字节373） = 除湿状态
DI通道50（双字节378） = 风机运行状态
---DO通道信息---
DO通道38（双字节551） = 开机
DO通道39（双字节552） = 关机
DO通道40（双字节554） = 告警静音
关键及特殊数据
（特殊接收函数处理）
常见故障
（被监控设备监控功能是否可靠）
