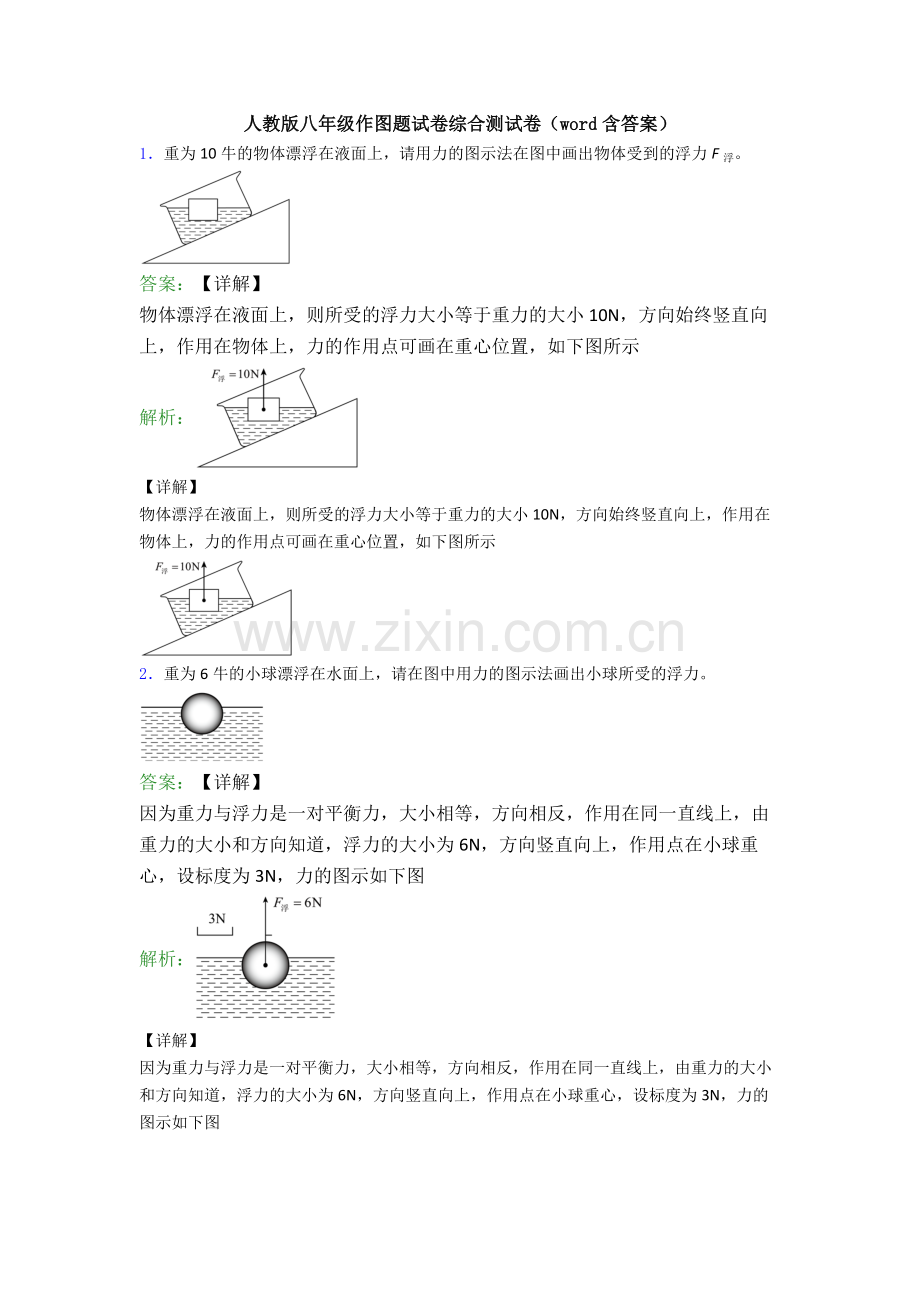

人教版八年级作图题试卷综合测试卷(word含答案).doc_第1页
第1页 / 共11页
人教版八年级作图题试卷综合测试卷(word含答案).doc_第2页
第2页 / 共11页
人教版八年级作图题试卷综合测试卷(word含答案).doc_第3页
第3页 / 共11页
人教版八年级作图题试卷综合测试卷(word含答案).doc_第4页
第4页 / 共11页
人教版八年级作图题试卷综合测试卷(word含答案).doc_第5页
第5页 / 共11页
点击查看更多>>
资源描述

1、人教版八年级作图题试卷综合测试卷(word含答案)1重为10牛的物体漂浮在液面上,请用力的图示法在图中画出物体受到的浮力F浮。答案:【详解】物体漂浮在液面上,则所受的浮力大小等于重力的大小10N,方向始终竖直向上,作用在物体上,力的作用点可画在重心位置,如下图所示解析:【详解】物体漂浮在液面上,则所受的浮力大小等于重力的大小10N,方向始终竖直向上,作用在物体上,力的作用点可画在重心位置,如下图所示2重为6牛的小球漂浮在水面上,请在图中用力的图示法画出小球所受的浮力。答案:【详解】因为重力与浮力是一对平衡力,大小相等,方向相反,作用在同一直线上,由重力的大小和方向知道,浮力的大小为6N,方向竖

2、直向上,作用点在小球重心,设标度为3N,力的图示如下图解析:【详解】因为重力与浮力是一对平衡力,大小相等,方向相反,作用在同一直线上,由重力的大小和方向知道,浮力的大小为6N,方向竖直向上,作用点在小球重心,设标度为3N,力的图示如下图3如图所示,静止在斜面上的物体A对斜面的压力为3牛,请用力的图示法画出该物体对斜面的压力F。答案:【详解】物体A对斜面的压力,作用点在斜面上,大小F=3N,方向是垂直于斜面向下,选标度为1N,如图所示:解析:【详解】物体A对斜面的压力,作用点在斜面上,大小F=3N,方向是垂直于斜面向下,选标度为1N,如图所示:4小明用20N的压力把重0.05N的图钉按在墙上,如

3、图所示,请在答题纸相应位置画出图钉对墙的压力的示意图。答案:【详解】压力的作用点在图钉与墙面的接触点,方向垂直于墙面水平向右,标出力的方向箭头,力的符号和大小,如图所示:解析:【详解】压力的作用点在图钉与墙面的接触点,方向垂直于墙面水平向右,标出力的方向箭头,力的符号和大小,如图所示:5如图所示,重为10牛的物体A静止在重为20牛的物体B上,请用力的图示法在图中画出A对物体B的压力。答案:【详解】确定一个标度为5N,确定力的作用点在接触面的中点;沿垂直于接触面向下的方向画一条线段,长度等于标度的2倍;在线段的末端画上箭头,并标出F=10N,如图所示:解析:【详解】确定一个标度为5N,确定力的作

4、用点在接触面的中点;沿垂直于接触面向下的方向画一条线段,长度等于标度的2倍;在线段的末端画上箭头,并标出F=10N,如图所示:6仰卧起坐运动是以臀部为支点O,利用腹部发力,带动人体上半身往上运动,若腹部施力位置为M,请画出最小动力F。答案:【详解】由杠杆平衡条件F1l1F2l2可知,在阻力跟阻力臂的乘积一定时,动力臂越长,动力越小;图中支点在O点,因此OM作为动力臂最长,根据杠杆平衡原理可知动力的方向应该向上,过M点垂直于OM作解析:【详解】由杠杆平衡条件F1l1F2l2可知,在阻力跟阻力臂的乘积一定时,动力臂越长,动力越小;图中支点在O点,因此OM作为动力臂最长,根据杠杆平衡原理可知动力的方

5、向应该向上,过M点垂直于OM作最小力F的示意图,如下图所示:7按要求作图:如图甲所示是一个钥匙形“瓶起子”,图乙为其简化的示意图,图中O为支点,F2是A点受到的阻力。在图乙中画出作用在B点的最小动力F1及其力臂L1。答案:【详解】由杠杆平衡条件F1L1F2L2可知,在阻力跟阻力臂的乘积一定时,动力臂越长,动力越小,图中支点在O点,因此OB作为动力臂L1最长,动力的方向应该向上,过点B垂直于OB向上作出力即为最小解析:【详解】由杠杆平衡条件F1L1F2L2可知,在阻力跟阻力臂的乘积一定时,动力臂越长,动力越小,图中支点在O点,因此OB作为动力臂L1最长,动力的方向应该向上,过点B垂直于OB向上作

6、出力即为最小动力F1,如下图所示:8如图所示,请画出杠杆右端所受竖直向下的拉力的力臂L2。答案:【详解】由图知,O为杠杆的支点,物体对杠杆右端拉力方向竖直向下,先反向延长拉力F2画出力的作用线,再由O点作力F2的作用线的垂线,垂线段长即为其力臂,如图解析:【详解】由图知,O为杠杆的支点,物体对杠杆右端拉力方向竖直向下,先反向延长拉力F2画出力的作用线,再由O点作力F2的作用线的垂线,垂线段长即为其力臂,如图9如图所示,支点为O的杠杆在力F1和F2的作用下处于静止状态,请作出力F1的力臂L1和力臂L2的力F2。答案:【详解】杠杆中,力臂是过支点与力的作用线的垂线,力F1的力臂L1和力臂L2的力F

7、2如图所示:解析:【详解】杠杆中,力臂是过支点与力的作用线的垂线,力F1的力臂L1和力臂L2的力F2如图所示:10在图中,杠杆在力、的作用下处于静止状态,为力的力臂。在图中画出力的力臂和力的示意图。答案:【详解】过支点作作用线的垂线段,即为的力臂;过动力臂的末端作垂直于的直线,与杠杆的交点为的作用点,为使杠杆处于平衡状态,则的方向向右上方,在线段末端标出箭头,标出动力,如下图解析:【详解】过支点作作用线的垂线段,即为的力臂;过动力臂的末端作垂直于的直线,与杠杆的交点为的作用点,为使杠杆处于平衡状态,则的方向向右上方,在线段末端标出箭头,标出动力,如下图11用两个动滑轮和一个定滑轮组成滑轮组来提

8、升重物,请在图中画出最省力的绕法。答案:【详解】最省力的绕法即承担重物的绳子段数最多的绕法,一个定滑轮与两个动滑轮组成的滑轮组,承担重物的绳子段数最多是四段,如下图所示:解析:【详解】最省力的绕法即承担重物的绳子段数最多的绕法,一个定滑轮与两个动滑轮组成的滑轮组,承担重物的绳子段数最多是四段,如下图所示:12利用滑轮设计一个升降装置,将其安装在房面上,通过它来把收割的麦子吊上房晾晒。请在方框内画出你的设计示意图。答案:【详解】可以利用一个定滑轮和一个动滑轮组成的滑轮组,人站在阳台上将麦子提上楼来,拉力的方向向上,故将绳子一端先连接在动滑轮的钩上,依次绕过上面的定滑轮和下面的动滑轮,如下图所示:

9、解析:【详解】可以利用一个定滑轮和一个动滑轮组成的滑轮组,人站在阳台上将麦子提上楼来,拉力的方向向上,故将绳子一端先连接在动滑轮的钩上,依次绕过上面的定滑轮和下面的动滑轮,如下图所示:13小女孩要用如图装置提起重物,请画出该滑轮组达到此要求最省力的绕线方式。答案:【详解】要使滑轮组最省力,需要承担物重的绳子段数最多,所以要从动滑轮绕起。如图所示:解析:【详解】要使滑轮组最省力,需要承担物重的绳子段数最多,所以要从动滑轮绕起。如图所示:14工人师傅站在地上把货物提起,如图所示,请画出绳子的绕线方式。答案:【详解】根据题意知道,要使该滑轮组向下用力物体向上运动,应从定滑轮开始绕,或者从绳子自由端向下从外向里绕绳,如下图解析:【详解】根据题意知道,要使该滑轮组向下用力物体向上运动,应从定滑轮开始绕,或者从绳子自由端向下从外向里绕绳,如下图15画出滑轮组最省力的绕线。答案:【详解】图中滑轮组有两种绕线方法,一种是由两根绳子承担重物,一种是由三根绳子承担重物,要想最省力,应选用三根绳子承担的绕法,即从动滑轮的上挂钩开始缠绕,如图所示:解析:【详解】图中滑轮组有两种绕线方法,一种是由两根绳子承担重物,一种是由三根绳子承担重物,要想最省力,应选用三根绳子承担的绕法,即从动滑轮的上挂钩开始缠绕,如图所示:
