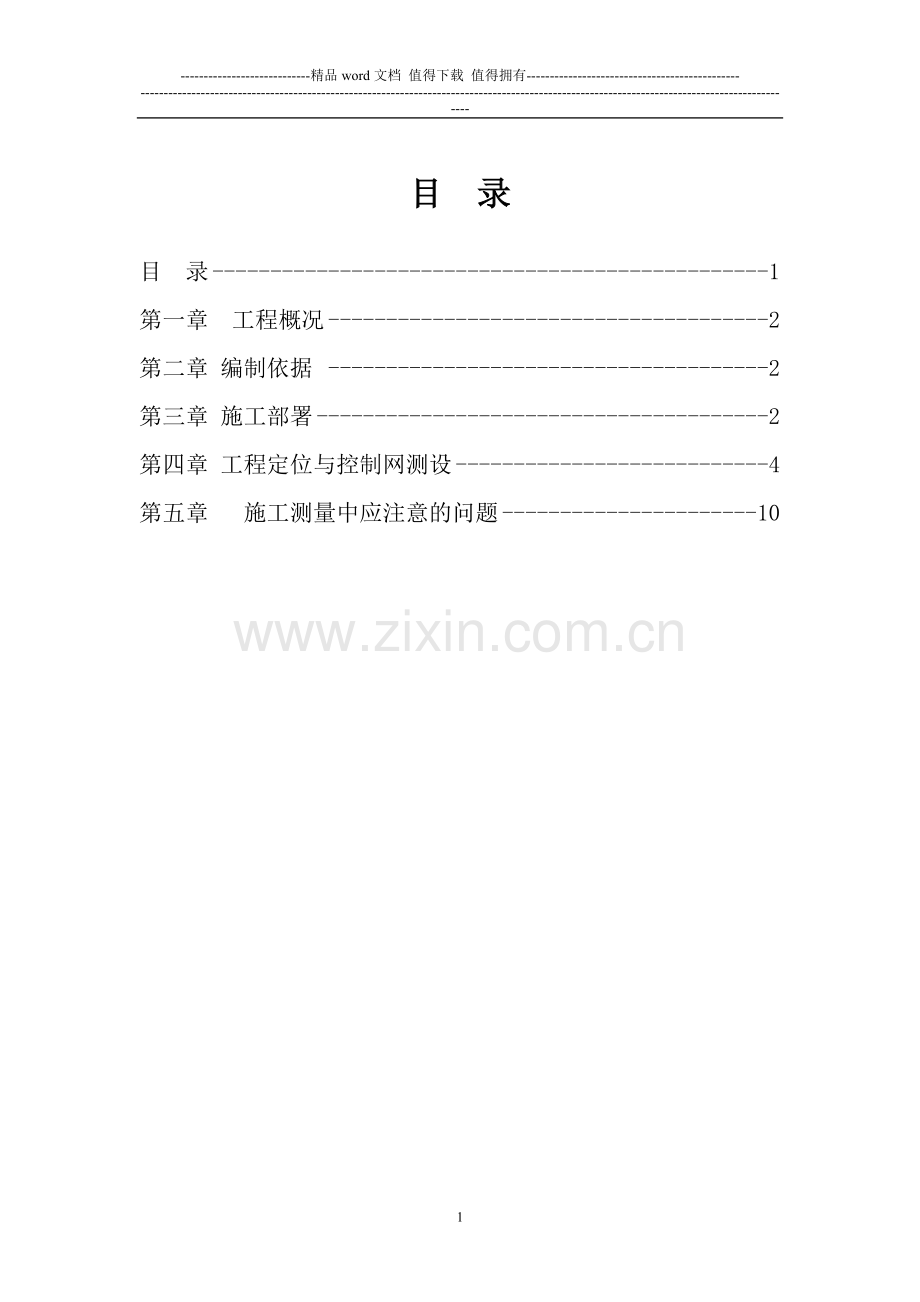

目 录
目 录 1
第一章 工程概况 2
第二章 编制依据 2
第三章 施工部署 2
第四章 工程定位与控制网测设 4
第五章 施工测量中应注意的问题 10

施 工 测 量 放 线 方 案

一、工程概况
本工程为咸阳市泾阳县花李村安置房工程，位于泾河新城花李村。
6#楼±0.000相对于绝对标高401.5米。
二、编制依据
1、《工程测量规范》（GB／T20257.1-2007）
2、《建筑施工测量手册》
三、施工部署
1、施工程序

准备工作——测量作业——自检——报验——合格——进入下道工序
2、施工测量组织工作
由项目部技术部门人员组织成立测量小组，根据甲方技术测量部门提供的工程定位点，建立轴线控制网。按规定程序检查验收，对施测组所有人员进行详细的图纸交底及方案交底。
3、施工测量的基本要求
施工原则：严格执行测量规范，遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部的定位放线。
必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。
定位工作执行自检、互检合格后再报检的工作制度。
测量方法要简捷，仪器使用要熟练，在满足工程需要的的前提下，力争做到省工省时省费用。
明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。
准备工作：全面了解设计意图，认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围坏境，建筑物的位置及坐标，其次了解现场测量坐标与建筑物的关系，水准点的位置和高程以及±0.000的绝对标高。在了解总图后认真学习建筑施工图，及时校对建筑物平面、立面、剖面的尺寸、形状、构造，它是整个工程放线的依据，在熟悉图纸时，着重掌握轴线的尺寸、层高，对比基础，楼层平面，建筑、结构几着之间轴线的尺寸，查看其相关之间的轴线及标高是否吻合。
4、测量仪器
全站仪1台：一光OTS632A
电子经纬仪1台：J2
水准仪1台：DZS3
垂直仪1台：SDJ—02L
50m钢卷尺2把、5m钢卷尺6把、对讲机4台、墨斗2个。
四、工程定位与控制网测设
1、根据规划部门提供的定位桩、红线桩和水准点，进行轴线定位。
2、平面控制网的测设
1）对甲方给定的市政测量控制点进行复测交接，将市政测量网点引测到场内平面控制网。对进场的仪器设备进行检定，作好技术交底工作。
2）场内平面控制网布设原则：平面控制应先从整体考察，遵循先整体、后局部，高精度控制低精度的原则。选点应选在通视条件良好、安全、易保护的地方。桩位必须用混凝土保护，必要时用钢管进行围护，并用红油漆作好测量标记；控制线位设置见放线记录。
3）利用全站仪，依据测绘管理部门提供的城市网点坐标G2、G3、进行坐标和距离复测，符合点位限差要求后，再测设建筑物主轴线，然后采用经纬仪方向线法引桩到开挖线以外安全、易保护的地方，作为场内首级控制网。
4）场内首级控制网布设完成后，依据地下室平面图采用极坐标、直角坐标定位放样的方法加密出建筑物其它主轴线、经角度、距离等校测符合点位限差要求后，布设建筑物平面矩形控制网。
5）通过对图纸研究和施工现场的综合考虑，现场设置控制轴线：
X方向：1轴、24轴、43轴、
Y方向：B轴、p轴、K轴、w轴
6）地下室基础和各栋建筑主体完全依据专业测绘公司测设的控制轴网，现场使用经纬仪进行测设放线。通对整体轴网控制既保证每栋建筑定位的准确性，同时也保证了各栋建筑之间的间距完全满足设计要求。
7）每栋建筑定位的复测，和墙柱定位控制线的测放结束后，再次用全站仪对各栋控制线的定位进行复测，经复测无误后才能进行施工的各道工序。
3、高程控制网的测设
1）依据测绘管理部门提供的市政水准基点，采用DS3级精度的水准仪对所提供的水准基点进行复测检查，校测合格后，测设一条闭合或附合水准路线，联测场内平面控制点，以此作为保证施工竖向精度控制的首要条件。
2）依据测绘管理部门提供的水准基点，在场内测设半永久性高程点，埋设后每月进行一次联测检查。
4、±0.00以下轴线控制施工测量
1）轴线控制桩的校测：采用经纬仪，根据平面控制网，对轴线控制桩进行复测一次，保证桩位准确。
2）轴线投测方法：±0.00以下的地下室施工采用经纬仪方向线交会法来传递轴线，引测投点误差不应超过±3mm，轴线间误差不应超过±2mm。
3）首先依据场内轴线控制桩和地下室开挖平面图，测放出基坑开挖上口线，并用白石灰撒出。当基坑开挖到接近坑底设计标高时，用经纬仪二次投测出基坑边线和电梯井、集水坑控制轴线,并打控制桩指导开挖。
4）地下室基坑土方机械开挖至基底以上300mm处采用人工开挖，再用经纬仪测放出底板底面尺寸进行人工开挖。根据基坑边上的轴线控制桩，将经纬仪架设在控制桩位上，经对中整平后，后视同一方向桩（轴线标志），将所需的轴线投测到施工的平面层上。在同一层上投测的纵横轴线不得少于2条，以此作角度、距离的所有校核。
5）经校核无误后，在该平面上放出其它相应的设计轴线及细部线。并弹墨线标明作为支模板的依据。模板支好后，用两台经纬仪架设在两条相互垂直的轴线上检查上口的位置。
6）当每一段轴线测设完后，必须进行自检，自检合格后及时填写记录。
5、±0.00以上轴线控制施工测量
1）平面控制测量： 在建筑物首层内侧设轴线控制网（内控法），±0.00以上的轴线传递采用激光准直仪法。
2）各栋控制轴线的留设主要依据全站仪测定的控制轴网来测设。依据地下室平面图计算出控制轴网与各栋轴线间的关系，测设出控制轴线，再在控制轴线的基础上放各栋的轴网线，并对各栋的控制点用全站仪加以检查复核，确保定位准确。
3）首层放线验收后，将控制轴线引测至建筑物内。根据施工前布设的控制网基准点，在建筑物内做内控点（测量孔洞位置见附图），埋设在首层相应的位置（偏离轴线约1米）。基准点的埋设采用-4mm×20cm×20cm钢板，钢针刻划十字线，钢板通过锚固筋与首层楼面钢筋焊牢，作为竖向轴线投测的基准点。基准点周围严禁堆放杂物，向上各层在相应位置留设20cm×20cm预留洞。
4）竖向投测前，应对首层钢板基准点控制网进行校测，校测精度不低于建筑物平面矩形控制网精度，以确保轴线竖向传递精度。
5）轴线竖向投测的允许误差：
高 度（m）
允许误差(mm)
每 层
3
全 高
1/1000

6）轴线控制点的投测，采用激光垂准仪，先在底层基点处架设垂准仪，调校到准直状态后，打开激光垂准仪，就会发射和该点铅垂的可见光束。然后在楼板口处用接收靶接收。通过无线对讲机调校可见光斑直径，达到最佳状态时，通知观测人员逆时针旋转准直仪，这样在接收靶处就可见到一个同心圆（光环），取其圆心作为向上的投测点，并将接收靶固定。用同样的办法投测下一个点，保证每一施工段至少2-3个点，作为角度及距离校核的依据。控制轴线投测至施工层后，应组成闭合图形，且间距不得大于所用钢尺长度。
7）施工层放线时，应先在结构平面上校核主轴线，闭合后再测设细部轴线。
6、±0.00以上高程的传递
1）在第一层的剪力墙和框架柱浇筑好后，从墙柱下面的已有标高点（通常是1米线）向上用钢尺沿墙身量距。标高的竖向传递，用钢尺从首层起始高程点竖直量取，当传递高度超过钢尺长度时，应另设一道标高起始线，钢尺需加拉力、尺长、温度三差修正。
2）施工层抄平之前，应先校测首层传递上来的三个标高点，当较差小于3mm时，以其平均点引测水平线。抄平时,应尽量将水准仪安置在测点范围的中心位置，并进行一次精密定平，水平线标高的允许误差为±3mm。
7、±0.00以下标高控制测量
1）高程控制点的联测：在向基坑内引测标高时，首先联测高程控制网点，场内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。
2）±0.00以下标高施测：为保证竖向控制的精度要求，对每层标高基准点，必须正确测设在同一平面层上所引测的高程点，不得少于三个，并作相互校核，校核后三点的较差不得超过3mm，取平均值作为该平面施工中标高的基准点，基准点设置边坡稳定位置，可使用水泥砂浆抹成一竖平面，用红色三角作标志，并标明绝对高程和相对标高，便于施工中使用。
8、施工过程测量控制
1）轴线及标高的测设
拆模后，根据轴线控制点将中心线测设在靠近墙底的结构面上，供支模板时定位使用。并在露出的钢筋上测设标高点，供浇筑砼时控制砼板面标高。
2）框架柱、剪力墙垂直度检测
柱和墙身模板支好后，在模板上端和下端分别标出轴线点，两点相连并弹出墨线。对柱墙的垂直度进行检查校正可用垂球法。
3）测量重点控制点
A、建筑总体垂直度控制
为了保证建筑物总体垂直度，在±0.00以上各层轴线投测检验符合精度要求后，利用经纬仪方向线法将建筑物角点与主轴线投测到外墙的外立面，并弹墨线标记。每层允许轴线偏差不超过2mm，并保证每个立面投测的轴线至少3条。
B、模板标高施工测量
支模架水平钢管、楼板模板高度复核；浇砼时设板面H+0.5m标高点，浇砼时标高点间拉线控制板的浇筑厚度；同时，在楼层砼浇注后，在楼面上用M5.0水泥砂浆砌筑一定数量的砖墩，砖墩顶面为楼面结构标高+200mm，把砖墩作为装修时细部测量的依据，同时还可以同室外引测的标高进行复核，提高了工作效率，减少装修施工时，由于墙遮挡，装修细部测量多次引测的测量累积误差。
五、施工测量中应注意的问题

1、测量工作必须选派专业技术人员。
2、必须使用经检验合格的测量仪器，如经纬仪、水准仪、激光铅直仪和钢尺等。
3、每次施测在原测点进行，测完后均要做闭合检查，准确无误后方可进行下道工序。
4、所有±0.00以上部位标高的引测均由±0.00开始，以三层为一个阶段，每阶段的每一层设一组严格检查的控制点做基点，此阶段的标高，均由此点向上引测，以此方法逐段向上引测。
5、测距误差不得超过1/1000，引角误差不得超过20"，层间垂直度测量偏差不超过±3mm，建筑物全高垂直度偏差不应超过3H/1000(H为建筑物总高度)，且全高CH≤90m时不大于±15mm。
6、施工放线前，测量人员认真熟悉施工图，掌握各个房间的细部尺寸，放线前检查测量工具，保证测量工具的精确性，放线时作好测量记录，放线工作结束后，重新复核一遍，使测量成果准确可靠。
7、施工测量放线后的后续工作施工，以所放线为依据，同时依据施工图进行复核，进行工程施工，如：钢筋绑扎时，钢筋尺寸与模板支设后构件成型尺寸进行比较，从而进一步验证测量放线的正确性。
8、该工程标高、垂直度的控制用激光经纬仪，水准仪、激光垂准仪、50m钢卷尺、线锤等测量器具进行。施工时用红油漆作好标记，以备后续工作使用。
9、工程砖墙砌好后，弹出各个房间的水平控制线，并作好标记，以便在抹灰后重新弹出控制线。水平控制线作为水电安装预留预埋、室内抹灰、门窗安装、吊顶安装的依据。
10、认真熟悉施工图纸，掌握设计各部位的标高。有夹角的框架柱、剪力墙和梁轴线放线前，必须先绘制放线图，经检查无误后，才进行正式放线，并另由专人认真复核。
