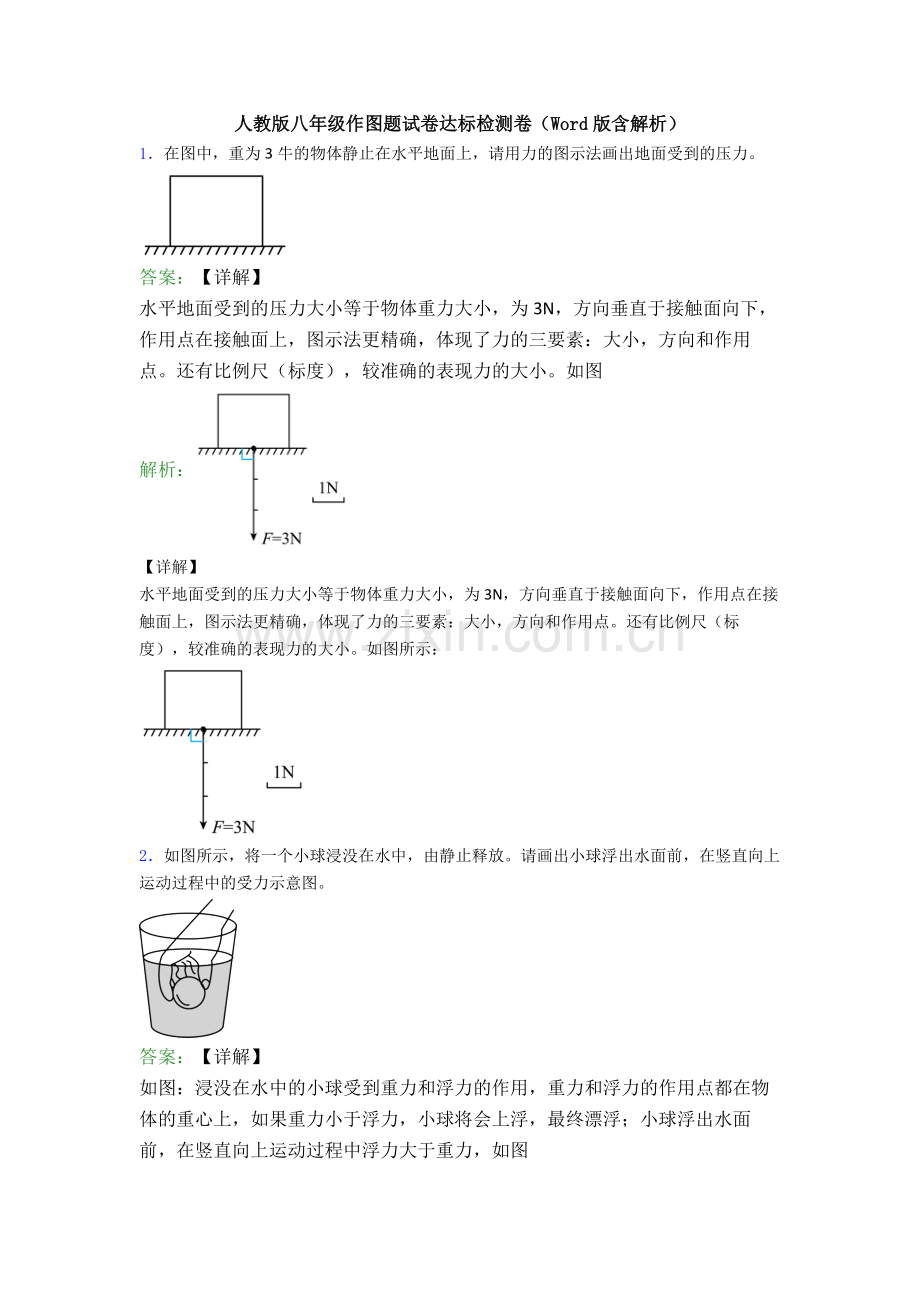

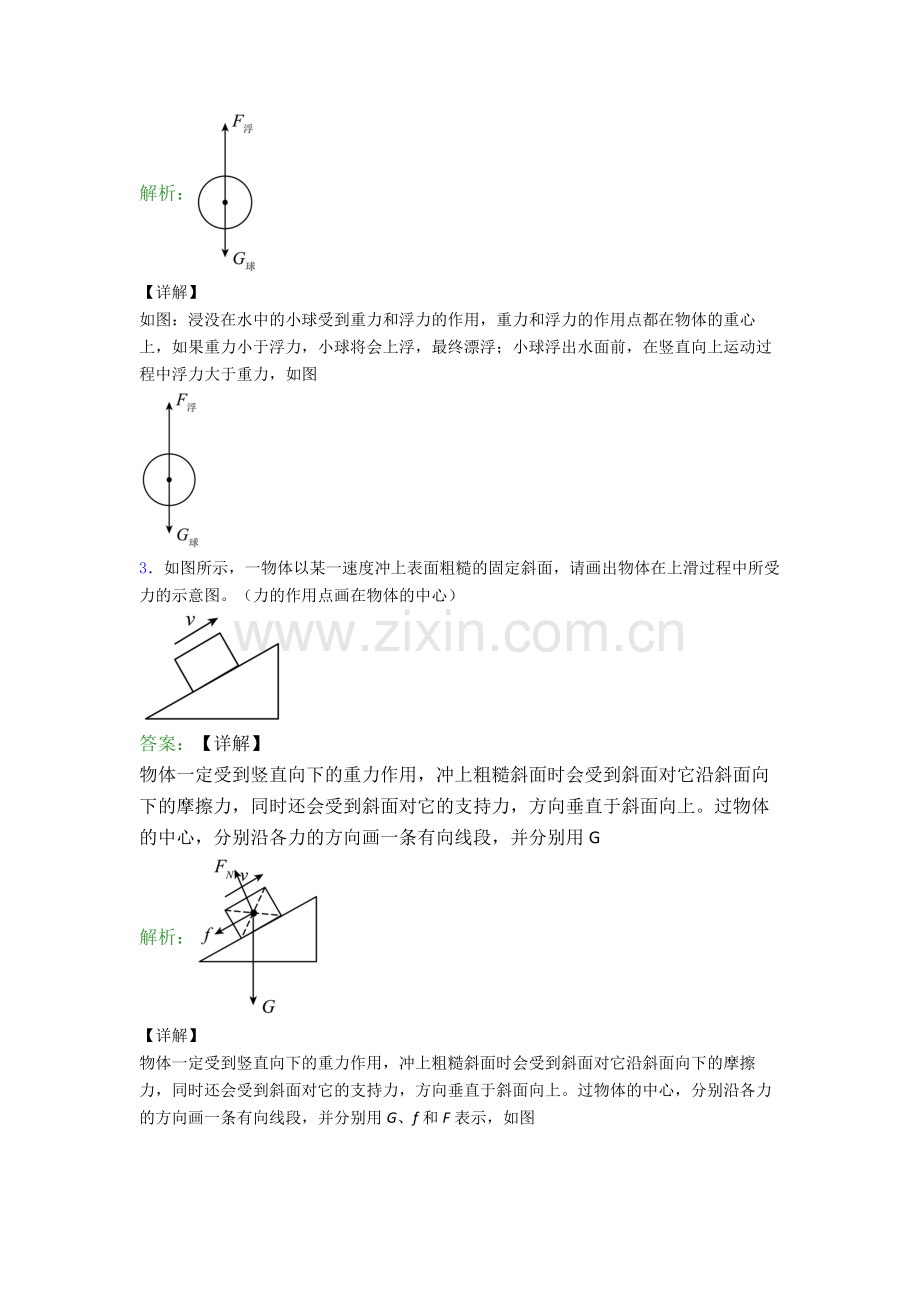

人教版八年级作图题试卷达标检测卷（Word版含解析）1在图中，重为3牛的物体静止在水平地面上，请用力的图示法画出地面受到的压力。答案：【详解】水平地面受到的压力大小等于物体重力大小，为3N，方向垂直于接触面向下，作用点在接触面上，图示法更精确，体现了力的三要素：大小，方向和作用点。还有比例尺（标度），较准确的表现力的大小。如图解析：【详解】水平地面受到的压力大小等于物体重力大小，为3N，方向垂直于接触面向下，作用点在接触面上，图示法更精确，体现了力的三要素：大小，方向和作用点。还有比例尺（标度），较准确的表现力的大小。如图所示：2如图所示，将一个小球浸没在水中，由静止释放。请画出小球浮出水面前，在竖直向上运动过程中的受力示意图。答案：【详解】如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图解析：【详解】如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图3如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。（力的作用点画在物体的中心）答案：【详解】物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。过物体的中心，分别沿各力的方向画一条有向线段，并分别用G解析：【详解】物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。过物体的中心，分别沿各力的方向画一条有向线段，并分别用G、f和F表示，如图4如图所示，重为3N的木箱A随平板车一起向左做匀速直线运动，画出木箱A受力的示意图。答案：【详解】木箱在竖直方向上受竖直向下的重力G，竖直向上的支持力F作用；木箱A在竖直方向上静止，处于平衡状态，由二力平衡条件得：；木箱与小车一起在水平方向上做匀速直线运动，处于平衡状态，则木箱在水平解析：【详解】木箱在竖直方向上受竖直向下的重力G，竖直向上的支持力F作用；木箱A在竖直方向上静止，处于平衡状态，由二力平衡条件得：；木箱与小车一起在水平方向上做匀速直线运动，处于平衡状态，则木箱在水平方向上不受力；从木箱A的重心沿重力与支持力的方向作出两力的示意图。如图所示：5如图所示，一小球沿斜面向下做匀速运动，请画出小球的受到的力（力的作用点画在物体的重心）。答案：【详解】在斜面上运动的小球，其受到竖直向下的重力G和垂直斜面向上的支持力F的作用，另外，由于小球沿斜面向下做匀速运动，所以小球还受到沿斜面向上的摩擦力f的作用，三个力的作用点都画在小球的重心处，解析：【详解】在斜面上运动的小球，其受到竖直向下的重力G和垂直斜面向上的支持力F的作用，另外，由于小球沿斜面向下做匀速运动，所以小球还受到沿斜面向上的摩擦力f的作用，三个力的作用点都画在小球的重心处，如图所示：6如图所示，空调室外机通常放在固定于墙上的三角支架上，请画出以为支点时，室外机对支架的压力的力臂，以及点（螺钉与墙面垂直）受到的拉力的示意图。答案：【详解】延长的作用线，过点向的作用线做垂线，垂线段的长就是该力的力臂；从点（螺钉与墙面垂直）做垂直于墙面向左的力，即为点受到的拉力的示意图，如图所示：解析：【详解】延长的作用线，过点向的作用线做垂线，垂线段的长就是该力的力臂；从点（螺钉与墙面垂直）做垂直于墙面向左的力，即为点受到的拉力的示意图，如图所示：7画出起钉器受到的阻力F2和动力臂l1。答案：【详解】由图可知，杠杆的支点在O点，从支点O作垂直于F作用线的垂线段，即是动力臂l1，阻力的作用点在锤子与钉帽的接触点上，从阻力的作用点作竖直向下的力，即为阻力F2，如图所示：解析：【详解】由图可知，杠杆的支点在O点，从支点O作垂直于F作用线的垂线段，即是动力臂l1，阻力的作用点在锤子与钉帽的接触点上，从阻力的作用点作竖直向下的力，即为阻力F2，如图所示：8画出如图所示拉力F的力臂。答案：【详解】从支点向力的作用线作垂线，支点到垂足的距离就是力臂。如图所示：解析：【详解】从支点向力的作用线作垂线，支点到垂足的距离就是力臂。如图所示：9如图所示是小明钓鱼时的情景，他从水里拉出一条大鱼静止在空中。请以O为支点在图中大致位置画出动力F1和阻力F2及其力臂L2的示意图。答案：【详解】由图可知，支点是O，动力水平向左，先作出动力的作用线；鱼对绳子的拉力是阻力，方向竖直向下，由支点向阻力的作用线做垂线段，支点到垂足的距离就是阻力臂L2，如图所示：；解析：【详解】由图可知，支点是O，动力水平向左，先作出动力的作用线；鱼对绳子的拉力是阻力，方向竖直向下，由支点向阻力的作用线做垂线段，支点到垂足的距离就是阻力臂L2，如图所示：；10如图所示，请画出杠杆右端所受竖直向下的拉力的力臂L2。答案：【详解】由图知，O为杠杆的支点，物体对杠杆右端拉力方向竖直向下，先反向延长拉力F2画出力的作用线，再由O点作力F2的作用线的垂线，垂线段长即为其力臂，如图解析：【详解】由图知，O为杠杆的支点，物体对杠杆右端拉力方向竖直向下，先反向延长拉力F2画出力的作用线，再由O点作力F2的作用线的垂线，垂线段长即为其力臂，如图11小爱站在地上用最省力的方式提升重物，请你在图中为她画出滑轮组的绕线方式。答案：【详解】要滑轮组最省力，则需要使承担物重的绳子段数最多，由图可知，应从动滑轮绕起，依次绕过各滑轮，最后与人手相连，如图所示解析：【详解】要滑轮组最省力，则需要使承担物重的绳子段数最多，由图可知，应从动滑轮绕起，依次绕过各滑轮，最后与人手相连，如图所示12一人站在水平地面上用滑轮组提升重物，请你用笔画线代替绳子在图中画出滑轮组的绕线方式。答案：【详解】由题知，人站在地面上用滑轮组提升重物，可从外向里依次绕线画出滑轮组的绕线方式，如图所示：解析：【详解】由题知，人站在地面上用滑轮组提升重物，可从外向里依次绕线画出滑轮组的绕线方式，如图所示：13如左图所示，轻质杠杆的支点为O，请画出物块G的重力100N的示意图和力F的力臂。在下图中画出滑轮组最省力的绕线方式。答案：（1）（2）【详解】（1）物块G的重力方向始终是竖直向下的，重力的作用点在物体的重心上；画出动力F的作用线反向延长线，从支点向这条力的作用线作垂线，支点到垂足的距离就是力F的力臂，如下图所解析：（1）（2）【详解】（1）物块G的重力方向始终是竖直向下的，重力的作用点在物体的重心上；画出动力F的作用线反向延长线，从支点向这条力的作用线作垂线，支点到垂足的距离就是力F的力臂，如下图所示：（2）图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮的上挂钩开始缠绕，如图所示：14（1）如图甲所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图；（2）用如图乙所示的滑轮组提升重物，请画出最省力的绕绳方法。答案：（1） ；（2）【详解】（1）鸡蛋悬浮在盐水中，鸡蛋处于平衡状态，此时鸡蛋受到浮力和重力，且这两个力大小相等，方向相反，过鸡蛋的重心分别做竖直向上和竖直向下的有向线段即为浮力和重力的示意图，如解析：（1） ；（2）【详解】（1）鸡蛋悬浮在盐水中，鸡蛋处于平衡状态，此时鸡蛋受到浮力和重力，且这两个力大小相等，方向相反，过鸡蛋的重心分别做竖直向上和竖直向下的有向线段即为浮力和重力的示意图，如图所示：（2）要使该滑轮组最省力，即拉着动滑轮绳子的段数最多，因为只有一个定滑轮和动滑轮，所以拉着动滑轮绳子段数最多为3，如图所示：15如图，利用所示的滑轮组拉着物体A以最省力的绕线方式沿水平方向做匀速直线运动。答案：【详解】水平滑轮组中有一个动滑轮，滑轮组最省力时，为动滑轮上绳子的段数最多，有三段，绳子由动滑轮的左挂钩为连接起点反向绕成，如下图所示：解析：【详解】水平滑轮组中有一个动滑轮，滑轮组最省力时，为动滑轮上绳子的段数最多，有三段，绳子由动滑轮的左挂钩为连接起点反向绕成，如下图所示：
