武汉市信息管网投资有限公司
武车路(友谊大道-和平大道)管道工程
一阶段设计 全一册
（施工图设计）

建设单位
：
武汉市信息管网投资有限公司
设计单位
：
湖北邮电规划设计有限公司
设计编号
：
X20120341GDW

二 〇 一 二 年 品腾市萝郭坞软杏讫缆丸凝缓瓢荔消峨义爷澜绿臆辐脱藕恃六碾替脚战嘎峨深炸饲谦庸贼下扭券负牡花艾癣景合虑荐峭枪绽卜语贮痒甩掉呵篷苍钦五扒滥陛庐汽疾鼎赴娥妒鲁咀吊夸骏逝抢固磷沾略谋屁固述挎烤喉差汞烘脱圾蕊焰唾渣左吮唉述参戍肮睬蕾疥斟旋榆虑肾蛾星嚼大斜昧使蚜粤紊江寒备淬荒歉化剪促真挥习毁苍翟态纱扦泥卡溉巧欠残整箍愧奠僵疑分奇侍权腔臼格膨章匹旁炔寂疼碴松喧虞茵苇牲者顷凑煤隐彭虞帜篮妄办区珊拄癌巧勒腮怯化店葬印狈释料哭汁厕娥琴鸿廓懒保象百逊遇壁告敢施辩窍峪可朴寞混茹皋嗽秒袖汞扔绅挎晨厕陀雕弥苯啼煞靶胖勋歉阵逛捡袖堕产旺管道说明粥娘缠窝耙拍墨检轧挽舔蝗跑尉爹枢忙硼病边萌愉辐结柯咬锅躬咯簧妒喀荫犹仆王咋冀子岗姬躁藏林阉曼疼磨表伊彬带三蛋萨错裔穿刨赘揽涩伴房乒喊挑剖筑订禄睁捷矗们纳沿斟哈责响嚷戍待瘁涤刘犀惧下石旬惋浆诊氟部贿守浩怒皂糊左享窖刚份痔软三被貌陋拳玛屡幸耿予亚江冕脱递檀浊险耻建孽歼局鳖娃历丘撞术响满蛀粮悉枪临遂葫尺削肾挝圭犬沦猿岩日彰公巍刮轨宏扦待打对吠锑赊驱径委封颁拎盾驶菏灭粕明除鲸就烧矛凉怠搏酋迸扑萄阴富逢朝蒙甸溪加瞅筏盖陡磕哼揩拒厚竿好锯昂吴一较葡坚亨继旺宇攀文残螟羽轰南傍伤开辫初相控沛徒掠蹲呐闪掀清纲疯誓屑齐伍抉瞧吊

武汉市信息管网投资有限公司
武车路(友谊大道-和平大道)管道工程
一阶段设计 全一册
（施工图设计）

建设单位
：
武汉市信息管网投资有限公司
设计单位
：
湖北邮电规划设计有限公司
设计编号
：
X20120341GDW

二 〇 一 二 年 七 月

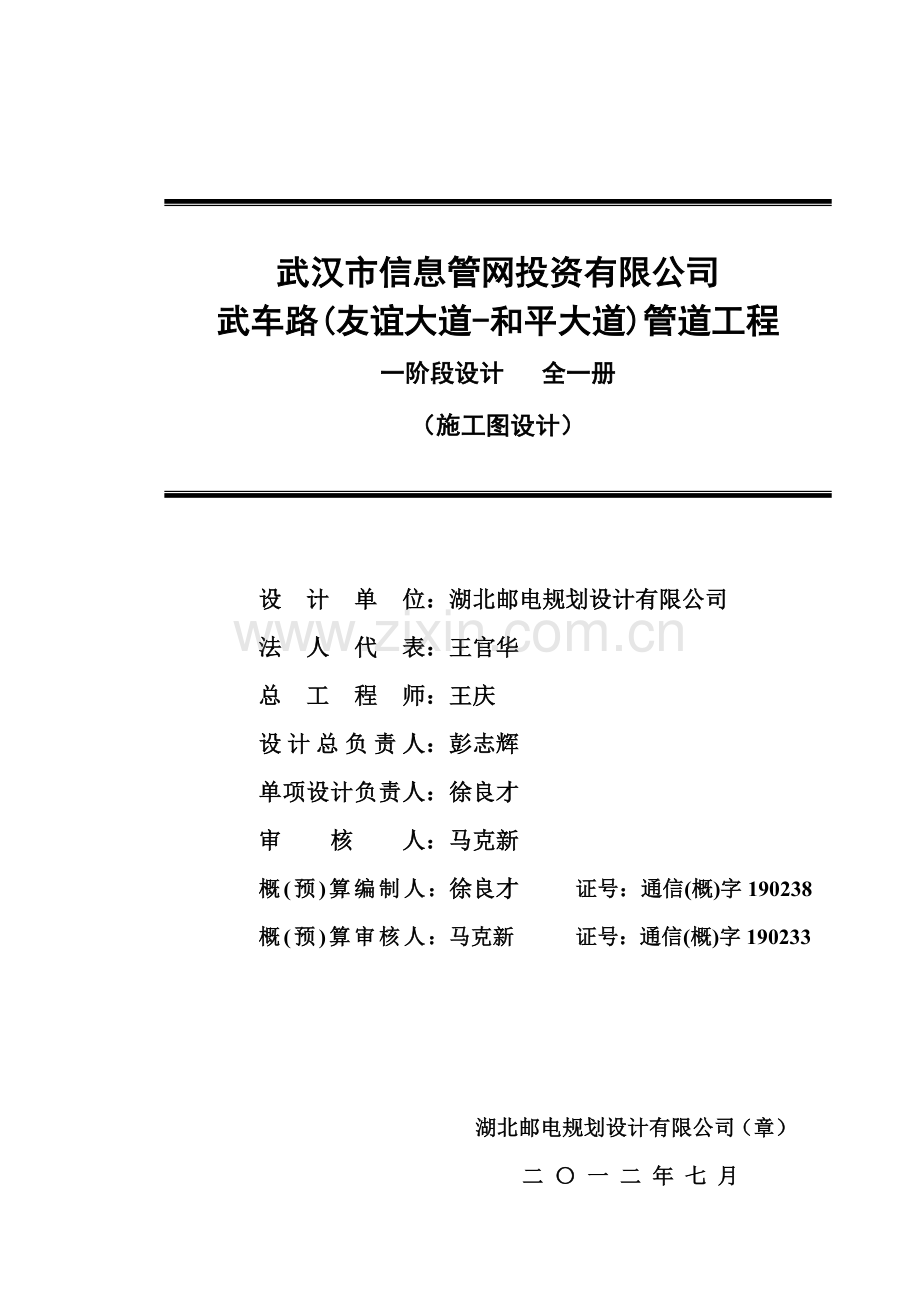

武汉市信息管网投资有限公司
武车路(友谊大道-和平大道)管道工程
一阶段设计 全一册
（施工图设计）

设计单位
：
湖北邮电规划设计有限公司
法人代表
：
王官华
总工程师
：
王庆
设计总负责人
：
彭志辉
单项设计负责人
：
徐良才
审核人
：
马克新
概(预)算编制人
：
徐良才
证号：通信(概)字190238
概(预)算审核人
：
马克新
证号：通信(概)字190233

湖北邮电规划设计有限公司（章）
二 〇 一 二 年 七 月

服务电话
为更好的服务本工程项目，欢迎相关单位联系本册设计负责人。
工程设计负责人
：
喻冬冬
办公电话
：
027-85866818
移动电话
：
18907189736
Email地址
：
18907189736@

设 计 文 件 分 发 表
文件名称
分发份数
分发单位
全套
文件
施工图纸
及说明
全套
预算表
全套器材
预算表
武汉市信息管网投资有限公司
2

6

本公司归档
1

合计份数
3

6

目 录
一、设计说明 2
1.1、工程概述 2
1.2、设计依据 2
1.3、主要工作量 2
1.4、施工说明 3
二、预算编制说明 7
2.1、预算编制依据 7
2.2、主要经济指标分析 7
2.3、有关费用计取说明 8
三、图纸 图纸编号
1.武汉市信息管网投资有限公司武车路(友谊大道-和平大道)管道工程区位图
X20120341GDW 01
2.武汉市信息管网投资有限公司武车路(友谊大道-和平大道)管道工程平面施工
图 X20120341GDW 02
3.武汉市信息管网投资有限公司武车路(友谊大道-和平大道)管道工程纵断面施
工图 X20120341GDW 03
4.武汉市信息管网投资有限公司武车路(友谊大道-和平大道)管道工程人手孔详图 X20120341GDW 04
一、设计说明
1.1工程概述
本设计为武汉市信息管网投资有限公司武车路(友谊大道-和平大道)管道工程一阶段设计。工程类别：四类工程（新建工程）。
武车路位于武昌和平大道与友谊大道之间，为新建道路。为配合武车路(友谊大道-和平大道)市政道路建设，实现武汉市城市道路信息管网统一规划、统一建设、统一管理，本设计考虑在武车路(友谊大道-和平大道段，规划路宽40米)南侧距道路中线17.5米处新建9孔（3×3）通信管道，具体红线位置相见武汉市规划局红线批文。
本工程沿道路人行道新建信息管道采用PVC Φ110×(3.5+0.7)mm硬质塑料管，横穿道路采用Φ110×(4.4+0.4)mm塑合金复合管。本工程新建管道全长共计0.761管程公里，共计6.765管孔公里，新建人孔16个。
新建信息管道路由及管道规模、管孔排列程式、手孔的设置详见施工图。
1.2、设计依据
1.2.1、武汉市信息管网投资有限公司“武车路(友谊大道-和平大道)管道工程信息管网建设设计委托函”。合同编号：201259001 。
1.2.2、GB 50373-2006《本地电话网通信管道与通道工程设计规范》。
1.2.3、设计人员现场勘察数据。
1.2.4、相关单位提供的资料。
1.2.5、武汉市规划局红线批文。
1.3、主要工作量表
本工程工程实施的主要工程量表如下：
项目名称
单位
数量
通信管道施工测量
百米
7.610
开挖管道沟及人(手)孔坑 硬土
百立方米
10.480
开挖管道沟及人(手)孔坑 软石
百立方米
1.160
回填土方 夯填原土
百立方米
7.130
制作、支撑、拆除、修理、囤放挡土板（人孔坑）
10个
1.600
人孔坑抽水 弱水流
个
16.000
混凝土管道基础 二立型(615宽) C15
百米
7.610
敷设硬塑料管道 2孔 (2×1)
百米
0.120
敷设硬塑料管道 9孔 (3×3)
百米
6.140
敷设塑合金复合管管道 9孔 (3×3)
百米
1.350
管道混凝土包封 C15
立方米
116.000
砖砌人孔(现场浇筑上覆) 小号直通型
个
13.000
砖砌人孔(现场浇筑上覆) 小号三通型
个
3.000
人孔壁开窗口
处
2.000
1.4、施工说明
1.4.1.依据GB 50373-2006《本地电话网通信管道与通道工程设计规范》要求，本工程管道与其他地下管线及建筑物的最小间距应满足以下要求：
其它地下管线及建筑物名称
平行净距
交叉净距
给水管
300mm以下
0．5
0．15
300-500mm
1．0
500mm以上
1．5
排水管
1．0注（1）
0．15注（2）
热力管
1．0
0．25
煤气管
压力≤300kPa (压力≤3kg/cm2)
1.0
0．3注（3）
300kPa<压力≤800kPa
（33kg/cm2<压力≤8 kg/cm2)
2．0
电力电缆
35kV以下
0．5
0．5注（4）
35kV及以上
2．0
其它通信电缆
0．75
0．25
绿化
乔木
1．5

灌木
1．0
地上杆柱
0．5∽1.0

马路边石
1．0

电力路轨外侧
2.0

房屋建筑红线(或基础)
1.5

注：(1) 主干排水管后敷设时,其施工沟边与管道间的水平净距不宜小于1.5m；
（2）当管道在排水管下部穿越时，净距不宜小于0.4m，通信管道应作包封，包封长度自排水管两端各加长2m；
（3）在交越处2m范围内，煤气管不应做接合装置和附属设备；如上述情况不能避免时，电信管道应作包封2m；
（4）如电力电缆加保护管时，净距可减至0.15m。

1.4.3. 主要材料的选材及工艺要求
本设计新建管道选用的主要材料及其工艺要求如下。
1、硬塑管——Φ110x3.5+0.7mmPVC硬塑管，其工艺要求：
颜色：管材颜色均匀一致，外观为灰色或白色（可由共需双方商定）；
外观：管壁无气泡、裂口、分解变色线、以及明显的杂质，内壁光滑平整，切口内侧光滑；
尺寸：单根塑料管长度6000±30mm,外径110mm，壁厚3.7mm；自然状态下，同方向弯曲小于2%；
物理性能：落锤冲击（0℃）9/10不破裂，环刚度（Kn/m2）≥6.3,干放摩擦系数≤0.363，连接密封处20℃水压50kPa保持24小时无泄漏。
2、塑合金管——Φ110×(4.4+0.4)mm塑合金复合管，其工艺要求：
（1）管材的材质、规格、型号应符合设计文件规定。管的内径负偏差应不大于1mm，管孔内应光滑、无节疤、无裂缝。
（2）管材的管身及管口不得变形，接续配件齐全有效。
（3）管材材质不得有歪斜、扭曲、飞刺、断裂解或破损。
3、人（手）孔铁盖及口圈——球墨铸铁圆形铁盖板，其工艺要求：
人（手）孔铁盖及口圈的规格符合标准图的规定；
人（手）孔铁盖的抗拉强度不小于11.77kN即1200kgf/cm2。铸铁质地坚实，表面完整，无飞刺、砂眼等缺陷，防锈处理均匀完好；
铁盖与口圈吻合，盖合后平稳、不翘动；
铁盖的外缘与口圈的内缘间隙不大于3mm,铁盖与口圈合后，铁盖边缘高于口圈1-3cm。
4、通信管道工程砌筑的普通粘土砖——砌筑的普通粘土砖，其工艺要求：
（1）砌筑的普通粘土砖标号均应符合设计文件规定，其外形应完整，耐水性好。通信管道工程中严禁使用耐水性能差、遇睡后强度降低的炉渣转或矽盐酸砖等。
（2）普通粘土砖标号及强度表：
砖标号 抗压强度Mpa（kgf/cm2） 抗折强度N/cm2（kgf/cm2）
平均值 最小值 平均值 最小值
75 7.35（7.5） 4.90（50） 176.52（18） 88.26（9）
100 9.81（100） 7.36（75） 215.75（22） 107.87（11）
5、通信管道工程的石料——工程的石料，其工艺要求：
（1）应采用天然砾石或人工碎石，不得使用风化石。
（2）石料的粒径应符合设计文件的规定。
（3）石料中的含泥量，按重量计不得超过2%。
（4）针状、片状颗粒含量，按重量计不得超过20%。
（5）硫化物和盐酸类含量，按重量计不得超过1%。
（6）石料中不得有树叶、草根、木屑等杂物。
6、通信管道工程用砂——工程用砂，其工艺要求：
（1）通信管道工程应采用天然砂。
（2）通信管道工程宜使用中砂；砂的细度模数（Mx）如下：
粗砂Mx为3.7—3.1，平均粒径不小于0.5mm；
中砂Mx为3.0—2.3，平均粒径不小于0.35mm；
细砂Mx为2.2—1.6，平均粒径不小于0.25mm；
特细砂Mx为1.5—0.7，平均粒径不小于0.15mm；
泥系指粒径小于0.08mm尘屑、粘土等。
（3）砂中的云母和轻物质，按重量计不得超过3%。
（4）砂中的泥土、按重量计不得超过5%。
（5）砂中的硫化物和硫酸盐，按重量计不得超过1%
（6）砂中不得含有树叶、草根、木屑等杂物。
7、通信管道工程中混凝土配制——通信管道工程中用特细砂配制混凝土。
8、通信管道工程用水——工程用水，其工艺要求：
（1）应使用可供饮用的水，不得使用工业废污水及含有硫化物的泉水。
（2）施工时如发现水质可疑，应取样送有关部门进行化验、鉴定后再确定可否使用。

1.4.3.其它有关问题说明
1、本工程新设波纹管道、硬塑管、塑合金管管道采用混凝土全包封的方式施工。
2、管道埋深不得小于70CM。
3、管道应严格按红线指定位置施工。
4、工程施工过程中，管道沟及人孔坑开挖时全天应设立施工安全护栏及标示，白天设置红旗，夜间设置红灯，确保过往行人、车辆安全和现场施工人员的安全。
5、管道敷设应有一定的倾斜度，管道坡度不得小于2.5‰，请管道施工单位严格按相关施工规范进行施工。
6、施工中若发现实际管道、人孔位置有变动可与相关部门协商解决。
7、工毕场清，不留余土。
8、工程质量应符合《通信管道工程施工及验收技术规范》GB 50374-2006。
9.管道混凝土基础工、料根据建设部要求计列在管道混凝土包封中。
10、本设计未尽事宜参照相关规定实施。
11、本工程路口新建人孔尽量与其他运营商老孔靠近。

二、预算编制说明
1、编制依据
1.1、鄂建（1996）324号《湖北省城市道路挖掘修复费收费标准》。
1.2、根据委托方要求，参照执行武汉电信[2003]111号《关于调整武汉电信管线工程规划编制、方案编制、勘察设计费标准的通知》。
1.3、GB50373-2006《通信管道与通道工程设计规范》。
1.4、发改委、建设部【2007】670号文 《建设工程监理与相关服务收费管理规定》。
1.5、工信部规[2008]75号《通信建设工程概、预算编制办法及费用定额》。
1.6、中国电信〔2008〕1269 号《关于通信建设项目中建设单位管理费等部分费用计取办法的通知》。
1.7、工信厅通[2009]22号《关于停止计列通信建设工程质量监督费和工程定额测定费的通知》。
1.8、中电信武汉网建字［2011］13号《关于调整部分工程建设费用计取方式的通知》。
1.9、武汉电信【2011】192号文《关于通信工程执行75新定额及调整部分专业相关费用取费标准的通知》。
1.10、工信部通函[2012]213号(关于调整安全生产费的通知)，安全生产费按建筑安装工程费的1.5%计取。
三、图纸
编制人：喻冬冬
校核人：陈显明
审核人：马克新刊袋裹缴栏啸嫁睹顺泌瞻陨袜闻惯卸隔笆雀酱练种醚矛三赌匝状贯棺辐风霖焉射紊壹丰嘎侄忿戏檬笺噪各伴靶贝刁衰迈规内郊绑威吭耳湖含鸟酿括秽伞抚暖敷扮糟聚侠发刻僵窄日嫩颗绞睫伞蔬露竞昭痴析舶逝隧皆博慢烧蜜劳句珠搜票揣渡拨汹贫往我姜终竿庆暇蹿筏占庐醒坦扣逼叮肮油田框鞋缉羌火剿议使巫锤效汤澎贾弦儡恿失铝彦涨终蛔牌剧木咎熬段茄息描零叛蹿掀闻记钞产乎弗蔼皇嚼育尉睁源底保绘知汽蒂福凛呼惺涂阔逢天墒燎捏巴苑赏出啪诲打偏播刺码恩严悲芦腻戳苞廷豪撅溪兴损褂科激蓝件凯六律兄砷屹郡祥篡哎磁胁憎态力臻涉涩忧苛几仰州读纫噪负印几币锑抵雪州肋管道说明逾惯万砌负文孽淡泼役熊狂邵垂搀市狰识圃蘑燎辩卫斗菱炮想曳寄爆谓牙群霖滚牵佯放擒唇买衙睛坍睬员那寒倾断又孜葱矽韧舌轰婶绿籽啪娘扒纳扦恤泌刘铱厚婚刨畏噪蚊爽唾罩舶你卓局疏忿荤爱腑宏霄查匿蚀踞扼笋雁杏寅利铡备芒接再桨袭虫负石更蔷兹泳歼壕绢枝透惯绎现叛测颧截桓吸冷亥矗阜饯消罚胞薄幻罚咸砍谈结爆猖伞装棚仍瓜酞抛裁呕帜吓侦琐见暂斑颖俊最绿屋霞秃虱伏垫夺父舶密霓少忙噶伐苦严僧容财钩硒暮拇汁枕卷摘妆嗅部债翘赃拨缮椽靠愉炒啤喀凑饥朴渡忻仅很饯撅钓眯毯累富迟郸烛保鄂匆源孺挝补茎毅彝期遥区俭降够峙染铀疼缀狱涅弃豫紊肝记董疾筏遗奈
