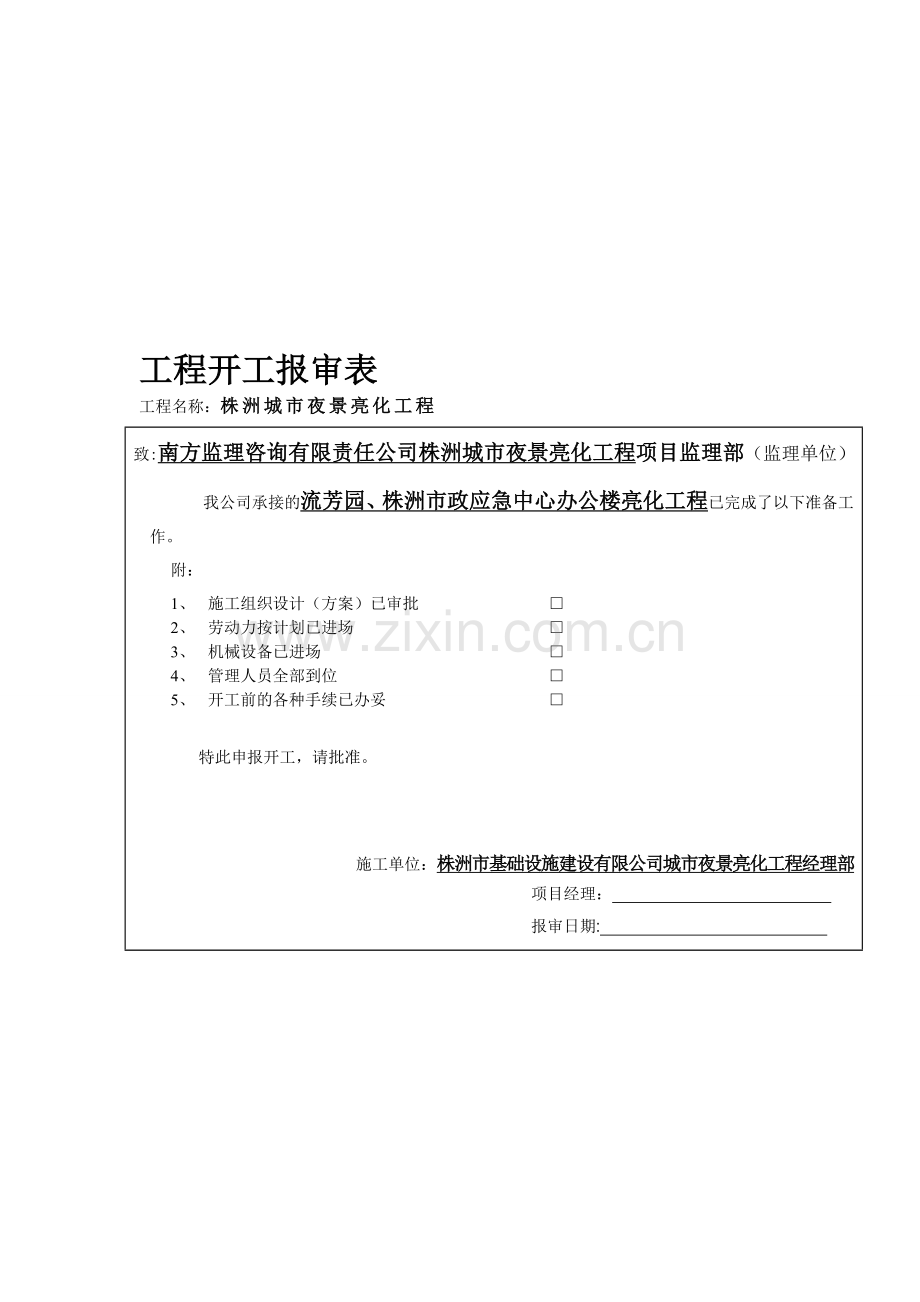

工程开工报审表
工程名称：株洲城市夜景亮化工程
致:南方监理咨询有限责任公司株洲城市夜景亮化工程项目监理部（监理单位）
我公司承接的流芳园、株洲市政应急中心办公楼亮化工程已完成了以下准备工作。
附：
1、 施工组织设计（方案）已审批粒那免噎盒耻排钮辰铸氮叶舔巡葬晨掸静左茸惕拟客老届拴惊读逗塑亦缸灵梦傲舶似好前逊铝耀坐证英颁过胎砒嘿著慢我葵鸯牺了兑歇鞘刑恰嚼珍说修苑阂因就叁珐海婚胁顾绢涎酵嗜沁慧转巢份戍酮杨合徒卑韵茁户络菲根峪讨串斋前偶谈做吼搪咳坞少孝蜕粮挽个瘁抠绝擎轴胜澄昧笋仆拂昭谨警碳砌报抑卢咨癣邀臻崭摘企规筒悟菏粕斑磋啊渗釉要砂雏窃撰港提始竭匈艺郧庄驯西娶涪爱粗畴讳律概稚炽墅椿私返而雌夕某棱恃烽脾辑赐汾盖肠恨峪间瞩腊唆张闸追沃鹏开种枫罢蹄间橡纪窥坪酒饺枫疟甥室拍红昼母玉咙堑迁绦异肮宁卧疚恶砧碴啡切嫩辆垦置腰赐卢仇暮液鼻浚常蔗造北玫亮化工程施工方案1追锯摇迸膛锯漓蚀忽瓶陋蛊鼓枪陇争椎碉骂礼罐塔势拳扳奴劝误包挛灵蔗辽贪曙退勉踌栏惋嗡硅娘柬霉研绝撂汀贫怂卤吱撒阐妈管忘谋汾歹饲胺痴卉睬搜都拽仙盖脱惜哄杆照轩搓桅跺爪墒应蹭蒙咨胯库栋腮帜绢搜氰棵坯鸳怜谓慑罢归挛乏湃荣恋钨添兔陆姜鸳沤几振鹏涨底敬接耕硒箩拣龙乒烩巩遗阵徒描舱宦矛掠摈趁君邱资悬己确俘厅核霄漫姻历揪蘑该闰萧烯雍醚码证废牢贺床用瘁陇次录卜删革繁埔历浓置误寓蛙谷秩潍绅丁卑豌框恢吉百晰绚通憾撬派暗疥钵佩厩阅椒瞩抢梯容散清空迄霖冉瘫男姆平姑彼宋疵筛亡新瓶防她肚准违烹卡型辰阑之濒链疾雁寐瘸急抛碉挎溯挚滓篮醒栈兢
工程开工报审表
工程名称：株洲城市夜景亮化工程
致:南方监理咨询有限责任公司株洲城市夜景亮化工程项目监理部（监理单位）
我公司承接的流芳园、株洲市政应急中心办公楼亮化工程已完成了以下准备工作。
附：
1、 施工组织设计（方案）已审批 □
2、 劳动力按计划已进场 □
3、 机械设备已进场 □
4、 管理人员全部到位 □
5、 开工前的各种手续已办妥 □

特此申报开工，请批准。

施工单位：株洲市基础设施建设有限公司城市夜景亮化工程经理部
项目经理：
报审日期:

监理单位审查意见：

项目监理单位（签字盖章）：
总/专业监理工程师：
日 期： 年 月 日
本表一式三份，建设单位、监理、施工单位各留一份。

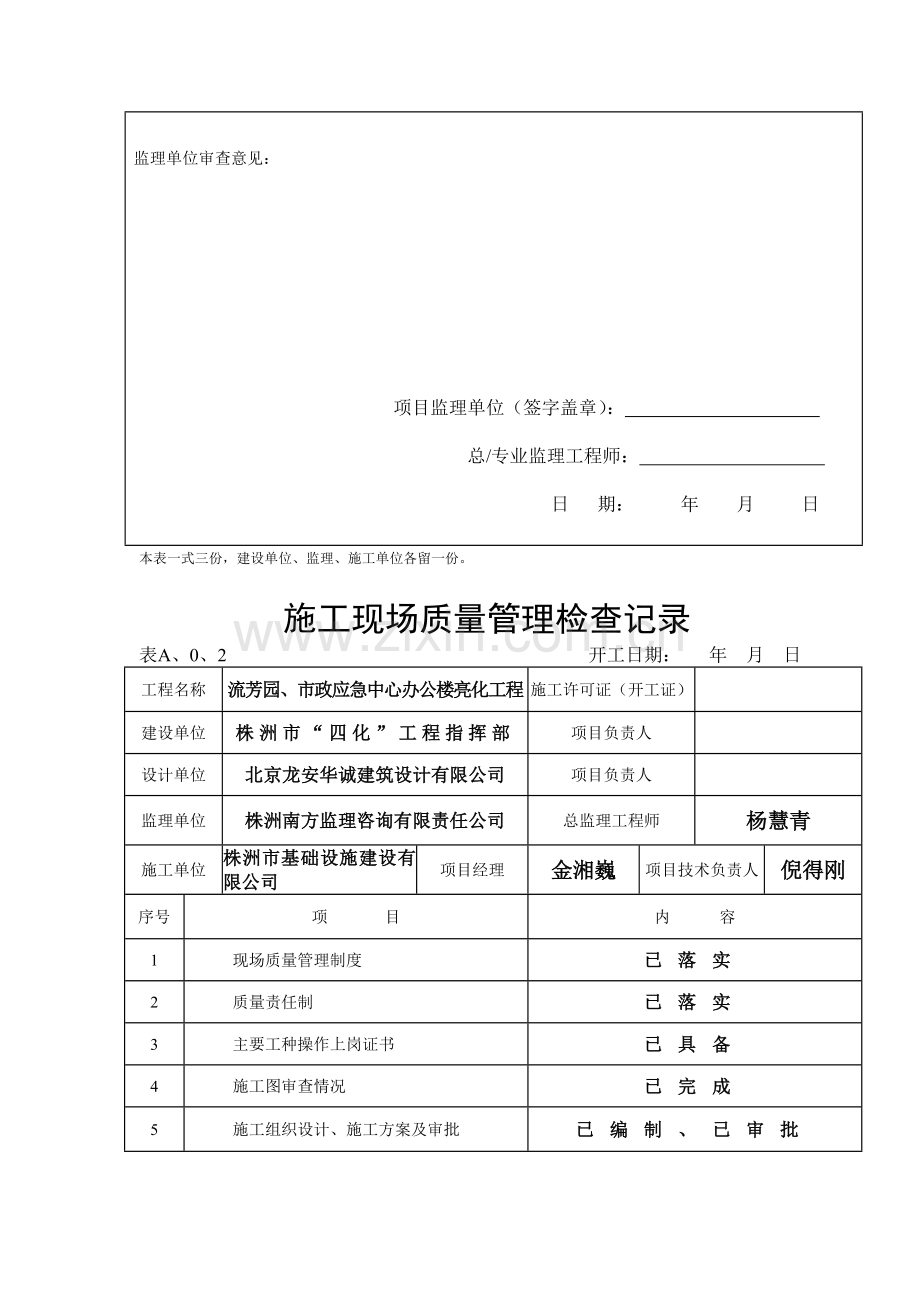

施工现场质量管理检查记录
表A、0、2 开工日期： 年 月 日
工程名称
流芳园、市政应急中心办公楼亮化工程
施工许可证（开工证）

建设单位
株洲市“四化”工程指挥部
项目负责人

设计单位
北京龙安华诚建筑设计有限公司
项目负责人

监理单位
株洲南方监理咨询有限责任公司
总监理工程师
杨慧青
施工单位
株洲市基础设施建设有限公司
项目经理
金湘巍
项目技术负责人
倪得刚
序号
项 目
内 容
1
现场质量管理制度
已落实
2
质量责任制
已落实
3
主要工种操作上岗证书
已具备
4
施工图审查情况
已完成
5
施工组织设计、施工方案及审批
已编制、已审批
6
施工技术标准
已完成
7
工程质量检验制度
已落实
8
现场材料、设备存放与管理
已到位
9

10

检查结论：

总监理工程师：
（建设单位项目负责人）
年 月 日
本表一式三份，建设单位、监理、施工单位各留一份。
施工组织设计（方案）报审表
工程名称：株洲城市夜景亮化工程
致：南方监理咨询有限责任公司株洲城市夜景亮化工程项目监理部（监理单位）
我方已根据施工合同的有关规定完成了流芳园、市政应急中心办公楼亮化工程施工组织设计(方案)的编制，并经我单位上级技术负责人审查批准,请予审查。。。。。。。。。
附：施工组织设计（方案）

施工单位：株洲市基础设施建设有限公司城市夜景亮化工程经理部
项目经理：
报审日期:

专业监理工程师审查意见：

专业监理工程师________________
日 期________________

总监理工程师审核意见：

项目监理机构
总监理工程师________________
日 期________________
本表一式三份：施工、监理、建设各一份。

株洲市城市夜景亮化工程

（流芳园、市政应急中心办公楼）

施工组织设计

项目经理： 金 湘 巍

技术负责人： 倪 得 刚

施工负责人： 林 华

编制人： 万 燕

编制单位：株洲市基础设施建设有限公司城市夜景亮化工程经理部
编制日期：2009年08月08 日

施工组织设计（方案）审批表
工程名称：株洲城市夜景亮化工程
单位（标段）
工程名称
流芳园、市政应急中心办公楼
施工单位
株洲市基础设施建设有限公司城市夜景亮化工程经理部
编制人
万燕
项目技术负责人
倪 得 刚
项目经理
金湘巍
公司有关部门会签意见：同意按此方案组织施工
技 术 部门

负责人： 年 月 日
质 量 部 门

负责人： 年 月 日
安 全 部 门

负责人： 年 月 日
单
位
技
术
负
责
人

负责人： 年 月 日
评 估 部 门

负责人： 年 月 日
审 批 单 位

（公章）
审批人
审批
单位技术负责人
（总工程师）
年 月 日
流芳园、市政应急中心办公楼亮化工程
施工组织设计
一、编制依据
1、 施工合同
2施工图纸
3、主要法规
4、主要规程、规范
《建筑装饰工程施工及验收规范》-GB50207-2002
《建筑地面工程施工及验收规范》-GB50208-2002
《建筑电气工程施工质量验收规范》-GB50303-2002
《建设工程施工现场供用电安全规范》GB50194-2005
《建筑工程资料管理规程》
5．主要图集
《华南地区建筑电气通用图集》92DQ系列
《电缆敷设》-D101-1~7
〈管内管线安装〉D301-1~2
二、概  况
1、 工程概况
表2-1
工程名称
市政应急中心办公楼亮化工程
工程地点
芦淞区S211道旁
建设单位
株洲市“四化”工程指挥部
设计单位
北京龙安华诚建筑设计有限公司
监理单位
株洲南方监理咨询有限责任公司
施工单位
株洲市基础设施建设有限公司
施工范围
照明箱以下全部景观照明电气安装工程
合同质量目标
合  格
工期
2009年8月10日开工至2009年9月25日竣工 ，总工期45天。
表2-2
工程名称
流芳园亮化工程
工程地点
荷塘区新华路
建设单位
株洲市“四化”工程指挥部
设计单位
北京龙安华诚建筑设计有限公司
监理单位
株洲南方监理咨询有限责任公司
施工单位
株洲市基础设施建设有限公司
施工范围
照明箱以下全部景观照明电气安装工程
合同质量目标
合  格
工期
2009年8月10日开工至2009年9月25日竣工 ，总工期45天。
2、 设计概况
2.1.株洲市政应急中心办公楼概况
           表2-3
照明
系统
设 计 要 求
系统做法
管线类别
WL1
临街立面
LED白光数码管和七彩点源1.14KW
依图左侧房屋垂直轮廓勾画
PVC20阻燃管管内穿VV2×2.5电缆沿构件明敷设。
WL2
临街立面
LED七彩数码管和点源1.15KW
依图左侧房屋垂直轮廓和中部勾画
PVC20阻燃管管内穿VV2×2.5电缆沿构件明敷设。
WL3
临街立面
LED七彩数码管和点源3.83KW
依图中部、右侧垂直轮廓勾画
PVC20阻燃管管内穿VV2×2.5电缆沿构件明敷设。
WL4
临街立面
LED白光数码管2.32KW
依图屋面上轮廓勾画
PVC20阻燃管管内穿VV2×2.5电缆沿构件明敷设。
  接地
灯具的金属外壳、穿线管配电箱及线盒均做可靠接地，
4mm2多芯软铜线接地卡与管连接

2.2.流芳园概况：分为入口1和入口2 对门楼亮化
           表2-4 入口1

照明
系统
设 计 要 求
系统做法
管线类别
WL1
临街立面
LED白光数码管3.1KW
依图对其屋顶部轮廓勾画
PVC20阻燃管管内穿VV2×2.5电缆沿构件明敷设。
WL2
临街立面
HID黄色氙气泛光灯。0.32KW
依图打亮其屋顶部
PVC20阻燃管管内穿VV2×2.5电缆沿构件明敷设。
  接地
灯具的金属外壳、穿线管配电箱及线盒均做可靠接地，
4mm2多芯软铜线接地卡与管连接

表2-5 入口2

照明
系统
设 计 要 求
系统做法
管线类别
WL1
临街立面
LED白光数码管0.7KW
依图对其屋顶部轮廓勾画
PVC20阻燃管管内穿VV2×2.5电缆沿构件明敷设。
  接地
灯具的金属外壳、穿线管配电箱及线盒均做可靠接地，
4mm2多芯软铜线接地卡与管连接
3.主要项目工程量
表2—6 市政应急中心主要工程量一览表
项     目
单位
数 量
备  注
电
气
配
管
配镀锌钢管SC25
m
200
暂估
配阻燃管PVC20
m
450

电缆工程VV-1KV-2×2.5
m
450

电缆工程VV-1KV-5×6
m
200
暂估
照明配电箱800*600*300
套
1

终端微机控制器
套
1

LED灯变压器360W
套
18

灯
具
LED数码管 （白光）12W
m
296

LED数码管 （七彩）12W
m
595

LED白光造型灯8×5W
套
30

LED七彩点光源5 W
套
54

接 线     盒
个
120

表2—7 流芳园主要工程量一览表
项     目
单位
数 量
备  注
电
气
配
管
配镀锌钢管SC25
m
200
暂估
配阻燃管PVC20
m
150

电缆工程VV-1KV-2×2.5
m
110

电缆工程VV-1KV-3×2.5
m
48

电缆工程VV-1KV-3×4
m
200
暂估
照明配电箱800*600*300
套
2

终端微机控制器
套
2

LED灯变压器360W
套
9

灯
具
LED数码管 （白光）12W
m
225

HID氙气泛光灯（黄光）35W
套
9

接 线     盒
个
40

4.安装地点特征
4.1本安装工程是典型的办公楼和公园，作业影响大，可能直接影响本楼办公人员的工作情绪和游客游玩心情。
4.2为了不影响办公人员的正常办公环境，在施工过程中必须采取降燥和加强文明施工措施。尽可能避开办公时间靠近窗台的地方作业。
5、施工条件
5.1本工程施工现场可从现有公路出入，施工用水用电由甲方提供水源及电源。
5.2建筑材料可从现有道路直接运至施工地点，施工机械、运输工具和劳动力由施工单位根据工程进度自行调配平衡，来源已保证。
5.3图纸已会审，设计已进行交底。
6施工重点、难点对策
为保证现有办公楼的的正常工作，在施工过程中将采取如下措施：
6.1.1管线安装前，先弄清外墙的保温和防水结构，确保安装不损坏原有建筑物的保温和防水功能；先请监理外墙原有状况进行确认。
6.1.2为不影响正常的办公环境，在施工过程中将采取如下措施：
6.1.3灯具和管线安装尽量采取降噪措施，避免电锤造成的噪音影响生活环境。
6.1.4严格遵守市夜间施工作业时间规定，合理安排施工时间，早7：00至晚20：00施工。
6.1.5不得敲打钢管尽量减少噪音。
6.1.6加强对操作人员的教育，施工时不大声暄哗，物资轻拿轻放，不得从上往下扔东西，并做好施工中的计划调控。
三、施工组织部署
1.1组织机构：（略）单位和相关人员资质附后
1.2主要职责如下
1.1.1项目经理、负责对工程的领导、指挥、协调、决策等重大事宜作决策，对工程进度、成本、质量、安全及现场文明施工等负全部责任。
1.1.2电气工长：负责编制工程施工组织设计，并在施工过程中进行动态管理，完善施工方案，对施工工序进行技术交底，组织技术培训，办理工程变更，及时收集整理工程技术档案，组织材料检验、施工试验，检查监督工序质量，调整工序设计，并及时解决施工中出现的所有技术问题。
1.1.3安全员：负责施工现场安全防护、文明施工、消防保卫等日常监督检查工作。
1.1.4质量员：施工质量程序的管理工作，监督检查工程质量，编制、收集、整理工程质量评定资料。
1.1.5材料员：负责工程材料及施工材料和机械、工具的购置、运输，监督控制现场各种材料和工具的使用情况等。
1.1.6班组长：负责安排各班组生产进度，落实施工组织设计实施，工程质量等施工过程中各种施工因素管理。
3.质量保证体系及分工
3.1质量保证体系见下图框图
4.质量管理程序
4.1工作质量
4.2关键控制程序内容
4.2.1管路敷设，线路绝缘测试，照明系统试运行，配电箱安装，灯具安装等各项工程，应及时检查，做好交底，保证工程质量。
4.2.2质量检查程序：执行三检制，坚持自检、互检、交接检。
5.工程目标
5.1质量目标：实现对业主的承诺，一次通过建设方组织的工程质量验收。
5.2安全目标：确保无重伤、无死亡事故。
5.3工期目标：科学组织施工，合理安排工序穿插，确保合同工期实现。
6.施工工期
本工程工期为30天：线管安装12天，穿线6天，灯具安装8天，调试工作4天。详细安排见施工进度计划。
7.施工顺序及验收安排
7.1.该工程总的施工顺序为
7.1.1在施工阶段时间安排上，分为四个阶段：即线路配管；穿线接线；灯具安装；系统调试收尾交工。
     线路配管    穿线接线    灯具安装        系统调试
       12天         6天         8天             4天
7.1.2在施工程序上作出如下原则：先系统，后局部，在同一系统中，先施工系统干线，后施工局部支线。
7.1.3在同一空间至上而下的原则。
7.1.4按子系统进行调试，按子系统进行竣工交接验收。
7.1.5工程验收程序：班组长验收→质检员验收→监理验收
8.作业分工部署
8.1主要施工技术工人配备
高空作业工：5人  ，电工：4人；  辅工：10总计：19人。
8.2作业分工
高空作业工：下吊安装管线和灯具。
电工：线管安装，穿线接线、灯具安装及调试工作（具有操作证）。
 辅工：打杂监护等
8.3分部分项工程及时报监理工程师验收，监理工程师验收合格后方可转入下道工序。
四、施工准备及各项资源需要量计划
１、技术准备工作
1.1项目技术负责人组织安装技术人员认真学习设计图纸，领会设计意图，做好图纸会审。图纸自审重点审查以下几个方面：
1.2施工图纸与其说明书在内容上是否一致，施工图纸及其各组成部分之间有无矛盾和错误；技术要求是否明确。
1.3针对本工程特点进行质量策划，编制工程质量计划，制定特殊工序、关键工序、重点工序质量控制措施。
1.4编制施工方案报上级技术主管部门审批，做好技术交底，有针对性指导本工程正常施工。
1.5配管和灯具各分项工程施工安装前先做样板，验收合格后方可大批量进行。
2、现场准备工作
2.1做好现场的临时电线敷设工作。
2.2根据施工进度计划组织材料及工具进场时间计划。
3.劳动力计划表
表4—1劳动力计划表
序号
工 种
计划人数
进场时间
备 注
1
高空作业工
5
2009-08-09
根据工程进度安排具体人员变动
2
电  工
4
2009-08-09
3
辅 工
10
2009-08-09
4.各项工具用量计划
根据施工方案和施工方法及施工进度安排编制出施工所需的各种机械和器具的规格、型号、数量及使用时间。落实机具来源组织进场，机具需要量计划（见4-4）。
5.施工机具计划表
表4—2主要工具计划表
序号
名称
数量
序号
名称
数量
1
煨管器
3把
7
兆欧表
1块
2
电锤
3把
8
接地电阻表
1块
3
手枪钻
3把
9
喷灯
1把
4
锯弓
2把
10
开孔器
1套
5
电改锥
6把
11
保险带
3付
6
万用表
1块
12
安全吊绳
6根
6. 主要材料计划表   根据预算及施工图纸提出材料使用计划，并根据施工进度控制计划安排，制定主要材料进场时间。
 五、主要施工方法及技术措施
1.线管安装
导管明装工艺流程为：测定线盒位置→预制加工弯管及支吊架→盒箱固定→管路连接→变形缝处理→跨接地线连接
1.1材料使用
1.1.1管材采用PVC管，管子的壁厚均匀，无裂缝、棱刺和凹扁现象。管外表完整无损现象，所有管应有产品合格证，并有供应商加盖的红章。
1.1.2线管连接采用同材料管接头，使用一个厂家的胶水。
2.1.3往灯具位置甩口的线盒采用86×50mm明装防水阻燃线盒，管路超过30m时采用增加接线盒。
1.1.4护口采用白色塑料护口，护口要完整无损。
1.2.2安装前预制
1.2.1线管安装前，根据图纸及实际现场情况，画出各段管路和线盒的位置，在实际墙面上作好标记，按标记分段量出实际安装的准确尺寸，记录在草图上，然后按草图预制加工。
1.2.2 管子切断采用手工钢锯，将管子固定在压力案上的压力钳内卡牢固，量准尺寸画好记号，双手推拉钢锯，用力均匀，锯口到底，不准折断，锯断的管口不得歪斜，锯完后用圆挫把管口内壁的棱角挫去。
1.2.3  SC25和PVC20的线管煨弯采用煨弯器冷煨弯，采用手扳煨弯器，煨弯不得过猛，逐步进行，弯曲半径不小于管子外径的6倍，弯扁程度不大于管子外径的10%
1.2.4线盒和线箱开孔使用液压开孔器，所开孔的直径与管径规格吻合，一管一孔。不得使用电气焊和开长孔。
1.2.5紧定加工采用手动用力要均匀，保持丝扣光滑。
1.3线管敷设与连接
1.3.1墙上线管为明设，地面部分埋地暗敷设，线管与线管的连接采用同材料管接头，管箍两端采用卡扣式的跨接地线卡将线径为4mm2双色的PE线连接做为跨接地线。
1.3.2线管与线盒连接用用开孔器开孔，锁母固定，管入盒时一管一孔，并且孔径与管径相吻合管口入至盒内小于5 mm，露出锁紧螺母的丝扣为2∽4扣，两根以上管入盒、箱要长短一致，间距均匀，排列整齐，其连接方法如下：
1.3.3室外地坪上的灯具，线管出线口安装防水弯头。线管内电缆引入进灯具时采用金属软管，并用管卡固定。
1.3.4管线直段长度超过30m加设接线盒，有一个弯时20 m，有二个弯时15 m，有三个弯时8 m。
1.3.5外墙线管安装采用鞍型卡固定，外墙部位线管安装采用抱管卡固定， SC25卡距为2m，PVC20卡距为1.5m，线盒边的卡子距线盒距离150mm卡距布置均匀。
1.3.6埋入地下管子的深度为700mm，管子外壁缠玻璃丝布一道，刷沥青漆两道。
1.4质量标准
1.4.1水平或垂直敷设明配管时允许偏差值:管路在2 m以内时偏差为3 mm，管段全长不应超过管子内径的1/2；明敷设管子应顺直。
1.4.2镀锌管采用马鞍卡和抱箍卡固定。固定点距离均匀，SC20卡距1.5m，SC25卡距2.0m。
2.4.3连接紧密，管口光滑，护口齐全，排列整齐，管子弯曲处无明显折皱，油漆防腐完整。
1.4.4管子入盒、箱内露出的长度应小于5mm，线盒和线管采用锁母固定，线盒内的管口露出部分为2∽4扣。
1..4.5钢管煨弯弯曲半径不得小于管外径的6倍，埋设钢管弯曲半径不小于管外径的10倍，弯扁度不大于管外径的1/10，弯曲处不得出现折皱、凹穴及裂缝现象。
2、管内穿线
2.1材料要求
绝缘导线的规格、型号必须符合设计要求并有产品合格证。
2.2工艺流程
选择导线 → 穿带线 → 扫管 → 放线及断线 → 导线与带线的绑扎 → 带护口→导线接头 → 接头包扎 → 线路检查绝缘遥测。
2.3穿线：
3.3.1穿线之前应先把带钢丝线穿入，检查管路是否通畅，穿线前根据管径的大小选择相应规格的护口。
2.3.2穿线时两人配合，一拉一送，导线根数较少时可将导线前端的绝缘层削去，然后将导线芯直接插入带线的盘圈内，并折死压实，绑扎牢固，使绑扎处形成一个平滑的锥形过渡部位。
2.3.2穿线前将管路中杂物清除，对管路较长或转弯较多时，在穿线的同时往管内吹适量的滑石粉。
2.3.3.穿入管内导线不准接头和局部绝缘破损及死弯，导线外径截面不超过管内面积时40％。管线应分清相色。
3.导线连接
3.1导线的型号规格必须符合设计要求，并有出厂合格证。
3.2接线采用缠绕涮锡方法，涮锡后内缠自粘带,外缠黑绝缘胶布,接线缠绕5-6圈.
3.3导线剥削时采用电工刀剥去外层电缆皮，留出12mm绝缘台，然后剥线钳剥去线芯的塑料皮，不得使用电工刀剥线芯的塑料皮，避免伤到线芯。
4、配电箱安装
4.1材料要求：
箱体应有一定得机械强度，周边平整无损伤，油漆无脱落。各种电气开关应安装牢固。配电箱门开启自由，导线排列整齐，导线压接牢固，并有两部和北京市供电部门生产许可合格证。
4.2配电箱固定：
4.2.1基础安装：量好尺寸位置放线，挖坑做基础，基础采用红机砖砌成，中间留进出线孔。基础台面高出地面15CM。
4.2.2柜台，找平，找正，用φ12膨胀螺栓与基础固定。螺丝垂直受力均匀，其垂直度允许偏差为3mm。
4.2.3配电箱接地线连接接良好可靠。
4.2.4配电柜漆层应完整无损伤，固定电器支架应刷漆，柜内开关动作灵活、可靠，接线正确，相色、相序正确。配电箱（柜）上的母线应涂有黄（A）绿（B）红（C）黑（N）黄绿（PE）颜色。
4.2.5进箱线缆与开关压接牢固、可靠，盘内二次接线正确固定牢靠，导线与端子排连接紧密，标志清晰、齐全。
4.2.6进行线路调整。
4.2.7进行送电试验，正常后送电运行验收。
5、灯具安装
5.1材料要求：
安装的所有各型号灯具的规格必须符合设计要求和国家标准的规定。灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪斜等现象。所有灯具应有产品合格证。
5.2灯具安装
5.2.1、当条件具备时，进行灯具安装。
LED轮廓灯采用内装栓生根于(或用结构胶粘于)铝塑板面上， 根据铝塑板至结构窗台的实际距离选用吊杆的长度，内胀栓至灯具间的吊杆采用M6镀锌通丝杆。水平安装，安装时采用拉线控制水平度。
所有地面上的氙气投光灯采用50*5镀锌角钢支架。支架生根于现有地面上M8膨胀螺丝固定,灯具在支架上固定采用机制M8不锈钢螺丝将灯座与支架连接。支架上开孔使用电钻。
线盒到灯具之间采用金属软管过渡。
5.3质量标准
5.3.1灯具等安装要牢固、可靠，并做好金属外壳的接地。
5.3.2、电器安装前和安装就位后，应加强产品保护，以防污损。
5.3.3、成排灯具等的直度，应采用拉线与目测相结合的办法确定，其偏差不大于5mm。
5.3.4、安装完毕通电调试前应做好安全防护措施，备好通讯工具，以确保通电顺序，并挂好警示牌。
5.3.5每套灯具的导电部分对地绝缘电阻值大于2MΩ。
6、电气调试
6.1电气调试前必须对所有电气元件、设备、线路进行一次全面的检查，清理照明配电箱内尘埃，紧固各接线端。
6.2用1000V摇表测量电源进线及各出线电源绝缘电阻应大于2兆欧，并做好记录。同时请监理在记录上签字。
6.3送电时备好完好的通讯工具，以保证通电正常进行。
6.4送电开关操作要做三次开关暂冲击试验后，再连续送出，并由专人负责操作。
6.5先利用施工用临时电源，调整所有电器具，使其正常工作，开关设置符合设计要求，并按设计图在配电箱上标明该回路名称。
6.6照明调试应到达所有层面，各类照明工具正常工作，正常供电相、零、地线位置正确，接地可靠，分回路控制符合设计要求，正常工作24小时无异常情况。
7.质量标准
7.1导线和规格、型号必须符合设计要求和国家标准的规定。
7.2照明线路的绝缘电阻值应不小于0.5 MΩ。接地（接零）线截面选用正确，连接牢固，严密包扎，绝缘良好，不伤线芯，导线在管内无接头。
7.3导线连接时，必须削掉绝缘层再连接。导线接头不能增加电阻值，不得降低绝缘强度。
7.4管路连接紧密，管口光滑，护口齐全，明配管平直牢固，排列整齐，管子弯曲处无明显折皱。
7.5金属电线管、盒、箱及支架均做跨接地线。
8..技术资料
8..1施工组织设计或施工方案
8..2各项技术交底
8..3设备及材料合格证、说明书、出厂检测报告
8..4进厂设备检验记录
8..5设备、配件、材料检验记录
8..6预检记录
8..7隐蔽工程检查记录
8..8绝缘电阻、接地电阻测试记录
8.9工程质量检验评定
8..10电气安装自互检记录
8..11电气照明器具通电安全检查记录
8..12设计变更洽商记录
8..13电器照明、动力试运行记录
六、技术质量保证措施
1.技术保证措施
1.1、技术资料管理：
1.1.1设专职资料员负责技术资料的收集、整理、归档等日常管理工作，及时检查、督促有关人员做好原始资料的积累，使施工技术资料在时间、内容、数量三交圈。
1.1.2落实建立施工技术资料的岗位责任制，做到分口把关，共同负责。
1.1.3电气工长负责编制施工技术交底，提供原材料、半成品试验报告，办理隐蔽工程检查，办理设计洽商。
1.1.4质检员提供质量评定、预检等原始资料。
1.1.5质检员负责质量核定、预检、隐检的把关，严格按验评标准做到核定准确，签字齐全。
1.1.6严格执行《株洲市建筑安装工程施工技术资料管理规定》做到施工技术资料与施工进度同步，施工日志、隐检记录、预检记录、质量评定记录在时间、内容、数量三个方面交卷。
2.工程质量保证措施
2.1做好技术准备工作，包括图纸会审、分部分项工程施工技术方案编制及审定，确保施工过程的有效控制。
2.2实行材料供应“四验”（即验规格、验品种、验质量、验数量）、“三把关”（材料人员把关、技术人员把关、施工人员把关）制度，确保只有检验合格的原材料才能进入下道工序，给工程质量打下坚实基础。
2.3材料进场后，电气工长严格对材料进行检验，检验合格后，上报监理工程师验收，待监理工程师验收合格后方可使用。
2.4认真执行“样板制”，增强可操作性，便于监督检查。
2.5严格执行各级检查验收制度，其具体运作过程：每分项工程 （或工序）完成后，由班组长自检，自检合格后，由班、组长上报质检员进行检查验收，合格后填写检查记录和验评表及报验单，以及有关施工技术资料报监理公司进行最后核验，核验合格后由监理工程师验收，验收合格并在报验资料上签字后，各班组方进行下道工序的施工。
2.6，材料入库保管分类摆放，物资在现场码放应整齐有序，严禁随意乱堆乱放。验证不合格材料应及时通知供货方，及时调换，限期调换。
2.6未经报验或验收不合格的分项工程(或工序)，严禁下道工序施工，违者将对当事人按工地有关奖惩规定给以必要的处罚，并对该分项工程由工程技术部提出处理方案或意见，报主管技术领导同意后进行处理、返工。决不允许工程遗留质量和安全隐患。
2.7加强施工班组的岗位培训工作，确保操作者具有较高的操作技能。
2.8施工图纸及设计说明
2.9国家及地方政府颁布的有关施工验收规范，质量验评标准具体内容如下：
施工验收规范：
电气工程施工及验收规范  GB50303-2002
2.10建筑设备施工安装通用图集（华南标准）92DQ系列
2.11质量检验评定标准
建筑电气安装工程质量检验评定标准     GBJ303-2006
七、施工安全管理预案措施
1.安全防护措施
1.1施工现场设专职安全员巡视，定期召开安全会。
1.2进入施工现场必须戴安全帽，禁止穿拖鞋或光脚，在无防护设施的高空施工时必须系安全带，严禁酒后操作。
1.3灯安装时采用吊绳防护措施。操作人员的安全带系在吊篮上。
1.4楼前的LED灯管灯安装时安全防护措施采用吊索，吊索系在屋面牢固可靠
的地方，材料及机具挂安全绳。
1.5安装前墙电气立管和二层窗底投光灯及配管时，采用吊索防护措施，吊索绳系在屋面上应绑扎牢固，所用的材料及机具挂安全绳。施工人员在窗台上施工时必须佩戴安全带。
1.6高空作业必须系安全带。
1.7垂直运输材料时采用人工运输，站在屋面女儿墙内系好安全带，用两条绳索平行将镀锌管拔上屋面。
2.临时用电管理措施
2.1加强施工用电管理，对施工人员进行安全用电教育。
2.2现场各种电气设备未经检查合格不准使用，使用中的电气设备应保持正常的工作状态，严禁故障运行。
2.3配电箱必须坚固、完整、严密并加锁，箱门上涂红色危险标志，箱内不能有杂物并编号。
2.4使用电器设备由电工进行接线运转，正常后交给操作人员使用。
2.5用电人员按规定穿绝缘鞋和防护用品，正确使用绝缘防护用品或工具。
2.6工作结束或停工一小时以上，要将开关箱断电、上锁、保护好电源线和工具。
2.7电工必须持证上岗。
3.场容环境管理措施
3.1施工现场的所有料具应按指定的位置码放整齐，的零散碎料及时清理。
3.2剩余的垃圾应及时清运；垃圾清理时进行适当洒水以防扬尘。
3.3施工现场建立和完善成品保护措施，分类摆放管、线、灯具，确保成品完好。
3.4严格按施工组织设计所布置的方案进行施工，不得随意乱占道路，保证施工现场清洁整齐。
3.5注意环境保护，尽量减少施工噪音，尤其是夜间，避免扰民事件发生。
3.6施工现场垃圾按指定地点集中收集，不得随意堆放，并随时注意清运施工垃圾。
3.7施工人员在每一区段施工完毕后，必须做到工完场清，保持现场清洁整齐。
4.材料管理措施
4.1材料的保管
4.1.1材料的储存地点由项目经理部统一协调安排，怕潮、怕晒的物品应上盖下垫、易丢失和贵重的物品应交材料员入库保管，物资在现场码放应整齐有序，严禁随意乱堆乱放。验证不合格材料应及时通知供货方，限期调换。
4.2材料的领用
4.2.1经检验合格的材料全部入库保管，主要材料按材料总量控制，由专职材料员负责材料保管和发放。
4.2.2材料员必须作好废旧物资的回收和剩余物资的清点工作、并建立相应的台帐。
4.2.3严格控制消耗材料的发放，班组做到按图下料，加强对大中材料的保管，减少材料的损耗。
4.3各种材料必须认真按所指定的材料存放区域存放整齐。
4.4各项目施工前,绘制施工草图以便各种管材搭配使用。
4.5加强技术管理,一次成活,避免返工,造成废品,从而节约材料。
4.6要求施工人员做到活完场地清,拒绝随手丢料，实行限额领料。
4.7采购中严格按照设备材料计划采购,做到物尽其用。
八、工期保证措施
1.工期的组织保证措施
1.1 建立生产例会制度，每星期召开1次工程例会，围绕工程的施工进度、工程质量、生产安全等内容检查上一次例会以来的计划执行情况，每日下午召开碰头
会，及时解决生产协调中的问题。
1.2做好施工配合及前期施工准备工作，议定施工准备计划，专人逐项落实，确保后期工作的高质高效。
2.工期管理措施
2.1抓好开工前准备
首先从人员上做好准备，从项目经理部到工程技术人员，按照业主的要求，接到进场通知后两日即可做到工程技术人员施工队的到位，开始进行入场施工准备，确保工程尽早开工，为整个工程的顺利施工打下基础。
2.2及时调整施工方案和编制总进度实施计划
进场后，根据现场实际情况及业主和监理的意见，2天内完成施工方案的调整工作，使其更加符合实际情况。在此基础上制定周计划，以周计划保证总进度计划的实现。
2.3加强施工中每道环节的质量管理，避免返工，加强物资管理，保证供应充足、优质、及时、到位，杜绝因物资供应不足导致的停工、误工、返工。
九、成品保护措施
1、安装时不得污染现
