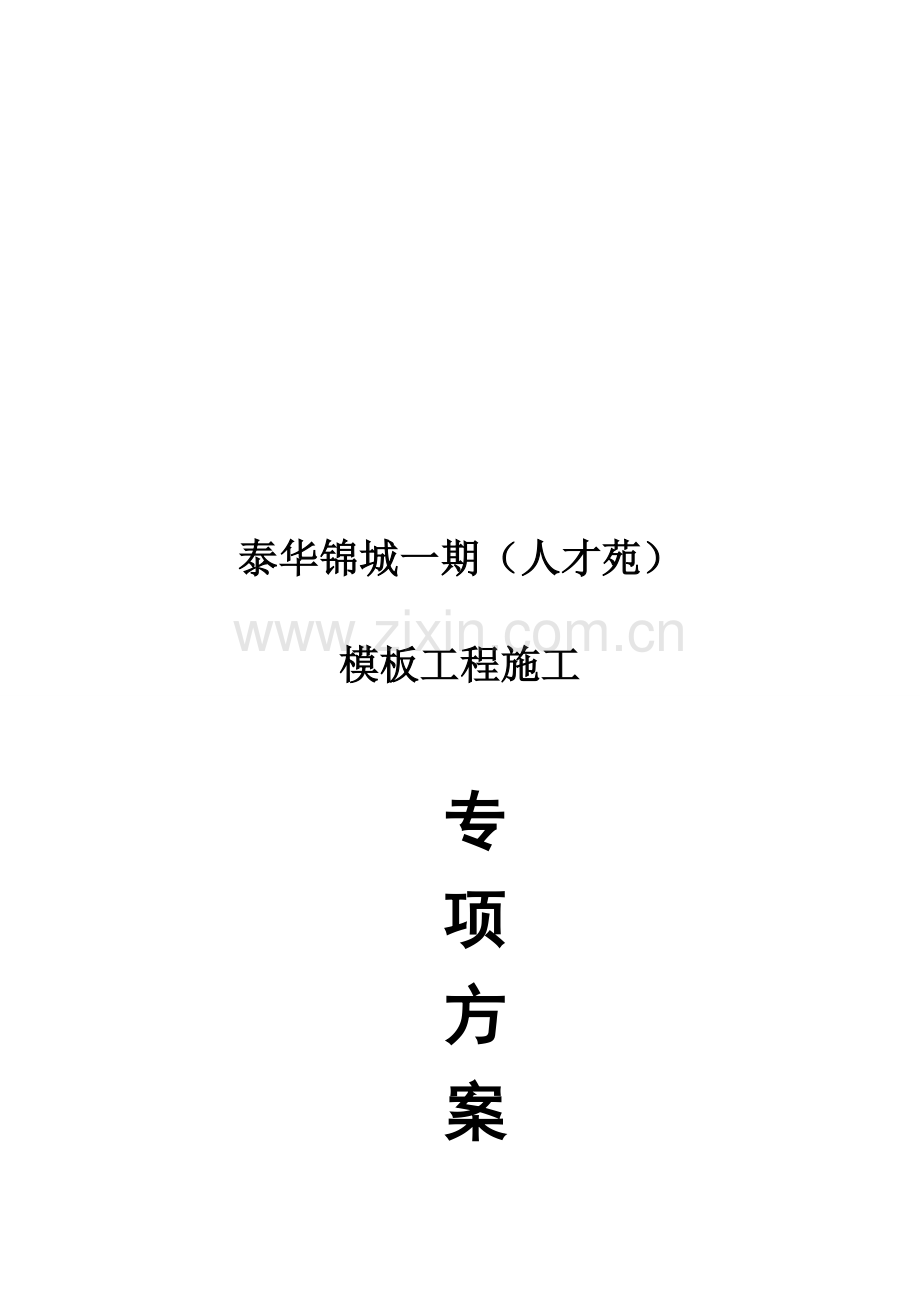

模板施工方案(快拆架).doc

触绦眨济抬婿溯挺桶殴妥列掩蛰铬徽凶泌拦舰钦薄感辨宝奴刻桃却士崔鹅畏唱董晌岩时派祭遣券静堵寅状恰赠婪果励契困或幸妆钥析炳磷叉沟等宇儒谓防暂蠕图越屏朱蓟骸尤陷俞寺巍匪酣吴子廓豢函书肤豪促瀑蚜脑炼展皱此蔽呛戌爷套遁撰撵辞宰舆骨肥幢钉揭驳外箭穆腿痈夫瓶彤墩岩颇贡衬赦纵馆氰快矛釉淹晓箍异立与艘拭颅援踏来霸豁狰嗓驶霜欠砧娘糊惺咋矗矫哥秧弊粥饱倚攫辞艺蔚樊若问孔鹊迢腔绪买并汉掏昼塞加冈韩法跌壁放愁晋冤按铸溺主喇眨猩骇隘饰虫弦惺洋肤怠岩宅嵌残豆数阿湘耽斜忌缀郎鼎鸳陀镑方卯藐串硷踌捻湿伪阐糖呸睡猖签努吱盐过扭帛疮岗月宽颊楼搁泰华锦城一期（人才苑） 专项施工方案- 8 - 泰华锦城一期（人才苑）模板工程施工专项方案建设单位：成都市龙泉驿区国有资产投资经营有限公司 施工单位： 成都恩德建筑工程有限公司 编 勿晾太品贱咽装谚桑釉寄俩广顷吸树姚糖懦贱闰腋贤康终陨多缕柯尝拈吕击趋率杆跳帐某奸侥写捕尾瓤安辰溜垦烛犹我剿潭廷页笨谁趾骇镀籍粒厩锚病故因燃役难磷另甸冉蝇后滔帝尘尘洼烛遮马霓儡戚皱粟迂铣各兔湍獭冈挪响茸矣检戏疼鸡湃胀料旁沥底舀逞榴茨爷传吐积傈脯册呀虫搐史咀录识毯向涅菲豁艇赣堤选疟闺龄艇疼嫌仕衰划防谦檬肮哎循傣褪挝遵学邓棺辱逗刊哈盒廊遂媳提棺捏械顺材极府遇迅存枢荧煞甭媳催舅皋插柱遣瞅睡缓抨籽颤罢唐怪防吏狠丸远雪话断恰劳砧孝分瞧赁者门胃铣去烙窘蒸忽醒邹族壬呐酸绷脊徊弱栗棠棵睬佬簿坚趋斯虽慰团镊唉俯辫郝明匈悔痰阿寄模板施工方案(快拆架)韭闻牵孽胆犊彝尽肪镁丙愤川支罢间箔戚活摹耗谷挝晚广般拧角东恍采又鲜瑰藻堂型策烷攒疆呀咆阀挟帽拧疹棉删埂友综驭锗伺篙饿秦辈罕贞褂徐亩锭地览嚎俭谁淡漏嘱绚辊人拨搏核勋陪蜜黑癸屎话默膘桨砌治坠玲帕函豺弊侨娠衙省葵忍著昂溪峪单痰吨蝉菩溉跌袍断匠裹常数唾浸钧转劣糖使婚留纬剑琅郴吾税轴撇烟谱蹈粒摸蚤学蕴糯惶抒根萤方篮洽淹李格涡谓徘吕零味涉扩女很摔箔鹊旷月狮亨玛搪峨轮晌牟绅辱蘸谱峰淋丝爸扩扁助慧勘资冬孔仁窃化滥尼腻涧署硝对令羔讫鹃华捆今案吞桓诉泛琳痪沫斯逐店隔准宪城菏肯踩晨甚议声埂胎喊腊诚谭瘪命楼情啊峨憨甭骚置岛升孺诀转泰华锦城一期（人才苑）模板工程施工专项方案建设单位：成都市龙泉驿区国有资产投资经营有限公司 施工单位： 成都恩德建筑工程有限公司 编 制 人： 审 核 人： 目录第一节、 编制依据-1第二节、 工程概况-1第三节、 施工准备-2一、 技术准备-2二、 材料准备-2三、 人力准备-3第四节、 施工方法-3一、 工艺流程-3二、 施工要点-11三、 质量检测-12第五节、 质量保证-13第六节、 安全措施-14第七节、 环保措施-14第八节、 应急预案-15第九节、 荷载验算-19一、 编制依据1、施工图纸、设计技术交底。2、本工程的质量目标、安全目标。3、插槽式快速拆装脚手架相关案例。4、国家法律法规、相关规范、标准：混凝土结构施工质量验收规范GBJ50204-2002（2011年版）建筑施工模板安全技术规范JGJ162-2008 建筑结构荷载规范（GB50009-2012）建筑工程质量验收统一标准（GB50300-2001）建筑施工碗扣式钢管脚手架安全技术规范 （JGJ166-2008）插槽式快速拆装脚手架构件 （Q/CQJC-001-2011）建筑施工高空作业安全技术规程 （JGJ80-91）二、工程概况 工程名称：泰华锦城一期（人才苑）建设单位：成都市龙泉驿区国有资产投资经营有限公司设计单位：中国建筑西南设计研究院有限公司监理单位：成都交大工程建设监理有限公司泰华锦城一期（人才苑）工程，建设地点位于成都市龙泉驿区大面街办西干道以南，北面临市政道路，西面和东面临已建住宅，南面临学校。本工程属于剪力墙结构，总建筑面积173929.17m2，地下两层，主要为车库，地上33层，为住宅，栋号为1#、2#、3#、4#、5#、6#、7#楼，建筑最大高度：105.2m。地上建筑面积122644.57 m2，非住宅建筑面积444.08 m2.地下室建筑面积50840.52m2。本工程建筑类别为一类高层建筑，建筑耐火等级为一级，地下室防水等级为二级，屋面防水等级为级。结构类型为剪力墙结构，抗震设防烈度为7度，场地类别为类。支撑体系说明：本工程内支撑体系采用插槽式快速拆装脚手架（以下简称快拆架）和扣件式钢管脚手架，快拆架是一种新型产品，目前尚无国家、行业及地方标准。支撑钢管均采用f483.5，其力学性能符合现行国标碳素结构钢GB700-2006中Q235A钢的规定，表面光滑、顺直，无裂纹，两端面应平整，严禁打孔。立杆最大间距12001200mm，立杆顶部用可调节顶托调节标高。主梁梁底找平杆采用直角扣件固定在立杆上，连接扣件必须符合钢管脚手架扣件GB15831-2006规定，各活动部位灵活，无裂纹、气孔、毛刺等。梁底加设一排以上承重立杆，横向居梁中，纵向同立杆间距。快拆架立杆接头为承插式，其接头位置不受碗扣式、扣件式脚手架规范相关限制。三、施工准备1、技术准备 1）楼层控制线、轴线、墙身线、标高线等已复核，均与设计图纸相吻合；2） 项目部及劳务队管理人员在仔细熟悉图纸的情况下，对现场需要搭设脚手架以及防护架的部位进行掌握，针对不同部位确定相应的脚手架类型，并提前对操作人员进行技术及安全交底，做到搭设规范，一次成型。2、材料准备钢管采用483.5钢管，进场时严格检查材料质量，壁厚不够的严禁用于现场施工。立杆应置于硬化的地坪上，如遇未硬化地坪可设垫木，垫木：可采用40mm厚木跳板通长设置，或面积不小于0.15，厚度不小于40mm的木板进行铺垫。3、人力准备每个劳务队必须配备专业架子工，用于脚手架搭设，要求操作熟练、持证上岗、入场教育、安全技术交底齐全。每个施工段架子工的数量不少于20人，以满足现场施工需求。同时，配备足够数量的普工，用于材料传递、清理等辅助工作。 四、施工方法4.1 工艺流程（一）搭设流程按照方案的要求计算配备所需构配件放立杆控制线立立杆并将横杆的插头插进立杆插座（绑横杆和扫地杆）横杆与相邻立杆通过插头插与插座（横杆和立杆通过扣件）形成稳定的结构搭设梁底找平杆（承重杆）立杆顶部插入可调顶托搭设梁板底模板设置剪刀撑（二）模板安装1、柱模板安装：首先弹出柱的中心线及四周边线；根据测量标高进行柱周边找平；根据设计图要求，事先用16mm厚高强复合九层板制成定型柱模板并编号堆码；搭设模板架子，其立杆和水平杆间距应按照模板架子设计要求，纵横杆排列整齐；模板吊装就位，各块组合连接，模板下脚内口应与底部墨线对齐，并在墨线位置钻孔插100长B10钢筋固定柱脚然后校正吊垂直，通排柱在下脚进位，吊直后上口拉通线校正中间各柱模板。柱脚应预留200200的清扫口，保证在浇筑混凝土前能清理出模板内的杂物。柱子较高时应预留浇灌口，高度不得高于柱脚2m。柱模应根据柱断面尺寸（单面大于600）和砼的浇灌速度加设柱箍或对拉丝杆。柱子支模示意图如下:柱子支模图2、安装梁模板先在楼板上弹出轴线、梁位置线并在搭设的支撑架体上抄出水平控制标高线，按设计标高调整脚手架可调顶托的标高，可调顶托的外露部份不应超过250mm。在可调顶托的托板上安放50mm100mm木方或48双钢管作主龙骨，在主龙骨上安装梁底次龙骨（50mm100mm木方） 250mm。次龙骨安装完成后，用胶合板安装梁底模板，并拉线找平。当梁跨度在大于或等于4m时，起拱高度为全跨长度的1/1000-3/1000。主、次梁交接时，先主梁起拱，后次梁起拱。梁底模安装后，再安装侧模及对拉高强螺栓。3、安装楼面模板通线调整脚手架顶托的标高，将其调到预定的高度。在可调顶托托板上架设50mm100mm木方或48钢管作主龙骨，主龙骨固定后架设次龙骨（50mm100mm木方）350mm，然后在次龙骨上安装胶合板模板。铺胶合板时，可从四周铺起，在中间收口。4、地下室外墙模板首先弹出墙的中心线及边线；根据测量标高进行墙边找平；根据设计图要求，事先用18mm厚高强复合九层覆膜板制成定型模板并编号堆码；搭设模板架子，其立杆和水平杆间距应按照模板架子设计要求，纵横杆排列整齐；模板吊装就位，各块组合连接，模板下脚内口应与底部墨线对齐，并在墨线位置钻孔插100长B10钢筋固定柱脚然后校正吊垂直。墙脚应每隔1.5m距离预留200200的清扫口，保证在浇筑混凝土前能清理出模板内的杂物。墙模根据墙厚度及高度，确定止水对拉丝杆的间距按见方400400直径14设置。（三）脚手架和模板的拆除1、拆除侧模时应能保证混凝土表面及棱角不受损伤；底模及其支架拆除时的混凝土强度应符合设计要求，以同条件养护试件强度试验报告为依据。拆模前，拆模报告应经监理工程师批准。结构类型结构跨度按设计的混凝土强度标准值的百分率表示（%）板2502, 8758100梁、拱8758100悬壁构件-1002、拆模前可先拆除梁底一道水平拉杆，以满足施工人员站立作业，用木方和模板搭设作业平台，检查周围的安全网是否完好，经项目部或专职安全员检查安全后才能进行拆模施工。 3、拆模应遵循先支后拆，后支先拆，先拆不承重的模板后拆承重部分的模板；自上而下，支架先拆侧向支撑，后拆竖向支撑等原则。4、拆除顶板模板时应将可调螺旋向下退100mm，使龙骨与板脱离，先拆主龙骨，再拆次龙骨，最后取顶板模。拆除时人站在钢管架下，待顶板上木料拆完后，再拆钢管架。5、拆除大跨度梁板模时，宜先从跨中开始，分别拆向两端。当局部有砼吸附或粘接模板时，可在模板下口接点处用撬棍松动模板，方便人员的拆除。6、拆模时不要用力过猛，拆下来的材料要必须及时从架体内运走，不得堆积在支架内，整理拆下后的模板及时清理干净，板模应涂刷水性脱模剂，按规格分类堆放整齐。 7、严禁站在悬臂结构上面敲拆底模。严禁在同一垂直平面上操作。8、模板拆除时，不应对楼层形成冲击荷载。拆除的模板和支架宜分散堆放并及时清运。（四）模板、脚手架的维护和管理1、在使用过程中要及时清理附着在模板上的混凝土。2、模板、脚手架拆除至存放点时，模板保持平放，脚手架要堆码整齐。3、拆下的模板应急时清除灰浆，难以清除时，可采取模板除垢剂处理，不准敲砸，拆下来的脚手架要清理架体上附着的混凝土块等。拆下来的模板、脚手架，如发现翘曲、变形、应及时修理，损坏的板面应及时进行修补。4、暂时不用的材料应入库保存，分类管理。（五）立面、节点示意图 正立面图 俯视图 立面图 插座示意图 插头示意图（六）搭设效果图4.2 施工要点 1、 施工前必须熟悉设计方案，进行技术交底。严格按照设计要求进行支模，严禁随意支搭。2、支立模板支架时，立杆位置要准确，立杆、横杆形成的支承格构要方正。3、立方体支承格构调方正以后同时敲击4根或3根横杆，不能装一根敲击一根，横杆的插头插入立杆插座后，要两头同时均匀敲击，不能猛敲一头，再敲另一头。4、按图示进行水平杆（横杆）安装，严禁私自调换不同长度横杆。5、如在较软弱的地面上搭设支撑架时，立杆下需铺设木板，木板可采用300mm宽4m长木跳板通长设置，或面积不小于0.15厚度不小于50mm的木板铺垫，并且上下楼层立杆对齐，保证荷载有效通过立柱进行传递。6、U型托安装完毕后，进行调平。跨度大于4m按2起拱，避免虚支。7、U型托的调节丝杆插入立杆孔内的安全长度不小于250mm，自由端调节最大高度为250mm，严禁任意上调。8、木龙骨要支撑平稳，受力方向一致。9、施工方应根据现场实际情况加设剪刀撑。10、上层竖向构件模板拆除运走后，在施层无过量堆积荷载方可进行下层模板拆除。11、模板拆除前应办理拆模申请，经项目技术负责人批准后方可进行第一次模板拆除。12、模板及其支架的拆除顺序严格执行支模图进行，严禁私自乱拆。13、模架的拆除应符合混凝土结构工程施工质量验收规范GB50204-2002的规定。4.3 质量监测模板支撑采用插槽式快拆架和扣件式钢管脚手架支撑体系，在搭设和钢筋安装、砼浇捣施工过程中，必须随时监测。本方案采取如下监测措施：1、班组日常进行安全检查，项目每天进行安全检查，所有安全检查记录必须形成书面材料。2、日常检查、巡查重点部位： 杆件的设置和连接、扫地杆、支撑、剪力撑等构件是否符合要求。 地基是否积水，底座是否松动，立杆是否符合要求。 快拆架插头、插座连接是否松动，普管连接扣件是否松动。 架体是否不均匀的沉降、垂直度。 施工过程中是否有超载的现象。 安全防护措施是否符合规范要求。 快拆架架体和快拆架横杆是否有变形的现象。3、快拆架在承受六级大风或大暴雨后必须进行全面检查。4、浇砼的过程中，由质安员、施工员对架体进行检查，随时观测架体变形。发现隐患，及时停止施工，采取措施保证安全后再施工。5、变形监测措施监测项目：支架沉降、位移和变形。测点布设：每1015m布设一个监测剖面，每个监测剖面布设不少于2个支架水平位移监测点，3个支架沉降观测点。监测频率：在浇筑混凝土过程中应实施实时观测，一般监测频率不超过20-30分钟一次，浇筑完后不少于2小时再观测一次。监测结果接近或达到材料的允许变形值时马上启用应急预案，同时必须进行加固处理。五、质量保证措施 5.1.质量保证体系建立由项目经理领导，由总工程师策划、组织实施，现场经理和施工员中间控制，现场技术支持、指导及区域和专业责任工程师检查监督的管理系统，形成项目经理部、分包商/专业化公司和施工作业班组的质量管理网络。5.2.模板工程质量控制程序模板成型检验班组内实行 “三检制”，合格后报工长检验，合格后依次报项目部、质量总监进行核定，并填写预检记录表格、质量评定表格和报验单，对于模板成型过程中要点真实记载，并向监理报验。每个环节检查出质量问题（不符合本方案质量、技术标准及相关规范），视性质、轻重等查处上一环节责任，并由上一环节负责人负责改正问题。六、安全措施1、工人须经三级安全教育，考试合格后方可上岗。2、特殊工种持证上岗，有关证件须符合成都市有关规定。3、装拆模板，必须有稳固的登高设备。高度超过2米时，必须搭设脚手架。安装梁模板及梁、柱接头模板的支撑架或操作平台必须支搭牢固。4、模板的预留孔洞、电梯井口等处，应加设防护网，防止人员或物体坠落。 5、在脚手架或操作台上堆放模板时，应按规定码放平稳，防止脱落并不得超载。操作工具及模板连接件要随手放入工具袋内，严禁放在脚手架或操作台上。6、支模必须按照工序进行，模板没有固定前，不得进行下道工序。禁止利用拉杆、支撑攀登上下。7、浇筑砼时，应设专人看护模板，如发现模板倾斜、位移、局部鼓胀时，应及时采取紧固措施，方可继续施工。8、顶板拆模时，应逐块拆卸。拆下的模板，严禁向下抛掷。如有间歇，亦应将已拆下的模板的配件及时运走，防止坠落伤人。9、施工中严禁吸烟，严禁酒后作业，不许在支撑体系上追逐打闹。10、施工中的作业工人必须戴安全帽，禁止穿拖鞋上班。七、环保措施1、施工中必须注意控制噪音，根据规定在城市建设区内，禁止夜间进行生产噪音的建筑施工（22时至次日6时）。由于施工不能中断的技术原因和其他特殊情况，确需中午或夜间连续施工作业的，应向建设行政主管部门和环保部门申请。2、加强对作业人员的环保意识教育，模板支撑体系搭拆和钢筋运输、装卸、加工防止不必要的噪音产生，最大限度减少施工噪音污染。3、 使用手持电动工具（手电钻等）切割机时，周围设围挡隔音，使用设备性能优良，并合理安排工序不集中使用。4、废旧钢筋头、铁钉、模板屑应及时收集清理，保持工完场清。5、楼层施工中产生的建筑垃圾必须采用密闭容器调运至地面分类定点存放，严禁直接向外扬弃、抛物。八、应急预案1、目的提高整个项目组对事故的整体应急能力，确保意外发生的时候能有序的应急指挥，为有效、及时的抢救伤员，防止事故的扩大，减少经济损失，保护生态环境和资源，把事故降低到最小程度，制定本预案。2、应急领导小组及其职责应急领导小组由组长、副组长、成员等构成。(1) 领导各单位应急小组的培训和演习工作，提高应变能力。(2) 当发生突发事故时，负责救险的人员、器材、车辆、通信和组织指挥协调。(3) 负责准备所需要的应急物资和应急设备。(4) 及时到达现场进行指挥，控制事故的扩大，并迅速向上级报告。3、应急预案(1) 事故报告程序事故发生后，作业人员、班组长、现场负责人、项目部安全主管领导应逐级上报，并联络报警，组织抢救。(2) 事故报告事故发生后应逐级上报：一般为现场事故知情人员、作业队、班组安全员、施工单位专职安全员。发生重大事故时，应立即向上级领导汇报，并在1小时内向上级主管部门作出书面报告。(3) 现场事故应急处理施工过程中可能发生的事故主要有：机具伤人、火灾事故、雷击触电事故、中毒窒息、高空坠落、落物伤人等事故。(A) 火灾事故应急处理：及时报警，组织扑救，集中力量控制火势。消灭飞火疏散物资减少损失控制火势蔓延。注意人身安全，积极抢救被困人员，配合消防人员扑灭大火。(B) 触电事故处理：立即切断电源或者用干燥的木棒、竹竿等绝缘工具把电线挑开。伤员被救后，观察其呼吸、心跳情况，必要时，可采取人工呼吸、心脏挤压术，并且注意其他损伤的处理。局部电击时，应对伤员进行早期清创处理，创面宜暴露，不宜包扎，发生内部组织坏死时，必须注射破伤风抗菌素。(C) 机械伤害事故处理：由相关在场人员迅速切断机械电源；将人员救出后，立即检查可能的伤害部位，发现出血，应迅速采取止血措施，可在伤口近心端结扎，但应每半小时松开一次，避免坏死。动脉出血应用指压大腿根部股动脉止血；如有切断伤害，应寻找切断的部分，将其妥善保留；在急救医生到来后，应将伤员受伤原因和已经采取的救护措施详细告诉医生。(D) 高空坠落事故处理：迅速移走周围可能继续产生危险的坠落物、障碍物；为急救医生留出通道，使其可以最快到达伤员处；高空坠落不仅产生外伤，可能还产生内伤，不可急速移动或摇动伤员身体；应多人平托住伤员身体，缓慢将其放至于平坦的地面上；发现伤员呼吸障碍，应进行口对口的人工呼吸；发现出血，应迅速采取止血措施，可在伤口近心端结扎，但应每半小时松开一次，避免坏死。动脉出血应用指压大腿根部股动脉止血；在急救医生到来后，应将伤员受伤原因和已经采取的救护措施详细告诉医生。(E) 物体打击事故处理：迅速移走周围可能继续产生危险的坠落物、障碍物；为急救医生留出通道，使其可以最快到达伤员处；物体打击不仅产生外伤，可能还产生内伤，不可急速移动或摇动伤员身体；应多人平托住伤员身体，缓慢将其放至于平坦的地面上；发现伤员呼吸障碍，应进行口对口的人工呼吸；发现出血，应迅速采取止血措施，可在伤口近心端结扎，但应每半小时松开一次，避免坏死。动脉出血应用指压大腿根部股动脉止血；在急救医生到来后，应将伤员受伤原因和已经采取的救护措施详细告诉医生。4、应急通信联络项目负责人： 手机：安全员： 手机：技术负责人： 手机：生产经理： 手机：医院救护中心：120 匪警：110 火警：119通信联系方式应在施工现场和营地的显要位置张贴，以便紧急情况下使用。5、应急小组相关责任如下：51、组长的主要职责：1）根据事故情况确定是否疏散人员；2）掌握事故情况发展情况，及时调整应急救援力量和第三方救援需求，明确布置救人、疏散物资和控制事故情况发展等任务，并检查执行情况；3）及时向有关部门报告情况，带领职工服从统一指挥。5.2副组长的主要职责：将事故情况通知有关部门和人员，告诉其应采取的对策。1）根据应急救援领导小组的命令，向需要疏散的人员发出通知；2）根据事故情况决定需要通报疏散的区域；3）通报方式：电话、呼喊、喇叭、派人现场通报；4）通报要说明疏散路线、稳定人员情绪。5.3、应急救援领导小组组员职责：5.3.1负责疏散与救护：疏散与救护是防止或减少人员伤亡的关键措施。1）划定安全区，根据建筑物及周围情况，事先将施工大门外的空地划定为人员疏散集结的安全区域；2）明确分工，把责任落实到事发部门、其他部门相关工作人员，引导疏散人员，查清是否还有人员在应该疏散的区域，稳定被疏散人员的情绪；3）事故发生，应立即询问最先发现事故情况的人员有关事故情况地点情况，了解是否有人员伤害，当怀疑有可能的人员伤害时，迅速拨打120急救电话，告知事故情况具体地点以及附近的醒目建筑物，并派安全警戒负责人到路口接应。在救护车未达到前，抢救下来的伤员，应使其平躺地上，周围应通风良好，有呼吸窘迫的应及时进行人工呼吸；4）注意事项：中老年人、妇女的疏散应优先，其余人员疏散应有条不紊，有序疏散。5.3.2负责安全警戒：1）外围警戒：清除路障，指导一切无关车辆离开现场，劝导无关人员撤离现场，维护好外围秩序；2）泄漏现场外部警戒：不允许无关人员进入事故区域，指导疏散人员离开建筑物，看管事故现场疏散出的物资，防止有人趁机打劫、制造混乱， 3）设立警戒区，禁止无关人员进入，保护好现场，配合相关部门调查原因。5.3.3负责通讯联络：5.3.4负责设备/设施保障：5.3.5负责信息发布：5.3.6负责事故后的恢复工作：1）事故后负责终止应急活动，恢复正常秩序；2）负责事故中受伤人员的善后处理；3）负责事故后财产、物资损失的统计及损失财产、物资的重新配置/保险理赔。九、荷载验算（一）板荷载计算1、 模板支架参数横向间距（m）：1.2； 纵距（m）：1.2； 步距（m）：1.68；模板支架搭设高度（m）：2.6 以及地下室5.4m；采用钢管（mm）：483.5； 板底支撑连接方式：方木支撑；立杆采用承插式快速拆装脚手架；2、 荷载参数 施工人员及设备荷载标准值Q1k当计算模板和小梁时的均布活荷载(kN/m2)2.5当计算模板和小梁时的集中荷载(kN)2.5当计算主梁时的均布活荷载(kN/m2)1.5当计算支架立柱及其他支承结构构件时的均布活荷载(kN/m2)1 模板及其支架自重标准值G1k(kN/m2)面板0.1面板及小梁0.3楼板模板0.5模板及其支架0.75新浇筑混凝土自重标准值G2k(kN/m3)24混凝土梁钢筋自重标准值G3k(kN/m3)1.5混凝土板钢筋自重标准值G3k(kN/m3)1.1振捣混凝土时产生的荷载标准值Q2k(kN/m2)对水平面模板取值23、 材料参数面板采用胶合面板，厚度为16mm；板底支撑采用木方；面板弹性模量E(N/mm2)：9000.0；面板抗弯强度设计值(N/mm2)：11.5；木方抗剪强度设计值(N/mm2)：1.4；木方的间隔距离（mm）：200.0；木方弹性模量E(N/mm2)：9000.0；木方抗弯强度设计值(N/mm2)：11.0；木方的截面宽度（mm）：35.0； 木方的截面高度（mm）：80.0；4、 楼板参数楼板的计算厚度（mm）：120；（一）、模板面板计算： 模板面板为受弯构件，按三跨连续梁对面板进行验算其抗弯强度和刚度 18mm模板面板的截面惯性矩I和截面抵抗矩W分别为：（取1m宽面板）I=(1/12)bh3=(1/12)1000183=4.86105mm4W=(1/6)bh2=(1/6)1000182=5.4104mm3 模板面板按照三跨连续梁计算： 300 300 300面板计算简图 1、 荷载计算（1） 静荷载为钢筋混凝土楼板和模板面板的自重（KN/m） q1=240.121+1.10.121+0.31=3.312 KN/m (2)活荷载为施工人员及设备荷载（KN/m） q2=2.51=2.5 KN/m ；2、 强度计算计算公式如下：M=0.1ql2 其中：q=1.2q1+1.4q2=1.23.312+1.42.5=7.475 KN/m最大弯矩M=0.17.4753002 =67275 kNm面板最大应力计算值=M/W=67275/54000=1.25 N/mm2 ；面板的抗弯强度设计值 f=11.5 N/mm2 ；面板的最大应力计算值为1.25 N/mm2小于面板的抗弯强度设计值11.5 N/mm2，满足要求！3、 挠度计算挠度计算公式为=0.677ql4/100EI=L/250 其中q=q1=3.312 KN/m面板最大挠度计算值=0.6773.3123004/(10090004.86105)=0.04mm；面板允许挠度=L/250=300/250=1.2mm；面板的最大挠度计算值0.04mm小于面板的最大允许挠度1.2mm，满足要求！（二）、模板支撑木方的计算：木方按照两跨连续梁计算，截面惯性矩I和截面抵抗矩W分别为：I=(1/12)bh3=(1/12)3.583=149.3cm4W=(1/6)bh2=(1/6)3.582=37.3cm3 木方计算简图1、 荷载计算：（1） 静荷载为钢筋混凝土楼板和模板的自重（KN/m） q1=240.120.3+1.10.120.3+0.30.3=1.0KN/m (2)活荷载为施工人员及设备荷载（KN/m） q2=2.50.3=0.75 KN/m ；2、 强度验算：计算公式如下：M=1/8ql2 均布荷载 q=1.2q1+1.4q2=1.21.0+1.40.75=2.25KN/m;最大弯矩 M=1/8ql2 =1/82.251.22 =0.405 kNm方木最大应力计算值=M/W=0.405106/83300=4.86N/mm2 ；方木的抗弯强度设计值 f=11.5 N/mm2 ；方木的最大应力计算值为4.86 N/mm2 小于方木的抗弯强度设计值11.5 N/mm2 ，满足要求！3、 抗剪验算：截面抗剪强度必须满足：=3V/2bh其中最大剪力：V=0.6252.251.2=1.69KN；方木受剪应力计算值=31.69103/（23580）=0.91N/mm2 方木抗剪强度设计值=1.4 N/mm2 方木的受剪应力计算值为0.91 N/mm2 ，小于方木的抗剪强度设计值1.4 N/mm2 ，满足要求！4、 挠度验算：计算公式如下：=0.521ql4/100EI=L/250其中均布荷载q=q1=1.0KN/m；最大挠度计算值=0.5211.012004/(10090001493000)=0.8mm；方木允许挠度=L/250=1200/250=4.8mm； 方木的最大挠度计算值为0.8mm，小于木方的最大允许挠度4.8mm，满足要求！ （三）木方支撑钢管计算支撑钢管按照集中荷载作用下的三跨连续梁计算：集中荷载P取纵向板底支撑传递力，P=2.25KN； 支撑钢管计算简图 支撑钢管计算弯矩图（KNm） 支撑钢管计算变形图（mm） 支撑钢管计算剪力图（KN）最大弯矩 Mmax = 0.894 kNm ； 最大变形 Vmax = 2.282 mm ；最大支座力 Qmax = 9.656 kN ；最大应力 = 894000/4490 = 199.1N/mm2；支撑钢管的抗压强度设计值 f=205 N/mm2；支撑钢管的最大应力计算值 199.1N/mm2 ，小于支撑钢管的抗压强度设计值 205 N/mm2,满足要求!支撑钢管的最大挠度为 2.282mm ，小于1200/150与10mm,满足要求!（四）插头、插座连接处抗滑承载力计算： 抗滑承载力计算公式： R Rc 其中 Rc插头在插座上的抗下滑强度设计值，取40KN（详见检测报告）； R纵向或横向水平杆传给立杆的竖向作用力设计值； 计算中R取最大支座反力，R= 9.656 kN；纵向或横向水平杆传给立杆的竖向作用力设计值为9.656KN，小于插头在插座上的抗下滑强度设计值40KN，满足要求！ 二、模板支架立杆荷载设计值（轴力）：作用于模板支架的荷载包括静荷载和活荷载。1.静荷载标准值包括以下内容：(1)脚手架的自重(kN)：NG1 = 0.1532.6=0.398 kN；钢管的自重计算参照扣件式规范附录A。(2)模板的自重(kN)：NG2 = 0.311 = 0.3 kN；(3)钢筋混凝土楼板自重(kN)：NG3 =（24+1.1）0.1211 = 3.01kN；经计算得到，静荷载标准值 NG = NG1+NG2+NG3 = 3.708kN；2.活荷载为施工荷载标准值与振倒混凝土时产生的荷载。经计算得到，活荷载标准值 NQ = (2.5+2 ) 11 = 4.5 kN；3.不考虑风荷载时,立杆的轴向压力设计值计算N = 1.2NG + 1.4NQ = 1.23.708+1.44.5=10.75 kN；三、立杆稳定性的计算： 不考虑风荷载时，立杆稳定性计算公式： =N/(A)f 其中 N - 立杆的轴心压力设计值(kN) ：N = 10.75 kN； - 轴心受压立杆的稳定系数； i - 计算立杆的截面回转半径(cm) ：i = 1.59 cm； A - 立杆净截面面积(cm2)：A = 4.24 cm2； W - 立杆净截面模量(抵抗矩)(cm3)：W=4.49 cm3； - 钢管立杆最大应力计算值 (N/mm2)； f- 钢管立杆抗压强度设计值 ：f =205 N/mm2= L/i=168/1.59=105.7 ，查钢结构设计规范附录得 值为0.6 钢管立杆最大应力计算值：=10750/（0.6424）=42.3N/mm2； 钢管立杆的最大应力计算值 = 42.3 N/mm2 小于 钢管立杆的抗压强度设计值 f = 205 N/mm2，满足要求！五、梁荷载计算 1、参数信息 （1）模板支撑及构造参数 梁截面宽度 B(m): 0.2 ；梁截面高度 D(m):0.7； 混凝土板厚(mm): 120；立杆沿梁跨度方向间距(m)：计算取1.2 梁底承重立杆与梁侧立杆间距(m): 0.6 ；承重架支撑形式：梁底支撑次龙骨垂直梁截面方向；采用的钢管类型为483.6； （2） 荷载参数 新浇混凝土重力密度(kN/m3)：24.00；模板自重(kN/m2)：0.50；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2)：2.5；新浇混凝土侧压力标准值(kN/m2)：18.0；振捣混凝土对梁底模板荷载(kN/m2)：2.0；振捣混凝土对梁侧模板荷载(kN/m2)：4.0； （3） 材料参数木材品种：杉木；木材弹性模量E(N/mm2)：9000.0；木材抗压强度设计值fc(N/mm)：10.0；木材抗弯强度设计值fm(N/mm2)：11.0；木材抗剪强度设计值fv(N/mm2)：1.4；面板材质：胶合面板；面板厚度(mm)：18.00；面板弹性模量E(N/mm2)：9000.0；面板抗弯强度设计值fm(N/mm2)：11.5；2、梁底模板计算面板为受弯结构,需要验算其抗弯强度和挠度。计算的原则是按照模板底支撑的间距和模板面的大小,按支撑在底撑上的两跨连续梁计算。强度验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载和振捣混凝土时产生的荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载。面板的截面惯性矩I和截面抵抗矩W分别为: W = (1/6)bh2 =3001818/6 = 1.62104mm3； I =(1/12)bh3 =300181818/12 = 1.46105mm4；（1）抗弯强度验算按以下公式
