落地式脚手架施工方案.doc

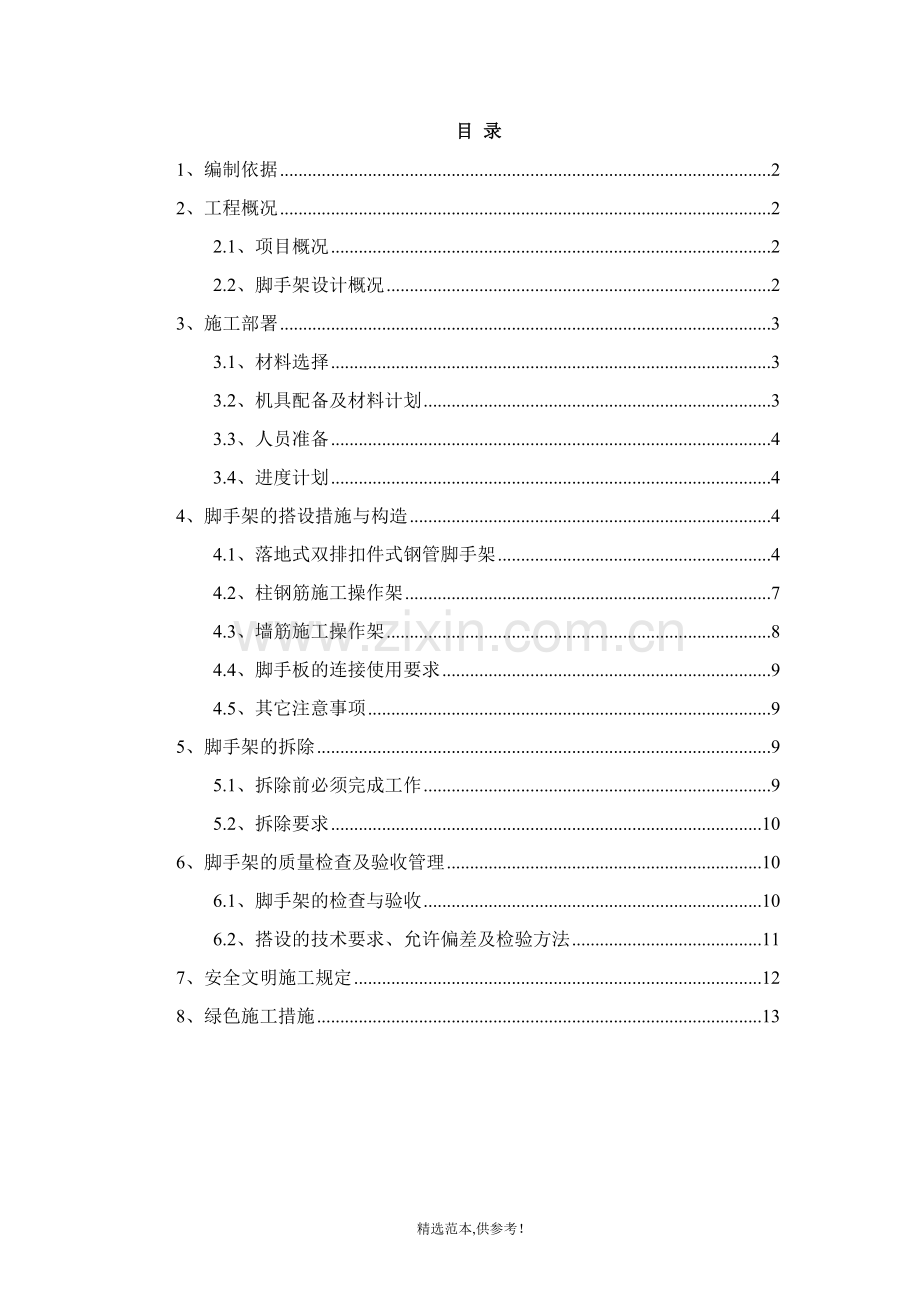

目 录1、编制依据22、工程概况22.1、项目概况22.2、脚手架设计概况23、施工部署33.1、材料选择33.2、机具配备及材料计划33.3、人员准备43.4、进度计划44、脚手架的搭设措施与构造44.1、落地式双排扣件式钢管脚手架44.2、柱钢筋施工操作架74.3、墙筋施工操作架84.4、脚手板的连接使用要求94.5、其它注意事项95、脚手架的拆除95.1、拆除前必须完成工作95.2、拆除要求106、脚手架的质量检查及验收管理106.1、脚手架的检查与验收106.2、搭设的技术要求、允许偏差及检验方法117、安全文明施工规定128、绿色施工措施131、 编制依据1、 通州区台湖镇4-1-008地块F2公建混合住宅用地项目设计图纸2、建筑施工扣件式钢管脚手架安全技术规范 JGJ130-20113、钢管脚手架、模板支架安全选用技术规程 DB11/T583-20084、建筑结构荷载规范 GB50009-20125、混凝土结构设计规范 GB50010-20106、建筑施工手册2、 工程概况2.1、 项目概况项目位于北京市通州区台湖镇。具体位置为：东至亦庄东石东四路（规划支七路），南至站前街南三街（规划支十一路），西至亦庄东石东二路（规划支五路），北至亦庄站前街南二街。各楼单体高度如下：楼号8#9#10#11#12#13#15#15#商业层数4410104414（9）2高度12.00m12.00m27.00m27.00m12.00m12.00m59.95m (28.95m)10.65m2.2、 脚手架设计概况（1）结合整体施工安排，地上结构（2层以上）施工选用型钢悬挑型外脚手架（详见悬挑式脚手架施工方案），本工程仅15#小商业及少数区域使用落地双排扣件式外脚手架，且使用区域高度均未超过24米。（2）剪力墙和柱等构构件位置的钢筋工程采用施工操作架，平面长宽尺寸均为超过构件尺寸2m，步距1.8m。架体形式搭设部位搭设最大高度基本参数落地式双排扣件式钢管脚手架15#楼小商业区域15m（首层屋面）纵距：1.5m；横距：0.8m；步距：1.8m；施工操作架整个项目5.5m（15楼小商业首层）纵距：1.5m；横距：0.8m；步距：1.8m；3、 施工部署3.1、材料选择3.1.1、钢管钢管采用A48.3*3.6mm钢管，每根钢管的最大质量不大于25.8kg。钢管的钢材质量符合国家标准碳素结构钢（GB/T 700-2006）中Q235级钢的规定。3.1.2、扣件应使用与钢管管径相配套扣件，扣件应有出厂合格证明，扣件不得有裂纹、气孔、砂眼、疏松或其他影响使用性能的铸造缺陷。在螺栓拧紧力矩达65Nm 时，不得发生破坏。扣件扭力矩一般应为4050 Nm。扣件的质量和性能应符合国家标准钢管脚手架扣件（GB15831-2006）的规定。3.1.3、脚手板本方案设计的脚手架均采用钢脚手板。单块脚手板的质量不大于30kg。钢脚手板的材质应符合现行国家标准碳素结构钢（GB/T700-2006）中Q235级钢的规定。3.1.4、地锚地锚应符合现行国家标准钢筋混凝土用钢 第1部分：热轧光圆钢筋GB1499.1-2008中HPB300级钢筋的规定。3.1.5、安全网安全网应符合现行国家标准安全网（GB5725-2009）的规定。3.1.6、其他材料其他必须符合国家规范要求，安全帽、安全带、电箱、漏电保护器、电缆、扣件等重要防护用品必须使用定点厂家的定点产品。3.2、机具配备及材料计划序号物资名称单位数量备注1架子扳手把20-2力矩扳手把2-3钢管米2500刷黄漆4钢管米110刷红白漆5大眼网张1203m*6m6密目网4000-7木跳板块1000-3.3、人员准备（1）承担脚手架搭设的操作人员应进行身体检查，且必须有专门的特种作业证（脚手架操作），施工前将对操作工人的持证情况进行检查，施工过程中对参与脚手架搭设、拆除、安装的工人要进行上岗证件检查，由工程部、安全部负责。（2）脚手架施工前，由技术部对工程部、安全部及分包单位做方案交底；由工程部、安全部对搭设架子的施工人员做技术交底、安全交底。（3）必须保证所有参与架体作业的施工人员安全防护设备配备到位，否则不得参加架体施工。由安全部、工程部负责监督检查。（4）劳动力配备：架子工16人，负责架子搭设及拆除，按实际情况调整人数，并提前做好安排。测量放线工2人，负责对脚手架垂直度的控制。3.4、进度计划脚手架搭设：2016.09.252016.10.24脚手架使用：2016.10.022016.11.15脚手架拆除：2016.12.152016.12.31此计划可根据现场实际安排相应进行调整，此脚手架用作结构施工期间操作架及防护，结构施工完毕后一个月拆除。4、 脚手架的搭设措施与构造4.1、落地式双排扣件式钢管脚手架4.1.1、搭设顺序做好搭设前的准备工作（材料准备、场地清理、安全技术交底等）根据楼层情况放出架体位置线铺设垫板立两端立杆安装第一步纵向水平杆、横向水平杆加设临时抛撑根据立杆间距逐根补装立杆放置纵向扫地杆安装横向扫地杆调整立杆垂直度安装第二步纵向水平杆第二步横向水平杆设置连墙件拆除临时抛撑安装第三、四步纵向水平杆、横向水平杆立立杆加设剪力撑铺脚手板护身栏杆和挡脚板立挂安全网第五、六（剪刀撑、斜杆等拉结杆件随搭升的架体一起设置。）4.1.2、立杆搭设（1）立杆下端垫通长木跳板作为垫板。（2）立杆上的对接扣件应交错布置：起步立杆长为6m和4m（将接头错开），以后均用6m杆；采用对接扣件连接立杆接头，两个相邻立杆接头不能设在同步同跨内；同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；立杆必须沿轴线搭设到顶，且超过女儿墙高不小于1.2m。图4-1-1 双排脚手架立杆及扫地杆搭设示意图立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m，靠边坡上方的立杆轴线到边坡的距离不应小于500mm。图4-2-1 立杆基础不在同一标高时扫地杆搭设示意图纵、横向水平杆搭设（1） 纵向水平杆设于横向水平杆之下，立杆的内侧，用直角扣件与立杆扣紧。（2）纵向水平杆用对接扣件连接，接头与相邻立杆距离500mm。（3）每一主节点处设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上。（4）纵向水平杆的长度一般不宜小于三跨，并不大于6m。（5）脚手架必须设置纵、横向扫地杆，纵向扫地杆采用直角扣件固定在距底座上皮200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。（6）大横杆采用4m和6m钢管，里外、上下大横杆采用4m钢管调节，使其接头错开不在同一跨内。4.1.3、剪刀撑、横向斜撑的设置（1）剪刀撑设置 剪刀撑搭设高度为5步，宽度为4跨；外侧立面两端各设一道，并由底至顶连续布置，中间各道剪刀撑也连续布置；剪刀撑斜杆接长采用搭接，搭接长度为1m，采用三个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm；剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm； 剪刀撑斜杆下端均支撑在垫板上。（2） 横向斜撑的设置挑架和落地架交接处应断开，并在断开处设横向斜撑。如下图所示：图4-1-1 横向斜撑搭设示意图4.1.4、连墙件设置连墙件采用2步3跨设置，且必须与脚手架内外侧立杆均拉接固定。（1）遇柱抱柱：采用横向钢管将脚手架与距连墙件设置点最近的柱连接；（2）有结构外墙处，在结构墙上预留80*80方孔洞，连墙杆穿过墙洞进行拉接，对于两框架柱之间，在需设连墙件处边跨梁内侧设置双排架，钢管上端采用顶托顶在上层楼板下，顶紧卡牢，立杆间距1500mm，连墙件与双排架固定。（3）抱梁：采用横向钢管将脚手架与距连墙件设置点最近的梁进行连接。4.2、柱钢筋施工操作架框架柱钢筋绑扎采用灯笼架，按下表所示参数进行搭设，每操作层设1.2m高防护栏杆，0.6m高位置设置中栏杆。表4-2-1 通用柱筋操作架搭设参数表序号项目数值1平面长（柱长+2m）2平面宽（柱宽+2m）3步距h1.8m图4-2-1 钢筋绑扎操作架通用搭设示意图4.3、墙筋施工操作架普通钢筋混凝土剪力墙等墙体施工采用双排架，按下表所示参数进行搭设，间距5.4m设斜撑，每操作层1.2m高设置栏杆，0.6m处设置中栏杆。详情见图4-3-1表4-3-1 通用墙筋操作平台搭设参数表序号项目数值1纵距la1.8m2横距lb0.8m3步距h1.5m图4-3-1 内墙墙筋绑扎操作架通用搭设示意图4.4、脚手板的连接使用要求（1）脚手板厚度不应小于50mm，两端应各设直径为4mm的镀锌钢丝将脚手板固定在支撑横杆上。操作层的脚手板必须满铺，且绑扎牢固。（2）脚手板搁置形式采用对接平铺或搭接铺设，接头处必须设两根横向水平杆，脚手板外伸长度取130mm150mm，两块板外伸长度之和不得超过300mm；脚手板搭接铺设时，接头应支在横向水平杆上，搭接长度不小于200mm，其伸出横向水平杆的长度不应小于100mm。（3）作业层端部脚手板探头长度取150mm，其板的两端均应固定于支撑杆件上。（4）脚手板应铺设牢靠、严实，并用安全网双层兜底。挑架最底层兜双层大眼网。4.5、其它注意事项（1）装设连墙件或其它撑拉杆件时，注意掌握撑拉的松紧程度，避免引起杆件和整架的显著变形。（2）在搭设中不得随意改变构架设计、减少杆配件设置。确有实际情况，需要对构架作调整和改变时，提交技术主管人员解决。（3）斜撑杆及其顶支稳固杆件不得与模板支架连接。（4）斜撑杆必须与内外立杆及水平挑杆用扣件连接牢固，每一连接点均应为双向约束；斜撑杆按每一纵距设置，斜撑杆相邻两扣件节点之间的长度不得大于1.8m，底部设置扫地杆。（5）斜撑杆应为整根钢管，不得接长。（6）斜撑杆与架体立杆的夹角不应大于30。5、 脚手架的拆除5.1、拆除前必须完成工作（1）全面检查脚手架的扣件连接、连墙件、支撑体系是否符合构造要求。（2）应清除遗留在脚手架上的杂物及地面障碍物。（3）应由单位工程负责人对施工人员进行拆除安全技术交底。（4）拆除时要设立警戒区，并派专人看护。5.2、拆除要求（1）拆除顺序应逐层由上而下进行，严禁上下同时作业。（2）连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架。分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。（3）拆下的构配件应使用塔吊运出和吊下，严禁向下抛掷。（4）在拆除过程中，应做好配合、协调工作，禁止单人拆除较重杆件等危险性的作业。（5）当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应根据情况先设置连墙件和横向支撑加固。（6）脚手架拆除时应按照架体拆除顺序，依次拧松所拆部位扣件，严禁一次拧松全部扣件。对于不同时间先后拆除的架体，后一次拆除前必须全面检查未拆除扣件是否拧紧。（7）卸料时各构配件严禁抛掷至地面。6、 脚手架的质量检查及验收管理6.1、脚手架的检查与验收6.1.1、脚手架应在下列阶段进行检查与验收：（1）脚手架搭设前；（2）作业层施加荷载前；（3）达到设计高度后；（4）遇到六级大风与大雨后；（5）停用超过一个月。6.1.2、脚手架使用中，应定期检查下列项目：（1）杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求；（2）扣件螺栓是否松动；（3）安全防护措施是否符合要求；（4）是否超载。6.2、搭设的技术要求、允许偏差及检验方法架体搭设的技术要求，允许偏差及检验方法详见下表。项次项目技术要求允许偏差（mm）示 意 图检查方法及工具1垫板不晃动-2立杆垂直度垂直度偏差Hmax=20mHmax=40mHmax=60mHmax=80mH/200H/400H/600H/800100吊线卷尺或经纬仪搭设中垂直度偏差的高度-不同设计高度设计时允许偏差（mm）吊线卷尺或经纬仪80m60m40m20mH=2m-7777H=10m-13172550H=20m-2534501003间距步距偏差-20钢板尺柱距偏差-50排距偏差-204纵向平杆高差一根杆两端-20水平仪或水平尺同跨中内外纵向水平杆高差-105横向平杆外伸长度偏差外伸50050-6扣件安装主节点处各扣件距端点间距离a150mm钢卷尺同步立柱上两个相邻对接扣件高差a500钢卷尺立杆上对接扣件距主节点距离ah/3纵向水平杆的接头距主节点的距离aL/37扣件螺栓的拧紧力矩4065Nm-扭力扳手8剪刀撑斜杆与地面夹角4560-角尺9脚手板外伸长度对接100a1502a300卷尺搭接a100卷尺7、 安全文明施工规定（1）每个部位的脚手架必须经过工程、安全部门验收之后方可使用，并在使用期间定期派专人检查，安全员每天应对架体巡查。（2）此架体仅为上人施工操作架，架体上不得堆放材料、施工机具，防护栏杆不准悬挂工具。（3）作业人员在架上的最大作业高度应以可进行正常操作为度，禁止在架板上加垫器物或单块脚手板以增加操作高度。作业层设置防护栏杆，栏杆居中搭设。（4）工人必须戴好安全帽、佩挂安全带并穿防滑鞋，严禁雨后作业。（5）严禁上架人员在架面上奔跑、退行、嬉闹和坐在栏杆上等不安全处休息。上下必须走安全防护的斜道，严禁攀援脚手架上下。（6）收工前应清理架面，将散落在架体上的垃圾清扫运走，在任何情况下，严禁自架上向架下抛掷材料、物品和倾倒垃圾，架体上不得积压过多料具。（7）在作业中，禁止随意拆除脚手架的基本构架杆件、整体性杆件。确因操作要求需要临时拆除时，必须经主管人员同意，采取相应弥补措施，并在作业完毕后，及时予以恢复。（8）六级及六级以上大风和雾、雨天应停止脚手架作业，雨后上架操作应注意防滑。8、 绿色施工措施（1）进场未用的钢管须在指定的堆料区域码放整齐，扣件须分类统一堆放在指定地点。不得出现乱堆乱放现象。（2）不得随意损坏架体材料，对于不用的钢管扣件及时集中分拣、回收、利用、清运。（3）设专职检查员负责现场内的绿色文明施工管理，由质量安全经理主抓。（4）责任师按责任制直接负责监督，检查责任区域内的文明施工。【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】精选范本,供参考！
