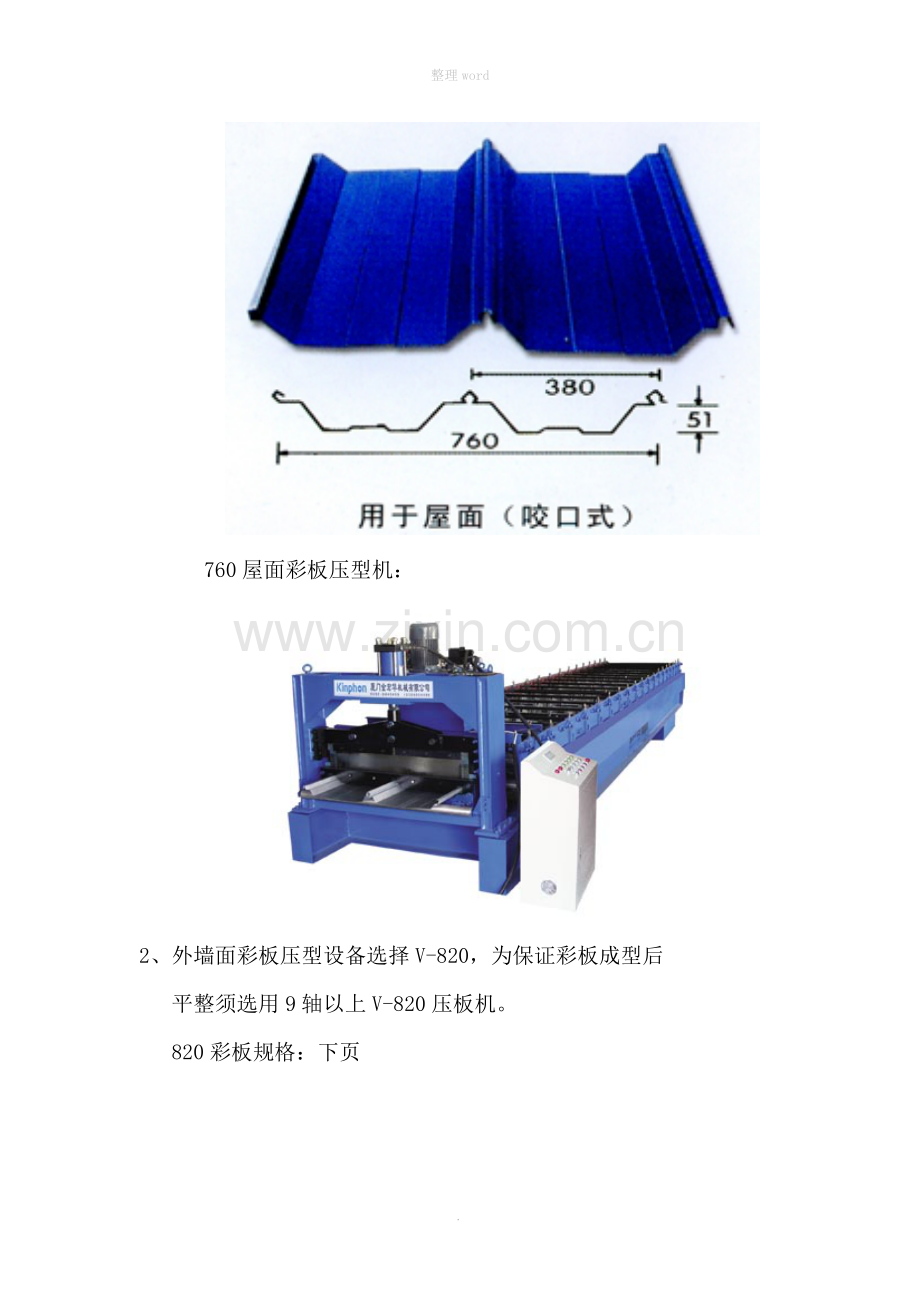

整理word彩板安装施工组织设计与安全措施一、 工程概况： 综合仓库厂房最大高度20.07米，属连续跨结构形式，最大跨度24米24.8米，由三个连续跨构成，单坡屋面12米，设内天沟，压力排水系统，屋面坡度1：10，建筑总面积12240平方米。厂房建设位于大连市旅顺口区开发区羊头洼现场。交通运输道路情况良好，可运输20米以下长度构件直抵现场。施工场地比较宽阔，有利于各种物料堆放及暂宿的搭建，动力电已通入现场。根据图纸设计特点厂房屋面为单层V-760屋面板，配置采光带、保温棉，墙体1.2米，坎墙以上为内外双层彩板墙面，中间铺设保温棉毡，外墙为V-820*0.53，内墙板为V-900*0.47，设有带型窗、外墙面配有兰色带。属一般常规下的彩板围护系统，由于建筑高度较大，施工过程中安全风险也随之增高，同时因现场地处沿海彩板安装易受临海季风的影响。以上利敝条件应在施工时充分注意。二、 彩板成型设备选择与加工方式：1、根据图纸设计要求，屋面板成型设备选择V-760角驰暗扣式 屋面高波彩板，考虑跨度较大，因此V760成型机须采用12轴以上，避免出现因压制屋面板长度过大而出现的侧弯。760屋面彩板规格：（下页）.整理word760屋面彩板压型机：2、外墙面彩板压型设备选择V-820，为保证彩板成型后平整须选用9轴以上V-820压板机。820彩板规格：下页.整理word820彩板压型机：3、内墙板与屋面吊顶板压型设备选择9轴以上V-900压板机。上述彩板压型设备均进入现场，采取现场彩板压型可充分避免彩板过长造成运输不便，及堆放占地过大等不利因素。900彩板规格：.整理word900彩板压型机：4、彩板成型设备选择时尤其要注意各级成型轴滚有无松动，滚轮表面是否存在缺陷凹凸不平及电焊粘渣等。对电脑控制的彩板定尺精度，事先予调式切刀都必须达到准确灵活。一般情况下，彩板定尺长度电脑定尺显示与实际不应超过+3mm，切刀工作时，被切割的彩板端面不得有卷边存在。三、彩板压型机现场安置与调试：1、彩板压型机进场前须平整地面2050米坡度3%，场地要求 .整理word较为坚硬，不积水，周边30米范围内不得存在高坡，亦不能占用道路及近期有地下管网施工的地面上。压板机摆放后要搭建由脚手架管组成的临时大棚，避免设备淋雨受潮，产生事故。2、V-760压板机采用6m2三项五线制电缆，V820压板机采用4 m2三项五线电缆。配电时采取有电表计量和设有漏电保护器的二次分配专用配电柜与主电源连接，压板机电缆接入专用配电柜，电缆按要求架空或在道路处埋入地下。3、压板机由专人接电后首先检查运行情况，包括各滚轴转动是否正常，有无异响。滚轮轴是否松动，压轮表面有无异物存在，如滚轮出现锈蚀，应立即涂擦除锈剂，用80#砂纸轻轻打磨至锈蚀完全去掉方可使用。加工现场配挂专管负责人标识和安全标识。4、检查压板机电脑步进传感器是否转动灵活，下压弹簧工作是否可靠，并调整传感器定位杆至最佳高度。四、彩板压型后的外观与质量检查：1、在压板机运行正常后，试压彩板一张长度不小于2米，切断后检查切口有无卷边，纵向边波是否整齐。2、检查电脑设定长度与实物长度误差是否小于3mm。3、如出现误差过大应首先检查步进传感器压力轮是否压在彩板高波上，弹簧压力是否合理及彩板表面是否有油、水、霜等存在，同时修正电脑定尺达到标准后方可使用。4、第一张试压彩板切断后，须检查其有效宽度，波肋两侧角度是.整理word否一致，彩板表面彩涂层是否有划痕及其它不良情况，最外侧波肋有无过分外张，波浪纹及走偏现象等。在压板机运行定尺切断、成型，彩板表面光滑无缺陷后，方可批量生产，同时严格规定设备专人负责，不得他人随意调整。五、彩板施工组织机构：钢结构分公司 生产技术部工地项目部材料部质检部现场技术安全管理彩板安装队六、墙面板安装施工方案：1、该厂房墙体高度为19.1米含女儿墙，在结构及墙面檩条安装合格后首先进行墙体彩板的安装。外墙板采用V-820型，内板采用V-900型，中间铺设100mm保温棉毡。其安装方式为：首先安装内墙板，其后安装外墙板。采用凹形通长爬梯作业，架梯底部直接与地面接触，用檩条.整理word作为临时下滑道，并用绳索将整个爬梯系紧在墙面檩条上，防止架梯倾斜。由于分段墙板长度较大，安装效率低，抗风能力差，4-5级风便可吹起彩板，造成其旋转摇摆，极易砍伤手脚，因此危险性较大，4级风以下方可作业。2、 爬梯采用6分管制作，宽度为0.5-0.6米，两侧宽度0.4-0.5米，属半柔性。顶部设弯钩，可与屋面檐口檩条挂接并被系牢。3、 一般情况下，20米高度爬梯上可载作业人员4-5名，檐口顶部二人负责保温棉顺放，其他人员负责合缝，并接板合波。安装人员随爬梯上下移动利用枪钻工具与自攻钉将墙面彩板固定在檩条上，安全带锁在爬梯上。4、 墙下设墙板抬运人员4-6名，负责墙板递进并保护墙面板平直避免折板损伤，同时全面监控梯上人员状态与爬梯安全情况。5、 墙板上料方式：在爬梯顶部最上处墙梁安装滑轮，用钢缆锁紧固定，用25mm绳索作为起吊缆。墙板运至作业面旁边顺墙立放，避免折板，梯下人员将墙板平移至滑轮吊绳下，彩板长度约2/3处预先钻孔8mm，然后采用挂钩钩入圆孔将板一端拉起，逐渐将水平状彩板立起到垂直地面状态，缓移至安装部位安装。6、 架梯移动：梯顶工人逐渐松开系溜绳与地面4人共同将架梯缓 慢推到下一个作业面。在推梯时，上边作业人员必须站在墙面檩条上，不得在上面停留，架梯推至作业面后，顶部固定牢固后.整理word，安装人员依次回到挂梯上挂好安全带后再行安装新板，周而复始。7、 所有墙面板施工安装节点均安相应规范及01J925-1,06J925-2图集进行。七、屋面板安装方案：1、安装工艺流程：屋面檩条、拉条及附件安装合格内天沟安装屋面保温棉毡铺设屋面板固定座安装外屋面板安装屋面板每安装一块立即咬口屋面采光带安装屋脊安装檐口包角安装清扫屋面杂物全面检查咬口质量检查各种泛水铆接情况下雨时渗漏检查处理交工验收。2、厂房屋面采用V-760角驰型高波屋面板，属高波峰1800咬口无 钉直立锁缝式屋面系统。单坡屋面为整张通长彩板施工。屋面板采用压型机现场加工，电脑定尺，压出的彩板检查率100%。主要检查长度、成型尺寸、漆面情况、纵波直度、平整度等。然后人工抬至山墙附近，按每捆10张数量，吊车采取吊杠多点平行捆绑后，吊入山墙屋面檩条及女儿墙内处屋面檩条，按8米间距摆放待用，待用期间，用绳索将屋面彩板与屋面檩条捆紧，防止被风吹起，使用时先打开一捆屋面板，随即.整理word运到安装部位（通常从山墙开始即1轴）安装。不得打开过多，以防被风吹起，造成事故。屋面板运料由3名工人骑在屋面檩条上面的木桥上，保险带系在檩条上，首先将保温棉放顺、提正后，由地面人员观察是否合缝，达标后通知屋面安装人员将屋面板挂件按准确尺寸预先固定在彩板的边波及半波位置，通长12米方向每行檩条都配有屋面挂件，采用28mm自攻钉，边挂件2枚，中挂件4枚，从保温棉上方向下固定在檩条上，随后将V-760屋面板放入挂架顶部，下压后使挂件插入彩板波槽中，随即进行咬口成活。3、采光带安装；屋面采光带为整段式安装，长度同彩板相同，采光带做时外侧为5cm大边，纵向反扣在彩板外波，安装前两面要去掉包装膜并擦干净，采光板纵向搭接边要压左屋面彩板外侧，不能倒置，为防止渗漏按规范要求，用自攻钉将采光带波顶处与屋面彩板固定支架顶部连接锁紧。4、内天沟安装：内天沟采用按9m柱距长度，在工厂内预先做好（包括落水管、导流管）分段，成型后在工厂内先进行前期预检，包括焊肉成形、对口尺寸、焊接质量、外观等，合格后运到现场，按序吊入安装位置，进行现场高空对缝氩弧焊接，现场先搭建脚手架通道，保证操作人员顺利达到工作位置，操作人员安全带系在屋面檩条上。现场对接须达到焊口均匀致密，主要保证焊接后不得渗漏。天沟制作要严格安设计图纸要求进行。.整理word凡设计未提及参考图集的，依本工程实际情况参考国标图集进行。5、屋面保温棉毡铺设：保温棉毡铺设时对缝紧密，棉体为12m长度与屋面板相同。同时每条保温棉两相邻侧边要大于棉体50mm，纵向使用钉书机按间隔10cm钉紧，确保棉体合缝紧密及造型美观。6、屋面板固定座安装：预先检查固定支架有无裂纹，厚度是否达到要求一般为不少于1.0mm外表镀锌是否均匀。因屋面板波高较大，安装时易出现涨板，如不注意，将导致平行度不良，为此固定支座须采用顶尺控制间隔距离，避免涨板。固定座边架使用2颗自攻钉，在100mm保温棉时自攻钉不少于28mm，中架使用4颗自攻钉。每张板中架安装时，应全部施压后使其契入，不得悬浮。7、屋面外板安装：经常与屋面梁对比检查，及早发现是否出现涨板现象。施工时作业人员须穿胶底鞋，不得有鞋钉，凡在屋面放置材料时必须下垫保护物，不得将工具、电焊机、电把线、铁器等物品直接接触屋面板，防止屋面彩板涂层被破坏。每天下班时要及时将散落的杂物清扫干净，时时做好屋面成品保护及文明生产。8、屋面板咬口：屋面板咬口应遵循咬口及时，随 铺随咬。全力避免咬口滞后匆忙咬口。咬口须.整理word 连续均匀充分到位。不得存在间断及咬力不 够。同时咬口钳要光滑、无尖角。咬口时不能损伤彩板涂层。咬口钳：（右图）与电动咬口机共同使用.八、屋面彩光带安装：屋面采光带随彩板同时安装，不得采用预留洞口后补安装。采光板固定用自攻钉全部打在屋面板波高处支架顶端。屋面采光板安装完毕后，应事先向施工人员充分交底，不论何时，作业人员在横过采光带时，都要选择带有檩条的部位通过，严禁直接踩踏无檩条的采光板。 同时强调商品采光板都在出厂时带有防划膜，施工时须全部撕掉，不得带膜安装，避免降低透光率及今后防划膜老化形成污染。九、彩板现场堆放及文明生产管理：1、 彩板现场堆放占地较大，同时易受交叉作业时出现的砸伤，压伤。在突起大风时，彩板极易被风吹起造成对人伤害与损失，因此，在压型机进行现场加工时，不易压制过多，原则上采用当天压型，当天用完的方式。如因受条件限制，压制成型的彩板也不能超过3天安装使用量。压好后的彩板存放时须在地面铺设垫方，每3米一行，彩板叠放整齐后，立即用绳捆牢，每4米间隔为好，彩板存放区周边要设立标志，临时拉绳.整理word防止车辆碾压。2、彩板存放不得占用道路、地下管网及低洼区域。3、彩板使用时要在地面清理干净，受污染彩板不许安装。4、压板压型过程中的包装物、边条余料须按指定地点存放，不得随意堆存，同时应及时清理，避免占用现场用地。5、压型机工作间要设立安全警示牌，机器开动关闭须专业人员管理，压型机开动后，严禁将手靠近滚轴，切刀部位如需调整必须停机 后方可进行。6、压型机经常清扫、注油，保持机面、地面干净整洁。十、各种附件质量管理：1、外墙板自攻钉选用530-38mmBuildex品牌系列具有防水功能镀锌型。选用时抽样30%做实验。在使用300瓦功率电钻时，断钉率小于4%。2、屋面板固定支架厚度1.0mm热镀锌，各部位加强筋肋高度1.5mm，无裂纹及毛刺，表面光洁无锈斑。3、工程胶采用中性耐候系列的道康宁品牌并提供合格证。4、拉铆钉选用正规厂家生产的410或412优质产品。十一、施工人员进场及施工过程中的安全管理措施：1、 进场人员安全保障措施：1）、凡是现场从事彩板安装的人员，都要在从事工作前，进行安全三级教育考试，充分了解工作的特殊性.整理word，在完全明确和清楚后，通过考试合格后方可上岗。2）、彩板分项工程安全负责人：3）、现场安全员：4）、每天工作前各班组长要根据当天作业特点对作业人员进行安全教育。每周进行全体人员安全教育，对一周工作中的安全隐患与安全成绩进行总结。同时对本周工作安全特点再及时进行交底，让每个员工明确。2、 现场施工安全措施：1）、爬梯上作业人员不超过5-7人。安全带上梯后锁在爬梯上，并从后背绕过。2）、爬梯顶部与屋面檐上檩条相挂后，用钢缆与猫爪扣加固锁紧。3）、爬梯上人员所需工具、材料、物品均由屋面顶部留守人员用吊绳供给。不得采用上抛方式，避免梯上人员未接住而坠落伤人。4）、爬梯上作业人员设专人，不得随意更换，并由安全专职人员每天进行安全常规教育。内容为：经常检查爬梯踏步各焊点有无裂纹，爬梯主体管架有无裂痕，中部支撑杆是否与墙面檩条连接。5）、梯上人员自攻枪要事先设好挂钩。暂时不用时挂在梯上，不得用电线代替挂钩搭在梯上。6）、自攻钉放入口袋中，但不得过多，用完后地面人员采用吊绳方式供给梯上人员。.整理word3、 施工用电安全措施：1）、凡是进入现场使用的电动工具事先要严格检查工作状态，有无漏电、零件松动或壳体破损情况。2）、每个电动工具其接线都要认真检查绝缘情况，一旦发现电线外绝缘层有破损时，要立即进行处理，否则不得使用。3）、电动工具要进入工作现场专用分电箱里。分电箱内设工作可靠的漏电保护器，工具接入数量须符合电门容量，分电箱须设有锁闭装置，其钥匙由专人保管。4）、所有用电工具须由专业电工人员安装接线，接线前要断电不得带电作业。5）、工具电线不得放在潮湿积水的地方。在通过道路时，要挖沟槽或安装外侧护板，避免电线被车辆碾压造成漏电产生意外。6）、电缆通过空中时，不得直接系在金属物表面，应将缘绝材料先行固定在金属物上，再将电缆系于上边进行架设。7）、露天作业时，如遇下雨天气或作业人员手套潮湿时电动工具严禁使用。8）、每个用电器都要使用插头与电源插座连接，不得采用其它方式。4、 其它安全措施：1）、宿舍用电插座要固定在距地面1.8米高度，沿墙布线时要采用绝缘方式固定在墙上，不得采用暂时拉线。.整理word2）、食堂做饭人员要充分注意饭菜要充分加热熟透后方可食用，因条件限制不准做生拌凉菜，剩饭菜要及时加热防止变质。3）、所有作业人员晚9时必须休息，保证第二天有良好的精神。凡身体有病者均不得坚持登高作业。十二、 施工过程的质量管理：1、根据图纸设计要求及相应的规范，形成技术交底书。2、对参加施工的全体人员深入进行技术交底与专项作业技术交底。3、对施工人员技术交底后的掌握情况进行审核，如未达标则再进行培训。4、对工作正式开始时，由技术、质量专管人员现场旁站指导施工人员作业方法，在一部分安装达标后，有现场留守技术员监督，防止施工走样。5、对较特殊节点采用先打样，小范围试安装，达标后推广。6、采取频繁过程检查，防止安全过程产生大面积返工。十三、 施工过程中特殊问题的报告流程与解决方式：1、在施工过程中如出现图纸规范和实际情况不一致时，应立即停止作业，首先向项目经理报告，说明问题的性质大小及范围等。2、报告者是有技术人员于现场同作业人员共同确认核实后负责逐级上报。.整理word3、项目经理对问题再次现场核实后，上报监理及企业技术管理部门。4、企业技术部门形成初步解决方案报监理、甲方与施工技术部门。5、在设计部门出具技术联系单后，经甲方认可，签署意见后方可施工。6、不得在未经许可的情况下，作业人员私定施工方案，进行施工。7、在进行施工时报请监理和甲方人员监督。十四 、出现工伤时的处理预案：1、凡进入现场的施工人员首先须签定劳务用工合同，同时100%交纳工伤与医疗保险。2、在出现一般工伤时，1小时内以书面材料上报施工企业安全管理部门及保险公司，同时立即在现场拍照伤者照片与发生工伤时施工位置，准备伤者身份证、劳务用工合同及三级教育、日常安全生产记录等材料，在等待有关部门现场处理时，尽快将伤者送到医院治疗。3、在出现工伤死亡事故时，应立即上报施工企业安全管理部门及上级主管领导，后逐级上报到市、区安全监督局，并在第一时间内现场拍照伤亡人员及现场详细照片同时保护好现场。立即将伤亡人员送到医院抢救。.整理word4、如伤亡人员送至医院经抢救无效，确认死亡时，尽快通知家属并做好善后处理工作。5、如出现伤残人员，应经国家工伤保险部门进行伤残鉴定，再根据国家有关伤残规定由施工企业与保险公司给予赔付。十五、施工过程中的防火管理：1、全体施工人员均不得在施工现场随意吸烟、点火，工休时间吸烟时要在规定的吸烟点，吸剩的烟头要放入事先准备好的铁桶里。2、如施工过程中需要动用明火，首先要观察是否附近存在易燃易爆物品，在确认无隐患后，再派专人看管下，方可进行。3、如施工时确须动用明火，周围又存在易燃易爆物品时，要上报监理及甲方在采取隔离措施达标后，设专人看管，方可进行。4、在每日收工时，全面检查施工现场各部位，认真观察是否存在火种、电源是否切断、电柜、电机设备是否盖好，在确认现场安全后，方可离开。5、工地所用油漆、易挥发液体，均不得放在通风不畅的屋内或工具箱中，更不允许长时间日晒，避免可燃气体挥发产生高浓度后出现爆炸、火灾。5、 设立防火安全管理人员，强化防火安全意识教育，做到每人懂防火会防火。.整理word.整理word施工组织设计建设单位：大连中远造船工业有限公司建设地址：大连市旅顺口区开发区羊头洼施工单位：大连筑成建设集团有限公司钢结构工程分公司日 期：二00九年七月八日感谢您的支持与配合，我们会努力把内容做得更好！.
