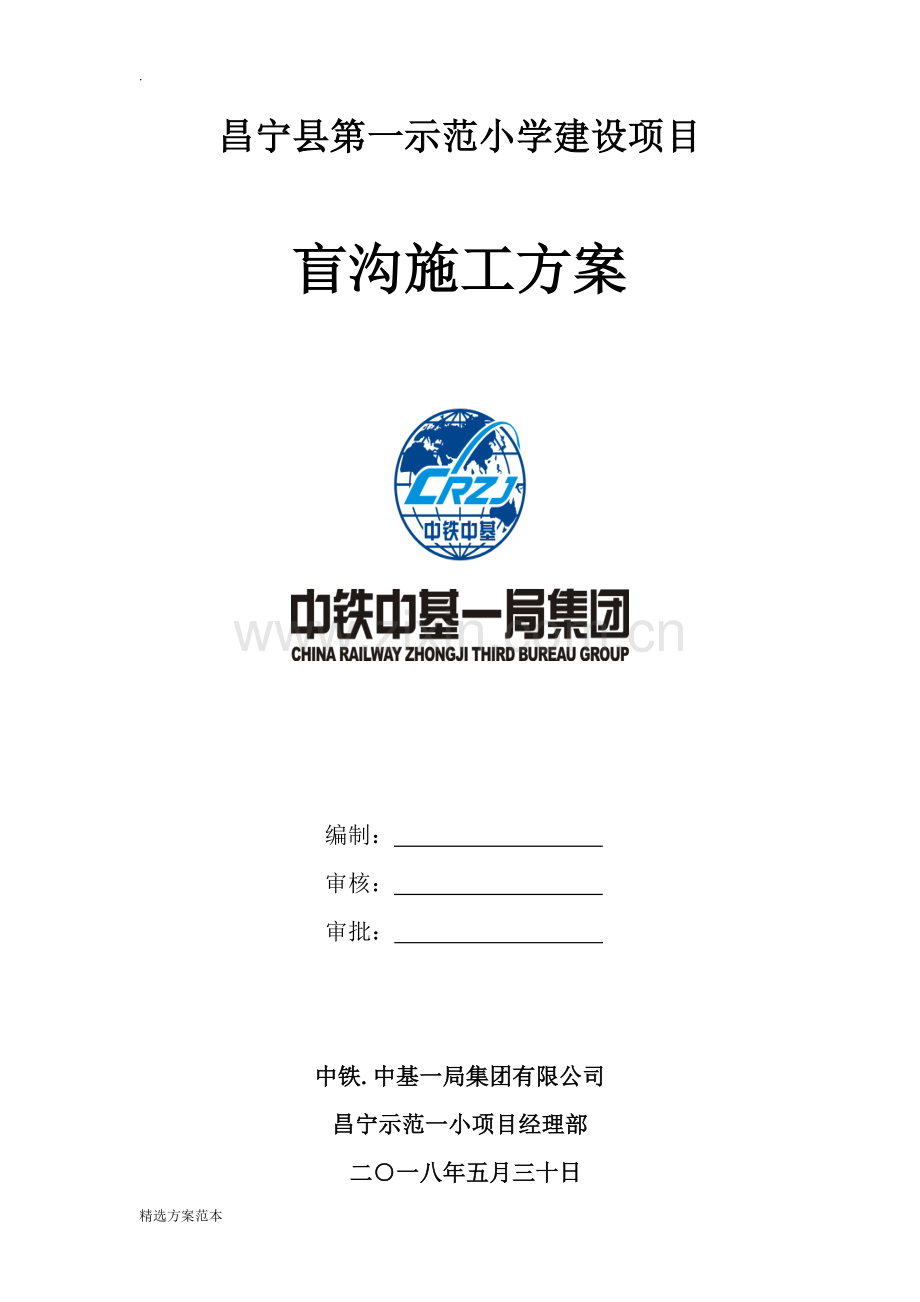

盲沟施工方案.doc_第1页
第1页 / 共22页
盲沟施工方案.doc_第2页
第2页 / 共22页
盲沟施工方案.doc_第3页
第3页 / 共22页
盲沟施工方案.doc_第4页
第4页 / 共22页
盲沟施工方案.doc_第5页
第5页 / 共22页
点击查看更多>>
资源描述

1、.昌宁县第一示范小学建设项目盲沟施工方案编制: 审核: 审批: 中铁.中基一局集团有限公司昌宁示范一小项目经理部 二一八年五月三十日目录1编制依据、原则及范围11.1编制依据11.2编制原则11.3编制范围12工程概况22.1工程总体概况22.2设计概况及主要工程数量表22.3自然条件32.4施工条件43 工程重难点分析53.1采取方案63.2方案综述64施工部署及生产组织机构84.1生产组织机构104.2施工任务划分104.3临时设施布置114.4交通运输组织115施工计划115.1工序时间分析115.2施工进度计划126质量保证措施126.1质量保证体系126.2质量保证技术措施137安全

2、保证措施137.1安全保证体系147.2安全保证措施157.3应急救援措施178其他技术保证措施198.1雨季施工措施198.2 质量要求及措施208.3文明施工保证措施20精选方案范本1编制依据、原则及范围1.1编制依据 岩土工程勘察规范(GB50021-2001)(2009版) 建筑地基基础设计规范(GB50007-2012) 建筑地基处理技术规范(JGJ79-2012) 民用机场岩土工程设计规范(MH/T5027-2013)相关规范的有效修订条文及其他相关规范规程1.2编制原则安全可靠、经济合理、提高工效、降低成本、环保节能、履约守信等原则。1.3编制范围本方案适用于昌宁县第一示范小学建

3、设项目地基处理盲沟工程施工。2工程概况2.1工程位置概况 本工程位于昌宁城南侧,宝达路南侧,兴宁路南段延长线西侧宝丰路南段东侧,项目区东侧为山水田园,南侧为规划空地,地理位置东经99.6137,北纬24.8161,行政区划隶属昌宁县田园镇。2.2项目设计概况项目区建设用地面积78882.47,约合118.32亩。总建筑面积47004.65平方米,其中地上总建筑面积37239.77平方米,地下建筑面积9764.88平方米。共有建筑物9栋,分别为综合教学楼、钟鼓楼、宿舍楼、风雨球场、辟雍、棂星门、大成殿、设备房、门卫用房、办公楼,构筑物有足球场、篮球场及排球场,足球场下部为地下停车场。2.3及主要

4、工程数量表根据地勘察专家意见,沿主要冲沟沟底,设置主盲沟,在泉水出露点及原地面坡脚等位置设置支沟。并与主盲沟相连。盲沟内用碎石充填并用土工布包裹形成反滤层。盲沟设计断面及技术参数如下示: 盲沟断面图附件12.3自然条件2.3.1水文气象本工程位于亚热带地区,属亚热带季风气候,有低热、温热、温凉、高寒4个气候带。境内年平均气温14.9,极端最高气温40.4,极端最低气温-6。年平均降雨1259毫米,无霜期253天,雨季69月,雨量大)等,也是本工程的重点和难点。2.3.2地震效应:对盲沟无说明,建筑结构抗震设防烈度为6度。2.4施工条件2.4.1交通情况昌宁县第一示范小学建设项目位于昌宁县兴宁街

5、与宝达路交叉口,山水田苑以东,交通较为便利。2.4.2地表构建筑物施工场区内无建筑物、结构物、河道等。2.4.3地下障碍物经调查施工场区内无地下障碍物2.4.4人文环境施工区域无特殊人文环境,以不影响周围环境、不造成环境污染保护生态系统为原则。2.4.5通讯水电经过前期的准备我方已完成临时水电的架设,具备通水通电条件。施工现场地方电信、移动、联通信号覆盖,对外联络电话畅通,在临时生活区和施工现场采用手机与对讲机进行通讯联络、调度。3 工程重难点分析3.1采取方案针对本分部分项工程设计、现场水文地质情况及施工状况,采用人工配合机械开挖施工。3.2方案综述3.2.1 施工准备1、技术准备 根据施工

6、组织设计及业主委托云南省地质勘察设计院地基加固处理设计进行测量放样、技术交底、材料验收及试验检测等工作。2、施工机械设备及人员准备,见3.2.2机械设备与劳动力计划安排3、原材料准备 盲沟填料厚度60cm的粒径1030cm,厚度15cm的粒径0.510cm,顶上5cm粗砂,骨料必须采用卵石,卵石必须洁净无杂质,含泥量不大于2%,整个盲沟用透水土工布包裹,4、施工场地准备 接场外便道修建进入施工现场的临时道路,宽度米。满足机械设备进场要求。将施工场地平整、压实,满足桩机施工的安全要求和作业面要求。接入电源线路,满足施工用电要求。3.2.2 机械设备与劳动力计划安排1、机械设备 机械设备表序号机械

7、名称型号数量1全站仪南方NTS-332R12蛙式大夯机12、劳动力计划安排主要劳动力计划表序号工种名称人数备注1施工负责人12技术负责人13测量人员34工班长15试验检测人员36其他机械工、普工20 3.2.3施工工序及工艺流程 盲沟施工工序流程:平整场地测量放样沟槽开挖人工整平沟槽验收铺设土工布回填盲沟碎石隐蔽验收土工布包裹碎石验收 。 施工工艺流程图见图1:平整场地测量放样碎石土工布进场沟槽开挖沟槽验收铺设土工布回填盲沟碎石隐蔽验收材料检测合格底验收土工布包裹碎石 1、测量放样:地基处理完成后,根据排水施工平面定位布置图,由测量员进行施工测量放线。在地面上分别定出排水沟的开挖边线,并用石灰

8、注明,增设施工平面,高程控制桩。 2、 盲沟开挖方法采用人工开挖人工修整。开挖前,沿测量组放样的木桩洒石灰测设好标高,再用挖掘机沿石灰线开挖,以控制线形和深度。开槽时应同时采取防水、排水措施,避免槽底受水浸泡。应尽量缩短开槽的暴露时间。开槽后如不能立即进行下一道工序,应保留1030cm的深度不挖,待下道工序施工前整修为设计槽底高程,同时应预留厚20cm左右的一层用人工清挖。沟槽开挖中基坑土及时运走,并进行人工修整基坑。严禁扰动槽底,如发生超挖,应按设计要求进行回填。开挖过程中应注意沟槽的坡度、断面尺寸、深度。沟槽挖好后,必须对沟槽进行检测。检测内容包括:沟槽断面尺寸、沟底纵坡。经监理工程师检测

9、合格后方可进行下一道工序施工。 3、 开槽过程中,要经常检查槽帮是否稳定,一经发现变形、裂缝,必须立即停止施工,进行处理。 4、夯实沟槽底基:沟槽开挖达到设计深度后,沟底地基采用蛙式打夯机配合人工进行夯实。 5、敷设土工布:人工将(250g/m)土工布铺入沟内,先将土工布立放于已挖成形的两侧沟壁,土工布铺设后应适当拉平,并保持一定松驰度,随之用石块固定,敷放土工布时沟面上要留有一定的土工布卷边,以包裹碎石填料。土工布之间留30cm搭接长度,以保证过滤效果。土工布敷设时采取适当的固定措施,防止碎石充填时移动土工布。土工布施工完毕,要加强成品保护。 6、设置反滤层:由筛选过的中砂、粗砂、砾石等渗水

10、材料按设计要求确定层数和粒径级配,碎石表面应清洁,铺设应整齐规范,孔隙应清晰以便保证流水通畅。其中在盲沟的底部第一层用粒径1030mm碎石填筑60cm厚,碎石摆放铺设采用人工铺设表面要求人工整平、把不平处凹凸处用小碎石填平。第二层选用510cm碎石填筑15cm厚,防止破坏土工布。最后顶层填筑5cm厚的中粗砂。 7、人工将盲沟顶部300g/m2的土工布铺设完成。所有纵向和横向的搭缝应交替错开,搭接长度均不得小于300mm。 8、为防止盲沟上面土石方填筑施工对盲沟造成破坏,盲沟的土工布上面需铺设50cm厚细料,振动碾压密实。盲沟上面及两侧6m范围不得采用强夯,应采用振动碾压工艺。4施工部署及生产组

11、织机构4.1生产组织机构项目部针对该项工程成立生产小组,生产组织机构如下:组 长:项目经理副组长: 项目副经理 技术总工组 员: 班组长 施工员 质检员 主工长 栋号长4.2施工任务划分作业队主要资源配置见3.2.2,划分一个作业队伍,施工任务为试验段地基处理盲沟施工。4.3临时设施布置本工程目前为地基处理盲沟施工,施工临时便道由场外便道修至施工现场。水源来自来水水厂。施工用电由业主专线从场外接引线路至本项目施工现场。场地排水系统良好,排至距离现场50m 以外的集水坑中。主要材料堆放距离作业面50m,运输方便快捷。离施工现场作业面100 m,设置进入现场的围栏,禁止非施工车辆和非施工人员进入现

12、场。并检查督促进入施工现场的作业人员佩戴好安全防护用品用具。4.4交通运输组织本分部分项工程所用材料采用外购由材料供应商负责运输,由场外施工道路接入施工临时便道到达施工现场,交通便利,组织情况相对简单。经过与当地交通管理部门及环境治理部门沟通协调后,可进行材料的顺利运输。场内无建筑垃圾,无外运情况。5施工计划5.1工序时间分析本分部分项工程较简单,即为盲沟施工,工序见3.2.3,各道工序简单明了。工程量见表1,机械配备及人员安排见3.2.2 机械设备与劳动力计划安排。6质量保证措施6.1质量保证体系根据项目部成立的组织机构及人员分工,建立了合理的质量保证体系。如下图:质量管理目标的确定质量保证

13、工作计划质量保证体系工作保证体系施工准备阶段质量控制施工阶段质量控制竣工验收阶段质量控制质量管理目标的实现质量第一思想保证体系组织保证体系上级质量管理部门公司质量管理部门项目部质检工程师班组质检员质量保证体系框图6.2质量保证技术措施1 、主盲沟和支盲沟的纵向坡度应不小于2%;排水盲沟可用鹅卵石,含泥量不大于2%,并用透水土工布包裹,以保证长期排水效果。土工布规格采用250g/m2和 300g/m2 ,渗透系数为 510-1 510-4 cm/s。 2、 当采用透水土工布作反滤层时,应先在底部及两侧沟壁铺好就位,并预留顶部搭接所需的土工布,拉直平顺紧贴下垫层,所有纵向或横向的搭接缝应交替错开,

14、搭接长度均不得小于300mm。3、 碎石和土工布必须在进场后及时请监理见证取样后送检,合格后方可投入使用;施工完成后必须办理隐蔽验收。 7安全保证措施7.1安全保证体系1、安全管理组织机构建立健全安全生产管理机构,成立以项目经理为组长的安全生产领导小组,全面负责并领导本项目的安全生产工作,项目总工程师为安全生产的技术负责人。安全生产领导小组组成:组 长:项目经理副组长: 项目副经理 技术总工组 员: 班组长 施工员 质检员 主工长 栋号长2、安全管理组织机构图安全管理组织机构安全管理领导小组 组长:彭超副组长:李旺华副组长:戴春壮副组长:姚运军组员:苏建、赵志伟组员:孙向前、蒙小康组员:王虹、

15、郭子军安质环保部负责具体工作各专职安全员、群安员7.2安全保证措施7.2.1安全保证管理措施1、严格遵守有关安全生产管理规定,建立、健全各种安全规章制度,明确各工种的安全责任人和职责,把安全生产和经济效益挂钩,做到奖罚分明。2、建立安全例行检查制度,每周项目部进行一次安全专项检查,对检查发现的隐患及时整治,责任落实到人,限期进行整改。3、建立定期安全教育制度,新工人进入施工现场前,接受安全教育和必要的考核;开工前,项目部组织全员进行安全技术交底;施工过程中,建立定期的每周一次安全教育课,由项目经理主持;同时,施工员在布置生产任务的同时,兼职进行安全交底,未经教育和交底的不准上岗作业。4、坚持持

16、证上岗制度。特殊工种(如电工、焊工、机械工等)实行持证上岗,严格规范用人制度。7.2.2安全保证技术措施1、进入施工现场的人员,正确穿戴全体的工作服和安全帽,各类操作人按规定穿着工作鞋,高空作业正确佩戴经检验合格的安全带。2、在岗位上工作时,思想集中,认真操作,注意观察设备机具的运行情况,防止发生工伤和损坏机具的事故。3、发现设备机具有问题时,及时进行处理;检查设备机械的安全装置,对裸露的传动系统或其它易于造成工伤事故的突出部位需设防护罩。4、专职电工定期检查电气系统,及时处理断路、破皮、漏电、短路等故障;电气开关安设在固定的开关箱内,停工或操作人员不在时上,防止他人扳动;非电工不得进行电气设

17、备的检修和线路安装等工作。5、各岗位操作人员对设备进行安全检查,确认机械性能良好方可开工。6、维修电器设备和架设电路线由二名或二名以上专业电工同时操作。7、工地所有动力线和生活用电线路,按安全要求规定保持垂直或水平距离,并用绝缘体材料架定位置。8、配电箱内动力和照明线路分路设置,并按要求装设隔离开关和熔断器。7.3应急救援措施7.3.1应急准备1、组织机构及职责:(1) 事故应急救援领导组组 长:项目经理副组长: 项目副经理 技术总工组 员: 班组长 施工员 质检员 主工长 栋号长 (2)领导组下设抢险组、通讯联络组、疏散引导组、安全警戒组和后勤保障组,各组分别由各部门负责人担任组长,根据需要

18、各组确定组员若干人;事故应急救援领导组负责对项目部施工现场发生的突发事故进行应急处理。7.3.2应急响应 1、发生事故后,事故应急救援领导组组织,由部门负责人担任组长,安全、技术人员,作业队负责人为组员,主要负责紧急事故发生时有条不紊的进行抢救或处理,劳务队管理人员及后勤人员,协助做相关辅助工作。 2、发生事故后,由项目经理负责现场总指挥,事故发现人员首先高声呼喊,通知现场安全员,由安全员拨打事故抢救电话120,向有关部门或医院打电话抢救,同时通知生产负责人组织紧急应变小组进行可行的应急抢救,如现场包扎、止血等措施。防止受伤人员流血过多造成死亡事故发生。预先成立的各小组人员分工明确,各负其责,

19、重伤人员由劳务负责人协助送外抢救工作,相应人员迎接来救护的车辆,有程序的处理事故、事件,最大限度的减少人员和财产损失。 3、事故后处理工作 (1)查明事故原因及责任人。 (2)以书面形式向队写出报告,包括发生事故时间、地点、受伤(死亡)人员姓名、性别、年龄、工种、伤害程度、受伤部位。 (3)制定有效的预防措施,防止此类事故再次发生。 (4)组织所有人员进行事故教育。 (5)向所有人员宣读事故结果,及对责任人的处理意见。 4、预案终结(1)本预案全部完成后,由原发布启动预案的负责人宣布预案终结,同时向项目部部安全管理领导组报告。(2)预案终结7日内应对预案实施情况进行评估。评估会议主持人按事故的

20、等级和管理权确定,评估报告应报项目部安全管理领导组。一般事故的评估会议由发生事故的单位第一管理者主持,重、特大事故的评估由会议上级指定人员主持。8其他技术保证措施8.1雨季施工措施由于本工程受地质条件和开工时节的影响,开工时正临雨季时节;雨水对工程质量和进度都会有所影响,我们应该做好雨季防护,保质保量的完成工作进度。1、组织措施 本项目施工期间,雨季对工程的影响将比较大,项目部将指派专人对雨季施工制定措施,并加大检查力度和投入,确保在雨季期间现场施工不造成重大影响和损失。2、技术措施 在雨季施工,切实做好现场的排水工作,改善排水系统,增加排水设施,保障雨后及时排除积水。 在雨天施工时,应掌握好

21、天气变化,准备好各种防雨用具和抽排水设备,合理安排各项工作,抓紧完成工序衔接,增加室内安排(如设备机具的检修和保养、熟悉工程图纸、设计要求、操作规程、技术标准等)。 雨季来临,要特别加强对施工半成品、材料、机械设备的保护;一切易受潮的材料和机械,采用塑料布或帆布遮雨保护,避免材料和机械设备受潮影响施工进度。 在各项目施工计划安排时,预先考虑气候特点,扣除不利天气的影响,留有足够的余地,做到合理安排,计划周到,不误工时,以确保工期的正常进行。8.2 质量要求及措施1、施工允许偏差盲沟实测项目项次检查项目规定值或允许偏差检查方法和频率1沟底高程(mm)15水准仪:每1020m测1处2断面尺寸(mm

22、)不小于设计值尺量:每20m测1处2、施工应注意的问题 1)应选用技术先进,性能稳定的机械设备。 2)盲沟采用的材料规格、质量应符合设计要求经实验室检测合格方可使用。 3)土工布的铺设应拉直平顺,接缝搭接不少于30cm。 4)反滤层应层次分明,出水口应排水通畅。8.3文明施工保证措施1、遵守有关环卫、场容管理、文明施工、动火的各项有关规定,设专人负责现场文明施工的管理。2、工程开工前,按照行业管理的规定和工程项目的要求,办理各种手续,并做好文3、施工现场按要求设各种牌、图,图牌规格统一,字迹端正,表示明确。4、重视施工现场的规划,严格按施工平面布置图划定的位置堆放材料,所有材料、备用机具分类堆放整齐,并挂牌标识;对施工周转材料,随时进行现场清理,组织回收,修旧利废,减少材料浪费。5、场内道路规划合理,修筑平整、坚实,车辆畅通。6、在主要施工作业点、危险区、通道口挂安全警示牌、安全宣传标语或围好安全标志绳;现场内布设排水系统,尽量做到无积水。 精选方案范本
