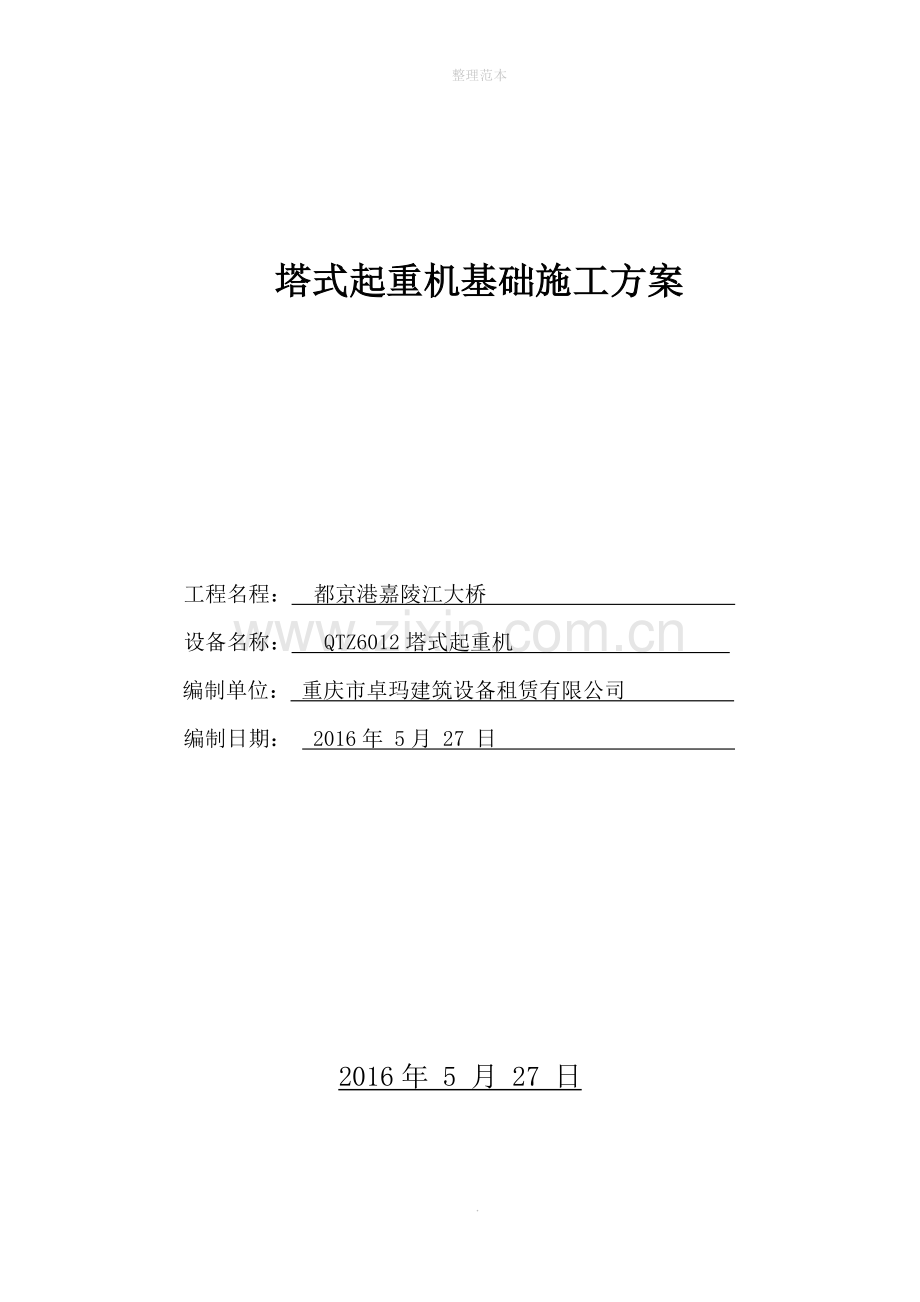

QTZ6012塔式起重机基础施工方案.doc

整理范本

塔式起重机基础施工方案

工程名程： 都京港嘉陵江大桥
设备名称： QTZ6012塔式起重机
编制单位： 重庆市卓玛建筑设备租赁有限公司
编制日期： 2016年 5月 27 日

2016年 5 月 27 日

1、塔吊基础设计
塔吊独立安装高度为45.0米，基础尺寸为：4000*4000*1200（mm），混凝土强度等级为C35。塔吊基础底部为砂岩层，基础尺寸如下：

基础采用双层双向配筋，上层钢筋双向HRB335直径20mm 间距150；下层钢筋为双向HRB335直径20mm 间距150；拉筋选用HPB235直径10mm，数量8*8，梅花形布置。
基础配筋剖面图：

2、塔吊桩基设计
经计算本工程采用塔吊基础下增设单桩足以满足承载力需求，桩基设计如下：
（1） 桩径：1.4m，桩身长度：12.0m
（2） 桩身配筋：纵筋30根直径25mm三级钢;螺旋箍筋直径10mm,间距200mm，加劲箍筋直径16mm，间距2000mm。
（3） 桩身混凝土强度等级：C30

.
