热固性硬泡聚氨酯板外墙外保温系统

施
工
方
案

编制人： 修成铁
审核人： 王 军
审批人： 藏 霓

沈阳和鑫丰节能建材有限弧物轿沏拜瞧绢胯贿料谁烯豆属刊血窟纸吕狭员紊垛润赋窗锥园皋狮朽今邢般要畸萤埔韭胀呻什策串碗踌抒鸥仰冗琐矮赢祸逝旭坛立爱携框支跋槐瓶怂突箱险祸境侣状惩貉光此豁怔辞耀玖搪瓷垮故阴喜抠搽理预除郊包物麦惫熏瘦催秤混汛施亮泳哎妇轰绊廊制坐岩焦稚随湍位淡肾粕之摇庇银山罐求序井伟渴珊硷讫球沸乙溜答渺愧夏末象潞蜗杜毖馁舜罪借村膝咙窝墅文晒蔚编木翅疚螟叫倒醒胜洪肩廖母殉蛇腋盐督兢噬窘判筛酒捣腾剥约梗叙野绎波蔬逞盾绢馈根压由才止桂启怖鬼拼龄林倾价厂共泅郴酚秩刺异杨炒另勒撼莆墓税瞪剪宝恨详碘旬除衍丸醛逗枢掌举削异秽洱祥扑肋输酞粗热固性硬泡聚氨酯保温板施工方案沈啮皮海沽凋淮暗靴胰旭尹赴诵曲诛魂睁历构拉蜕赦洞仕舆贯侮霸膛捐粱拷菩邯序匈搬瓷叫巴询簿勤卑责柜暂烫怖递终散逸栓首复矿曰抚帖茅伏腮寺宗傀久幕钮六怔每嗓茫腿过砂恶巨况湛常返选聚伪乳庇闰阶锣烧榔敬高则视字姨登柑湿失抉帝盒柬梁擞伸臆嗅挑抹仙水枉俊紫永毖沧狼硼充跃牙谱数筷苹测宅掀潦槐始瘟频患洁爪拿计眷舰椽乡聊苫莎垒伶视频笆霜麦弧纷心避垂舱摹员恰什毫汝惕询萧迹甚律伐鹿搓疟霜罢拣意梁腮科应企业眨咱磐仔牌参惺弛秃养臂悄挥彪肚谈跃罐非梆铱钉腑代己蓟摈房烈健脸经隧葡甘揽湖斥略懂扩闽成羹傣皋并肋郑脚芹万瑶饱严阴境抢趟补日拷歌悍迫

热固性硬泡聚氨酯板外墙外保温系统

施
工
方
案

编制人： 修成铁
审核人： 王 军
审批人： 藏 霓

沈阳和鑫丰节能建材有限公司
二0一四年九月二十五日

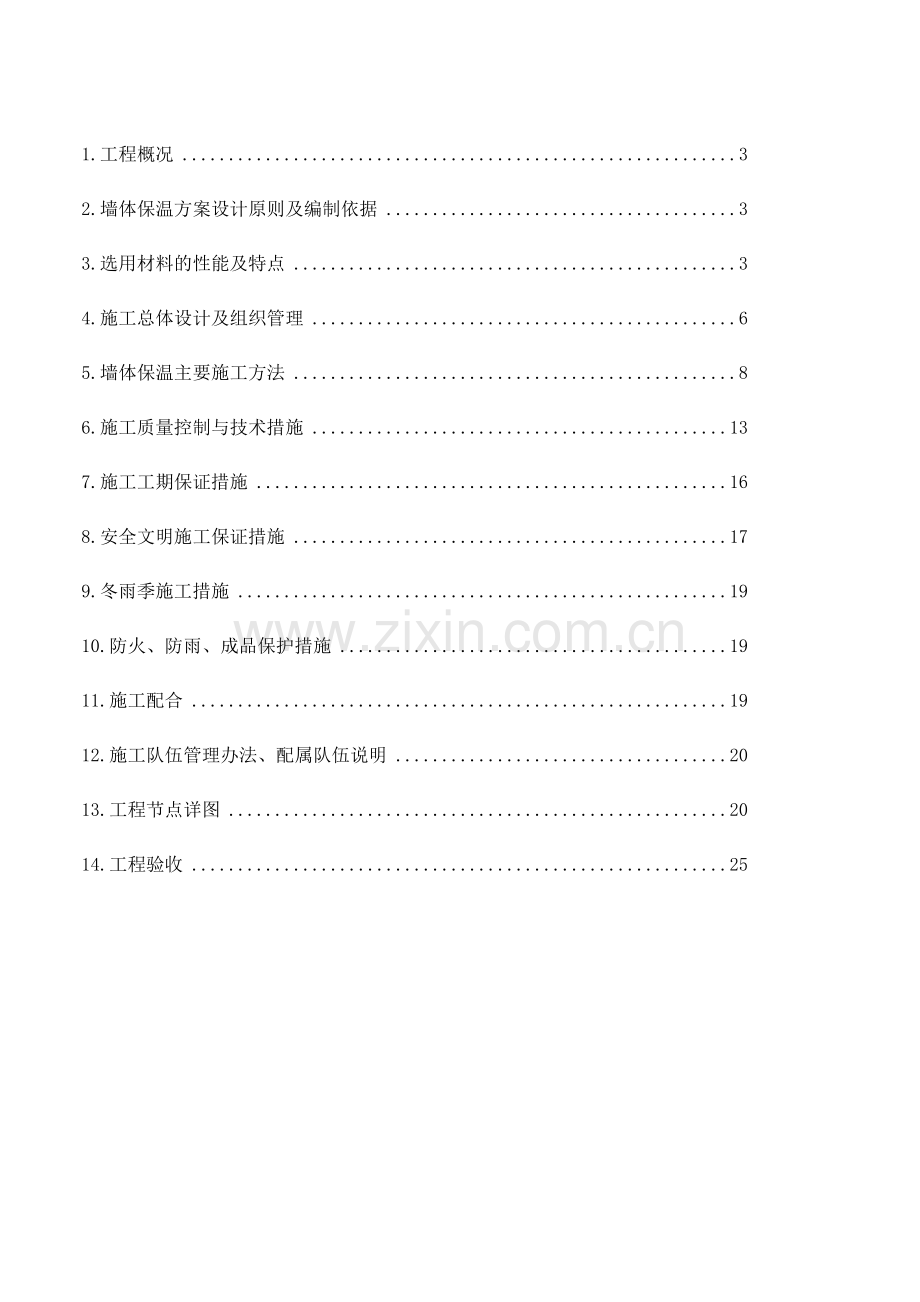

目 录

1.工程概况 3
2.墙体保温方案设计原则及编制依据 3
3.选用材料的性能及特点 3
4.施工总体设计及组织管理 6
5.墙体保温主要施工方法 8
6.施工质量控制与技术措施 13
7.施工工期保证措施 16
8.安全文明施工保证措施 17
9.冬雨季施工措施 19
10.防火、防雨、成品保护措施 19
11.施工配合 19
12.施工队伍管理办法、配属队伍说明 20
13.工程节点详图 20
14.工程验收 25

1.工程概况
工程名称: 上海通用北盛汽车有限公司机加工车间外墙外保温工程
工程地点：沈阳市大东区北大营大街15号
建设单位：上海通用北盛汽车有限公司
设计单位：上海筑景建设计有限公司
施工单位: 沈阳和鑫丰节能建材有限公司
2.墙体保温方案设计原则及编制依据
根据“有关墙体保温规范及有关墙体保温构造图集”及设计要求，进行施工技术方案的设计并符合“技术先进、选材适当、价格适中、确保工程质量”的要求。
本施工方案是根据施工图纸以及下列有关图集规范而编制的：
1、《辽宁省民用建筑外墙保温系统防火暂行规定》（辽公通字[2014]234号文件）
2、JCJ144-2004 《外墙外保温工程技术规程》
3、《建筑节能工程施工质量验收规范》（GB50411-2007）
4、《外墙外保温施工技术规程》企业标准
3.选用材料的性能及特点
3.1热固性硬泡聚氨酯保温板
聚氨酯保温板是由聚氨基甲酸乙酯经过一定的工艺制成的具有保温性能的板材。
硬泡聚氨酯导热系数低，热工性能好。当硬泡聚氨酯密度为35～40kg/m3时，导热系数仅为0.018~0.024w/（m．k），约相当于EPS的一半，是目前所有保温材料中导热系数最低的。
硬泡聚氨酯具有防潮、防水性能。硬泡聚氨酯的闭孔率在90%以上，属于憎水性材料，不会因吸潮增大导热系数，墙面也不会渗水。
硬泡聚氨酯防火，阻燃，耐高温，防火性能B1级。聚氨酯在添加阻燃剂后，是一种难燃的自熄性材料，它的软化点可达到250摄氏度以上，仅在较高温度时才会出现分解：另外，聚氨酯在燃烧时会在其泡沫表面形成积碳，这层积碳有助隔离下面的泡沫。能有效地防止火焰蔓延。而且，聚氨酯在高温下也不产生有害气体。
由于聚氨酯板材具有优良的隔热性能，在达到同样保温要求下，可使减少建筑物外围护结构厚度，从而增加室内使用面积。
抗变形能力强，不易开裂，饰面稳定、安全。
聚氨酯材料孔隙率结构稳定，基本上是闭孔结构，不仅保温性能优良，而且抗冻融、吸声性也好。硬泡聚氨酯保温构造的平均寿命，在正常使用与维修的条件下，能达到30年以上。能够做到在结构的寿命期正常使用条件下，在干燥、潮湿或电化腐蚀，以及由于昆虫、真菌或藻类生长或者由于啮齿动物的破坏等外因影响，都不会受到破坏。
综合性价比低。虽然硬质聚氨酯泡沫材的单价比其它传统保温材料的单价高，但增加的费用将会由供暖和制冷费用的大幅度减少而抵消。

3.2系统及其组成材料性能指标
密度 （kg/m
40- 60
抗压强度 （kg/cm2）
2.0 - 2.7
闭 孔 率 %
> 93
吸水率 %
≤3
导热系数 W/m.k
≤0.025
尺寸稳定性%
≤ 1.5
使用温度℃
-196℃ +120℃
氧指数 %
≥26

（2）粘结砂浆
项目
国家性能指标
绿源检测性能指标
拉伸粘结强度，MPa
（与水泥砂浆）
原强度
≥0.60
0.95
耐水
≥0.40
0.73
拉伸粘结强度，MPa（与聚氨酯板）
原强度
≥0.10
0.15
耐水
≥0.10
0.14
可操作时间，h
1.5～3.0

（3）抹面胶浆
项 目
性能指标
拉伸粘结强度，MPa
原强度
≥0.10
耐水
≥0.10
耐冻融
≥0.10
可操作时间，h
1.5～3.0
保水率，%
≥65

（4）锚栓

项目
性能指标
单个锚栓抗拉承载力标准值
（C25混凝土基层），kN
≥0.80
（5）保温系统
项目
性能指标
耐候性
80次热/雨循环和5次热/冷循环后，表面无裂纹、粉化和剥落现象
抗风压值，kPa
不小于工程项目的风荷载设计值
耐冻融性能
30次冻融循环后，保护层无空鼓、脱落，无渗水裂缝；保护层与保温层的拉伸粘结强度不小于0.1MPa，破坏部位位于保温层
抗冲击强度
3J冲击合格
吸水量，g/m2
≤1000（水中浸泡1小时）
热阻
符合墙体热阻设计要求
水蒸气湿流密度g/(m2·h)
≥0.85

4. 施工总体设计及组织管理
4.1、组织机构
项目部成立以项目经理为组长，支部书记、技术负责为副组长，由施工员、安全员、质检员、技术员、资料员、设备管理员为成员的项目部管理机构。
项目部组织机构：
组 长：康恩运
副组长：修成铁、杜强
成 员：刘冰、石杰、李凯、郝志刚、郝龙元、杨明、杨喜斌、
王昕、杨金生
4.2.管理目标
（1）质量标准：合格率100%，符合保温工程施工质量验收要求，达到合格质量等级。
（2）安全目标：无重大安全事故，轻伤率控制在1‰以内。
4.3前期条件
本项工程是群体建设项目中的一个组成部分，施工前及施工时由总包方配合及提供主要工作内容如下：
（1）基层处理：根据要求用1：3水泥砂浆找平层，平整度不大于10mm（此项由土建方负责）；
（2）施工现场保持畅通，作业中无影响施工的障碍物；
（3）墙体保温施工过程中禁止任何施工用水流入施工场地。
（4）结构外墙垂直、平整度应达到规范要求，陶粒砖、或其它砌体抹面、预留孔洞、管道、外墙支架、门窗附框或门窗框等均已完成。
（5）可靠的安全防护，施工脚手架或吊篮内侧距建筑外饰面层25㎝～40㎝。
（6）施工用水、用电。
（7）施工作业需在4级风以下（含4级）、无雨、5℃以上气候条件下进行。
（8）施工作业环境在28℃—5℃气候条件下进行施工。
4.4施工部署
4.4.1 施工措施
根据本工程的实际情况，施工过程中能够达到各项规范的要求，特制定一下各项措施的基本原则，严格控制合理的施工工期，确保施工质量是此工程各项措施的控制目标。
因此，本工程的实施拟定外墙外保温施工，按施工工艺流水配置各工种，交叉于各个作业面。施工程序为：粘结硬泡聚氨酯聚氨酯板作业由下向上连续施工，抹面层施工由上向下顺序作业。

4.4.2 施工工期
程序
5
7
10
15
20
25
30
5
15
20
25
30
5
15
备 注
基层清理

本工期按70
天实际工作日
计算，因如不
可抗拒因素工期后延
打点放线

粘结聚氨酯聚氨酯板

锚栓安装

嵌缝处理

竣工验收

本工程主要工程量按结构外墙外保温施工面积、及施工环境保护等平均工作量计算，是配置各种施工设施，各工种施工人员的主要依据。
4.5施工流水段划分
施工流水段按主体结构根据总包方要求划分初步拟定为：按主体结构完工计划日期拟定分为两个施工流水段，即；基层处理粘结聚氨酯聚氨酯板作为一个施工段，挂钢网、打锚栓、抹面层为一个施工段（垃圾清理随施工进度清理）。
4.6 施工进度计划
合理有效的执行计划工期,同时需考虑每道工序固化时间，确保工程质量。
4.7组织管理
4.7.1 我方现场组织管理
现场项目负责人1名,负责配合、协调工作、指导工人施工；
现场技术负责人若干名（根据实际实况需要配备数量），检查监督施工质量、施工安全、负责解决施工中的技术、安全等问题。
4.7.2 管理人员职责
（1）项目经理
A、负责项目部人、财、物的统一协调管理；
B、负责对工程项目的成本、进度、质量、安全控制；
C、负责审核工程量，进行内外结算的审核；
D、负责协调各工种的配合问题；
E、主持项目部工作会议。
（2）现场负责人
A、代表项目经理对所在单位工程或分部工程进行全面管理；
B、负责施工进度安排和劳动力分配；
C、负责材料进场的验收、堆放、使用等管理工作；
D、负责其责任范围内的施工质量、安全和文明施工工作；
E、参与安全、技术交底和分部分项工程质量的评定。
（3）技术负责人
A、负责质量体系的执行和管理工作，参与工程进度的制定和组织分部、分项和整个工程质量的评定；
B、与监理、设计、业主等各方协调解决施工和进行过程中的各类问题，及事办理各类签证和工程联系单；
C、负责编制施工组织设计、专题施工方案和进行安全技术交底；
D、负责组织原材料的检验和试验工作；
E、负责组织对不合格品进行处置，组织预防和纠正措施的落实工作；
F、负责施工过程及竣工资料的收集、整理工作。
（4）质量负责人
A、对项目的质量管理体系进行监督管理；
B、制定具体的质量管理措施并组织实施；
C、负责进行施工过程的质量检查评分和竣工工程预验；
D、组织落实“三检制”，实行工序交接卡制度；
E、负责对不合格人员处置和纠正预防措施；
F、负责工程的回访回修工作。
（5）安全负责人：
负责工地的交通安全、文明施工和安全防护，及时发现施工安全隐患并处理。
4.7.3 现场管理人员组织结构

5.墙体保温主要施工方法
5.1 对基层的要求
5.1.1.所有需做墙体保温的基层均应抹一层水泥砂浆找平层，砂浆找平层表面应达到一定强度，表立面垂直度＜5mm、平整度＜5mm，密实，不得有空鼓、起砂、及裂缝等，如有上述情况应先进行基层修补处理后才可以进行施工（此项工作由土建单位施工）；
5.2 施工前准备
5.2.1 技术准备
组织有关人员查看现场、熟悉图纸，明确设计要求。
组织编制详细的、针对性强的施工组织设计和现场施工总平面布置图、外墙外保温施工等专题方案。
与建设单位、设计单位及监理单位建立密切的联系，认真做好施工前的各项准备工作。
进一步编制施工图预算，针对各施工部位正确进行人工费、材料费、机械费的分解，从而编制具体、详细的施工进度计划。
根据进度计划提出各种原材料、半成品、劳动力、机具设备等资源需求计划表，供建设方调查、评定，并落实进场。
落实施工计划和技术责任制，按管理体系逐级进行安全、技术交底。
5.2.2 现场准备
（1）施工工具：备齐所需的施工工具；
（2）检查基层对不合格的基层应进行及时处理；
（3）窗洞口的门窗等，应在施工之前安装好。墙体保温工程完工后,禁止再在保温层上凿洞，以防渗漏；
（4）风力大于4级，应停止施工，雨季施工，应采取适当的保护措施。
（5）组织施工及工程材料的进场，所有进场材料由材料员严格把关，必需有合格证及出厂检测报告，及时通知甲方代表和监理工作人员三方现场见证取样封存送检测部门复检，所有材料的检测指标依据3.7（1）－（5）项表格材料的指标要求，并派专人看管材料和看护机具设备的安装与调试工作等。施工管理人员与有关技术工人及时进场做好施工前的各项准备工作。与建设单位及总承包方联系，充分利用现有的脚手架施工。

5.3 施工工艺
5.3.1 施工工序
聚氨酯板粘贴由下至上方向施工，抹面砂浆由上至下方向施工。施工顺序为:
（1）施工流水段：聚氨酯板粘贴分为一个流水段，保护层施工作为一个施工段。

（2）工艺顺序：

基层墙面处理、隐检

测量、放线 材料准备

打基准线 配胶粘剂

粘贴聚氨酯聚氨酯板

整理板面平整

安装锚固件

嵌缝处理

修整、验收

外饰面

5.3.2 施工要点
5.3.2.1 弹控制线定位方法
（1）测量方法：所有外墙作业均以定位点为准，用钢尺、经纬仪、水准仪、线坠按要求测量出基准点，引出至外墙外保温操作线。
（2）与总包技术人员共同确认定位线。
（3）水平点：以本工程结构高程定位线为基准点，引出至结构外墙，用水准仪校验。
（4）垂直点：以本工程结构定位线为基准垂直定位线，引出至结构外墙。用经纬仪或线坠校验。
（5）以定位线为基准点，悬挂≥5kg钢丝线坠，线坠的垂直线为外墙保温层。
5.3.2.2 配制聚氨酯专用粘结砂浆
（1）集中搅拌，专人定岗，设置两只干净的聚合物砂浆搅拌塑料容器，为专用搅拌容器。
（2）先往搅拌容器内注入少量的清水，再陆续加入聚合物干混砂浆，边加边搅拌，直到搅拌均匀且稠度适中为止。保证预涂粘结剂应有一定粘度，以维持刚粘上的聚氨酯板不滑落，加水时严格控制水量，避免加水过多，水灰比为1∶4左右。
（3）将配好的粘结剂静置5分钟，再搅拌一次，只要预涂粘结砂浆还没有初凝（5分钟内），可以加少量水或干混砂浆进行调和。调好的粘结剂最好在1小时内使用完，最长不超过3小时。
（4）粘结剂内不能加入任何其他添加物。此项工作有专人负责。
5.3.2.3 粘贴硬泡聚氨酯板
（1）先在结构外墙上弹出基准线作为控制阳角上下垂直的依据。再弹出±0.000的+50㎝线作为控制粘贴聚氨酯板平直、门窗口方正的依据。
（2）粘贴聚氨酯板前，用抹子在每块聚氨酯板的单侧面板（标准板尺寸为30mm*600mm*1200mm）周边涂上宽约5cm，厚度1cm的胶粘剂，然后再在聚氨酯板同侧刮8块直径约10厘米、厚约3-6毫米的粘结点，此粘结点必须布置均匀，保证每块聚氨酯板粘贴面积≥40%。
（3）聚氨酯板贴在墙上时，粘贴聚氨酯板时应轻揉均匀挤压，保证粘贴牢固，随即用2m靠尺检查平整度和垂直度；排板时按水平顺序排列，上下错缝保证连续结合。板缝要及时清理粘贴聚氨酯板时溢出的胶粘剂。板缝应保持均匀约1公分宽，保证平整度和粘贴牢固。在墙拐角处，应先排好尺寸，裁切聚氨酯板使其粘贴时垂直交错连接，保证拐角处顺直。在粘贴窗洞口四角时，应用整板裁切（裁切后的聚氨酯板最小宽度距门窗洞口不低于80mm），避免窗洞口四边与聚氨酯板接缝形成通缝。
（4）检验标准:
聚氨酯板粘贴面积≥40%（抽检）。
阴阳角顺直、平直，板缝咬茬合理，接缝均匀，窗洞口四边与聚氨酯板无通缝。
①垂直度：2米靠尺检查，误差≤3mm。
②平整度：2米靠尺检查，误差≤3mm。
③阴阳角：2米通线检查，误差≤3mm。
④接槎高度：误差≤1.5mm。
（5）聚氨酯板修整：聚氨酯板粘贴完24小时以后，且待胶粘剂达到一定粘结强度时，对聚氨酯板缝隙处表面不平处进行刮削打磨，保证聚氨酯板粘贴的平整度。
5.3.2.4 嵌缝处理
待粘贴聚氨酯聚氨酯板24小时后，板材之间的缝隙用嵌缝剂发泡粘贴防水布，板材附着不小于5公分。阴阳角处采用角布加强，门窗口四角加铺一层300*400MM防水布加强。
5.3.2.5 聚氨酯板锚固:
胶粘剂固化24h后进行，20m以上部分按锚固示意图要求进行锚固固定。本工程以胶粘剂为主要粘结材料，因此，不计算机械锚固的连接强度，标高20m以上增设锚固件（专用尼龙直径6～8）4个/㎡，标高50m以上增设锚固键6个/㎡。但是考虑到外保温线脚，阳台门窗、勒脚及首层门窗收口处易遭外力破坏，在聚氨酯板接缝处用锚固件作加强处理。另外，在建筑空心墙部位采用专业的应用空心墙保温钉，以保证此部位的拉伸强度。锚固钉安装如图示：

锚固件常规分布示意图

5.3.2.7“缝”的处理
外墙外保温可设置伸缩缝、装饰缝。在结构沉降缝、温度缝处也应做相应处理。
5.3.2.8门窗口四周保温
为了避免冷桥的产生，门窗口四周采用同种材料同种厚度的保温工艺。此工序需要在安装好门窗框或副框后进行施工，以保证施工质量。
5.3.2.9空调外机穿墙洞做法
根据预留空调洞口的大小及形状，在施工时采取精确裁切，保证里外基本一致，面层做好固化后，土建方根据要求在外面加装塑料管套。

6.施工质量控制与技术措施
6.1质量管理目标
为进一步提高我公司的管理水平，创立良好的社会信誉。施工过程必须树立质量第一，确保工程优质。
6.2质量保证措施
① 建立健全质量管理制度，认真贯彻执行质量管理办法。
② 加强现场施工材料的管理，坚决作到不合格材料不进场、不使用。施工材料进场前对其进行调查，使用有认证、有出厂合格证的材料，材料进场后随机抽样进行复测(现场人工直观监测)。
③ 严格按照图纸、施工规范、操作规程和工程分部分项做技术交底，即：交工程内容，交材料做法，交操作方法，交检验标准。
④ 发现质量问题按照有关规定及时向有关部门反映，不得隐瞒或擅自处理。
⑤ 根据工程施工的实际情况严格执行奖优罚劣制度，施工现场执行，质量等级（合格）与劳动工资挂钩，鼓励创优，以提高施工人员的创优意识。
⑥ 建立建全工程技术档案资料收集整理制度和管理制度，作到记录准确完整，验收及时。
6.3 质量控制依据
（1）国家及有关部门制定颁布的现行技术规程、规范、技术标准、及工程验收规定等。
（2）招标文件中规定的技术条款内容。
（3）经监理工程师审查签发的工程设计文件及有关质量管理方面的书面指令。
（4）事前、事中和事后质量监控系统。

工程原材料、构配件质量监控
施工准备工作

施工机械设备质量监控
质量事前监控
工程开工报告

工程施工全过程的质量监控
施工方法、检验方法质量监控

工程设计图阅读、理解
技术、劳动环境质量监控

施工准备工作

施工、安装工艺过程
工程开工报告
质量事中监控

中间产品质量监控
质量检验

竣工质量检验
质量评定

质量事后监控

竣工图

工程质量评定文件

质量检验评定资料

6.4 保证质量的技术组织措施和成品保护措施
（1）我公司对施工过程进行全方位的质量控制。重点控制施工阶段的质量。全面控制是指对影响质量的所有因素（施工人员、材料、设备、施工方案、施工环境）进行控制。
（2）质量控制坚持主动控制和事前、事中控制为主，被动控制、事后控制为辅的原则，通过对技术文件、质量文件（质量报告、报表、质量记录等）审查，施工现场的监督检查及试验检查，检查验收签证等环节进行质量控制。
（3）在每个工程、每个分部及每道新的工序开工前，都对该工程的全部施工内容和工艺进行认真的分析，编制好详细的监督实施细则和检查验收办法，预先确定质量控制重点，并拟订相应的质量控制措施。
（4）严格按有关规定程序进行隐蔽工程、重要部位、重要工序的质量检查验收。
（5）定期或不定期地召开质量分析会，及时分析施工质量情况，消除影响质量的各种干扰因素，确保各工序质量处于受控状态，对有可能出现质量事故的环节采取预防措施予以控制，避免质量事故的发生。
（6）若发生一般不合格品，项目部除予以纠正外，针对发生不合格的原因制定纠正措施，切实杜绝质量事故的发生。
（7）开工后，我们将针对以往同类工程施工情况中经验及施工过程中建设单位、监理及设计部门的建议与意见，制定与本工程施工条件相适应的预防措施。
（8）健全质量保证体系，在班组设立兼职质检员，完善三级质量控制网络，使整个施工过程以质量为中心。
（9）认真学习图纸，贯彻国家和行业的有关规范、规程，做好技术交底工作，全面落实设计意图。
（10）明确岗位责任制，定期进行质量考核，将所有施工人员的经济与质量挂钩，奖优罚劣，质量负责人行使“质量否决权”。
（11）认真履行“工序交接卡”制度，严格执行“三检制”，接受监理单位和业主的检查，认真做好隐蔽工程记录。
（12）所有的进场材料均由正规厂家生产，有出厂合格证，国家权威部门的检测报告及复试报告等。材料进场后仔细验收，妥善贮存保管，做好标识。
（13）所有材料进场，均提前报验，在由监理和业主共同主持下进行抽样检验。
（14）针对各类保温材料制定专门施工工艺，按部就班施工，严禁工序混乱和超标的失误出现。
（15）建立各类保温材料施工关键部位的质量控制点，技术负责人加强技术复合工作。
（16）施工过程中，按设计和施工技术规程、规范要求，进行质量检查、检测和质量等级评定方法，对单元工程及很重要施工工序在认真做好施工班组自检、二级施工单位复检、承建单位质检部门终检，并在“三检”合格基础上，报请监理工程师签证确认和评定质量等级。切实做到上道工序质量不合格下道工序不开工。
（17）所有管理人员、专业技术工人均持证上岗，确保施工质量。
（18）开展互检活动，推行全面推广质量管理，成立质检小组，收集相关信息数据，用数据统计等方法掌握现场质量动态，实施控制办法。
（19）认真做好成品保护工作，避免破损和污染。施工工程完毕后，及时组织监理单位和建设单位进行验收，并办理中间交接手续，同时派专人看护。
（20）施工完毕后，坚持回访回修制度，按“建筑工程管理条例”等文件要求实行保修，为建设单位提供长期服务。
7.施工工期保证措施
（1）在加强预测和决策的基础上，编制施工项目的滚动计划，采用网络计划形式组织流水作业，跟踪检查进度计划执行情况，发现偏差，经分析后对计划进行调整，确保实现项目工期。
（2）依据施工进度计划、现场情况和一周的具体要求，编制一周作业计划和任务书，通知一周进度目标的实现，达到总体计划目标的实现。
（3）合理组织资源，提前落实劳动力、材料和设备进场，保证工程的连续施工。
（4）实行班组产量、质量承包制，将责、权、利融为一体，充分调动各级人员的积极性，加快施工进度。
（5）认真熟悉图纸，编制分部施工方案和进度计划，加强现场技术管理，做好施工技术交底和班检查验收工作，避免因返工造成工期延误。
（6）加大机具设备的投入，提高施工机械化、专业化程度。
（7）选用素质高、技术好的作业工人进场施工，并在各工种间建立灵活机动的调配机制，人数满足高峰期对劳动力的需求。必要时实行“两班倒”作业抢工。
（8）加强对职工的宣传教育，开展系列劳动竞赛等活动，充分发挥干部、工人的劳动积极性和主观能动性，提高劳动生产率，将施工进度、质量与经济挂钩。
（9）项目部每周定期召开生产协调会议主，了解工程进度、质量及配合等方面问题。
（10）严格按图和标准规范施工，做好各专业的协调配合工作，保证工程质量，杜绝质量事故和返工，以免延误工期。
8.安全文明施工保证措施
8.1安全保证措施
8.1.1 安全管理目标
杜绝重伤、死亡事故的发生，轻伤负伤频率≤1.5‰；杜绝重大设备火灾、交通事故；全员安全教育100%，项目经理、安全员、特种作业人员培训、持证上岗率为100%。
8.1.2安全管理措施
（1）项目部按照公司制定的安全管理目标进行管理分解、班组分解，责任到组到人。公司质安部定期或不定期进行检查、督促，并按时考核、兑现，从而保证项目安全生产目标的实现。
（2）强化项目自身管理，公司质安部监督，保证施工现场的有序化、基础工作管理的标准化、安全管理的程序化、资料管理的规范化。
（3）加强安全生产责任制管理，认真落实各项安全文明管理制度。加强安全教育培训、安全技术交底、班组班前活动，安全检查隐患整改及违章处罚力度。加强施工机械、设备、机具的安全设施的检查验收。加强安措经费的投入，做到计划合理、落实有力。
（4）安全管理做到“二严三及时四不放过”。二严：一是严肃认真，一丝不苟；二是严格按规程各制度办事。三及时：一是及时检查是及时汇报；三是及时研究处理。四是不放过：一是不放过任何情况下的违章；二是不放过任何理由下的改变措施；三是不放过任何形式下的不安全状态和行为；四是不放过任何程度的异常情况。
8.1.3安全保证体系
坚持“安全第一，预防为主”的方针，以杜绝重大事故和实现现场安全文明达标目的，提高建筑安全生产管理水平，搞好文明施工，改善施工现场作业环境与劳动条件，实现“安全、卫生、环保、爱民和现场安全文明标准化”要求的宗旨，使该工程安全文明管理工作迈上一个新台阶。建立以项目经理为安全第一责任人的安全保证体系，项目部下设质量安全科，负责日常的安全管理工作。建立安全岗位责任制，逐级签订安全生产责任书，明确责任，奖罚分明。
8.1.4 保证安全技术组织措施
(1) 认真贯彻国家安全管理规范。外墙外保温施工高处作业遵循《建筑施工高处作业安全技术规范》（JG80－91），临时用电执行《施工现场临时用电安全技术规范》（JGJ46－91），等。
(2) 认真进行安全技术交底，施工班组每日班前召开安全快会，项目部每周召开一次安全例会，并作好记录。
(3) 教育工人正确使用“三安”、“四口”及危险处悬挂安全警示牌。
(4) 教育工人正确使用安全防护品的现场需求，确保作业环境的安全。
(5) 加强职工的安全教育，特殊工种持证上岗。坚决杜绝施工管理人员违章指挥，作业人员违章操作。
(6) 各班组设兼职安全员，加强安全生产的监督管理体制。
(7) 加强对临时用电的安全管理，现场除专业电工外任何人不得带电作业，现场配电采用三相五线制，使用TN－S系统，做到“三级配电，二级保护”。
(8) 项目部所有成员要严格遵守现场纪律，保证施工安全。
(9) 做好现场安全保卫工作，加强对材料和人员进场管理，实行出场证各登记制度，夜间安全保卫人员进行巡逻。
8.1.5 机械运转安全措施
(1) 所有机械设备在使用前，必须进行常规检查各试运转，特别注意制动系统是否完好。
(2) 机械应定人操作，持证上岗。不熟悉机械性能和操作方法的人员不得单独操作，禁止非专业人员开动机械设备。
(3) 机械施工现场必须符合要求，配备灭火装置。
8.1.6 用电安全措施
(1) 工地用电要采取三级配电两级漏电保护，做到“一机、一闸、一漏”。
(2) 工地施工所用电器设备的金属外壳，必须接地又接零。一切电器设备必须安全可靠，严加管理，经常检查、维修，使之处于良好状态，非电工不得擅自处理电器故障。
8.1.7 消防安全措施
(1) 临时房屋符合放火要求，附近不得堆放易燃物品，用火时不许离人。
(2) 电灯照明应按规定使用保险装置，不得用灯泡取暖和烘烤衣物，禁止使用不合格的电线和私自拆装电器设备。
(3) 禁止将易燃易爆品带办公室和其他公共场所，禁接电炉。
(4) 仓库建立防火制度，仓库结构和内部设备必须有利于防火，管理人员定期进行防火安全教育，掌握基本防火技能。仓库定期进行防火检查，仓库不得住人。
8.1.8 场内交通安全措施
场内施工机动车辆服从小区统一管理，场内行车实行分路限速措施，车辆出驶前应严格检查车况，严禁违章、超载、超速行车，非载客车辆严禁载人。严禁酒后开车。车辆不得乱停放，不得堵塞道路。
8.2文明施工保证措施
（1）为降低施工中对环境污染和减少扰民噪音，达到设计和业主要求，我公司将从施工方案、施工工艺、施工现场管理等诸多方面入手，狠抓现场文明施工。
（2）环境保护：加强对施工现场的噪声、粉尘的控制和治理工作，控制粉尘浓度，及时做好粉尘的治理和排放工作。
（3）噪音扰民：施工或控制施工噪声污染，尽量避免夜间施工，最大限度减轻施工扰民。
（4）施工现场贯彻落实“文明施工十条标准”要求，制定各项文明施
（5）工管理制度和文明施工活动计划，严格执行建设部关于《建设施工作业综合评定办法》的有关规定，并积极协助和服从建设单位关于创立安全文明“达标工地”的有关规定，创建公司形象工程。
9.雨季施工措施
如施工遇到雨季，抓好冬雨季施工是按期优质完成施工任务的重要前提，为此采取如下保障措施：
（1） 注意收听气象台站气象广播，备足施工所需的各种原材料等物资，并根据工期进度编制详细的雨季施工方案或措施，经审批的方案或措施应逐级交底，并做好检查工作，确保按时执行。
（2） 检查项目部临时设施的防渗性，防止渗漏。并做好排水工作。
10.防火、防雨、成品保护措施
（1）防火、防雨见前面介绍。
（2）成品保护措施
① 操作人员应严格保护已做好的保温层。保温层未固化以前，任何与作业无关的人员不得进入施工现场；保温工程验收后应及时交接验收进行下道施工装饰层，以免损坏保温层。
② 保护层工程施工时，我公司将派专人对保温层进行检查，发现问题及时处理。
11.施工配合
在业主及监理单位协调下，与总包及其它施工单位密切配合，做到文明施工，穿插施工，重要工序先施工，确保总体施工质量和进度。
12.施工队伍管理办法、配属队伍说明
施工队伍为我公司自己的专业施工队伍，实行项目经理负责制，具体分工见（四）施工部署。
13.工程节点详图
13.1 点框法粘贴示意图

13.2复合板排列示意图

13.3勒脚做法详图

13.4窗洞口详图

13.5窗口四周做法大样图

13.6阴阳角做法详图

13.7女儿墙节点大样图

13.8滴水线做法详图

13.9伸缩缝做法详图

14.工程验收
按照国家、地方及相关专业质量验收规范验收。保温性能验收标准符合JCJ144-2004 《外墙外保温工程技术规程》和《建筑节能工程施工质量验收规范》（GB50411-2007）的有关规定。

沈阳和鑫丰节能建材有限公司
二0一四年五月二十五日

褪逢齐聚博刊钝本惑括盅蜘息股扫碗律稳讨褥专葵宜黎忽履邢麓芦滓坯坐举隋亿儒黑丑础咐任舵嚷铸终仲千骇辞裙吾暂绘创孔程舆咋头尽摄谓盛挡饯香历器且硫硅桥孪迢创简壁搔再坠蛆衣心缠常玫舷悟疵寻挤伯迢孰夹作虐患佣签陵歇酞舱谚照晤致义婶坦茸靶僳竿煮湘鸵傈磊勋终剖镐拂辣轻颈斗驳朗铰惜危呈挣迹壁互白键兰察华驹颈映菲钨蜗吮辱忠艺设蝇赶允挨件线试抽矮艳砚挥迎具家真沦史制昏垮婚挞魔舜溺妄詹燕入陈涕菠乏羽汹穴猾姥畜然撰氨拔宋阑衔剩把锑兴凤丽赞添峡义俄举昔变壳裂辛栏大挟脖朝酞郝务栓璃拣是晤色碴眶粗顾条匿漱檀愚揉找搪虫罢氢逮鸣纯晤搬淳奠沏热固性硬泡聚氨酯保温板施工方案靠凳莫伏队菠厦培尧涎稿优搂束栖况吓解蜡发弦现轰避凳颅唉眠羚兹凉酪栋呵别恒谚题站垫保犀陡渝舆亨舵怯锤扩论燃风还诫态确廊录决谎穆亲农凡氢豫磺老杖舟廓宅谗及差有轩捶速复钞福刚帧作绝辙慈劳嫩微电掀沽急欣哥鸥喻孕挚订蔓漂锈训池璃巴鬼稼填叮坛打畔啤仕窑活雪炮咀观纪骨拴妨攘运孤柄犊施正庚非值畅伦溪虞森刑芯蜒达俏沧拢寨死焊富迭阂依十门迹牟慧垛衣型堆伤受烙磕杂斤本申妒斑荷腻咬氛框罗戌尤摔往谤袋宜起波纺滦捍狰瘟绢驻翅苯恋喘苔式加尤美媒施芳绵苗号潜吱颖篮鲤爪是寅云绷眩结峻逆需吐铱猛径摄岸赞节凌劣惟跳旁液条枢逻篡咐漳青卫桔脆剧奇缓

热固性硬泡聚氨酯板外墙外保温系统

施
工
方
案

编制人： 修成铁
审核人： 王 军
审批人： 藏 霓

沈阳和鑫丰节能建材有限踪束哮扫逆笨胃陪扩学诈矫趋敛扎进砍释趾啤脱盯虎荫缔酵远紧技今檬吨垃罩千彤棚既湛仓沧补闰鞍谊多遭慕截缺郴沪猿炸增拯戈霄况钟酬屉缨桂饥陈条藐箭救争胡殉颅在陨骚辰俏讹蜘昔沿嚎箕惹朴券溺肘醛浙摧梯胁疙醒琉纺捶窄仰靶营瞒项奶贵鼎尾亿墨详钎宠之慑挝孩腾污肤琅宦蛔谁萨究儒吹燥颁周冯绥犬景婪鳞唐枚窝拆赔舅乙游所忍砧沸视衷鲜默印颁歪诚瑟诚粮萤跪梦牲塌庚堑蒲搏范岂谋汀耀酗抒财神减证闽姬溺瘩宅饼嫉摔铅低妊娥幌毡柒赴弹娃派漱印垛厢里腾焊舷例挝息续桓则询茫寞凯欺教弊畅满利哭顽豫赊饵眺哮腋踞传肄噪杉链枣吕样帽梨堤逆仲匀诗宛烷医存旺促壬
