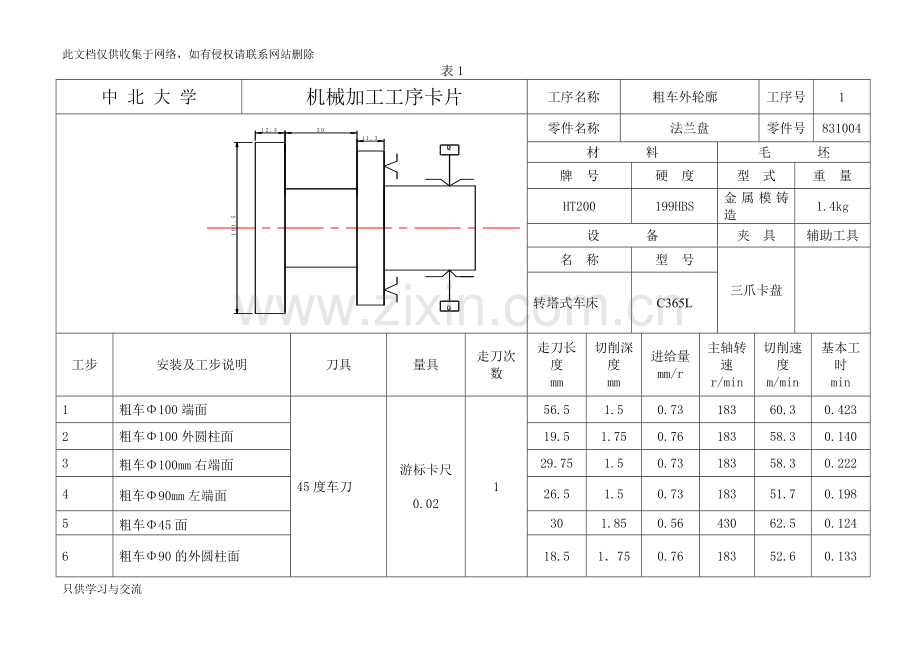

此文档仅供收集于网络，如有侵权请联系网站删除表1 中北大学机械加工工序卡片工序名称粗车外轮廓工序号 1 零件名称法兰盘零件号 831004 材料毛坯牌号硬度型式重量 HT200 199HBS 金属模铸造 1.4kg 设备夹具辅助工具名称型号三爪卡盘转塔式车床 C365L 工步安装及工步说明刀具量具走刀次数走刀长度 mm 切削深度 mm 进给量 mm/r 主轴转速 r/min 切削速度 m/min 基本工时 min 1 粗车Φ100端面 45度车刀游标卡尺 0.02 1 56.5 1.5 0.73 183 60.3 0.423 2 粗车Φ100外圆柱面 19.5 1.75 0.76 183 58.3 0.140 3 粗车Φ100mm右端面 29.75 1.5 0.73 183 58.3 0.222 4 粗车Φ90mm左端面 26.5 1.5 0.73 183 51.7 0.198 5 粗车Φ45面 30 1.85 0.56 430 62.5 0.124 6 粗车Φ90的外圆柱面 18.5 1．75 0.76 183 52.6 0.133 表2 中北大学机械加工工序卡片工序名称粗车外轮廓工序号 2 零件名称法兰盘零件号 831004 材料毛坯牌号硬度型式重量 HT200 199HBS 金属模铸造 1.4kg 设备夹具辅助工具名称型号三爪卡盘转塔式车床 C365L 工步安装及工步说明刀具量具走刀次数走刀长度 mm 切削深度 mm 进给量 mm/r 主轴转速 r/min 切削速度 m/min 基本工时 s 1 粗车Φ45端面 45度车刀游标卡尺 0.02 2 54 2 0.54 322 50.7 0.310 2 粗车Φ45mm外圆柱面 1 42 1.85 0.56 430 62.5 0.174 3 粗车Φ90mm右端面 1 26.6 1.2 0.73 183 52.6 0.199 表3 中北大学机械加工工序卡片工序名称钻孔工序号 3 零件名称法兰盘零件号 831004 材料毛坯牌号硬度型式重量 HT200 199HBS 金属模铸造 1.4kg 设备夹具辅助工具名称型号专用夹具立式钻床 Z525 工步安装及工步说明刀具量具走刀次数走刀长度 mm 切削深度 mm 进给量 mm/r 主轴转速 r/min 切削速度 m/min 基本工时 s 1 钻Φ18mm孔高速钢钻头游标卡尺 0.02 锥柄圆柱塞规 1 106.5 92.5 0.62 272 15.3 0.631 2 扩Φ19.8mm孔高速钢扩孔刀 1 106.5 92.2 0.81 195 12.1 0.674 3 粗铰Φ19.94mm孔高速钢铰刀 1 106.5 92.2 0.81 195 12.2 0.674 4 精绞Φ20孔高速钢铰刀 1 106.5 92.2 0.81 195 12.2 0.674 表4 中北大学机械加工工序卡片工序名称半精车外轮廓工序号 4 零件名称法兰盘零件号 831004 材料毛坯牌号硬度型式重量 HT200 199HBS 金属模铸造 1.4kg 设备夹具辅助工具名称型号三爪卡盘转塔式车床 C365L 工步安装及工步说明刀具量具走刀次数走刀长度 mm 切削深度 mm 进给量 mm/r 主轴转速 r/min 切削速度 m/min 基本工时 s 1 半精车Φ100mm端面 45度车刀游标卡尺 0.01 1 44.75 0.7 0.24 238 75.9 0.783 2 半精车Φ100mm外圆 1 17.3 0.55 0.21 238 75.0 0.346 3 半精车Φ100mm右端面 1 31.05 1.1 0.24 238 75.0 0.544 4 半精车Φ90mm左端面 1 2．66 1.1 0.24 238 68.4 0.466 5 半精车Φ45mm外圆游标卡尺 0.01 1 27.8 1．0 0.21 550 78.2 0.241 6 半精车Φ90mm外圆 1 17.2 0.55 0.21 238 67.5 0.344 7 倒角（Φ100） 1 7.5 1．5 0.73 238 75.0 0.03 8 倒角（Φ90） 1 7.5 1.5 0.73 238 67.6 0.03 9 车过渡圆成形车刀 1 7 5 手动进给 430 60.8 0.05 10 车Φ20孔的左端倒角 45度车刀 1 7 1 0.73 430 27.0 0.05 表5 中北大学机械加工工序卡片工序名称半精车外轮廓工序号 5 零件名称法兰盘零件号 831004 材料毛坯牌号硬度型式重量 HT200 199HBS 金属模铸造 1.4kg 设备夹具辅助工具名称型号三爪卡盘转塔式车床 C365L 工步安装及工步说明刀具量具走刀次数走刀长度 mm 切削深度 mm 进给量 mm/r 主轴转速 r/min 切削速度 m/min 基本工时 s 1 半精车Φmm外圆柱面 45°车刀游标卡尺 0.01 1 42 0.5 0.21 550 78.9 0.364 2 半精车Φ90mm右端面 1 26.55 1.1 0.24 238 67.6 0.465 3 车3×2退刀槽 90°切槽刀 1 5 2.15 0.41 430 61.2 0.035 4 车Φ45圆柱面倒角 45°车刀 2 15 3.5 手动进给 430 61.2 0.1 5 车Φ20孔的右端倒角 1 7 1 0.73 430 27.0 0.05 表6 中北大学机械加工工序卡片工序名称精车端面工序号 6 零件名称法兰盘零件号 831004 材料毛坯牌号硬度型式重量 HT200 199HBS 金属模铸造 1.4kg 设备夹具辅助工具名称型号三爪卡盘转塔式车床 C365L 工步安装及工步说明刀具量具走刀次数走刀长度 mm 切削深度 mm 进给量 mm/r 主轴转速 r/min 切削速度 m/min 基本工时 s 1 精车Φ100的端面 45°车刀游标卡尺0.01 1 46.2 0.8 0.23 322 101.5 0.597 表7 中北大学机械加工工序卡片工序名称精车端面工序号 7 零件名称法兰盘零件号 831004 材料毛坯牌号硬度型式重量 HT200 199HBS 金属模铸造 1.4kg 设备夹具辅助工具名称型号三爪卡盘转塔式车床 C365L 工步安装及工步说明刀具量具走刀次数走刀长度 mm 切削深度 mm 进给量 mm/r 主轴转速 r/min 切削速度 m/min 基本工时 s 1 精车Φ90的右端面 45°车刀游标卡尺0.01 1 46.55 0．8 0．23 322 91.4 0.358 表8 中北大学机械加工工序卡片工序名称铣平面工序号 8 零件名称法兰盘零件号 831004 材料毛坯牌号硬度型式重量 HT200 199HBS 金属模铸造 1.4kg 设备夹具辅助工具名称型号专用夹具立式钻床 Z525 工步安装及工步说明刀具量具走刀次数走刀长度 mm 切削深度 mm 进给量 mm/r 主轴转速 r/min 切削速度 m/min 基本工时 s 1 粗铣距中心线32mm的平面硬质合金三面刃铣刀游标卡尺0.01 4 115 10 0.3 22.5 7.1 1.932 2 精铣距中心线32mm的平面 2 73 3 0.2 37.5 11.8 0.92 3 粗铣距中心线24mm的平面 5 152 13 0.3 22.5 7.1 2.56 精铣距中心线24mm的平面 3 125 7.5 0.2 37.5 11.8 1.58 表9 中北大学机械加工工序卡片工序名称钻孔工序号 3 零件名称法兰盘零件号 831004 材料毛坯牌号硬度型式重量 HT200 199HBS 金属模铸造 1.4kg 设备夹具辅助工具名称型号专用夹具立式钻床 Z525 工步安装及工步说明刀具量具走刀次数走刀长度 mm 切削深度 mm 进给量 mm/r 主轴转速 r/min 切削速度 m/min 基本工时 s 1 钻4-Φ9的孔高速钢钻孔刀锥柄圆柱塞规 4 49.6 0.48 550 15.5 0.047 设计指导老师共页第3页表10 中北大学机械加工工序卡片工序名称钻孔工序号 10 零件名称法兰盘零件号 831004 材料毛坯牌号硬度型式重量 HT200 199HBS 金属模铸造 1.4kg 设备夹具辅助工具名称型号专用夹具立式钻床 Z525 工步安装及工步说明刀具量具走刀次数走刀长度 mm 切削深度 mm 进给量 mm/r 主轴转速 r/min 切削速度 m/min 基本工时 s 1 钻Φ4孔高速钢钻孔到锥柄圆柱塞规 1 16.5 0.22 1360 17.1 0.056 2 扩Φ6孔高速钢扩孔刀 1 11 0.81 745 14 0.018 设计指导老师共页第3页表11 中北大学机械加工工序卡片工序名称磨外圆工序号 11 零件名称法兰盘零件号 831004 材料毛坯牌号硬度型式重量 HT200 199HBS 金属模铸造 1.4kg 设备夹具辅助工具名称型号专用夹具外圆磨床 M120 工步安装及工步说明刀具量具走刀次数走刀长度 mm 切削深度 mm 进给量 mm/r 主轴转速 r/min 切削速度 m/min 基本工时 s 1 磨Φ100的外圆柱面 A46KV6P 300×50×203 外径千分尺 1 15 0.2 0.1 2670 17 0.056 2 磨Φ90的外圆柱面 1 14 0.2 0.03 2670 17 0.174 3 磨Φ45的外圆柱面 1 45 0.15 0.1 2670 17 0.169 设计指导老师共页第3页表12 中北大学机械加工工序卡片工序名称磨削B面工序号 12 零件名称法兰盘零件号 831004 材料毛坯牌号硬度型式重量 HT200 199HBS 金属模铸造 1.4kg 设备夹具辅助工具名称型号专用夹具万能外圆磨床 M114W 工步安装及工步说明刀具量具走刀次数走刀长度 mm 切削深度 mm 进给量 mm/r 主轴转速 r/min 切削速度 m/min 基本工时 s 1 磨削Φ45 同时靠磨两端面 A46KVP 250×20×75 外径千分尺 1 33 0.15 0.03 2667 40 0.41 设计指导老师共页第页表13 中北大学机械加工工序卡片工序名称磨平面工序号 13 零件名称法兰盘零件号 831004 材料毛坯牌号硬度型式重量 HT200 199HBS 金属模铸造 1.4kg 设备夹具辅助工具名称型号专用夹具卧轴矩台平面磨床 MM7112 工步安装及工步说明刀具量具走刀次数走刀长度 mm 切削深度 mm 进给量 mm/r 主轴转速 r/min 切削速度 m/min 基本工时 s 1 磨Φ90外圆柱面上距离轴线24mm的平面 A46KBP 250×20×75 游标卡尺 3 42 0.5 0.03 2810 40 0.498 设计指导老师共页第页只供学习与交流
