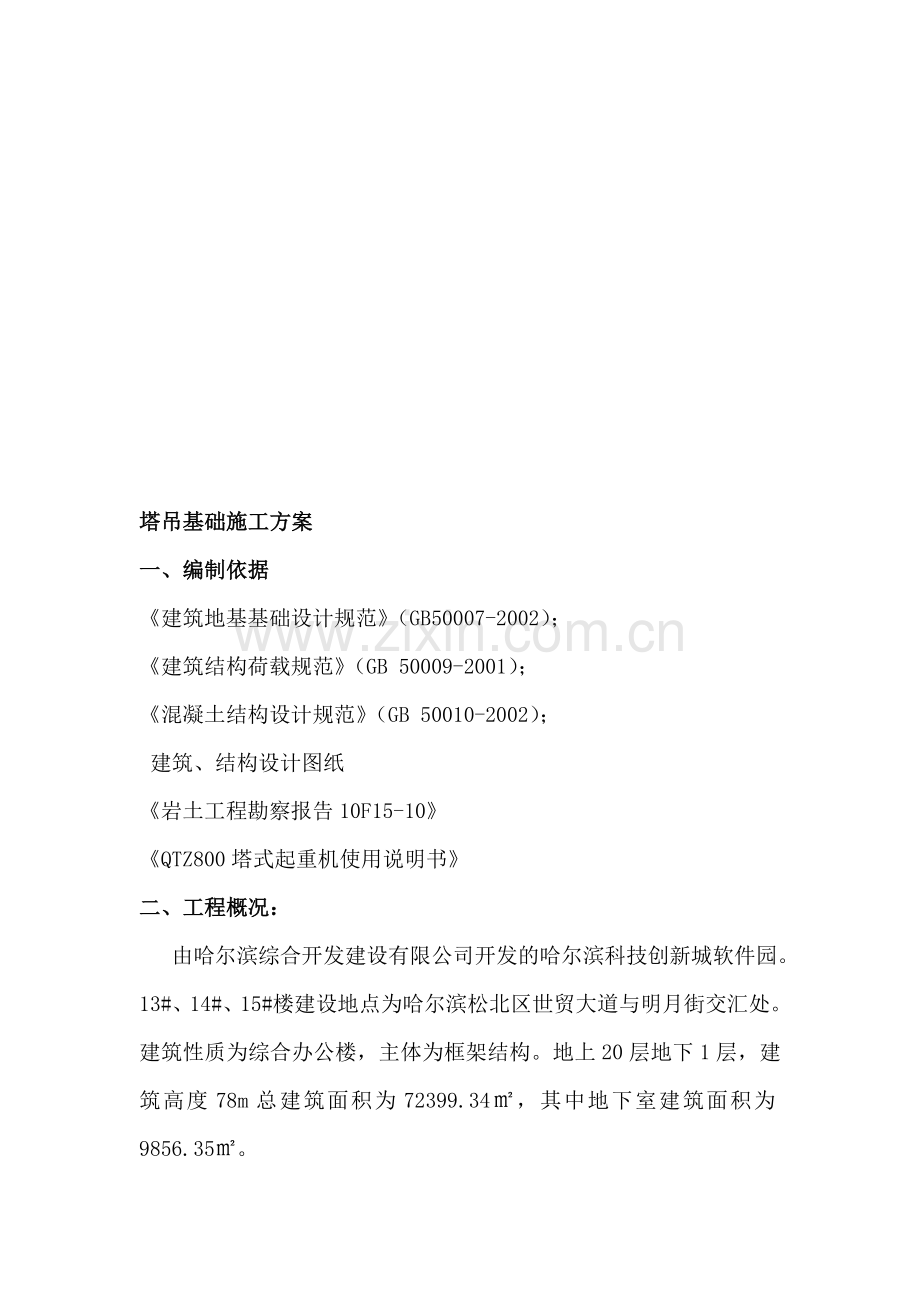

塔吊基础施工方案
一、编制依据
《建筑地基基础设计规范》（GB50007-2002）；
《建筑结构荷载规范》（GB 50009-2001）；
《混凝土结构设计规范》（GB 50010-2002）；
建筑、结构设计图纸
《岩土工程勘察报告10F15-10》
《QTZ800塔式起重机使用说明书》
二、工程概况：
由哈尔滨综合开发建设有限公司开发的哈尔滨科技创新城软件园。13#、14#、15#楼建设地点为哈尔滨松北区世贸大道与明月街交汇处。建筑性质为综合办公楼，主体为框架结构。地上20层地下1层，建筑高度78m总建筑面积为72399.34㎡，其中地下室建筑面积为9856.35㎡。

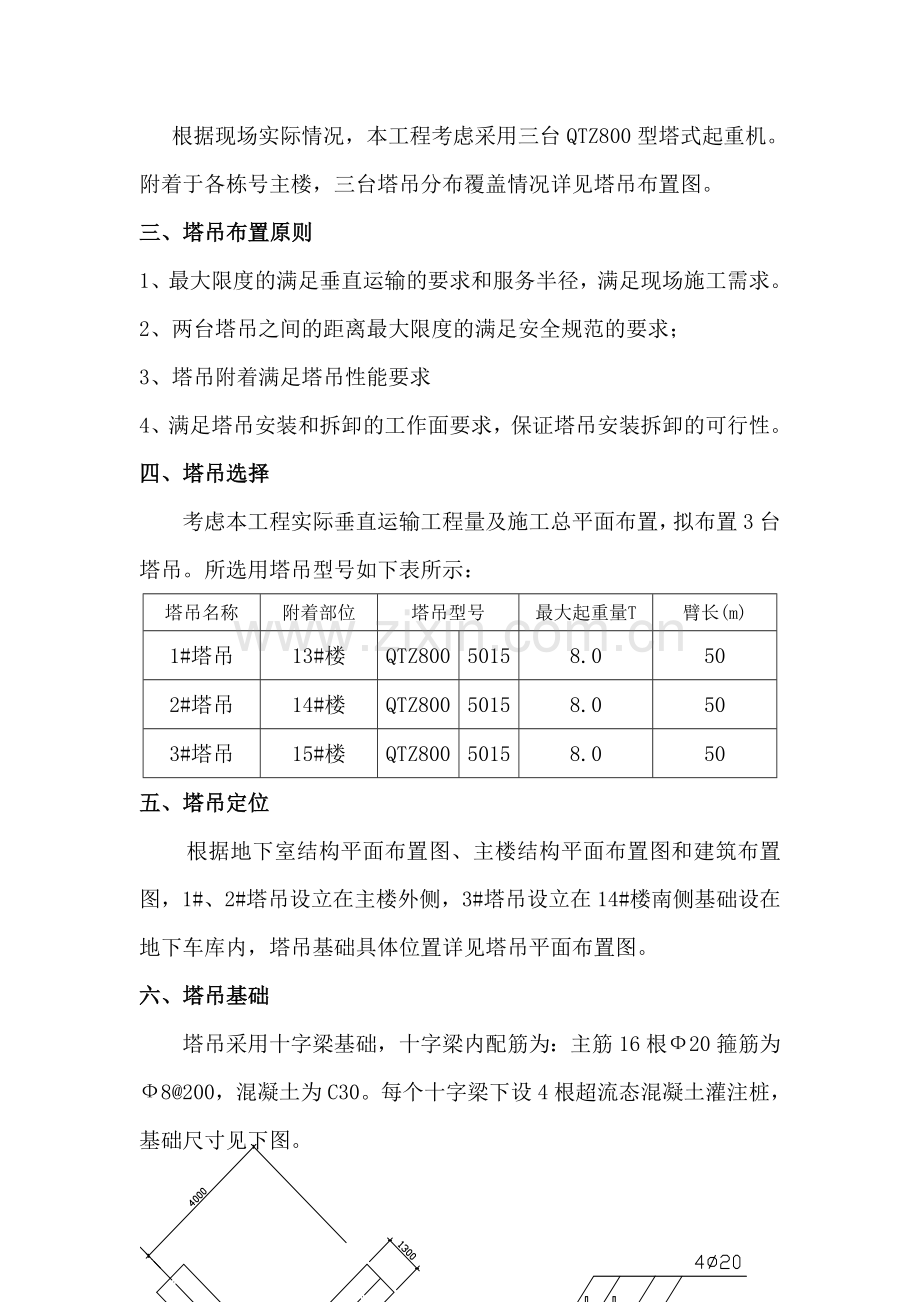

根据现场实际情况，本工程考虑采用三台QTZ800型塔式起重机。附着于各栋号主楼，三台塔吊分布覆盖情况详见塔吊布置图。
三、塔吊布置原则
1、最大限度的满足垂直运输的要求和服务半径，满足现场施工需求。
2、两台塔吊之间的距离最大限度的满足安全规范的要求；
3、塔吊附着满足塔吊性能要求
4、满足塔吊安装和拆卸的工作面要求，保证塔吊安装拆卸的可行性。
四、塔吊选择
考虑本工程实际垂直运输工程量及施工总平面布置，拟布置3台塔吊。所选用塔吊型号如下表所示：
塔吊名称
附着部位
塔吊型号
最大起重量T
臂长(m)
1#塔吊
13#楼
QTZ800
5015
8.0
50
2#塔吊
14#楼
QTZ800
5015
8.0
50
3#塔吊
15#楼
QTZ800
5015
8.0
50
五、塔吊定位
根据地下室结构平面布置图、主楼结构平面布置图和建筑布置图，1#、2#塔吊设立在主楼外侧，3#塔吊设立在14#楼南侧基础设在地下车库内，塔吊基础具体位置详见塔吊平面布置图。
六、塔吊基础
塔吊采用十字梁基础，十字梁内配筋为：主筋16根Ф20箍筋为Ф8@200，混凝土为C30。每个十字梁下设4根超流态混凝土灌注桩，基础尺寸见下图。

七、塔吊基础施工
塔吊基础施工工艺流程
土方开挖 基础桩施工 基坑放线 十字梁基础土方 垫层浇注 砖模砌筑 钢筋绑扎 预埋螺栓安装 混凝土浇注 砼养护 塔吊安装 维护墙砌筑
1、土方开挖：
土方开挖标高随主楼土方为-8.05米，随基础土方开挖一同施工，四周预留桩机工作面每侧不少于4.5米放坡系数为1：1.35。
2、基础桩施工：
基础十字梁顶标高为8.05，十字梁高度为0.9米。QTZ800，整机重量加最大起重量为52.2T按地质报告中1-6层土层均不能满足要求，故桩长采用22米并保证桩端进入地质报告中的第7层（地基土承载力特征值200KPA）并不小于1米。
土层厚度及极限侧阻力标准值、极限端阻力标准值qpk表如下:
地层编号
标高
土层厚度（m）
岩土名称
钻孔灌注桩
Qsik(kpa)
Qpk(kpa)
1
117-115
2
粉细砂
20

2
115-113
2
粉质粘土
21

3
113-105
8
细砂
22

4
105-104
1
中砂
48

5
104-96
7
含砾粗砂
74
2000
6
96-90
6
中粗砂
66

7
90-86
4
含砾粗砂
74
2000

桩长经计算为22米能满足要求，桩身混凝土标号为C30，桩内配筋见下图：

2、塔吊基础桩可以与桩基分包施工单位协调，在工程桩打设完成后，顺便把塔吊用桩打设完成。此项并入工程桩基工程，按工程桩基工程施工方案施工。
3、基坑放线：
利用经纬仪将塔吊定位轴线测出撒白灰线示之后，并通知项目技术负责人进行验线。
4、塔吊基础基坑开挖：
采用一台PC60反铲式挖掘机进行十字梁开挖，现场架设一台DS3型水准仪进行基底标高控制。同时按照1：1的放坡系数进行放坡开挖。机械开挖应比设计标高高20㎝～30㎝，剩余土方采用人工开挖。人工开挖的平整度为±50。
5、垫层砼浇筑：
在基坑开挖完成后，立刻将控制垫层厚度及标高的小木桩打设完成，每平方米范围内应至少有一个小木桩；随后在基坑边四周用50×100的木方围起来；进行垫层砼浇筑，初凝后进行压光处理。
6、基础放线（墨线）：
在垫层砼达到30%以上的强度即可进行基础放线。首先利用经纬仪将基础定位轴线投测到垫层上，弹墨线示之；然后按照基础的设计尺寸将基础边线测出，弹墨线示之；最后通知技术负责人进行验线。
7、基础砖模施工：
基础砖模砌筑材料为240烧结粘土砖，1：3水泥砂浆。砖模厚度为240mm，砌筑质量应符合砌体规范要求。
8、十字梁钢筋绑扎：
将塔吊基础底部受力主筋安装相应的间距要求绑扎到位，要求采用满扎，同时在塔吊预埋脚柱区域内钢筋网应采用点焊加固，最后放置底层钢筋垫块。
9、塔吊预埋螺栓安装、固定：
先在十字梁四面定上龙门板，并在龙门板上标示出十字梁中线及预埋螺栓标高，按标高及中线将16根预埋螺栓焊接在十字梁钢筋上，为保证脚柱上部预埋螺栓在基础砼表面的标高，在预埋螺栓底部加焊一段长约1000的20圆钢；同时在预埋螺栓上焊接剪刀撑予以加固直至四角标高差值在±2mm以内；最后将其与底部钢筋焊接牢固
10、塔吊基础砼浇筑：
本案中塔吊基础砼采用商品砼，由汽车泵配合进行砼浇筑，砼在振捣过程中要充分，快插慢拔，均匀振捣，避免过振。待砼初凝后，进行砼表面压光处理。同时留置砼试块。
11、塔吊基础砼养护：
本案砼施工处于夏季，砼养护采用浇水覆盖养护，连续养护不少于7天。当塔吊基础砼强度达到不少于设计值的90%上时方可进行塔吊上部结构安装。
八、结构验算
塔吊基础承载力计算：
依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。
1、塔吊的基本参数信息
塔吊型号: QTZ800； 塔吊起升高度H: 100.000m；
塔吊倾覆力矩M: 800kN.m； 塔身宽度B: 2.500m；
塔吊自重G: 440.02kN； 最大起重荷载Q: 80.000kN；
桩间距l: 3m； 桩直径d: 0.600m；
桩钢筋级别: I级钢； 混凝土强度等级: C30；
交叉梁截面宽度: 1.3m； 交叉梁截面高度:0.90m；
交叉梁长度: 8m； 桩入土深度: 22.000m；
保护层厚度: 70.000mm。
2、塔吊对交叉梁中心作用力的计算
（1）、塔吊自重G=440.02kN
(2)、 塔吊最大起重荷载Q=80kN
作用于塔吊的竖向力 F=1.2×440.02+1.4×80=640.02kN
塔吊的倾覆力矩 M=1.4×800.000 = 1120kN.m
3、交叉梁最大弯矩和桩顶竖向力的计算
计算简图：

十字交叉梁计算模型(最大弯矩M方向与十字交叉梁平行)。
两段梁四个支点力分别为:
RA=N/4+qL/2+3M/2L RB=N/4+qL/2-3M/2L
RC=N/4+qL/2 RD=N/4+qL/2

两段梁的最大弯矩分别为:
M1=N(L-b)2/16L+qL2/8+M/2 M2=N(L-b)2/16L+qL2/8
得到最大支座力为 Rmax=RB, Rmin=RA,最大弯矩为 Mmax=M1。
b =21/2B=21/2×2.500 =3.54 m,L = 21/2l=21/2×3.000 =4.243m
交叉梁自重：q=25×1.300×0.900=29.250 kN/m
桩顶竖向力 Rmax:
Rmax=N/4+q×L/2+3M/(2L)=640.020/4+29.250×4.243/2+3×1120.000/(2×4.243) = 618.01kN
Rmin=N/4+q×L/2-3M/(2L)=640.020/4+29.250×4.243/2-3×1120.000/(2×4.243) = -173.89kN
交叉梁得最大弯矩 Mmax:
Mmax=N(L-b)2/(16×L)+q×L2 /8+M/2=640.020×(4.243-3.540)2/(16×4.243)+29.250×4.2432/8 + 1120.000/2=630.48kN.m
4、交叉梁截面主筋的计算
依据《混凝土结构设计规范》(GB50010-2002)第7.2条受弯构件承载力计算。

式中，αl──系数，当混凝土强度不超过C50时， α1取为1.0,当混凝土强度等级为C80时，α1取为0.94,期间按线性内插法，得α1=1.00
fc──混凝土抗压强度设计值，查表得fc=14.30N/mm2
ho──交叉梁的有效计算高度，ho=900.00-70.00=830.00mm:
fy──钢筋受拉强度设计值，fy=210.00N/mm2；

经过计算得：αs=630.48×106/(1.00×14.30×1300.00×830.002)=0.049；
ξ =1-(1-2×0.049)0.5=0.051；
γs =1-0.051/2=0.975；
As =630.48×106/(0.975×830.00×210.00)=3710.92mm2。
5、桩承载力验算
桩承载力计算依据《建筑桩技术规范》(JGJ94-94)的第4.1.1条。
根据第三步的计算方案可以得到桩的轴向压力设计值，取其中最大值N=618.010kN；
桩顶轴向压力设计值应满足下面的公式：

其中，γo──建筑桩基重要性系数，取1.1；
fc──混凝土轴心抗压强度设计值，fc=14.30N/mm2；
A──桩的截面面积，A=282743.34mm2。
则,1.10×6.18×105=6.80×105N<14.30×282743.34=4.04×106N

经过计算得到桩顶轴向压力设计值满足要求。
6、桩竖向极限承载力验算及桩长计算
桩承载力计算依据《建筑桩基技术规范》(JGJ94-94)的第5.2.2-3条；
根据第三步的计算方案可以得到桩的轴向压力设计值，取其中最大值N=618.01kN；
单桩竖向承载力设计值按下面的公式计算：

其中 R──单桩的竖向承载力设计值；
Qsk──单桩总极限侧阻力标准值:

Qpk──单桩总极限端阻力标准值:

Qck──相应于任一复合基桩的承台底地基土总极限阻力标准值:

qck──承台底1/2承台宽度深度范围(≤5m)内地基土极限阻力标准值，取qck= 85.000 kPa；
Ac ---承台底地基土净面积；考虑十字交叉梁有重叠部分地基土面积，需给予折减，取Ac=8.000×1.300-2×0.283-1.300×1.300/2=8.990m2；
n ---桩数量；取n=2；
ηc──承台底土阻力群桩效应系数；按下式取值：

ηs, ηp, ηc──分别为桩侧阻群桩效应系数，桩端阻群桩效应系数，承台底土阻力群桩效应系数；
γs,γp, γc──分别为桩侧阻抗力分项系数，桩端阻抗力分项系数，承台底土阻抗力分项系数；
qsik──桩侧第i层土的极限侧阻力标准值；
qpk──极限端阻力标准值；
u──桩身的周长，u=1.885m；
Ap──桩端面积,取Ap=0.283m2；
li──第i层土层的厚度；
各土层厚度及阻力标准值如下表
序号
土厚度(m)
土侧阻力标准值(kPa)
土端阻力标准(kPa)
土名称
1
2.0
20.00
0.00
细砂
2
2.0
21.00
0.00
粉质粘土
3
8.0
22.00
0.00
细砂
4
1.0
48.00
0.00
中砂
5
6.0
74.00
2000.00
粉质粘土
6
6.0
54.00
0.00
中粗砂
7
4.0
74.00
2000.00
粗砂

由于桩的在承台下入土深度为22.00m,所以桩端是在第7层土层。
单桩竖向承载力验算:
R=1.88×(0.96×20.00×2.00+1.05×21.00×2.00+1.05×22.00×8.00+1.05×48.00×1.00+1.05×74.00×6.00+1.05×54.00×6.00)/1.67+1.18×2000.00×0.283/1.67+0.712×(85.000×8.990/2)/1.650=1.83×103kN>N=618.01kN；
上式计算的R的值大于最大压力618.01kN,所以满足要求!
7、桩抗拔承载力验算
Rmin=-173.890KN < 0，需进行桩抗拔承载力验算
桩抗拔承载力验算依据《建筑桩基础技术规范》(JGJ94-94)的第5.2.7条
桩抗拔承载力应满足下列要求:

其中；

式中 Uk──基桩抗拔极限承载力标准值；
λi──抗拔系数；对于粘性土，粉土取值0.70-0.80，在这里取0.75；对于砂土，取值0.50-0.70，在这里取0.60；
u1 ----桩群外围长度；取u1 = 4×(3.000 + 0.600)=14.40
解得:
Ugk = 14.400×(20.00×2.00×0.75+21.00×2.00×0.00+22.00×8.00×0.00+48.00×1.00×0.00+74.00×6.00×0.00+54.00×6.00×0.00)/4=108.000
Ggp =（3.000+0.600）2×25.000×20.000/4=1620.000
Uk = 1.885×(20.00×2.00×0.75+21.00×2.00×0.00+22.00×8.00×0.00+48.00×1.00×0.00+74.00×6.00×0.00+54.00×6.00×0.00)=56.549
Gp = 0.283×25.000×25=176.715
r0N=1.100×173.890=191.279
Ugk/γs+Ggp=108.000/1.670+1620.000=1684.671
Uk/γs+Gp=56.549/1.670+176.715=210.576
r0N<Ugk/γs+Ggp, r0N<Uk/γs+Gp
经过计算得桩抗拔承载力验算满足要求。
