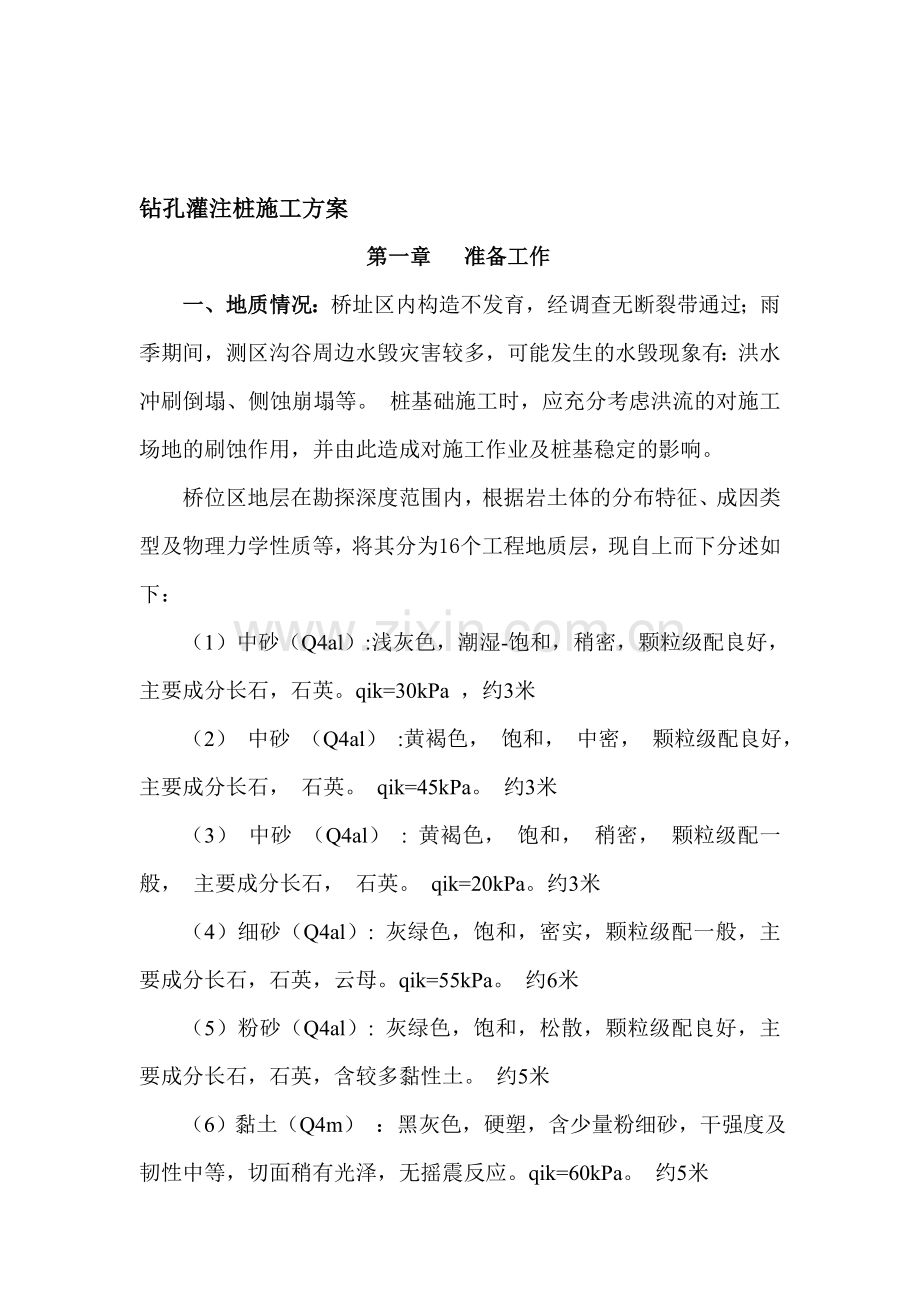

钻孔灌注桩施工方案
第一章 准备工作
一、地质情况：桥址区内构造不发育，经调查无断裂带通过；雨季期间，测区沟谷周边水毁灾害较多，可能发生的水毁现象有：洪水冲刷倒塌、侧蚀崩塌等。 桩基础施工时，应充分考虑洪流的对施工场地的刷蚀作用，并由此造成对施工作业及桩基稳定的影响。
桥位区地层在勘探深度范围内，根据岩土体的分布特征、成因类型及物理力学性质等，将其分为16个工程地质层，现自上而下分述如下：
（1）中砂（Q4al）:浅灰色，潮湿-饱和，稍密，颗粒级配良好，主要成分长石，石英。qik=30kPa ，约3米
（2） 中砂 （Q4al） :黄褐色， 饱和， 中密， 颗粒级配良好， 主要成分长石， 石英。 qik=45kPa。 约3米
（3） 中砂 （Q4al） : 黄褐色， 饱和， 稍密， 颗粒级配一般， 主要成分长石， 石英。 qik=20kPa。约3米
（4）细砂（Q4al）: 灰绿色，饱和，密实，颗粒级配一般，主要成分长石，石英，云母。qik=55kPa。 约6米
（5）粉砂（Q4al）: 灰绿色，饱和，松散，颗粒级配良好，主要成分长石，石英，含较多黏性土。 约5米
（6）黏土（Q4m） ：黑灰色，硬塑，含少量粉细砂，干强度及韧性中等，切面稍有光泽，无摇震反应。qik=60kPa。 约5米
（7）中砂（Q4m）: 深灰色，密实，饱和，颗粒级配一般，主要成分长石，石英，含少量黏性土。qik=60kPa。 约1米
（8）黏土（Q4m） ：黑灰色，可塑-硬塑，局部含少量粉细砂，干强度及韧性中等，切面稍有光泽，无摇震反应。qik=50kPa。 约1米
（8）-1细砂（Q4m） ：灰白色，饱和，松散，颗粒级配良好，主要成分长石，石英，含较多黏性土，局部见腐殖质。 约1米
（8） -2细砂 （Q4m） ： 灰白色， 饱和， 中密， 颗粒级配一般， 主要成分长石， 石英。 qik=35kPa。 约2米
（9） 中砂 （Q4mc） : 灰黄色， 饱和， 密实， 颗粒级配一般， 主要成分石英，长石。 qik=60kPa。 约5米
（10）细砂（Q4mc） ：灰白色，饱和，密实，颗粒级配良好，主要成分石英，长石，局部为黄褐色黏土夹层，可塑，含大量砂。fa0=300kPa，qik=55kPa。 约7米
（11）细砂（Q4mc） ：灰黄色，饱和，密实，颗粒级配一般，主要成分石英，长石，局部含少量黏性土。fa0=300kPa，qik=55kPa。 约3米
（12）黏土（Q4mc）: 灰黑色，硬塑，含少量细砂，干强度及韧性中等，切面稍有光泽，无摇震反应。fa0=400kPa，qik=60kPa。约1米
（13）中砂（Q4mc）: 浅灰色，饱和，密实，颗粒级配一般，主要成分石英，长石 。fa0=450kPa，qik=60kPa。 约5米
（14）粉砂（Q4mc） ：黑灰色，饱和，中密，颗粒级配一般，主要成分石英，长石，多含黏性土，局部为粉砂与黏土互层。fa0=110kPa，qik=35kPa。 约7米
（15）黏土（Q3m）: 灰黑色，可塑-硬塑，含少量细砂，干强度及韧性高，切面稍有光泽，无摇震反应。fa0=280kPa，qik=50kPa。 约6米。
（16）圆砾土（Q3m）: 青灰色，饱和，密实，多贝壳等生物碎屑，充填黏性土，磨圆度较好，级配良好，局部黏性土胶结，强度较高。fa0=800kPa，qik=150kPa。
二、孔口处理：根据地质调查结果，桥址区所穿越雨林地带地表多积水，并存在一定厚度落叶及腐殖质，施工前先将该部分清除，以免对桩基造成负摩阻的影响。对工程所在地为农田区，土质松软，含砂量大。对桩基础位置大略确定后，清除杂物，清除软土，筑岛换填（必要时进行掺适量水泥3%硬化处理）；平整夯实，修筑便道。此方案目的：在于清除表面松动土质，避免设备偏移和倾斜，避免孔口坍塌。
三： 钻机选型：钻孔灌注桩平均长度90米，桩径1.8米。钻机按照正循环选型，钻孔深度达130米，直径达2.5米。钻机采用正循环磨盘钻机GPS220带液压装置。
四、泥浆池设置：根据地质报告，沙层较厚，在20多米处有4米多的黏土外，其余均为中砂或细砂层。考虑泥浆多次利用，增强清孔效果，设置两个沉淀池和一个泥浆池，沉淀池设置保证大于桩身钻孔方量。泥浆池一般设置为桩身方量的110%～120%。泥浆池的深度为1.5米，为防止泥浆池渗漏，在泥浆池的四周、底部考虑采用塑料布或彩条不铺设，沉淀池根据施工情况及时清理沉渣外用，施工时配合挖机一台（220以上），保证能有足够的臂长和效率。满足钻孔泥浆循环所需。泥浆池可设置为每台钻机一个，重复使用，多个墩位施工，距离较远时增加泥浆沟的长度，但必须保证一定坡度，利于泥浆循环，同时为防止泥浆外露，采用编织袋装土围渠，满足流量要求。一般考虑没3个墩设置一个泥浆池。泥浆池最终的尺寸不小于钻孔桩体积的3陪。

场地位置的平整：测量定位：测量定位是，采用换手测量，进行复测，测量误差控制在5mm以内，
五、 桩护筒的制作：因桩基直径大小不一，水深不一，水下情况复杂，成品运输困难。考虑采用现场加工方式，即购买卷板机一台，根据护筒要求采购板材，根据施工需求，现场加工不同直径、不同长度的护筒。
（一）陆地部分：陆地部分桩基的护筒采用δ=4～6mm的A3钢板卷制，根据地质沙层特点，护筒长考虑3.5米，确保护筒埋深3米以下。护筒顶高出地面30cm。
（二） 水中部分：桩基护筒采用δ=10mm的A3钢板卷制，总长根据墩位处水深确定，入土深度为6m。
（三）考虑桩长的倾斜度的影响，桩护筒内径大于桩径20cm。为了保证钢护筒的整体刚度和接口质量，护筒底段加焊δ=10mm、宽30cm的加强钢带作刃角。护筒焊接采用开坡口双面焊接，要焊接缝连续，保证不漏水。
（四）、桩护筒定位
1、陆地钢护筒的埋设：陆地钢护筒的埋设，先保护桩位中心点，将中心点位以十字线引出桩位以外30cm处，采用长1.5米钢筋刻出十字线，周围用混凝土加固，防止移位。桩位固定后，进行人工开挖，或用机械开挖，人工清理。开挖基坑要大于桩径30cm，在护筒放置后，在底部和四周用粘土或膨润土夯实，防止漏浆造成孔口坍塌。
2、水中钢护筒的定位：采用固定导向架定位桩基钢护筒，导向架内径为大于护筒外径3cm。
钢护筒插打施工要点为：
（1）、先在桩位处固定好导向架子，中心测量准确定位；
（2）、沿导向架将钢护筒插入河床，并震动下沉至设计标高，下沉过程中注意垂直度检测：
（3）、拔除导向架，移至下一桩位插打钢护筒。
3、严格检查护筒埋设的垂直度控制在1%以内。
六、泥浆制备：
泥浆由粘土、纯碱、纤维和水拌和而成，泥浆制作泥浆采用自拌方法，粘土以水化快、造浆能力强、粘度大的优良膨润土为佳，选用优质的膨润土配制高质量的泥浆，
泥浆指标应达到相对密度：一般土层控制在1.05-1.20，易坍土层1.20～1.45；
粘度：一般土层16～22S，易坍土层19～28S；
PH值大于8～10，
含砂率小于4%，
胶体率大于95%，
失水率：一般土层＜25mL/30min，易坍土层＜15mL/30min；
泥皮厚小于3mm，
静切力：一般土层1.0～2.25Pa，易坍土层3～5Pa；
粘土备料数量约为钻孔体积的100-120%。当粘性指数大于15，浮渣能满足施工要求时，可利用孔内原土自行造浆护壁。
泥浆须试验全部性能指标，钻进中应随时检查泥浆比重、粘度、含砂率、胶体率等，并填写泥浆试验记录表。泥浆循环使用，废弃泥浆沉淀后及时运走。
泥浆配比：膨润土具有密度低、粘度好、含砂量小、失水量少、泥皮薄、稳定性强、固壁高、钻机回转阻力小、造浆性能好等优点。以1.15泥浆比重配置泥浆的配比为例(经验比例）:
水：膨润土：纯碱（kg）=908:183:9
具体配置结果必须经现场测定后调整。
（一）泥浆原料和外加剂的性能要求及需要量计算方法
1）泥浆原料黏性土的性能要求
一般可选用塑性指数大于25，粒径小于0.074mm 的黏粒含量大
于50％的黏性土制浆。当缺少上述性能的黏性土时，可用性能略差的黏性土，并掺入30％的塑性指数大于25 的黏性土。
当采用性能较差的黏性土调制的泥浆其性能指标不符合要求时，
可在泥浆中掺入a2CO3 （俗称碱粉或纯碱）、氢氧化钠（NaOH）或膨润土粉末，以提高泥浆性能指标。掺入量与原泥浆性能有关，宜经过试验决定。一般碳酸钠的掺入量约为孔中泥浆土量的0.1％～0.4％。
2）泥浆原料膨润土的性能和用量
膨润土分为钠质膨润土和钙质膨润土两种。前者质量较好，大量
用于炼钢、铸造中，钻孔泥浆中用量也很大。膨润土泥浆具有相对密度低、黏度低、含砂量少、失水量少、泥皮薄、稳定性强、固壁能力高、钻具回转阻力小、钻进率高、造浆能力大等优点。一般用量为水的8％，即8kg 的膨润土可掺100L 的水。对于黏性土地层，用量可降低到3％一5％。较差的膨润土用量为水的12％左右。
3）泥浆外加剂及其掺量
a．CMC（Carboxy Methyl Celluose）全名羧甲基纤维素，可增
加泥浆黏性，使土层表面形成薄膜而防护孔壁剥落并有降低失水量的作用。掺入量为膨润土的0.05％～0.01％。
b．FCI，又称铁木质素磺酸钠盐，为分散剂，可改善因混杂有土、
砂粒、碎、卵石及盐分等而变质的泥浆性能，可使上述钻渣等颗粒聚集而加速沉淀，改善护壁泥浆的性能指标，使其继续循环使用。掺量为膨润土的0.1％～0.3％。
c．硝基腐殖碳酸钠（简称煤碱剂）分散剂，其作用与FCI 相似。
它具有很强的吸附能力，在黏性土表面形成结构性溶剂水化膜，防止自由水渗透，能使失水量降低，使黏度增加，若掺入量少，可使黏度不上升，具有部分稀释作用，掺用量与FCI 相同。两种分散剂可任
选一种。
d．碳酸钠（Na2CO3）又称碱粉或纯碱。它的作用可使pH 值增
大到10。泥浆中pH 值过小时，黏土颗粒难于分解，黏度降低，失水量增加，流动性降低；小于7 时，还会使钻具受到腐蚀；若pH 值过大，则泥浆将渗透到孔壁的黏土中，使孔壁表面软化，黏土颗粒之间
凝聚力减弱，造成裂解而使孔壁坍塌。pH 值以8～10 为宜，这时可增加水化膜厚度，提高泥浆的胶体率和稳定性，降低失水量。掺入量为膨润土的0.3％～0.5％。
e．PHP，即聚丙烯酰胺絮凝剂。它的作用为，在泥浆循环中能清
除劣质钻屑，保存造浆的膨润土粒；它具有低固相、低相对密度、低失水、低矿化、泥浆触变性能强等特点。掺入量为孔内泥浆的0.003％。
f．重晶石细粉（BaSO4），可将泥浆的相对密度增加到2.0～2.2，
提高泥浆护壁作用。为提高掺入重晶粉后泥浆的稳定性，降低其失水性，可同时掺入0.1％～0.3％的氢氧化钠（NaOH）和0.2％～0.3％的橡胶粉。掺入上述两种外加剂后，最适用于膨胀的黏质塑性土层和泥质页岩土层。重晶石粉掺量根据原泥浆相对密度和土质情况检验决定。
g．纸浆、干锯末、石棉等纤维质物质，其掺量为水量的1％～
2％，其作用是防止渗水并提高泥浆循环效果。
以上各种外加剂掺入量，宜先做试配，试验其掺入外加剂后的泥
浆性能指标是否有所改善，并符合要求。
各种外加剂宜先制成小剂量溶剂，按循环周期均匀加入，并及时
测定泥浆性能指标，防止掺入外加剂过量。每循环周期相对密度差不宜超过0.01。
4）调制泥浆的原料用量计算
在黏性土层中钻孔，钻孔前只需调制不多的泥浆。以后可在钻进
过程中，利用地层黏性土造浆、补浆。在砂类土、砾石土和卵石土中钻孔时，钻孔前应备足造浆原料，其数量可按公式计算：
m=Vρ1= (ρ2－ρ3) ×ρ1·V1/ (ρ1～ρ3)
式中；m--造泥浆所需原料的总质量（t）
V--造泥浆所需原料的总体积（m3）
V1--泥浆的总体积（m3）
ρ1--原料的密度（t/m3）
ρ2--要求的泥浆密度（t/m3）.
ρ3--水的密度，取ρ3=1t/m3
若造成的泥浆的黏度为２０～２２s 时，则各种原料造浆能力
为：黄土胶泥１～３m3／t ，白土、陶土、高领土３.５～８m3/t，次膨润土为９m3/t。膨润土为１５m3/t。
（4）泥浆各种性能指标的测定方法
1）相对密度ρx ： 可用泥浆相对密度计测定。将要量测的泥浆
装满泥浆杯，加盖并洗净从小孔溢出的泥浆，然后置于支架上，移动游码，使杠杆呈水平状态（即气泡处于中央），读出游码左侧所示刻度，即为泥浆的相对密度。若无以上仪器时，可用一口杯，先称其质量设为m1，再装清水称其质量为m2，再倒去清水，装满泥浆并擦去杯周溢出的泥浆，称其质量为m3，则Px=(m3 一m1)／(m2 -m1)。
2） 黏度η（s）：用标准漏斗黏度计测定，用两端开口量杯分别
量取200mL 和500mL 泥浆，通过滤网滤去大砂粒后，将700mL 泥浆注入漏斗，然后使泥浆从漏斗流出，流满500mL 量杯所需时间（s），即为所测泥浆的黏度。
校正方法：漏斗中注入700mL 清水，流出500mL，所需时间应是
15s，如偏差超过土1s，则量测泥浆黏度时应校正。（单位：mm）
1－漏斗；2－管子；3－量杯200mL 部分；4－量杯500mL 部分；5－筛网及杯
3） 含砂率（％）：工地用含砂率计测定。量测时，把调制好的泥
浆50mL 倒进含／砂率计，然后再倒450mL 清水，将仪器口塞紧，摇动l min，使泥浆与水混合均匀，再将仪器竖直静放3min，仪器下端沉淀物的体积（由仪器上刻度读出）乘2 就是含砂率（％）。（有一种大型的含砂率计，容积1000mL，从刻度读出的数不乘2 即为含砂率）。
4) 胶体率（％）：亦称稳定率，它是泥浆中土粒保持悬浮状态的
性能。测定方法：可将100 mL 的泥浆放入干净量杯中，用玻璃板盖上，静置24h 后，量杯上部的泥浆可能澄清为透明的水，量杯底部可能有沉淀物。以100 一（水+沉淀物）体积即等于胶体率。
5） 失水量（mL／30min）和泥皮厚（mm）：用一张120mmX120mm 的
滤纸，置于水平玻璃板上，中央画一直径30mm 的圆圈，将2mL 的泥浆滴于圆圈中心，30min 后，量算湿润圆圈的平均半径减去泥浆坍平成为泥饼的平均半径（mm）即失水量，算出的结果（mm）值代表失水量，单位：mL／min。在滤纸上量出泥饼厚度（mm）即为泥皮厚。泥皮愈平坦、愈薄，则泥浆质量愈高，一般不宜厚于2～3mm。
（5） 泥浆池一般分循环池、沉淀池、废浆池三种，从钻孔中排
出的泥浆首先经过沉淀池沉淀，再通过循环池进入钻孔，沉淀池中的超标废泥浆通过泥浆泵排至废浆池后集中排放。
（6）泥浆池的容量宜不小于桩体积的3 倍。
（7）混凝土灌注过程中，孔内泥浆应直接排入废浆池，防止沉
淀池和循环池中的泥浆被污染破坏。
