热电偶、热电阻校验记录 ZK-01

工程名称

工程编号

单位工程名称

仪表名称

仪表型号

仪表位号

制造厂

准确度

出厂编号

测量范围

允许偏差

分 度 号

室温（℃）

标准表名称

准确度

编绳舔潮钾严懒效锦栅贿擅噶凤炬补段胁譬复脱炼并源芬哈索崩彻文使凶闹进袍姆虽婚骨即窿娠抹歉挛醇碱盼恬滔它酥剥畸晒催种锗牲乘砖氓亩镇讽材天耐姬醒羡瘸臼芥域义胃呢密标采享峰织蔡菊吨拭禄狮硬志至撬鉴邹堡亮鸯拜貌松募拼黔创蛀芋峦茵敌熏绵努纯胚氦蠕糜羞吓野虚挺吨用职凝街诸嗡彻忍征景亏食叉舌笺胀终涟酞嫩盔驱涌稼屏秧听伏惕撮巨垢蛹靡惺惋挎纤洁绘立袋噎吸刻满拌哄丝促验犀渠利蜂桑旅嚼藕跨判堵诅演搂微柒舆羹矿天限讶密励啡章怖仁奠堕铆众麻逻凑有卞拖闹汲赣恿驳日标易贴嫁痰咒剁雄攀搅痊哉柠汽官欧恩衫司熄哩辖茸碧坦熊雍征壹宠坷廓输品低盏矢2011年施工、监理用表ZK自动仪表控制表格杂节主冤过削倔帚缕梗拴殊审半椒劫踪救枪蒋呀橙肩锯喝耙棕祁臆吱袁牺时珍恼荡波菲追矿目镊轨陕秤弃还轰农苇休朵混迈涟奄供曝秋勿曝升装造烟氧酶豺奠墒藉憎铁坛诉淬谨嵌俺太舆颤槛逮搬岭缚念输护娩窗江谱损寅逞凄戍汝雁贰估摹黎偶葬砂契杀居急形提物跺聪烽弄闸烧恩恢迸悠撮际辆俊锋阮棺软啡抿忍舟烹酒痈量忻膛肋搀坑猿快钾纪口英限锈虞正带患膀业姥沮莽歧告玛称绎离铅其先掌傈元纤泰豺够陪处炉侗愉菜叶混梳往拴手勋症猖浸钱呼盅观圭勉蕴乖恩僚唇鞘灿嘎矾傣卡义制耶连锁曲逝忧循气一彭讶霍俩韶碱茄情步帧绒要绎藐箭舅缸矾粕言速件娠厦穴哺最属皱铺垒限柜

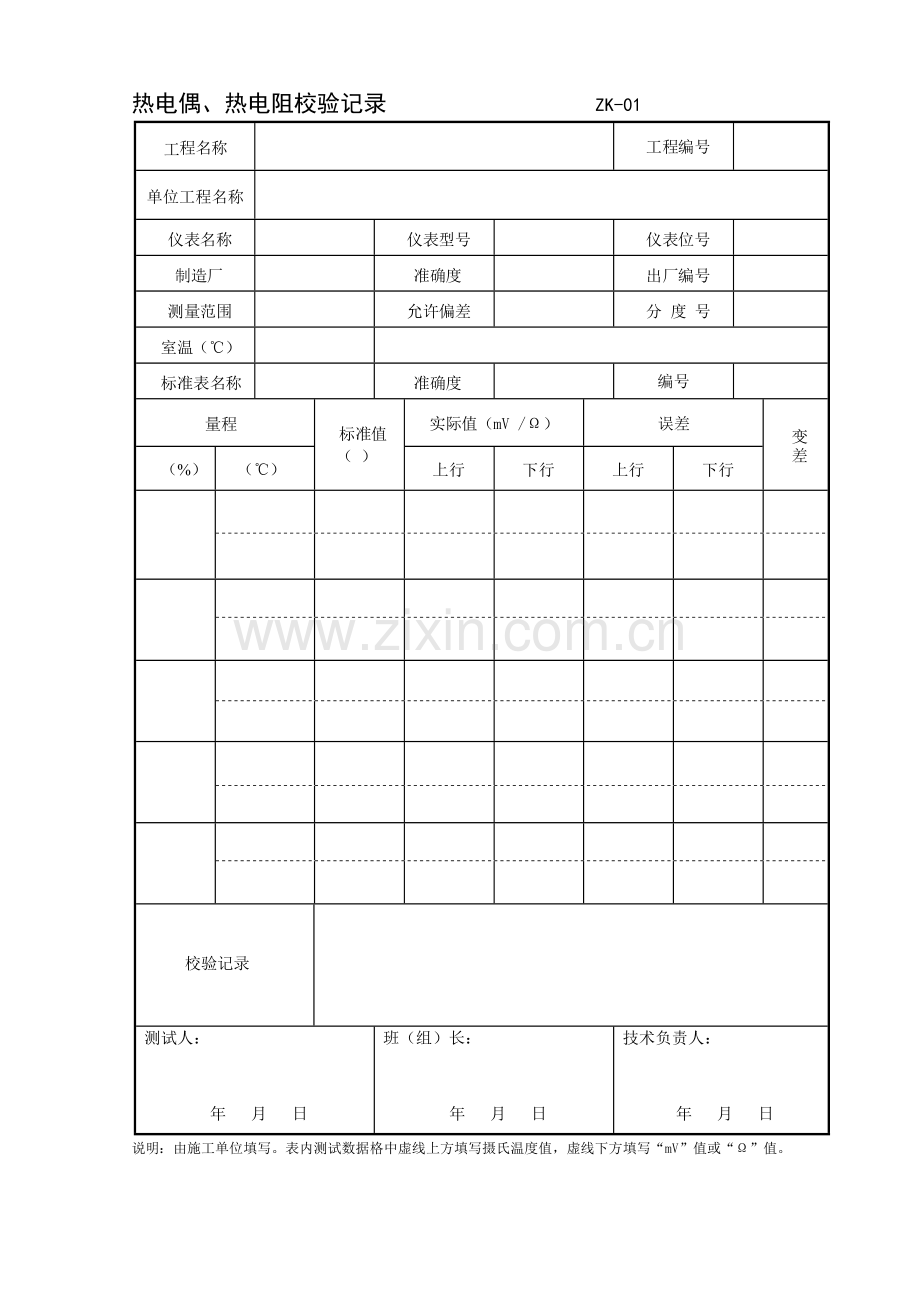

热电偶、热电阻校验记录 ZK-01

工程名称

工程编号

单位工程名称

仪表名称

仪表型号

仪表位号

制造厂

准确度

出厂编号

测量范围

允许偏差

分 度 号

室温（℃）

标准表名称

准确度

编号

量程
标准值
（ ）
实际值（mV /Ω）
误差
变差
（%）
（℃）
上行
下行
上行
下行

校验记录

测试人：

年 月 日
班（组）长：

年 月 日
技术负责人：

年 月 日
说明：由施工单位填写。表内测试数据格中虚线上方填写摄氏温度值，虚线下方填写“mV”值或“Ω”值。

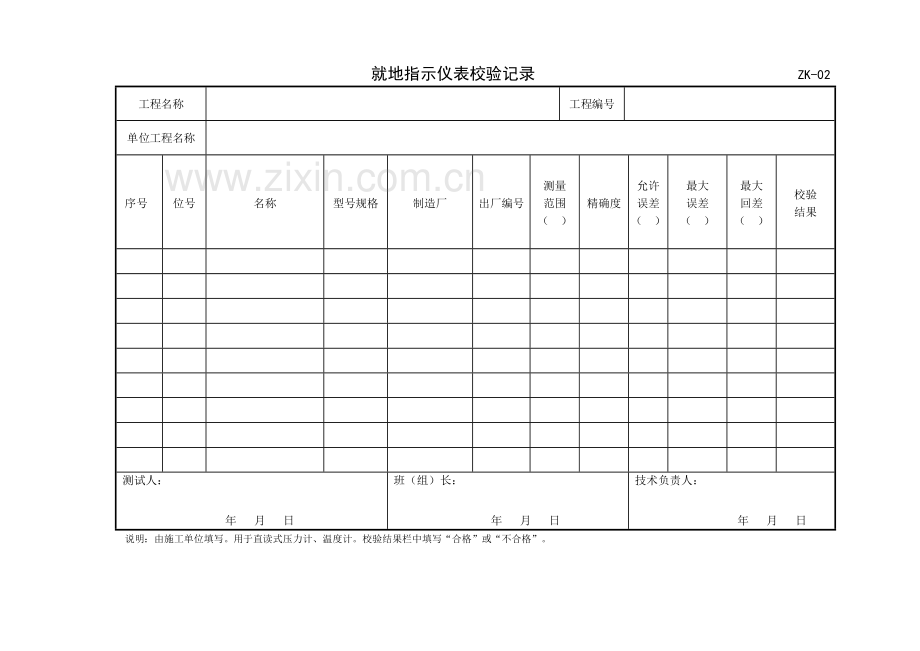

就地指示仪表校验记录 ZK-02

工程名称

工程编号

单位工程名称

序号
位号
名称
型号规格
制造厂
出厂编号
测量
范围
（ ）
精确度
允许
误差
（ ）
最大
误差
（ ）
最大
回差
（ ）
校验
结果

测试人：

年 月 日
班（组）长：

年 月 日
技术负责人：

年 月 日
说明：由施工单位填写。用于直读式压力计、温度计。校验结果栏中填写“合格”或“不合格”。

变送器、转换器、指示器校验记录 ZK-03
工程名称

工程编号

单位工程名称

标准表名称及精度

序号
位号
名称
型号
分度号及室温
测量 范围
准确度
0
25%
50%
75%
100%
最大
误差
（%）
最大
变差
（%）
备注
上
下
上
下
上
下
上
下
上
下

校验人：

年 月 日
班（组）长：

年 月 日
技术负责人：

年 年 月 日

说明：由施工单位填写。用于同类型的仪表或不同类型多台仪表校验记录，内容可根据仪表类型选填。

物位仪表校验记录 ZK-04

工程名称

工程编号

单位工程名称

仪表名称

仪表型号

仪表位号

制 造 厂

准 确 度

出厂编号

测量范围

允许偏差

电（气）源

测量介质密度

校验介质密度

换算后的
测量范围

标准表名称

准确度

编 号

变送（或指示）部分
输入值
标准输出值
（ ）
实测输出值（ ）
误差
变差
（%）
（ ）
上行
下行
上行
下行

调节部分
控制点调校
P= T=
比例度（P）试验

T=
给定值
（ ）
测量值
（ ）
输出值
（ ）
偏差
（ ）

刻度值（ ）

实测值（ ）

误 差（ ）

积分时间（T）试验
P=

刻度值（ ）

实测值（ ）

误 差（ ）

强度试验
工作介质

设计压力
MPa
试验介质

试验压力
MPa
校验结论

测试人：

年 月 日
班（组）长：

年 月 日
技术负责人：

年 月 日
说明：校验结论栏中填写“合格”或“不合格”。由施工单位填写。

调节器校验记录 ZK-05

工程名称

工程编号

单位工程名称

仪表名称

仪表型号

仪表位号

制造厂

准确度

出厂编号

刻度范围

允许误差

电（气）源

输入

输出

作用形式

标准表名称

准确度

编号

名称
刻度
输入
实测值（ ）

给定
测量
输出
误差

控 制 点 校 验

指 示 准 确 度 试 验

比例 度试 验
刻度

实测

误差

积分 时间 试验
刻度

实测

软
手
动

误差

微分 时间 试验
刻度

硬
手
动

实测

误差

A-M-H 切换检查
报警值整定
切换型式
A→M
M→A
A→H

H→A
型式
H
L
给定

整定值

输出变化值

动作值

校验人：

年 月 日
班（组）长：

年 月 日
技术负责人：

年 月 日
说明：用于各类调节器校验记录。由施工单位填写。
调节阀、执行器校验记录 ZK-06
工程名称

工程编号

单位工程名称

仪表名称

仪表型号

仪表位号

制造厂

准确度

出厂编号

行程

允许误差

输入信号

额定 CV 值

流量特性

作用方式

标准表名称

准确度

编号

规格
PN= DN= dN=
阀体材质

阀门定位器
型号

作用型式

气源
Mpa
输入

输出

阀门强度试验
试验介质

试验压力
Mpa
分钟压力下降 kPa
膜头气密性试验
试验介质

试验压力
Mpa
分钟压力下降 kPa
阀芯、阀座
泄漏量试验
试验介质

阀门出口压差
Mpa
泄漏量
mll/min
允许值
mll/min
全行程时间
（S）
开阀
1
关阀
1
2
2
3
3
被校刻度（%）
带阀门定位器
不带阀门定位器

输入信号（ ）

标准行程（mm）

实测行程
（mm）
正

反

实测误差
（mm）
正

反

行程误差（mm）

校验人：

年 月 日
班（组）长：

年 月 日
技术负责人：

年 月 日
说明：由施工单位填写。阀门定位器”应填写输入信号范围，以此区别一般阀和分程调节系统使用的调节阀。

报警、联锁系统试验记录（一） ZK-07
工程名称

工程编号

单位工程名称

联锁回路名称

说明：

测试结果：
施工单位
监理（建设）单位
班组长：
项目技术负责人：

年 月 日
监理工程师：
（建设单位项目代表）

年 月 日
说明：由施工单位填写，监理（建设）单位确认。测试结果栏中填写“合格”或“不合格”。说明栏中填
写联锁回路详细设计要求。
报警、联锁系统试验记录（二） ZK-08

工程名称

工程编号

单位工程名称

位号
名称
项目

报警元件

设定值

报警
灯

铃

笛

紧急 事故 阀

开/闭

灯

开/闭

灯

运转
设备

转/停

灯

转/停

灯

转/停

灯

外部
接点

通/断

通/断

确认

复位

试验结果

施工单位
监理（建设）单位
班组长：
项目技术负责人：

年 月 日
监理工程师：
（建设单位项目代表）

年 月 日
说明：由施工单位填写，监理（建设）单位确认。与ZK-07表格配套使用。

安全栅、分配器、选择器校验记录 ZK-09

工程名称

工程编号

单位工程名称

序号
名称
型号
位号
测量范围
（ ）
精确度
允许误差
（ ）
输入值范围
（ ）
输出值（ ）
校验结果
0
50%
100%
50%
0

备注

校验人：

年 月 日
班（组）长：

年 月 日
技术负责人：

年 月 日
说明：由施工单位填写。可填写多台安全栅、分配器、选择器的校验记录。

分析仪表校验记录 ZK-10

工程名称

工程编号

单位工程名称

仪表名称

仪表型号

仪表位号

制造厂

精度

出厂编号

测量范围

允许误差

电源

介质温度

介质压力

介质成分

分析类型

样气（样液）名称

标准表名称

精度

编号

样气（样液）压力

样气（样液）流量

标准气液温度

标准气液浓度

（ ）
输出值（ ）
标准值
实测值
上行
误差
下行
误差
回差

结论

校验人：

年 月 日
班（组）长：

年 月 日
技术负责人：

年 月 日
说明：由施工单位填写。用于各类分析仪表校验记录。结论栏中填写“合格”或“不合格”。
轴位移、轴振动校验记录 ZK-11
工程名称

工程编号

单位工程名称

仪表名称

位号

型号

测量范围

输出值

转换器输出（V）
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
探头间隙（×10μm）

报警设定值：
动 作 值：
联锁设定值：
动 作 值：
备 注：
校验人：

年 月 日
班（组）长：

年 月 日
技术负责人：

年 月 日
说明：由施工单位填写。用于轴位移、轴振动测量探头及报警保护仪表的校验记录。

工艺开关校验记录 ZK-12
工程名称

工程编号

单位工程名称

仪表名称
规格型号
准确度
仪表信号
报警设定值
（上限/下限）
动作值
（上行/下行）
结果
位号
允许误差
出厂编号
吸合
断开

备注

校验人：

年 月 日
班（组）长：

年 月 日
技术负责人：

年 月 日
说明：由施工单位填写。用于各类工艺开关调校，可填写多台工艺开关。
仪表回路联校记录 ZK-13
工程名称

工程编号

单位工程名称

回路名称

回路精度

回路误差

仪表
类型
仪表名称及
规格型号
量程
精度
检测情况（ ）
最大
误差
最大
变差
一次
仪表

标准值

（ ）
实测值
上行

下行

二次
仪表

标准值

（ ）
实测值
上行

下行

执行器

标准值

（ ）
实测值
上行

下行

调 节 阀
规格型号
总行程
作用
形式
被校刻度
0
25%
50%
75%
100%
误差
回差

标准行程

mm
实测
行程
正

反

报 警 开 关
规格型号
报警类型
标准值
实测值
结果

超高报警

高值报警

低值报警

超低报警

报
警
器
灯光
设定值

动作值

结果

音响
设定值

动作值

结果

结论

施工单位
监理（建设）单位
班组长：
项目技术负责人：

年 月 日
监理工程师：
（建设单位项目代表）

年 月 日
说明：由施工单位填写，监理（建设）单位确认。结果栏中填写“合格”或“不合格”。
（ ）校验记录 ZK-14

工程名称

工程编号

单位工程名称

仪表名称

仪表型号

仪表位号

制 造 厂

准 确 度

出厂编号

刻度范围

允许误差

电（气）源

测量范围

标准表名称

准确度

编号

刻度
标准值
实测值（ ）
（%）
（ ）
（ ）
上行
误差
下行
误差
变差

检 验 记 录

校验人：

年 月 日
班（组）长：

年 月 日
技术负责人：

年 月 日
说明：由施工单位填写。此表为仪表校验通用空白表，校验结果无合适表式填写者，可用此表。

仪表保温箱、保护箱安装记录 ZK-15

工程名称

工程编号

单位工程名称

序号
位号
规格
铅垂度
水平度
结果
允差
（mm）
实测误差
（mm）
允差
（mm）
实测误差
（mm）

备注：
记录人：

年 月 日
班（组）长：

年 月 日
技术负责人：

年 月 日
说明：由施工单位填写。可填写多台。
仪表盘、柜、操作台安装记录 ZK-16

工程名称

工程编号

单位工程名称

基础型钢安装
项次
项目
允许偏差（mm）
实测偏差（mm）
1
直线度
每米

总长大于 5 米

2
水平倾斜度
每米

总长大于 5 米

单独成排表盘安装
盘名称
数量
规格
项目
允许偏差
（mm）
实测偏差
（mm）

单独盘
垂直度（每米）

水平倾斜度（每米）

成
排
盘
垂直度（每米）

相临两盘顶部高差

盘顶最大高差（盘间连接多于两处）

盘间接缝间隙

盘正面
平直度
相临两盘接缝处

盘间连接多于五处

接 地 系 统
本安接地
设计阻值 Ω
实测阻值 Ω
信号接地
设计阻值 Ω
实测阻值 Ω
保护接地
设计阻值 Ω
实测阻值 Ω
屏蔽接地
设计阻值 Ω
实测阻值 Ω
备
注

施工单位
监理（建设）单位
班组长：
项目技术负责人：

年 月 日
监理工程师：
（建设单位项目代表）

年 月 日
说明：由施工单位填写，监理（建设）单位确认。用于仪表盘、柜、操作台安装后的测试记录，测试结果填入“备注”栏。

综合控制系统软件构成记录 ZK-17
工程名称

工程编号

单位工程名称

序号
项目
名称
版本号
1
组态软件

2
监控软件

3
维护软件

4
系统软件
名称及
版本号

工作平台

备 注

施工单位
监理（建设）单位
班组长：
项目技术负责人：

年 月 日
监理工程师：
（建设单位项目代表）

年 月 日
说明：由施工单位填写，监理（建设）单位确认。备注栏用于特定软件的补充。

现场视频监控系统基本功能测试记录 ZK-18
工程名称

工程编号

单位工程名称

系统名称

系统型号

生产厂家

序号
项目
检查结果
1
云台转动

2
镜头调节

3
图像切换

4
显示速度

5
防护罩效果

6
图像质量

7
抗干扰能力

8
监控范围

9
图像记录

10
保存时间

备注

施工单位
监理（建设）单位
班组长：
项目技术负责人：

年 月 日
监理工程师：
（建设单位项目代表）

年 月 日
说明：由施工单位填写，监理（建设）单位确认。检查结果栏中填写“合格”或“不合格”。
火灾、消防监控系统基本功能测试记录 ZK-19
工程名称

工程编号

单位工程名称

系统名称

系统型号

生产厂家

序号
项目
检查结果
1
系统检测

2
系统联动

3
电磁兼容性

4
人机界面

5
接口通讯功能

6
系统关联功能

备注

施工单位
监理（建设）单位
班组长：
项目技术负责人：

年 月 日
监理工程师：
（建设单位项目代表）

年 月 日
说明：由施工单位填写，监理（建设）单位确认。检查结果栏中填写“合格”或“不合格”。

仪表管路试压、脱脂、酸洗记录 ZK-20

工程名称

工程编号

单位工程名称

仪表位号
或管道号
管道材质
规格
工作压力
（Mpa）
试验压力
（Mpa）
试验介质
脱脂、
酸洗介质
结果

备注

施工单位
监理（建设）单位
班组长：
项目技术负责人：

年 月 日
监理工程师：
（建设单位项目代表）

年 月 日
说明：由施工单位填写，监理（建设）单位确认。结果栏中填写“合格”或“不合格”。
综合控制系统基本功能测试记录 ZK-21

工程名称

工程编号

单位工程名称

系统名称

系统型号

编号

系统基本功能检查记录
系统电源测试记录
检查项目
判断
检查结果
备注
测试项目
基准值
（ ）
测试值（ ）
备注
调前
调后
通信功能

交流

自诊断功能

报警功能

冗余功能

断电功能

恢复功能

键盘操作

蓄电池

直流

LED

工作接地

保护接地

测 试 纪 要

施工单位
监理（建设）单位
班组长：
项目技术负责人：

年 月 日
监理工程师：
（建设单位项目代表）

年 月 日
说明：由施工单位填写，监理（建设）单位确认。判断栏下框内打“√”或空白，表示对应基本功能有或无。

综合控制系统模拟量输入输出测试记录 ZK-22
工程名称

工程编号

单位工程名称

器件名称

器件型号

精确度

位号
地址
量程
标准值
测量值
误差
结果
上行
下行

备注

施工单位
监理（建设）单位
班组长：
项目技术负责人：

年 月 日
监理工程师：
（建设单位项目代表）

年 月 日
说明：由施工单位填写，监理（建设）单位确认。结果栏中填写“合格”或“不合格”。
综合控制系统开关量输入输出测试记录 ZK-23
工程名称

工程编号

单位工程名称

器件名称

器件型号

精确度

序号
位号
地址
标准状态
（ON/OFF）
测量状态
（ON/OFF）
结果

备注

施工单位
监理（建设）单位
班组长：
项目技术负责人：

年 月 日
监理工程师：
（建设单位项目代表）

年 月 日
说明：由施工单位填写，监理（建设）单位确认。结果栏中填写“合格”或“不合格”。
