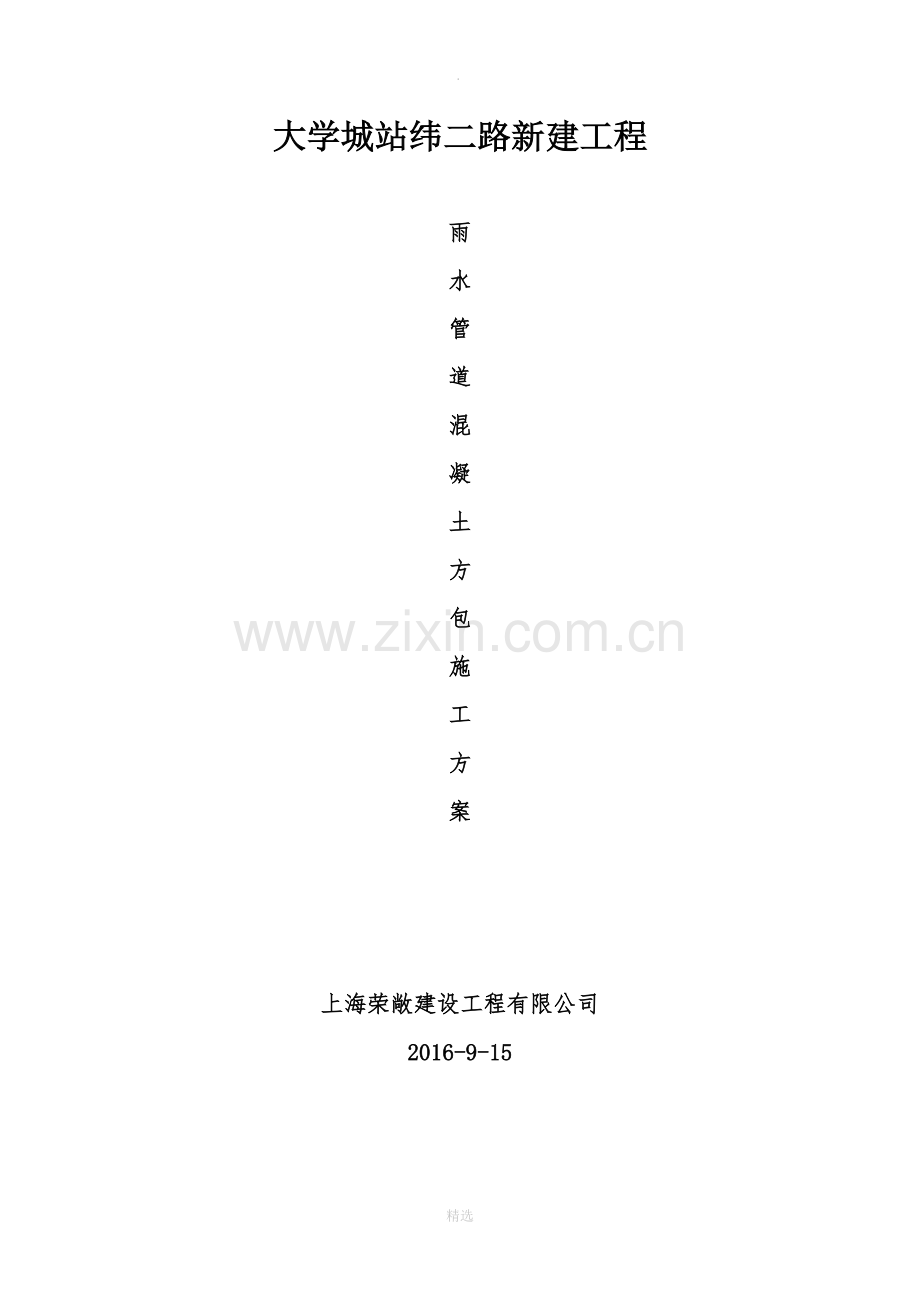

.大学城站纬二路新建工程雨水管道混凝土方包施工方案上海荣敞建设工程有限公司2016-9-15目 录一、工程概况3二、现场情况介绍3三、施工实施方案2四、现场监护措施3五、应急预案4六、安全保证措施5一、工程概况本雨水工程采用开槽埋管施工，主管采用d1000承插式钢筋混凝土管和d1000HDPE双壁波纹管。其中d1000承插式钢筋混凝土管接口为“O”型橡胶圈接口，混凝土管道基础为C25混凝土基础。支管采用d800承插式钢筋混凝土管，接口为“O”型橡胶圈接口，混凝土管道基础为C25混凝土基础。纬二路新建雨水管道由西向东接至谷阳北路已建雨水管道（d1200)系统。二、现场情况介绍雨水管道纬二雨11#12#穿越谷阳北路，由原先的砼承插管改为现在的双壁波纹管，施工时碰撞右幅非机动车道的电力管线和右幅人行道的煤气及自来水管线。我施工单位协同监理单位、设计单位、建设单位、审价单位一起现场勘察，同意进行钢板桩围护、槽钢支撑、人工挖土以及混凝土方包加固等措施进行施工。混凝土标号采用C30。三、施工实施方案1、雨水管道施工根据现场实测原地面标高为3.45m，由于电力管线的底标高在1.964m，纬二雨12#设计管底标高在1.17m，管径为DN1000，重叠在一起。经设计单位的认可纬二雨12#管底标高下降至0.30m，沟槽深度为3.15m，沟槽宽度为3m。沟槽开挖前两边打钢板桩进行围护，人工挖至沟槽底之后，电力管线上方采用槽钢进行支撑。后立即进行沟槽基础施工，管道安装完毕后，立即进行窨井施工，同时取消回填砂至管顶以上50cm，采用钢筋混凝土方包至管顶30cm。沟槽回填时，特别对电力管线横穿的位置回填用人工回填夯实。 四、现场监护措施1、施工前，向有关管线单位提出监护的书面申请，办妥地下管线监护交底卡手续。2、施工前，把施工现场地下管线的详细情况和制定的管线保护措施向现场施工技术负责人、工地主管、班组长直至每一位操作工人作层层安全交底，随即填写管线交底卡，并建立“保护公用事业管线责任制”，明确各级人员的职责。 3、施工前，落实保护本工程地下管线的组织措施，委派管线保护专职人员负责本工程地下管线的监护和保护工作，项经部、施工队和各班组设兼职管线保护负责人，组织成地下管线监护体系。 4、施工过程中发现管线现状与交底内容、样洞资料不符或出现直接危机管线安全等异常情况时，立即通知业主和有关管线单位到场研究，商议补救措施，在未作出统一结论前，不擅自处理或继续施工。 5、施工过程中对可能发生意外情况的地下管线，事先制订应急措施，配合好抢修器材，以便在管线出现险兆时及时抢修，做到防患于未然。 6、一旦发生管线损坏事故，在24小时内报上级部门和建设单位，特殊管线立即上报，并立即通知有关管线单位要求抢修，积极组织力量协助抢修工作。7、一旦管线发生损坏事故，施工单位必须立即通知项目监理，并上报业主，应立即通知有关管线单位，组织力量抢修。五、应急预案电力电缆管线发生破损，导致电路短路后，应及时上报业主、监理和电力管线所属单位，报请电力公司报修。现场安全员和专职管线监护员在现场监护，协调相关事宜。电工必须随时在现场待命，配合做好保护工作。 六、安全保证措施1、安全管理措施(1) 进行安全技术交底，每隔工人在施工前进行安全技术交底，并提出安全技术要求和安全事故。(2) 在施工全过程中，电缆运行单位的现场监护指导下进行。(3) 施工过程中，设置专人配合运行单位的现场监控人员一同进行监护。(4) 施工现场悬挂安全标志牌及警告、警示标志，并有专人负责。(5)管线位置土方必须用人工清除，严禁用机械开挖。2、主要项目安全保证措施(1) 电缆保护施工：包扎电缆时，必须认真、细致，不能用铁件作撬起电缆工具，必须用茶仔棍或专用电缆钩，不能移动电缆，尽量保持原位置进行作业。(2) 中间接头保护施工：采用接头保护支架进行电缆保护，作业时要小心将接头下的沙轻轻掏空，把接头保护支架放在接头下，人后套上固定夹，并将并排的支架的底部用钢板整体连接。精选
