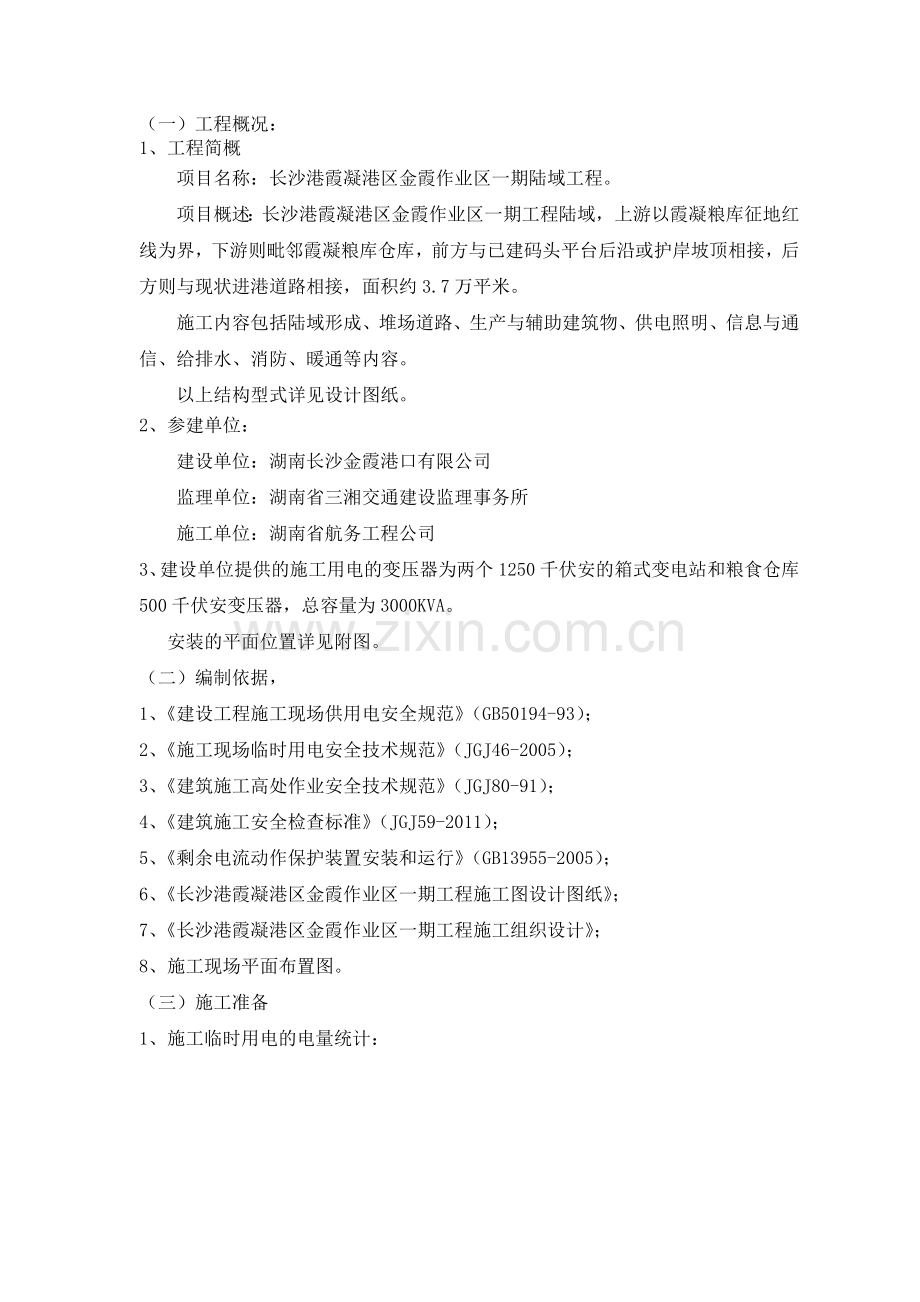

（一）工程概况：
1、工程简概
项目名称：长沙港霞凝港区金霞作业区一期陆域工程。
项目概述：长沙港霞凝港区金霞作业区一期工程陆域，上游以霞凝粮库征地红线为界，下游则毗邻霞凝粮库仓库，前方与已建码头平台后沿或护岸坡顶相接，后方则与现状进港道路相接，面积约3.7万平米。
施工内容包括陆域形成、堆场道路、生产与辅助建筑物、供电照明、信息与通信、给排水、消防、暖通等内容。
以上结构型式详见设计图纸。
2、参建单位：
建设单位：湖南长沙金霞港口有限公司
监理单位：湖南省三湘交通建设监理事务所
施工单位：湖南省航务工程公司
3、建设单位提供的施工用电的变压器为两个1250千伏安的箱式变电站和粮食仓库500千伏安变压器，总容量为3000KVA。
安装的平面位置详见附图。
（二）编制依据，
1、《建设工程施工现场供用电安全规范》（GB50194-93）；
2、《施工现场临时用电安全技术规范》（JGJ46-2005）；
3、《建筑施工高处作业安全技术规范》（JGJ80-91）；
4、《建筑施工安全检查标准》（JGJ59-2011）；
5、《剩余电流动作保护装置安装和运行》（GB13955-2005）；
6、《长沙港霞凝港区金霞作业区一期工程施工图设计图纸》；
7、《长沙港霞凝港区金霞作业区一期工程施工组织设计》；
8、施工现场平面布置图。
（三）施工准备
1、施工临时用电的电量统计：

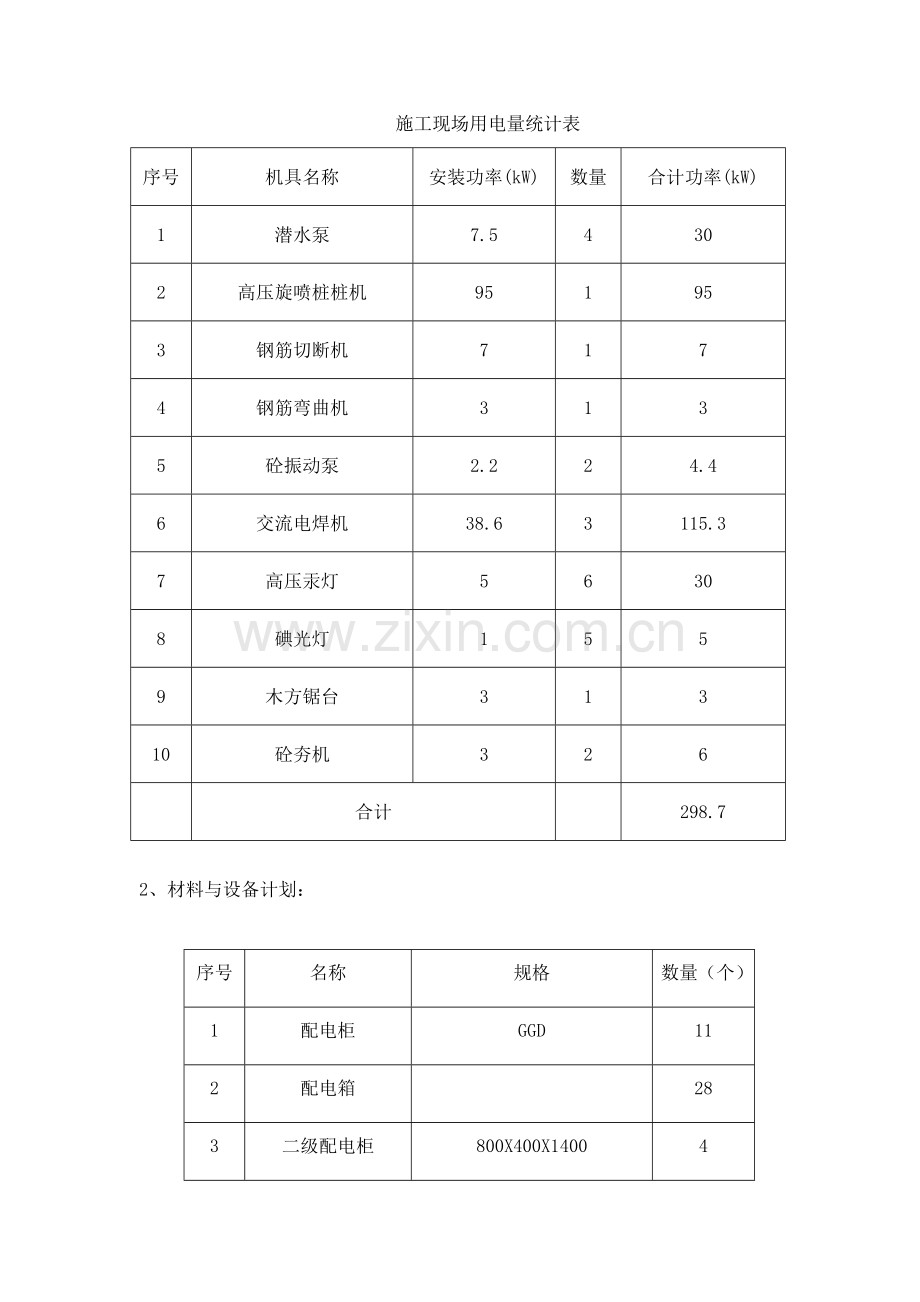

施工现场用电量统计表
序号
机具名称
安装功率(kW)
数量
合计功率(kW)
1
潜水泵
7.5
4
30
2
高压旋喷桩桩机
95
1
95
3
钢筋切断机
7
1
7
4
钢筋弯曲机
3
1
3
5
砼振动泵
2.2
2
4.4
6
交流电焊机
38.6
3
115.3
7
高压汞灯
5
6
30
8
碘光灯
1
5
5
9
木方锯台
3
1
3
10
砼夯机
3
2
6

合计

298.7

2、材料与设备计划：

序号
名称
规格
数量（个）
1
配电柜
GGD
11
2
配电箱

28
3
二级配电柜
800X400X1400
4

序号
名称
规格
数量
1
电缆
3X6+2X2.5
6圈
2
电缆
3X4+2X1.5
4圈
3
电缆
3X10+2X6
4圈
4
电缆
2X1.5
15圈
5
电缆
3X1.5+2X1
10圈
6
电缆
3X2.5+2X1.5
6圈
7
电缆
3X25+2X10
1圈
8
电缆
3X35+2X16
5圈
9
电缆
2X2.5
4圈
10
电缆
2X6
5圈
11
电缆
2X4
2圈
12
电缆
3X240+1X120
600m
13
铝电缆
3X240+1X120
280m

3、施工用电的变压器已经安装完毕，且能满足施工用电的需要。
4、技术准备：熟悉施工图纸、施工组织设计、施工用电安装与使用的安全与技术交底；
5、劳动力准备，具有电工上岗证的电工班组已到岗，且电工数量能满足施工需要。
（四）施工临时用电计算与设计
1、根据现场施工情况，将用电区划分为五块，分别为1、2#泊位、4#泊位、5#泊位、6#泊位和后方堆场。
2、现场用电及变压器的用电负荷的计算：。
确定用电负荷:
(1)、塔式起重机
Kx = 0.85 Cosφ = 0.6 tgφ = 1.33
将Jc =40%统一换算到Jc1 =25%的额定容量
Pn = 45kW
Pe = n×(Jc/Jc1)1/2×Pn = 6×(0.4/0.25)1/2×45 = 341.52 kW
Pjs = Kx×Pe =0.85×341.52 = 290.29kW
Qjs = Pjs× tgφ=290.29×1.33 = 386.09kvar
(2)、钢筋调直机
Kx = 0.65 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.65×44 = 28.6 kW
Qjs = Pjs× tgφ=28.6×1.02 =29.17kvar
(3)、钢筋切断机
Kx = 0.65 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.65×42 =27.3 kW
Qjs = Pjs× tgφ=27.3×1.02 =27.85
(4)、钢筋弯曲机
Kx = 0.65 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.65×12 =7.8kW
Qjs = Pjs× tgφ=7.8×1.02 =7.96 kvar
(5)、砼输送泵
Kx = 0.75 Cosφ = 0.85 tgφ = 0.62
Pjs = 0.75×300 =225 kW
Qjs = Pjs× tgφ=225×0.62 =139.5 kvar
(6)、交流电焊机
Kx = 0.5 Cosφ = 0.4 tgφ = 2.29
将Jc =50%统一换算到Jc1 =100%的额定容量
Pn = Sn ×Cosφ = 38.6×0.4=15.44kW
Pe = n×(Jc/Jc1)1/2×Pn = 20×(0.5/1)1/2×15.44 = 218.32 kW
Pjs = Kx×Pe =0.5×218.32 = 109.16kW
Qjs = Pjs× tgφ=109.16×2.29 = 249.98kvar
(7)、碘光灯
Kx = 0.75 Cosφ = 0.85 tgφ = 0.62
Pjs = 0.75×20 = 15 kW
Qjs = Pjs× tgφ=15×0.62 = 9.3 kvar
(8)、高压钠灯
Kx = 0.6 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.6×6 = 3.6 kW
Qjs = Pjs× tgφ=3.6×1.02 = 3.67 kvar
(9)、桩机
Kx = 0.75 Cosφ = 0.8 tgφ = 0.75
Pjs = 0.75×2250=1687.5 kW
Qjs = Pjs× tgφ=1687.5×0.75 = 1265.63 kvar
(10)总的计算负荷计算，总箱同期系数取 Kx = 0.9
总的有功功率
Pjs = Kx×ΣPjs = 0.9×(290.29+28.6+27.3+7.8+225+109.16+15+3.6+1687.5) =2154.83kW
总的无功功率
Qjs = Kx×ΣQjs =0.9×(386.09+29.17+27.85+7.96+139.5+249.98+9.3+3.67+1265.63) = 1907.24kvar
总功率
Sjs = ( Pjs2+Qjs2 )1/2 = (2154.832+1907.242)1/2 = 2877.65 kVA
根据计算确定建设单位提供的施工用电的变压器的容量能满足整个工程施工的用电需求。
（五）配电系统图
1、附配电系统图；
2、确定总电箱到配电房（变压器房）和各级配电线路的导线的大小，并做好接地、接零与防雷，架设好配电线路。
（1）采用架空线必须采用绝缘铜线，严禁使用裸线，根据JGJ46─2005标准，现场除总线进线可采用架空线（BV或BLV）外，其余均采用五芯电缆，现场严禁使用四芯电缆外加一根PE线代替五芯电缆。
（2）架空线必须设在专用电杆上，严禁设在树木或脚手架上。
3、配电箱及开关箱的选择与布置。
（1）根据各区块及分级用电量的大小，选择配电箱及开关箱的规格型号。配电箱及开关箱是施工用电中最集中、最关键的用电设备，是安全用电的主要环节，必须认真选择与购买。
（2）根据工程总体施工平面布置分区块的情况，实行分级配电，每一区块可设置一级配电箱1只，根据功能要求分别设二、三级分配电箱和开关箱若干只。
4、施工现场照明的布置。施工现场照明对夜间施工或自然采光差的场所作业，既是工作条件，又是重要的安全保证；同时照明既要保证施工人员安全作业，又要保证照明系统安全可靠运行。
（1）照明设置：在工地需要照明的施工作业区、作业场所、料具堆场、道路、办公室、食堂和宿舍等均设一般、局部或混合照明，以保障作业和生活安全。
（2）照明器具的型号和防护等级必须与使用环境相适应，其质量应符合规范、标准的规定，室外灯具尽量采用防水型的太阳能灯具。
5、附施工用电配电系统图和施工临时用电平面布置图。
根据施工用电的区块划分和配电箱及开关箱的分级配置情况分别绘制施工用电配电系统图和施工临时用电平面布置图。
（六）配电房与外电保护
1、配电房应靠近电源，并应设在无灰尘、无蒸气、无腐蚀介质及无振动的地方。其成列的配电屏（盘）和控制屏（台）两端应与重复接地线及保护零线做电气连接。
2、不得在高、低压线路下方施工与搭建在建工程及临时设施，也不得堆放构件和材料等。在建工程（含脚手架）的外侧边缘与外电架空线路的边线之间必须保持安全操作距离，并必须采取防护措施，增设屏障、遮栏、围拦或保护网，悬挂醒目的警告标志牌。
（七）施工用电安全管理
1、必须贯彻“安全第一、预防为主”的方针，各级领导应重视安全，健全各级安全责任制，落实安全技术措施，杜绝违章指挥和违章操作行为。
2、加强对电气技工管理，电工必须持电气作业岗位证上岗，且经过安全术培训，考试合格后方可上岗。做好安全交底。
3、加强用电安全宣传，做好安全交底，增强全体施工人员电气安全知识，懂得并掌握触电急救的正确方法。
4、建立施工现场用电技术资料，检测数据信息库，做到每天一视，每周一检查，每月一维修，并做好相应记录。
5、机械设备的电器均应接地，并经过验收合格后方可使用，对电气设备（电源箱、电焊机、移动式及手持式电气设备）应加强管理、维修、保养。
6、施工用电严格应按临时用电施工方案实施，若有变动应征得设计人员签字认可，施工完毕后应绘制实际平面布置图，间距应符合安全要求。
7、架设临时电源线，施工现场应专人管理，必须经项目经理或项目技术负责人签发审批单，加强对施工现场电气设备日常检查，并记录在案。
8、认真贯彻执行电气标准和法规，采取相应临时用电技术措施：
（1）、加强现场用电管理，通过合理布局，接入补偿电容器提高功率因数。
（2）、注意平衡施工用电线路三相负荷平衡，禁止一切擅自接线破坏三相负荷平衡。
9、做好环境控制，做到周边有警示性标志，与高压线的距离应符合安全要求，设备布置应合理，尽量避免布置在潮湿、多烟雾及炎热、高温、周围有导电体及危险品存在的环境中。
10、用电设备使用后应及时切断电源。
（八）电气防火措施
1、各电气设备及电线的主要部件应采取相应绝缘保护和接地、接零保护。
2、装设短路漏电保护装置，接线箱应有明显分断点，做到“一机一闸一保护”。
3、电器位置应尽量避开易燃易爆物品，并采取相应可靠的防火措施。
4、配电箱、开关箱四周严禁堆放杂物，易燃品，应配置砂箱和绝缘灭火器，并应具有二人操作场地，且道路保持畅通，使用中严禁设备超负荷工作，保证正常运转。
5、正确按器具说明书使用电热设备，施工照明应安全、可靠。
6、电器设备着火，应立即切断电源，并用黄砂灭火，严禁用水来灭火。
7、电杆及危险场所用电应有安全防护措施。
8、现场应制订和认真执行防火制度，且配置相应电气灭火设施。
9、高层建筑工地设置专用消防水泵或与施工合用水泵，其电源线应专线敷设。
10、750W大功率照明灯具应设支架支撑，照明灯具下方不得堆放可燃物品，其距可燃构件或可燃物的垂直距离与水平距离，均必须在50㎝以上，电源引入线必须有隔热防护措施。
（九）应急响应及预案
1、一旦发生触电事故，第一发现人应立即切断电源，或用不导电物体使触电人尽快脱离带电体。第一发现人切勿直接接触伤员，防止自身触电而影响抢救工作的进行。目击者应一边救人一边大声呼救，内容要明确，说明事故发生地点情况，尽快通知项目经理和安全领导小组赶往现场，领导小组立即通知医院并封锁现场，派专人关闭现场电源，防止其他人员再次发生触电危险。
2、医疗救护小组成员在救护车没有赶到之前准备木板让伤员平躺，严密观察，如伤员发生休克或神志不清，应呼叫伤员，轻拍伤员，严禁摇动伤员头部。
3、若伤者伤势过重，呼吸停止，心跳还有，就地平躺解开衣扣，立即口对口进行人工呼吸；若呼吸和心跳均停止，在人工呼吸的同时实施胸外心脏按压，以建立呼吸循环，恢复全身器官的缺氧供应，在医务人员来之前救治不能终止。
4、处理电击伤时，还有注意有没有其他损伤，如触电后弹离电源或从高空跌下并发脑外伤、内脏破裂、骨折等，如有外伤、和烧伤均需同时治疗，分析重点，通知或送往医院。
5、发生火灾后，立即切断电源，用灭火器进行灭火。采用就近原则运用灭火器材扑灭火源，操作者在灭火过程中应站在上风位置。
6、在火势难以控制情况下，立即向项目部领导汇报，并及时拨打火警119，急救中心120，报警人员应向消防部门详细报告火灾的现场情况，包括火场位置，燃烧物品，人员围困状况，项目部安全领导小组协助消防队制定灭火方案，进行灭火。
7、火灾扑灭后，现场指挥人员全面细致的检测火场，彻底消灭余火。
（十）、现场恢复
1、对于触电事故，要对现场所有用电设施进行排查，对电动器具进行绝缘电阻测试，对施工人员进行安全技术交底和安全用电常识教育，对事故进行通报。
2、对于火灾事故，物资部门对现场所有损坏设备设施进行维修和更换，尽快恢复工程施工，最后经过公司，监理和项目部对临时用电系统进行验收方能送电恢复施工。
