人教版八年级下册物理作图题试卷综合测试(Word版含答案).doc

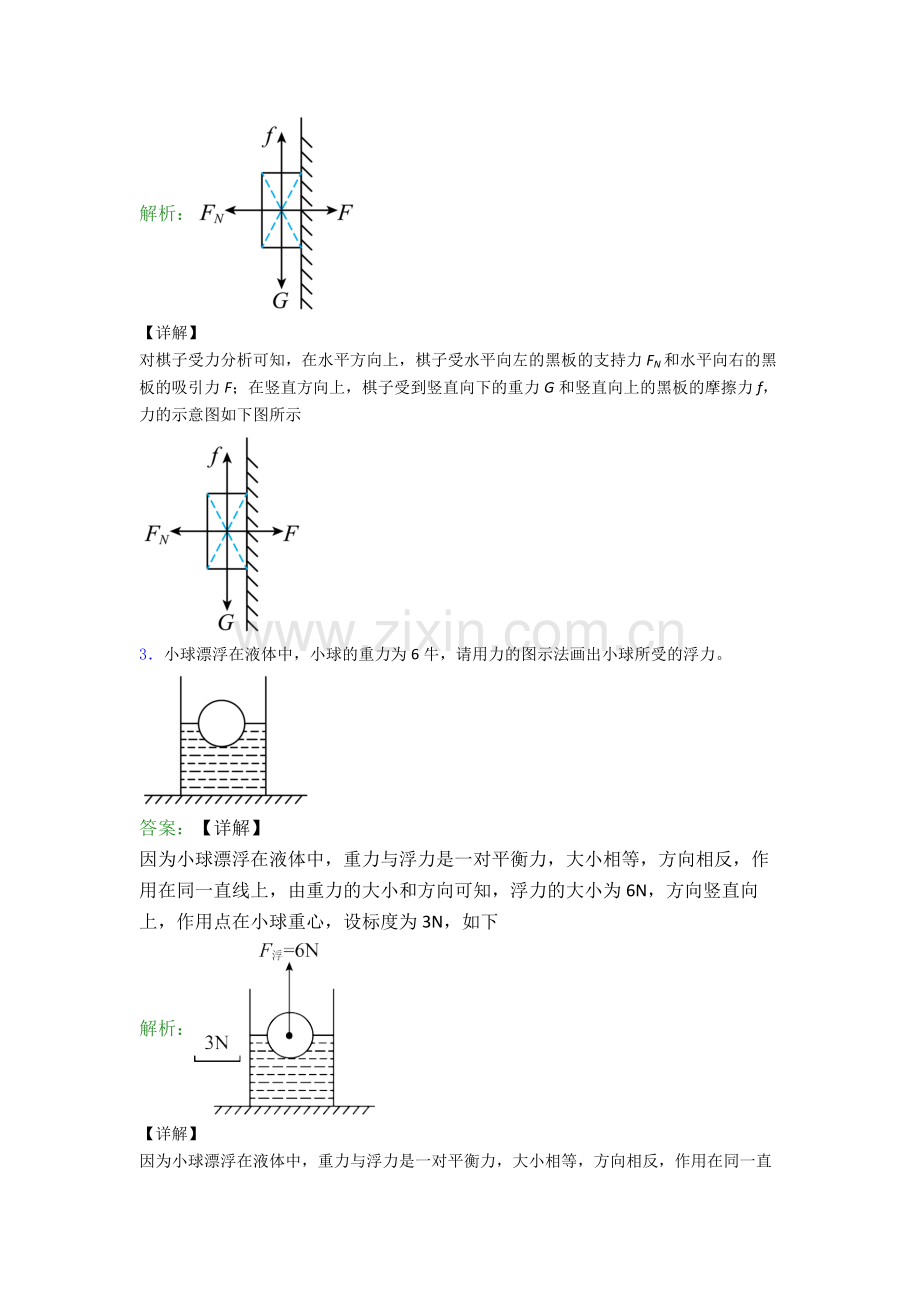

人教版八年级下册物理作图题试卷综合测试（Word版含答案）1如图所示，物体沿斜面匀速下滑，请画出它所受重力、摩擦力和支持力的示意图。答案：【详解】沿斜面匀速下滑的物体受竖直向下的重力，垂直于斜面向上的支持力，平行于斜面向上的滑动摩擦力，力的示意图如图所示：解析：【详解】沿斜面匀速下滑的物体受竖直向下的重力，垂直于斜面向上的支持力，平行于斜面向上的滑动摩擦力，力的示意图如图所示：2如图所示，一重力为G的棋子被吸附在竖直的磁性黑板上，请作出该静止的棋子所受力的示意图。答案：【详解】对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示解析：【详解】对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示3小球漂浮在液体中，小球的重力为6牛，请用力的图示法画出小球所受的浮力。答案：【详解】因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下解析：【详解】因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下4重为6牛的小球漂浮在液面上，用力的图示法在图中画出它受到的浮力F浮。答案：【详解】因为重力和浮力是一对平衡力，由题可知，重力为6N，所以浮力大小是6N，方向与重力方向相反，竖直向上，且作用在同一直线上，设定标度为3N，小球受到的浮力F浮的图示如下图所示：解析：【详解】因为重力和浮力是一对平衡力，由题可知，重力为6N，所以浮力大小是6N，方向与重力方向相反，竖直向上，且作用在同一直线上，设定标度为3N，小球受到的浮力F浮的图示如下图所示：5如图，木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，作出木块所受摩擦力的示意图。答案：【详解】木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，处于平衡状态，故受到的摩擦力的方向水平向左，大小为f=F=2N作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示：解析：【详解】木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，处于平衡状态，故受到的摩擦力的方向水平向左，大小为f=F=2N作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示：6在图中画出活塞式抽水机的摇杆的动力F1的力臂l1及阻力F2。答案：【详解】先延长F1的作用线，从支点O作F1作用线的垂线，垂线段为动力臂l1；将抽水机的摇杆看成杠杆，由图知，O为支点，动力F1使杠杆逆时针转动，作用在B点的力阻碍杠杆的转动，方向竖直向上，由此画解析：【详解】先延长F1的作用线，从支点O作F1作用线的垂线，垂线段为动力臂l1；将抽水机的摇杆看成杠杆，由图知，O为支点，动力F1使杠杆逆时针转动，作用在B点的力阻碍杠杆的转动，方向竖直向上，由此画出阻力F2；如图所示：7请在图中画出杠杆受到的阻力F2，并画出使杠杆在图示位置平衡最小的动力F1，保留作图痕迹。答案：【详解】由图可知，杠杆所受的阻力为物体给杠杆竖直向下的拉力，经过杠杆的重心做竖直向下的有向线段即为阻力的示意图；因为杠杆处于平衡状态，要使杠杆所受的力最小，即力臂最大，最大力臂就是连接支点和力的解析：【详解】由图可知，杠杆所受的阻力为物体给杠杆竖直向下的拉力，经过杠杆的重心做竖直向下的有向线段即为阻力的示意图；因为杠杆处于平衡状态，要使杠杆所受的力最小，即力臂最大，最大力臂就是连接支点和力的作用点的线段，所以连接OA，过A点做OA的垂线，该垂线即为最小力的作用线，因为杠杆所受阻力和动力使杠杆转的方向相反，所以最小力应该是垂直于OA向上，如图所示：8如图所示是一把椅子的侧视图，请画出以椅子前腿着地点O为支点，使椅子向前翻转的最小力F及其力臂L。答案：【详解】根据杠杆的平衡条件可知，当动力臂越长时越省力，最长的力臂即支点与作用点的连线，即O到椅子最上端的点之间的连线作为力臂时，动力臂是最大的，然后根据力臂的画法作垂直于力臂的作用力即可。如图所解析：【详解】根据杠杆的平衡条件可知，当动力臂越长时越省力，最长的力臂即支点与作用点的连线，即O到椅子最上端的点之间的连线作为力臂时，动力臂是最大的，然后根据力臂的画法作垂直于力臂的作用力即可。如图所示：9如图甲是一种活塞式抽水机的示意图，其中手柄AOB是一个杠杆，图乙是其简化示意图。请在图乙中画出：（1）作用在A点的最小动力F1及力臂l1；（2）阻力F2的力臂l2。答案：【详解】（1）由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图。解析：【详解】（1）由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图。（2）从支点O作阻力F2作用线的垂线，支点到垂足的距离为阻力臂l2；如图所示：10下图中杠杆 OA 处于平衡状态，请在图中画出动力F 的力臂L。答案：【详解】首先沿F的方向做出F作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂。如图所示：解析：【详解】首先沿F的方向做出F作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂。如图所示：11画出人站在地面利用如图滑轮组提升重物的正确绕线。答案：【详解】要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，绳子接到定滑轮的下端的挂钩，依次绕过动滑轮、定滑轮后，接到人的手上，如下图所示：解析：【详解】要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，绳子接到定滑轮的下端的挂钩，依次绕过动滑轮、定滑轮后，接到人的手上，如下图所示：12利用滑轮设计一个升降装置，将其安装在房面上，通过它来把收割的麦子吊上房晾晒。请在方框内画出你的设计示意图。答案：【详解】可以利用一个定滑轮和一个动滑轮组成的滑轮组，人站在阳台上将麦子提上楼来，拉力的方向向上，故将绳子一端先连接在动滑轮的钩上，依次绕过上面的定滑轮和下面的动滑轮，如下图所示：解析：【详解】可以利用一个定滑轮和一个动滑轮组成的滑轮组，人站在阳台上将麦子提上楼来，拉力的方向向上，故将绳子一端先连接在动滑轮的钩上，依次绕过上面的定滑轮和下面的动滑轮，如下图所示：13小女孩要用如图装置提起重物，请画出该滑轮组达到此要求最省力的绕线方式。答案：【详解】要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起。如图所示：解析：【详解】要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起。如图所示：14如图所示，用滑轮组提升重物，画出最省力的绕法，在绳的末端画出力的方向，并用符号F标注。答案：【详解】图中滑轮组由一个定滑轮和两个动滑轮组成，从定滑轮开始，由里向外依次绕线有4段绳子通过动滑轮时最力，如图所示解析：【详解】图中滑轮组由一个定滑轮和两个动滑轮组成，从定滑轮开始，由里向外依次绕线有4段绳子通过动滑轮时最力，如图所示15在图中按最省力的要求，画出滑轮组绳子的绕法。答案：【详解】当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重，绳子固定在动滑轮的钩子上，依次绕过定滑轮、动滑轮、定滑轮、动滑轮，此时最省力，如下图所示：解析：【详解】当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重，绳子固定在动滑轮的钩子上，依次绕过定滑轮、动滑轮、定滑轮、动滑轮，此时最省力，如下图所示：
