1、人教版八年级物理下册作图题试卷专题练习(word版1如图所示,一粗糙水平传送带始终顺时针匀速转动,请作出物体刚放上传送带时所受的摩擦力f的示意图。答案:【详解】一粗糙水平传送带始终顺时针匀速转动,物体刚放上传送带时由于惯性,物体要保持原来的静止状态,物体相对于传送带有向左运动的趋势,故物体所受的摩擦力水平面右,将力的作用点画在物体的重心上,物体解析:【详解】一粗糙水平传送带始终顺时针匀速转动,物体刚放上传送带时由于惯性,物体要保持原来的静止状态,物体相对于传送带有向左运动的趋势,故物体所受的摩擦力水平面右,将力的作用点画在物体的重心上,物体刚放上传送带时所受的摩擦力f的示意图如下所示:2如图所
2、示,一物体以某一速度冲上表面粗糙的固定斜面,请画出物体在上滑过程中所受力的示意图。(力的作用点画在物体的中心)答案:【详解】物体一定受到竖直向下的重力作用,冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力,同时还会受到斜面对它的支持力,方向垂直于斜面向上。过物体的中心,分别沿各力的方向画一条有向线段,并分别用G解析:【详解】物体一定受到竖直向下的重力作用,冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力,同时还会受到斜面对它的支持力,方向垂直于斜面向上。过物体的中心,分别沿各力的方向画一条有向线段,并分别用G、f和F表示,如图3用 20 牛的水平推力将重力为 18 牛的物体压在竖直墙壁上,物体保持

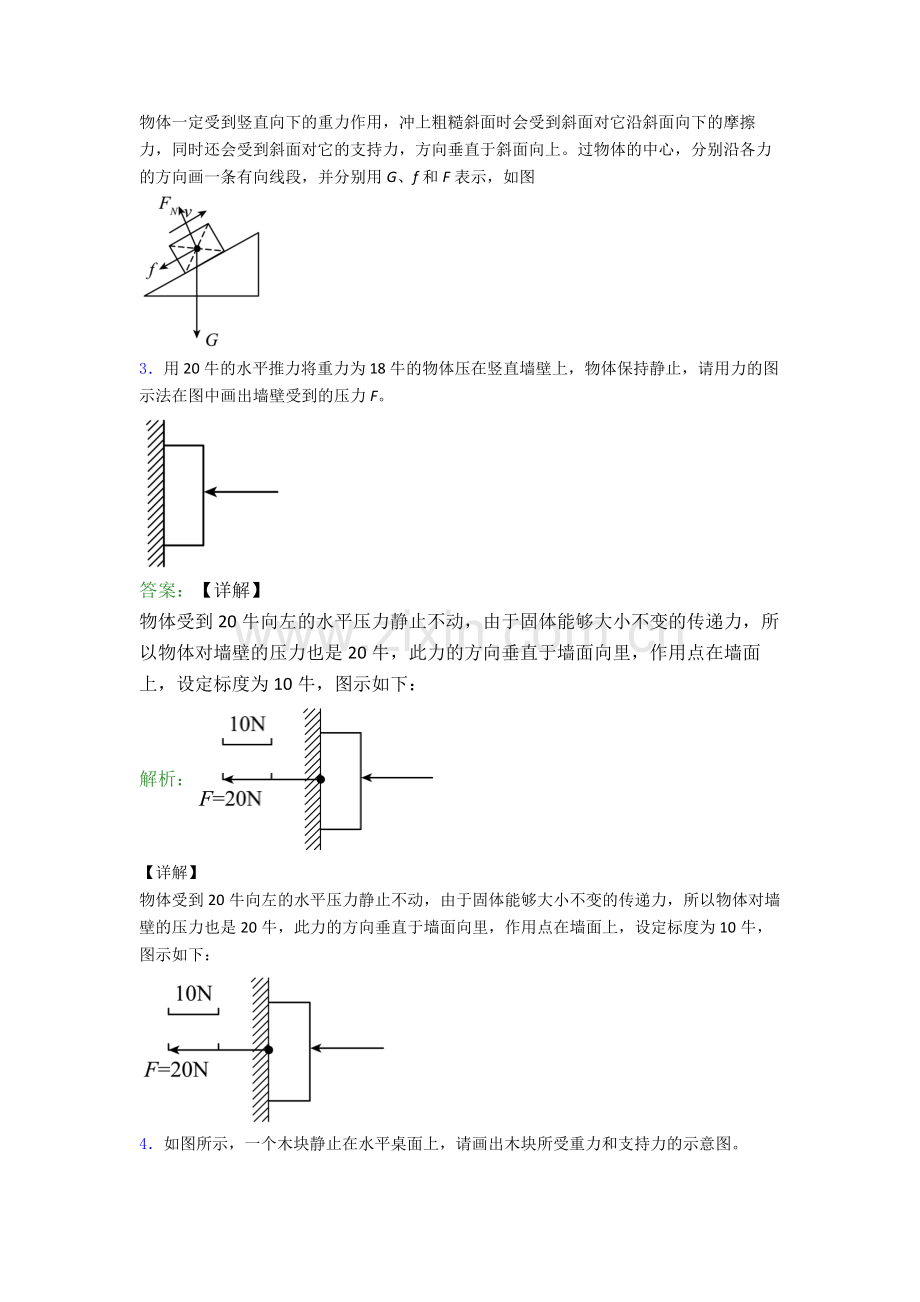

3、静止,请用力的图示法在图中画出墙壁受到的压力 F。答案:【详解】物体受到20牛向左的水平压力静止不动,由于固体能够大小不变的传递力,所以物体对墙壁的压力也是20牛,此力的方向垂直于墙面向里,作用点在墙面上,设定标度为10牛,图示如下:解析:【详解】物体受到20牛向左的水平压力静止不动,由于固体能够大小不变的传递力,所以物体对墙壁的压力也是20牛,此力的方向垂直于墙面向里,作用点在墙面上,设定标度为10牛,图示如下:4如图所示,一个木块静止在水平桌面上,请画出木块所受重力和支持力的示意图。答案:【详解】如图物体静止在水平方向上,处于平衡态,在竖直方向上满足二力平衡,即竖直向下的重力大小等于竖直向
4、上的支持力,如下图所示解析:【详解】如图物体静止在水平方向上,处于平衡态,在竖直方向上满足二力平衡,即竖直向下的重力大小等于竖直向上的支持力,如下图所示5如图,木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动,作出木块所受摩擦力的示意图。答案:【详解】木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动,处于平衡状态,故受到的摩擦力的方向水平向左,大小为f=F=2N作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示:解析:【详解】木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动,处于平衡状态,故受到的摩擦力的方向水平向左,大小为f=F=2N作图时应注意表示摩擦力的线段与表
5、示拉力的线段等长。如图所示:6画出图中F2的力臂,并在B点画出使杠杆平衡时最省力的力F1。答案:【详解】反向延长力F2的作用线,从支点向力的作用线引垂线段,垂线段的长即为力臂L2;由题意知,最长的动力臂为OB,连接OB即为最长动力臂,又因为F2使杠杆沿顺时针转动,所以F1应使杠杆沿逆时针转解析:【详解】反向延长力F2的作用线,从支点向力的作用线引垂线段,垂线段的长即为力臂L2;由题意知,最长的动力臂为OB,连接OB即为最长动力臂,又因为F2使杠杆沿顺时针转动,所以F1应使杠杆沿逆时针转动,因此F1方向应垂直OB向上,如图所示: 。7图甲是拍照时用的自拍杆,可以简化为图乙中以O为支点的杠杆,请你
6、在图乙中画出:(1)阻力F2的力臂l2;(2)作用在A点的最小动力F1及其力臂l1。答案:【详解】(1)过支点O向阻力作用线作垂线段,即为阻力F2的力臂l2;(2)在阻力、阻力臂一定的情况下,要使动力最小,由杠杆平衡条件可知动力臂需要最长,则由图知OA为最长的动力臂l1;阻力为手机解析:【详解】(1)过支点O向阻力作用线作垂线段,即为阻力F2的力臂l2;(2)在阻力、阻力臂一定的情况下,要使动力最小,由杠杆平衡条件可知动力臂需要最长,则由图知OA为最长的动力臂l1;阻力为手机对杆的压力,方向向下,所以为了使自拍杆平衡,则动力的方向应该向上;因动力与动力臂垂直,则过A点作垂直于OA向上的力,即为
7、施加在A点的最小动力F1,如图所示8如图所示,用杠杆(自重忽略不计)将重物吊起,O点是支点。请画出动力F1的力臂和阻力F2的示意图。答案:【详解】延长力F1的作用线,从支点O向F1的作用线引垂线段,垂线段的长即为其力臂l1;杠杆受到的阻力是物体对杠杆的拉力,方向竖直向下,作用点在杠杆上,由此画出阻力F2的示意图。如图所示:解析:【详解】延长力F1的作用线,从支点O向F1的作用线引垂线段,垂线段的长即为其力臂l1;杠杆受到的阻力是物体对杠杆的拉力,方向竖直向下,作用点在杠杆上,由此画出阻力F2的示意图。如图所示:9如图所示,是起重机将货物吊起的情景。O为支点,F1为动力,F2为阻力。请你画出F1
8、、F2的力臂l1、l2。答案:【详解】已知图中支点为O点,分别从支点作动力和阻力的作用线的垂线,则垂线段的长即为动力臂L1和阻力臂L2,如下图解析:【详解】已知图中支点为O点,分别从支点作动力和阻力的作用线的垂线,则垂线段的长即为动力臂L1和阻力臂L2,如下图10按要求完成下列作图:如图所示,杠杆OB在动力F1作用下处于静止状态,请你画出阻力F2及阻力臂L2。(_)答案:【详解】阻力为由于物体的重而产生的拉力,所以从B点竖直向下画出F2;力臂为支点到力的作用线的距离,所以从O点向F2或其延长线作垂线,垂线段即为力臂L2,如图所示: 。解析:【详解】阻力为由于物体的重而产生的拉力,所以从B点竖直
9、向下画出F2;力臂为支点到力的作用线的距离,所以从O点向F2或其延长线作垂线,垂线段即为力臂L2,如图所示: 。11如图所示,画出人站在地面上向下拉绳的绕法。答案:【详解】由题意知,人站在地面上向下拉绳,拉力方向应向下,所以绳子一端应固定在定滑轮上,从动滑轮绕起 ,如图所示:解析:【详解】由题意知,人站在地面上向下拉绳,拉力方向应向下,所以绳子一端应固定在定滑轮上,从动滑轮绕起 ,如图所示:12如图,请你用笔画线代表绳子画出既省力又能改变力的方向的绕线方法。答案:【详解】由题意知,拉力方向应向下,故绳子先连接定滑轮的下端的挂钩,然后依次绕过动滑轮、定滑轮,如图所示:解析:【详解】由题意知,拉力
10、方向应向下,故绳子先连接定滑轮的下端的挂钩,然后依次绕过动滑轮、定滑轮,如图所示:13如图所示,以笔代线组装成最省力的滑轮组。答案:【详解】要组装成最省力的滑轮组,则绕过动滑轮的绳子段数最多,绳子应先固定在动滑轮的挂钩上,然后依次绕过各滑轮,此时由五段绳子承担物重,如图所示:解析:【详解】要组装成最省力的滑轮组,则绕过动滑轮的绳子段数最多,绳子应先固定在动滑轮的挂钩上,然后依次绕过各滑轮,此时由五段绳子承担物重,如图所示:14(1)如图所示,图甲是某人沿斜坡滑雪的示意图,请在图乙中画出该人所受重力G、支持力N和阻力f的示意图;_ (2)如图所示,某人在A处提起物体,请在图中画出最省力的绳子绕法
11、。_答案:【详解】(1)1该人受到的重力方向竖直向下,作用点在重心,所受支持力方向垂直于斜面向上,作用点画在重心,阻力f的方向与相对运动方向相反,故方向沿斜面向上,作用点画在重心上,故解析: 【详解】(1)1该人受到的重力方向竖直向下,作用点在重心,所受支持力方向垂直于斜面向上,作用点画在重心,阻力f的方向与相对运动方向相反,故方向沿斜面向上,作用点画在重心上,故画出该人所受重力G、支持力N和阻力f的示意图如图所示(2)2从动滑轮上挂钩开始,依次绕过定滑轮和动滑轮,绳端回到人的手中,则提升物体绳子段数为3,是最省力的绕法,如图所示15在图中按最省力的要求,画出滑轮组绳子的绕法。答案:【详解】当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重,绳子固定在动滑轮的钩子上,依次绕过定滑轮、动滑轮、定滑轮、动滑轮,此时最省力,如下图所示:解析:【详解】当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重,绳子固定在动滑轮的钩子上,依次绕过定滑轮、动滑轮、定滑轮、动滑轮,此时最省力,如下图所示:
