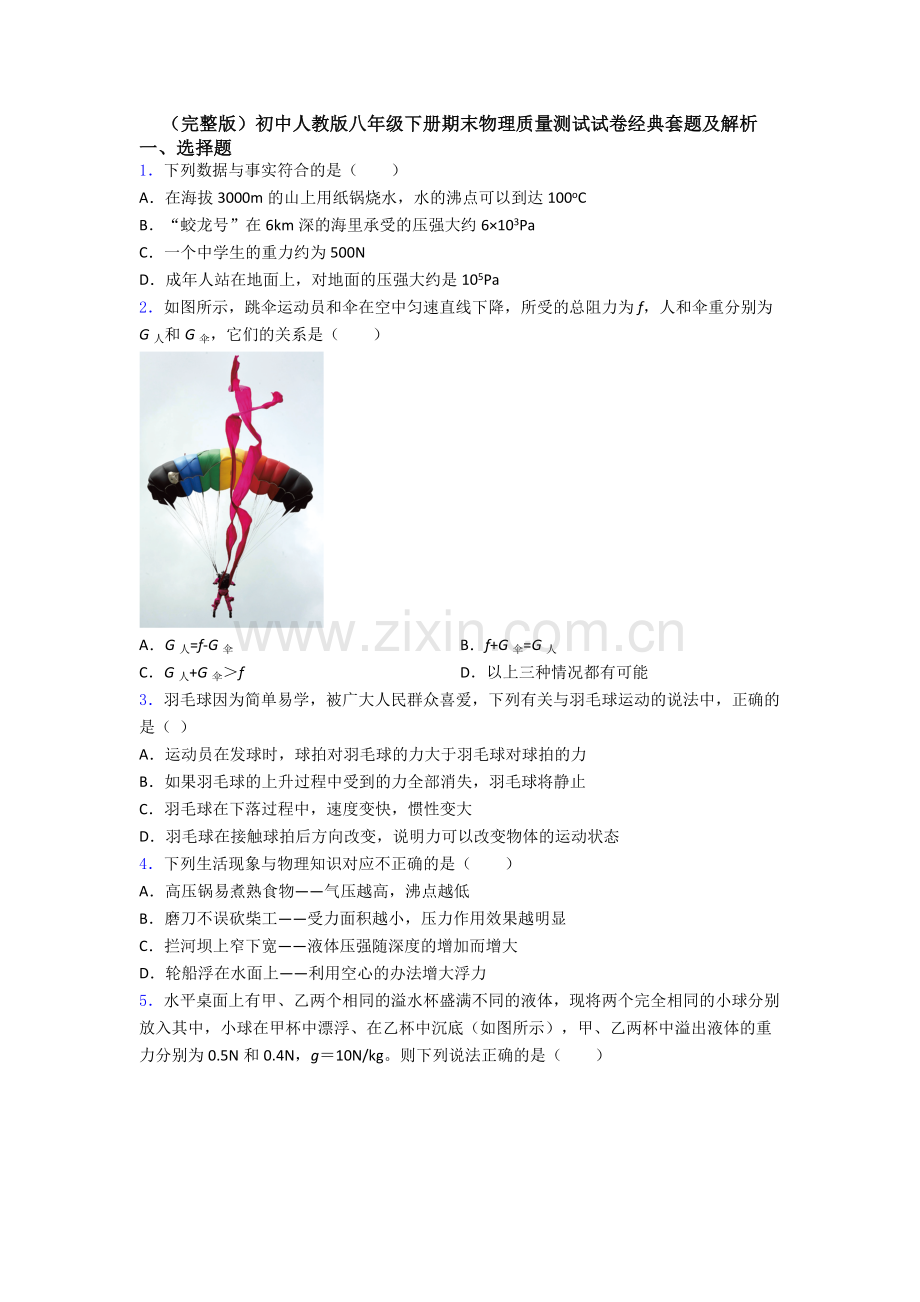

（完整版）初中人教版八年级下册期末物理质量测试试卷经典套题及解析
一、选择题
1．下列数据与事实符合的是（　　）
A．在海拔3000m的山上用纸锅烧水，水的沸点可以到达100oC
B．“蛟龙号”在6km深的海里承受的压强大约6×103Pa
C．一个中学生的重力约为500N
D．成年人站在地面上，对地面的压强大约是105Pa
2．如图所示，跳伞运动员和伞在空中匀速直线下降，所受的总阻力为f，人和伞重分别为G人和G伞，它们的关系是（　　）

A．G人=f-G伞 B．f+G伞=G人
C．G人+G伞＞f D．以上三种情况都有可能
3．羽毛球因为简单易学，被广大人民群众喜爱，下列有关与羽毛球运动的说法中，正确的是（ ）
A．运动员在发球时，球拍对羽毛球的力大于羽毛球对球拍的力
B．如果羽毛球的上升过程中受到的力全部消失，羽毛球将静止
C．羽毛球在下落过程中，速度变快，惯性变大
D．羽毛球在接触球拍后方向改变，说明力可以改变物体的运动状态
4．下列生活现象与物理知识对应不正确的是（　　）
A．高压锅易煮熟食物——气压越高，沸点越低
B．磨刀不误砍柴工——受力面积越小，压力作用效果越明显
C．拦河坝上窄下宽——液体压强随深度的增加而增大
D．轮船浮在水面上——利用空心的办法增大浮力
5．水平桌面上有甲、乙两个相同的溢水杯盛满不同的液体，现将两个完全相同的小球分别放入其中，小球在甲杯中漂浮、在乙杯中沉底（如图所示），甲、乙两杯中溢出液体的重力分别为0.5N和0.4N，g＝10N/kg。则下列说法正确的是（　　）

A．小球的质量为40g
B．甲杯中液体的密度小于乙杯中液体的密度
C．放入小球后，甲杯对桌面的压力增大0.1N
D．放入小球后，乙杯对桌面的压力增大0.1N
6．在探究“杠杆平衡条件”的实验中，杠杆在力F作用下水平平衡，如图所示，现将弹簧测力计绕B点从位置a转到位置b过程中，杠杄始终保持水平平衡，则拉力F的变化情况是（　　）

A．一直变小 B．一直不变 C．一直变大 D．先变小后变大
7．如图所示，水平面上有一底面积200cm2，高12cm的圆柱形薄壁容器，容器中装有质量为2kg的水。现将一个质量分布均匀，底面积100cm2，体积500cm3的物体A（不吸水）放入容器中，A漂浮在水面上，且浸入水中的体积为总体积的。再在A的上方放一个物体B，使A刚好浸没于水中（B不浸入）。则下列说法正确的是（　　）

A．物体A的密度为0.6g/cm3
B．物体B的质量为200g
C．物体A从漂浮到刚好漫没，物体A下降的距离是1.5cm
D．物体A从漂浮到刚好浸没，水对容器底部增大的压力为2N
8．如图，轻质弹簧竖直放置，下端固定于地而，上端位于O点时弹簧恰好不发生形变，现将一小球放在弹簧上端，再用力向下把小球压至图中A位置后由静止释放，小球将竖直向上运动并脱离弹簧，不计空气阻力，则小球（ ）

A．运动至最高点时，受平衡力作用
B．被释放瞬间，所受重力大于弹簧弹力
C．从O点向上运动过程中，重力势能转化为动能
D．从A点向上运动过程中，动能先增大后减小
二、填空题
9．足球运动员争抢“头球”时，用力顶球，球向外飞出，这说明力可以改变物体的______，同时运动员的头部有疼痛感，这说明力的作用是______的，被顶出的足球在空中能继续向前运动，是由于足球具有______，在飞行过程中足球受力______（选填“平衡”或“不平衡”），由于受到______力，足球最终将落回地面。
10．如图所示，是孙老师在物理课堂上做的一个演示实验：把一个生鸡蛋A快速地向另一个完全一样的静止的生鸡蛋B撞去（用同一部分撞击），结果每次都是______（选填“A”或“B”）鸡蛋被撞破，A对B的作用力______（选填“大于”或“等于”或“小于”）B对A的作用力。

11．小李同学做了如图所示的三个实验，用来研究压力产生的作用效果。甲：将一小桌平放在细沙上；乙：再在小桌上放一重物；丙：将小桌倒放在细沙上并放上同一重物。

（1）比较甲、乙两种情况，说明当受力面积一定时，压力越大，压力作用效果越______；
（2）比较乙、丙两种情况，说明当压力一定时，受力面积越大，压力作用效果越______。（选填“明显”或“不明显”）
12．如图是“探究物体动能大小与哪些因素有关”的实验示意图（A为小球，B 为木块）。在探究小球动能大小与速度的关系时，应保持小球的_______不变，让小球从斜面的不同高度处滚下，通过观察木块被推开的距离来反映小球动能的大小，通过本次实验探究可知，开车时要注意不能________（选填“超速”或“超载”）。

13．用铝箔纸折成一只小船，纸船可漂浮在水面上；若将此铝箔纸揉成一团，纸团会沉入水底，纸船受到的浮力______（选填“小于”“大于”或“等于”）纸团受到的浮力。若纸船的质量为5g，则它漂浮时受到的浮力为______N。（g取10N/kg）
14．如图甲所示是传统的“H”形地下通道，通道A与通道B的空气流速相等，过道位置空气难以流通。为解决地下过道的通风问题，某同学设计了如图乙所示的方案，通道一侧靠近地下过道的墙面向通道凸起，当有风沿箭头方向从外面吹入地下通道时，地下过道靠近通道A处的空气流速 ______靠近通道B处的空气流速，使通道A处气压 ______（以上两空选填“大于”、“小于”或“等于”）通道B处气压，过道中的空气向 ______（选填“左”或“右”）侧流动。

15．建筑工人常常利用如图的重垂线检测墙体是否竖直，这是利用重力方向是______的原理，图中的墙体向______（选填“左”或“右”）倾斜；如图所示，人们用木棒撬石块（OA=OB），在C点沿不同方向施加作用力F1或F2或F3，这三个力的大小关系是______ 。

16．如图所示，大石头质量为0.6t，一辆叉车用10s将大石头沿竖直方向匀速提升1m，后再用5s将大石头沿水平方向匀速移动2m，在此过程中叉车克服大石头重力做的功是 ______J，整个过程的功率是 ______W。

三、解答题
17．在图中，物体A静止在斜面上，对斜面的压力为6牛，请用力的图示法画出物体对斜面的压力F。

18．如图所示，用杠杆（自重忽略不计）将重物吊起，O点是支点。请画出动力F1的力臂和阻力F2的示意图。

19．如图所示，某人用滑轮组提起物体，请在图中画出滑轮组最省力的绕线方式。

20．某同学在探究“物体所受重力大小与物体质量的关系”的实验记录如下表：
实测物体
物体质量m（kg）
重力G（N）
比值G/m（N/kg）
物体1
0.1
0.98
9.8
物体2
0.2
1.96
9.8
物体3
0.3
2.94
9.8
（1）在实验过程中，需要的两个测量工具是___________、___________。
（2）分析表中实验数据，可以得出的结论是：物体的重力和质量成___________比，你判断的依据是___________。
（3）在图中，以质量为横坐标，重力为纵坐标，根据表格中的数据，画出重力与质量之间关系的图线。___________

（4）该小组的同学在继续探究“影响物体重力大小的因素”实验中，进行了 “物体重力的大小跟物体形状是否有关”的探究实验，他们用橡皮泥为实验对象，用小刀将橡皮泥雕刻成各种形状进行实验，实验数据如表所示。
被测物体
形状
重力
橡皮泥
正方体
4.8 N
球
4.2 N
三棱锥
3.6 N
他们分析实验数据得出的实验结论是：物体重力的大小与物体的形状有关。这个结论是___________（填“正确”或“错误”）的，依据是：___________。
21．小宇用如图甲所示的装置“探究影响滑动摩擦力大小的因素”实验中，用弹簧测力计沿水平方向拉动木块，使其做匀速直线运动，小华记录的部分实验数据如下表；

序号
木块放置情况
接触面情况
接触面所受压力
弹簧测力计示数
1
平放
木板
4
1.2
2
平放
木板
6
1.8
3
平放
木板
8
2.4
4
平放
棉布
6
2.4
5
平放
毛巾
6
2.8
（1）在实验操作中，用弹簧测力计沿水平方向拉动木块，使其做匀速直线运动，这样做的目的是________；
（2）通过分析序号为_______的三组实验数据可得：滑动摩擦力大小与接触面的粗糙程度有关；
（3））小字在探究“滑动摩擦力的大小与压力的关系”时，利用上表中序号为第1和第4 次的实验数据比较得出；“压力越大，滑动摩擦力就越大”的结论。你认为他这样做对吗？_______，理由是；_______。
（4）分析序号为1、2、3 的三组实验数据可得：滑动摩擦力的大小与接触面所受压力大小的关系式是_________。
（5）某次实验中拉动木块由静止到匀速直线运动的过程中，弹簧测力计对木块的拉力随时间 的变化图像如图乙所示，其中 木块处于静止状态，分析图像可知：要使木块由静止开始运动，至少要用______N 的水平拉力拉木块； 如果实验时木块受的拉力是1.8N，下列对木块所处状态的判断，正确的是_______。
A．始终静止 B．始终做匀速直线运动
C．静止或匀速直线运动 D．条件不足，无法判断
（6）实验过程中，弹簧测力计的示数不容易稳定，可能的原因是_________。
二
22．在研究液体压强的实验中，小强进行了如图所示的操作：

（1）实验前，应调整U形管压强计，使左右两边玻璃管中的液面___________；要研究液体的压强与某个因素的关系，需要先控制其他几个因素不变，这种实验探究方法称作___________法；
（2）甲图与___________图进行对比是探究液体压强与深度的关系，由图可得出结论：同种均匀液体中，深度越深，压强越___________；
（3）要探究液体压强与盛液体的容器形状是否有关，应选择___________图与丁图进行对比，由图可得出结论：液体压强与盛液体的容器的形状___________；
（4）在丙图中，固定U形管压强计金属盒的橡皮膜在盐水中的深度，使金属盒处于向上、向下、向左、向右等方位，这是为了探究同一深度处，液体向________的压强大小的关系；乙图与丙图进行对比可知，深度相同时，液体密度越大，液体压强越___________。
二
23．图是小丽在“探究同一物体所受的浮力大小与哪些因素有关”的实验过程。图甲、乙、丙容器中装的液体是水，图丁容器中装的液体是酒精，四个图中弹簧测力计下面用细线吊着的是同一物体A，F1、F2、F3、F4分别是图甲、乙、丙、丁中弹簧测力计的示数。请回答下列问题：

（1）图甲中，弹簧测力计的示数F1=______N。图丙中，物体完全浸没在水中时所受的浮力为______N；
（2）分析图乙、丙两图实验数据可得结论：物体所受的浮力大小与________________有关；分析图________两图实验数据可得结论：物体所受的浮力大小与液体密度有关；
（3）水的密度为1.0×103kg/m3，由以上实验数据可计算出：物体A的体积为______m3，密度为________kg/m3；图丁中酒精的密度为__________kg/m3。
24．如图所示，在“研究物体动能与哪些因素有关”的实验中，将A、B、C三小球先后从同一装置的hA、hB、hC高处滚下（mA＝mB＜mC，hA＝hC＞hB）推动纸盒运动一段距离后静止；
（1）要研究动能与质量的关系，我们要选择______两图来进行比较；实验结论是______；
（2）要研究动能与速度的关系，我们应该选择______两图来进行实验；实验结论是______；
（3）观察纸盒被撞击后移动距离的长短，是为了判断______；若水平面绝对光滑，本实验将______（选填“能”或“不能”）达到探究目的；
（4）从图中可以看出，A、B、C三个小球刚到达水平面时，______球的动能最大。

25．小明和小华做“探究杠杆的平衡条件”实验。（所用钩码均相同）

（1）实验前，杠杆静止如图甲，则应将平衡母向___________（选填“左”或“右”）移动；调节杠杆在水平位置平衡的目的是___________。
（2）如图乙，杠杆在水平位置平衡。由此小明得出杠杆的平衡条件：动力×动力臂=阻力×阻力臂。小华认为他的结论不可靠，理由是___________。
（3）小华用图丙所示装置进行实验：在保持杠杆水平平衡的条件下，将弹簧测力计逐渐向右倾斜，弹簧测力计的示数会逐渐___________，其原因是阻力和阻力臂一定时，动力臂___________（选填“变大”或“变小”）。
（4）小华继续研究杠杆的机械效率。在点悬挂总重为的钩码，弹簧测力计在A点施加竖直向上的拉力，使杠杆缓慢匀速上升，用刻度尺测出A、B两点上升的高度分别为、，则：
①杠杆机械效率的表达式为___________（用测量的物理量符号表示）；
②若只将测力计的作用点由A点移至点，仍将钩码提升相同的高度，不计摩擦，杠杆的机械效率将___________（选填“变大”“变小”或“不变”）。
26．在海滩案发现场留下了罪犯清晰的站立时脚印，公安人员立即用蜡浇铸了如图所示的一只脚的鞋模，蜡鞋模的平均厚度为3cm、质量为675g，侦察人员又在脚印旁边放一个平底圆柱形容器，并向容器内缓慢加入小钢珠，使圆柱形容器陷入沙地里的深度也刚好为3cm，并测出平底圆柱容器的底面积为20cm2，容器和钢珠的总质量为3.4kg。（ρ蜡＝0.9×103kg/m3）
(1)675g的蜡，它的体积为多少？
(2)圆柱形容器对沙滩的压强为多少？
(3)该罪犯的质量为多少kg。

27．深海软体机器鱼，是浙江大学团体发明的仿生机械体，2021年3月登上《自然》杂志封面。其身形轻柔灵动，质量仅150g，可在1×104m深的海底悬浮进行工作，在3.2×103m深的海水中游动速度达到5.2cm/s。（g=10N/kg，ρ海水=1.0×103kg/m3）求：
（1）机器鱼在3.2×103m深的海水中游动10s前进的距离；
（2）机器鱼受到海水的浮力；
（3）在1×104m深的海底正常工作时，机器鱼表面1cm2受到海水的压力。

28．小明家阳台上有一种升降晾衣架，如图所示，它是由4个定滑轮和2个动滑轮及横梁组成，拉动绳子的末端可以使晾衣架升降，假设在升降过程中衣架横梁始终保持水平。晾晒衣物时，小明在20s内将重70N的衣物匀速提起0.8m，小明对绳子的拉力为20N。求在这个过程中：
（1）所做的有用功多大？
（2）拉力所做的总功多大？
（3）拉力的功率多大？
（4）晾衣架的机械效率是多少？

【参考答案】
一、选择题
1．C
解析：C
【详解】
A．大气压强随海拔高度的增加而减小，水的沸点随气压的增加而升高，只有在标准大气压下水的沸点才是100 oC，海拔3000m的山上气压远小于标准大气压，所以此处水的沸点远低于100 oC。故A不符合题意；
B．海水的密度约1.03×103kg/m3，“蛟龙号”在6km＝6000m深的海里承受的压强大约

故B不符合题意；
C．中学生的质量在50kg左右，受到的重力大约为

故C符合题意；
D．成年人的体重在G=600N左右，双脚站立时与水平地面的接触面积在0.06m2左右，双脚对水平地面的压强约

故D不符合题意。
故选C。
2．A
解析：A
【详解】
跳伞运动员和伞在空中下降时，把伞和人看作一个整体，所受总阻力f竖直向上，所受重力G人和G伞竖直向下。由于整体是匀速直线下降，受到平衡力的作用，即阻力和重力平衡，因此三者关系是
G人+G伞=f
即
G人=f-G伞
f-G伞=G人
故选A。
3．D
解析：D
【详解】
A．运动员在发球时，球拍对羽毛球的力与羽毛球对球拍的力是一对相互作用力，二者大小相等，故A错误；
B．羽毛球在上升过程中处于运动状态，如果它受到的力全部消失，由牛顿第一定律可知，羽毛球将做匀速直线运动，故B错误；
C．惯性的大小只与物体的质量的有关，与速度无关，故C错误；
D羽毛球在接触球拍后方向改变，说明力可以改变物体的运动状态，故D正确。
故选D。
4．A
解析：A
【详解】
A．气压越高，液体的沸点越高，故A错误，符合题意；
B．由可知，在力不变的情况下，接触面积越小，则压力的作用效果越明显，砍柴更轻松，故B正确，不符合题意；
C．由可知，液体压强随深度的增加而增大，则修筑大坝时应上窄下宽，故C正确，不符合题意；
D．轮船内部空心，排开液体体积更多，则由可知可产生更大的浮力，故D正确，不符合题意。
故选A。
5．D
解析：D
【详解】
A．由于小球在甲杯漂浮，根据漂浮条件可知
G＝G排甲＝0.5N
小球的质量
m＝＝0.05kg＝50g
故A错误；
B．小球在甲杯漂浮，则ρ甲＞ρ球，小球在乙杯中下沉至沉底，则ρ乙＜ρ球，两种液体的密度：ρ甲＞ρ乙；故B错误。
C．放入小球后，小球在甲杯漂浮，浮力等于小球的重力，根据阿基米德原理可知，小球排开的液体的重力等于小球的重力，所以甲杯对桌面的压力不变，故C错误；
D．小球在乙杯中受到的浮力
F乙＝G排乙＝0.4N
排开的液体的重力为0.4N，小球的重力为0.5N，则放入小球后，乙杯对桌面的压力增大值为
ΔF＝G﹣G排＝0.5N﹣0.4N＝0.1N
故D正确。
故选D。
6．C
解析：C
【详解】
将弹簣测力计绕B点从位置a转到位置b过程中，杠杄始终保持水平平衡，力F的力臂越来越小，而挂A点的重物重力不变，对应的力臂大小也不变，由杠杆平衡条件得，拉力F的变化情况是一直变大。故C符合题意，ABD不符合题意。
故选C。
7．C
解析：C
【详解】
A．由题意可知，物体A的体积为

A漂浮在水面上时，浸入水中的体积为总体积的五分之二，故由阿基米德原理可得，A受到水的浮力为

因物体A受力平衡，故物体A的重力
GA=F浮=2N
得到物体A的密度为

故A错误；
B．再将物体B放入后，将A、B看成一个整体，此时整体排开水的体积为VA=510-4m³，故此时整体所受浮力为

因此时整体处于漂浮状态，故整体的重力为
G=F=5N
又因物体A的重力为GA=2N，故物体B的重力为
GB=G-GA=5N-2N=3N
故物体B的质量为

故B错误；
C．由题意可知物体A从漂浮到刚好浸没，浸入水中的体积变化量为

故物体A浸入水中的深度变化量为

而水面高度变化量为

故物体A下降的距离是

故C正确；
D．由C中可知，物体A从漂浮到刚好浸没，水面上升的高度为

故水对容器底部增大的压力为

故D错误。
故选C。
8．D
解析：D
【详解】
A．不计空气阻力，小球在最高点时只受重力作用，不是平衡状态，故A错误；
B．小球被释放后沿竖直方向加速向上运动，故释放瞬间，所受重力小于弹簧弹力，故B错误；
CD．不计空气阻力，小球在从A点向上运动到O点的过程中，受到两个力的作用，一个是竖直向下的重力，一个是竖直向上的弹力，开始向上运动时，弹力大于重力，小球所受合力方向向上，速度不断增大；当弹力等于重力时，小球的速度达到最大值；当弹力小于重力时，其所受合力方向向下，速度不断变小，当离开O点后，小球只受重力作用，力的方向与小球运动方向相反，速度继续减小，从O点向上运动过程中，动能转化为重力势能；从A点向上运动过程中，其速度先增大后减小，动能先增大后减小；故D正确，故C错误。
故选D。
二、填空题
9．运动状态 相互 惯性 不平衡 重
【详解】
[1]足球运动员争抢“头球”时，用力顶球，球向外飞出，球的运动状态发生改变，说明力可以改变物体的运动状态。
[2]同时运动员的头部有疼痛感，说明头部给球施力的同时，球也给头部施力，故力的作用是相互的。
[3]足球具有惯性，被顶出的足球在空中能继续向前运动。
[4]在飞行过程中足球在重力和阻力作用，做变速运动，受力不平衡。
[5]力会改变物体的运动状态，由于重力的作用，足球最终会落回地面。
10．B
解析：B 等于
【详解】
[1]在撞击瞬间，A蛋内蛋黄和蛋白由于惯性，会产生对A蛋壳向前的作用力，使A蛋壳接触处所受的合力比B蛋壳的小，因此B蛋壳易被撞破。
[2]A对B的作用力和B对A的作用力为作用力与反作用力，一定大小相等。
11．明显 不明显
【详解】
（1）[1]甲、乙实验都是桌腿与沙面相接触，受力面积相同，乙图的小桌上放了砝码，对沙面的压力更大，观察到桌腿陷入沙面更深，由此得出结论，当受力面积一定时，压力越大，压力的作用效果越明显。
（2）[2]乙实验过程中桌腿与沙面接触，丙实验过程中桌面与沙面接触，丙图中受力面积更大，两次实验压力都由小桌和砝码的重力产生，压力大小相同，观察到丙图中沙面凹陷不明显，由此得出结论，当压力一定时，受力面积越大，压力的作用效果越不明显。
12．质量 超速
【详解】
[1]在探究小球动能大小与速度的关系时，根据控制变量法的操作原则，应当保持小球的质量不变，让小球从斜面的不同高度处滚下，通过观察木块被推开的距离来反映小球动能的大小。
[2]通过本次实验探究可知，物体的质量一定时，速度越大，它的动能越大，这也是开车时不能超速的原因。
13．大于 0.05
【详解】
[1]因纸船漂浮，故由受力分析可知，纸船所受浮力等于其重力，而纸团沉入水底，同理可知，纸团所受浮力小于其重力，又因纸船与纸团的重力相等，故纸船受到的浮力大于纸团受到的浮力。
[2]由[1]中可知，纸船漂浮时受到的浮力为

14．A
解析：小于 大于 右
【详解】
[1][2][3]过道右端的通风道有凸起，当有风沿箭头方向从外面吹入地下通道时，地下过道靠近通道A处的空气流速小于靠近通道B处的空气流速。由于流体流速快的地方压强小，流速慢的地方压强大， 所以通道A处气压大于通道B处气压，过道中的空气向右侧流动。
15．竖直向下 左
【详解】
[1]重力的施力物体是地球，重力的方向总是竖直向下的，重锤线就是利用这个原理。
[2]由图可知，重垂线上端与墙紧靠，下端垂线的位置在墙的左侧，故墙向左倾
解析：竖直向下 左
【详解】
[1]重力的施力物体是地球，重力的方向总是竖直向下的，重锤线就是利用这个原理。
[2]由图可知，重垂线上端与墙紧靠，下端垂线的位置在墙的左侧，故墙向左倾斜。
[3]由图可知，施加作用力F1和F2时，支点为B点，施加作用力F2时动力臂为BC的长度，施加作用力F1时动力臂小于BC的长度，根据杠杆平衡条件可得，力臂越短，需要的动力越大，即F1大于F2；当施加作用力F3时，支点为A点，动力臂为AC的长度，因AC的长度大于BC的长度，故F2大于F3，综上分析，。
16．6×103 400
【详解】
[1]叉车沿竖直方向提升大石头时，有力有距离，起重机对石头做功；沿水平方向移动大石头时，有力无距离，起重机对石头不做功；大石头的质量
m＝0.6t＝600
解析：6×103 400
【详解】
[1]叉车沿竖直方向提升大石头时，有力有距离，起重机对石头做功；沿水平方向移动大石头时，有力无距离，起重机对石头不做功；大石头的质量
m＝0.6t＝600kg
大石头所受的重力
G＝mg＝600kg×10N/kg＝6×103N
大石头在拉力的方向上移动的距离h＝1m，所以在此过程中叉车克服大石头重力做的功
W＝Gh＝6×103N×1m＝6×103J
[2]起重机提升大石头的功率
P＝＝400W
三、解答题
17．【详解】
由受力分析可知，物体静止在斜面上，对斜面的压力F方向垂直于接触面，作用点也在接触面上，压力的大小为6N，选取标度为3N，则所画线段长度为标度的两倍，如下图所示：
解析：
【详解】
由受力分析可知，物体静止在斜面上，对斜面的压力F方向垂直于接触面，作用点也在接触面上，压力的大小为6N，选取标度为3N，则所画线段长度为标度的两倍，如下图所示：

18．【详解】
延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：
解析：
【详解】
延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：

19．【分析】
滑轮组绳子的绕法，有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮；滑轮组最省力的绕绳方法，
解析：
【分析】
滑轮组绳子的绕法，有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮；滑轮组最省力的绕绳方法，其实就是寻找连接动滑轮最多的绳子段数。
【详解】
图中滑轮组有两种绕线方法，一种是由两段绳子承担物重，另一种是由三段绳子承担物重；要想最省力，应选用三段绳子承担的绕法，即绳子先系在动滑轮的固定挂钩上，然后依次绕线，如图所示

20．弹簧测力计 天平 正 见解析
错误 在实验中没有保证橡皮泥的质量不变
【详解】
（1）[1][2]本实验要测量物体的重力与质量，因此须用到弹簧测力计和
解析：弹簧测力计 天平 正 见解析
错误 在实验中没有保证橡皮泥的质量不变
【详解】
（1）[1][2]本实验要测量物体的重力与质量，因此须用到弹簧测力计和托盘天平。
（2）[3][4]分析数据可知，比值基本不变，等于9.8N/kg；故可得出的结论：物体的重力和质量成正比。
（3）[5]利用数学中描点连线的方法作图即可，如下图：

（4）[6][7]因为物体所受重力大小与质量有关，所以在探究重力大小与形状之间的关系时，应保证质量不变；该小组的同学用小刀将橡皮泥雕刻成各种形状进行实验，未保持橡皮泥的质量不变，所以得到了错误结论。
21．使木块在水平方向上受力平衡，弹簧测力计的拉力等于摩擦力 2、4、5 不正确 没有控制接触面的粗糙程度相同 2.0 C 没有拉着物体做匀速直线运动（或接触面
解析：使木块在水平方向上受力平衡，弹簧测力计的拉力等于摩擦力 2、4、5 不正确 没有控制接触面的粗糙程度相同 2.0 C 没有拉着物体做匀速直线运动（或接触面粗糙程度不均匀）
【详解】
（1）[1]在实验操作中，用弹簧测力计沿平方向拉动木块，使其做匀速直线运动，此时拉力与摩擦力平衡，根据二力平衡知识，弹簧测力计的拉力等于摩擦力，读出拉力就测量出了摩擦力。
（2）[2]要探究滑动摩擦力的大小与接触面的粗糙程度的关系，需要保持压力的大小不变，改变接触面的粗糙程度，因此应该分析序号2、4、5的三组实验数据。
（3）[3][4]在探究“滑动摩擦力的大小与压力的关系”时，要控制接触面情况相同，而第1和第4 次两次实验中接触面粗糙程度不同，故得出“压力越大，滑动摩擦力就越大”的结论是不正确的，即没有控制接触面粗糙程度相同。
（4）[5]通过分析实验1、2、3可知，在接触面的粗糙程度相同时，滑动摩擦力的大小与接触面所受压力成正比，比值为0.3，关系式表达为

（5）[6]分析图乙可知，要使木块由静止开始运动，至少要用2.0N的力。
[7]当木块受到的拉力是1.8N时，木块可能静止（还没拉动），也可能匀速直线运动（已经拉动了，且由乙图可知滑动摩擦力等于1.8N），故C正确。
（6）[8]如果没有拉着物体做匀速直线运动或接触面的粗糙程度不均匀，会造成弹簧测力计的示数不稳定，从而影响摩擦力的测量结果。
二
22．相平 控制变量 乙 大 乙 无关 各个方向 大
【详解】
（1）[1]为了在实验前保持U形管两端的压强相等，需要在实验进行前调整U形管压强计，使左右
解析：相平 控制变量 乙 大 乙 无关 各个方向 大
【详解】
（1）[1]为了在实验前保持U形管两端的压强相等，需要在实验进行前调整U形管压强计，使左右两边玻璃管中的液面相平。
[2]要研究液体的压强与某个因素的关系，需要先控制其他几个因素不变，只改变要研究的因素，这样能排除其他因素对实验的干扰，这种实验探究方法叫做控制变量法。
（2）[3]该小问是为了探究液体压强与深度的关系，根据控制变量法，需要保持其他因素不变，图甲与图乙进行对比，二者烧杯中的液体相同，但压强计金属盒的橡皮膜在水中的深度不同，所以甲图与乙图进行对比是探究液体压强与深度的关系。
[4]根据转换法可知，该实验是通过比较U形管两端的液面差来体现液体压强的大小，U形管两端的液面差越大，说明其液体压强越大；U形管两端的液面差越小，说明其液体压强越小。分析图甲和图乙可知，图乙中压强计金属盒的橡皮膜在水中的深度比甲深，图乙中的U形管两端的液面差比图甲大，可以得出结论：同种均匀液体中，深度越深，压强越大。
（3）[5][6]根据控制变量法，要探究液体压强与盛液体的容器形状是否有关，应选择除容器形状不同以外，其他因素相同的实验组进行比较。丁图和乙图的液体种类相同，压强计金属盒的橡皮膜在水中的深度也相同，盛液体的容器形状不同，所以比较丁图和乙图实验可以探究液体压强与盛液体的容器形状是否有关，比较丁图和乙图实验，两组实验U形管两端的液面差相同，说明液体压强与盛液体的容器的形状无关。
（4）[7]丙图中，固定U形管压强计金属盒的橡皮膜在盐水中的深度，使金属盒处于向上、向下、向左、向右等方位，根据控制变量法，这是为了探究同一深度处，液体向各个方向的压强大小关系。
[8]乙图与丙图中，二者U形管压强计金属盒的橡皮膜在液体中的深度相同，液体的密度不同，盐水的密度比水大，丙图U形管两端的液面差比乙图大，故乙图与丙图进行对比可知，深度相同时，液体密度越大，液体压强越大。
二
23．9 2 物体排开液体的体积 丙、丁 2×10-4 2.45×103 800
【详解】
（1）[1]由图甲知，弹簧测力计的分度值为0.1N，其示数为4.9N
解析：9 2 物体排开液体的体积 丙、丁 2×10-4 2.45×103 800
【详解】
（1）[1]由图甲知，弹簧测力计的分度值为0.1N，其示数为4.9N。
[2]图丙中，物体浸没在水中时挖到的浮力
F浮=F1-F3=4.9N-2.9N=2.0N
（2）[3]图乙中，物体A部分浸入水中，图乙中，物体A完全浸没水中，那么两次物体排开水的体积不同，而弹簧测力计的示数也不同，即物体两次所受的浮力不同，所以可以得出：物体所受的浮力与物体排开液体的体积有关。
[4]在图丙和图丁中，物体A分别浸没在水和盐水中，测力计的示数不同，即物体A两次所受的浮力不同，所以：物体所受的浮力大小与液体密度有关。
（3）[5]由图丙知，物体浸没在水中时，排开水的体积等于物体A的体积，据阿基米德原理有

[6]物体A的质量

物体A的密度

[7]图丁中，物体A浸没在酒精中所受的浮力
F浮1=F1-F4=4.9N-3.3N=1.6N
据阿基米德原理知，酒精的密度

24．a、c 在速度一定时，质量越大，动能越大 a、b 在质量一定时，速度越大，动能越大 小球的动能大小 不能 C
【详解】
（1）[1]物体的动能大小与物体的
解析：a、c 在速度一定时，质量越大，动能越大 a、b 在质量一定时，速度越大，动能越大 小球的动能大小 不能 C
【详解】
（1）[1]物体的动能大小与物体的质量和速度有关，研究动能与其中一个因素的关系时，要控制另外一个因素不变。研究动能与质量的关系时，要控制速度相同，只改变质量大小，所以要保证小球在同一高度由静止滚下，要选择a和c两图来进行比较。
[2]根据转换法，通过比较纸盒在同一水平面上被撞击的距离来比较小球到达水平面时动能的大小。根据a和c实验现象，故实验结论是：在速度一定时，质量越大，动能越大。
（2）[3][4]要研究动能与速度的关系，要控制质量相同，只改变速度的大小，根据已知条件，故我们应该选择a、b两图来进行实验；a实验中，小球下滑到水平面时的速度大，纸盒在同一水平面上被撞击的距离也大，故得出在质量一定时，速度越大，动能越大。
（3）[5][6]根据转换法，观察纸盒被撞击后移动距离的长短，是为了判断小球的动能大小；若水平面绝对光滑，根据牛顿第一定律，小球和纸盒将永远一直运动下去，就不能达到探究的目的了。
（4）[7]由实验可知，c中纸盒被撞击的距离最远，由转换法，则C球的动能最大。
25．右 便于测量力臂大小 见解析 变大/增大 变小 不变
【详解】
（1）[1]调节杠杆在水平位置平衡，杠杆右端偏高，左端的平衡螺母应向上翘的右端移动，使杠
解析：右 便于测量力臂大小 见解析 变大/增大 变小 不变
【详解】
（1）[1]调节杠杆在水平位置平衡，杠杆右端偏高，左端的平衡螺母应向上翘的右端移动，使杠杆在水平位置平衡。
[2]杠杆在水平位置平衡，力臂沿着杠杆，便于测量力臂大小。
（2）[3]小明仅根据一组实验数据就得出结论，实验结论具有偶然性，不具有普遍性。
（3）[4][5]小华用图丙所示装置进行实验：在保持杠杆水平平衡的条件下，将弹簧测力计逐渐向右倾斜，阻力、阻力臂不变，动力臂逐渐变小，根据杠杆平衡条件可知，动力逐渐变大，即弹簧测力计示数将逐渐增大。
（4）①[6] 克服钩码重力做的是有用功
W有用=Gh2
总功是
W总=Fh1
杠杆的机械效率为
η==
②[7]将测力计的作用点由点A移至C点，O、B位置不变，仍将钩码提升相同的高度，这时有用功和总功都不变，因此机械效率不变。
26．（1）750cm3；(2)1.7×104Pa；(3)85kg
【详解】
（1）根据题意知道，ρ蜡＝0.9×103kg/m3＝0.9g/cm3，由知道，675g的蜡的体积
（2）容器和钢珠对沙滩的压
解析：（1）750cm3；(2)1.7×104Pa；(3)85kg
【详解】
（1）根据题意知道，ρ蜡＝0.9×103kg/m3＝0.9g/cm3，由知道，675g的蜡的体积

（2）容器和钢珠对沙滩的压力
F＝G总＝m总g＝3.4kg×10N/kg＝34N
圆柱形容器对沙滩的压强

（3）蜡鞋模的底面积

由 知道，该罪犯对沙滩的压力
F′＝p×2S′＝1.7×104Pa×2×2.5×10﹣2m2＝850N
故该罪犯的重力
G＝F′＝8
