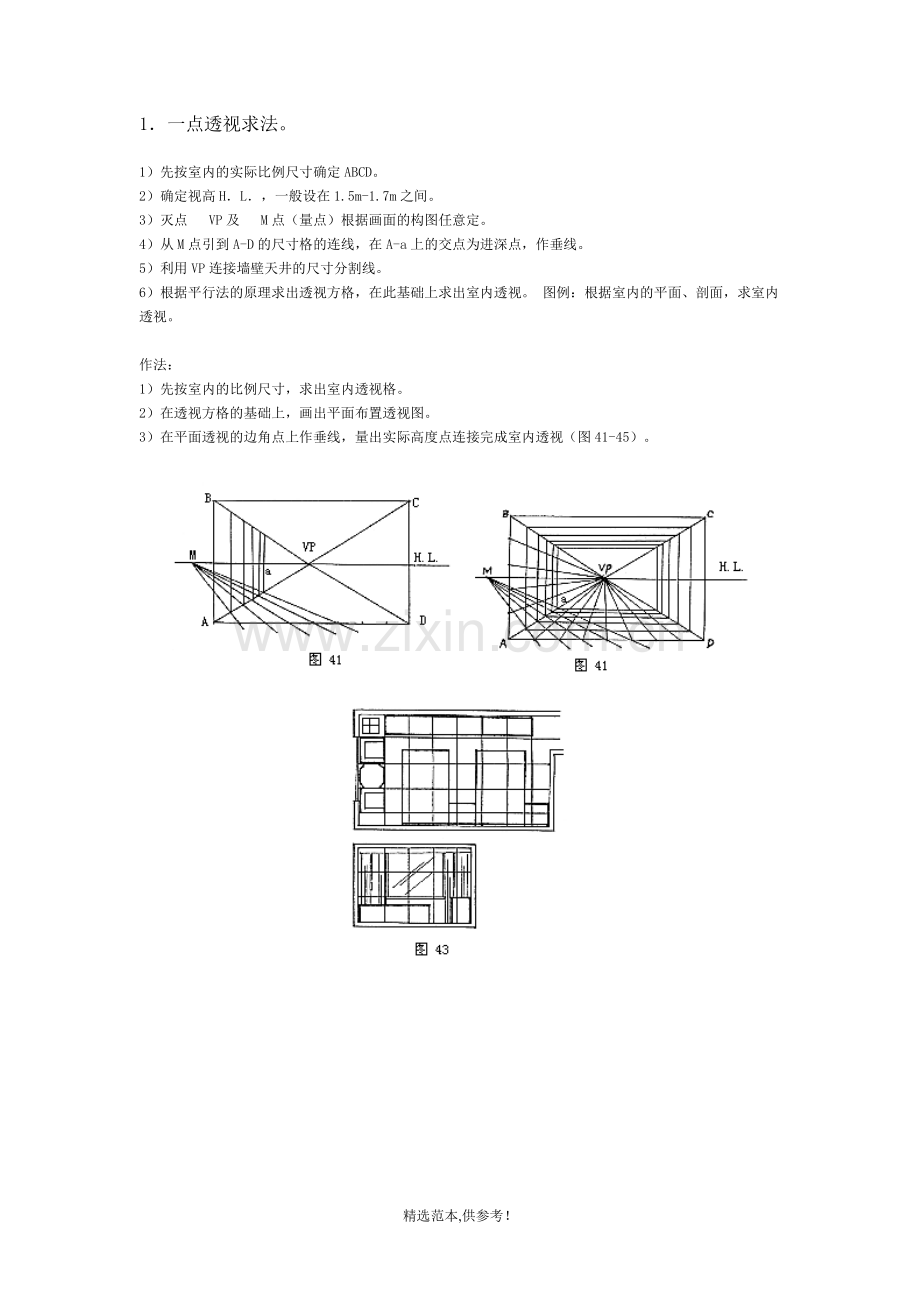

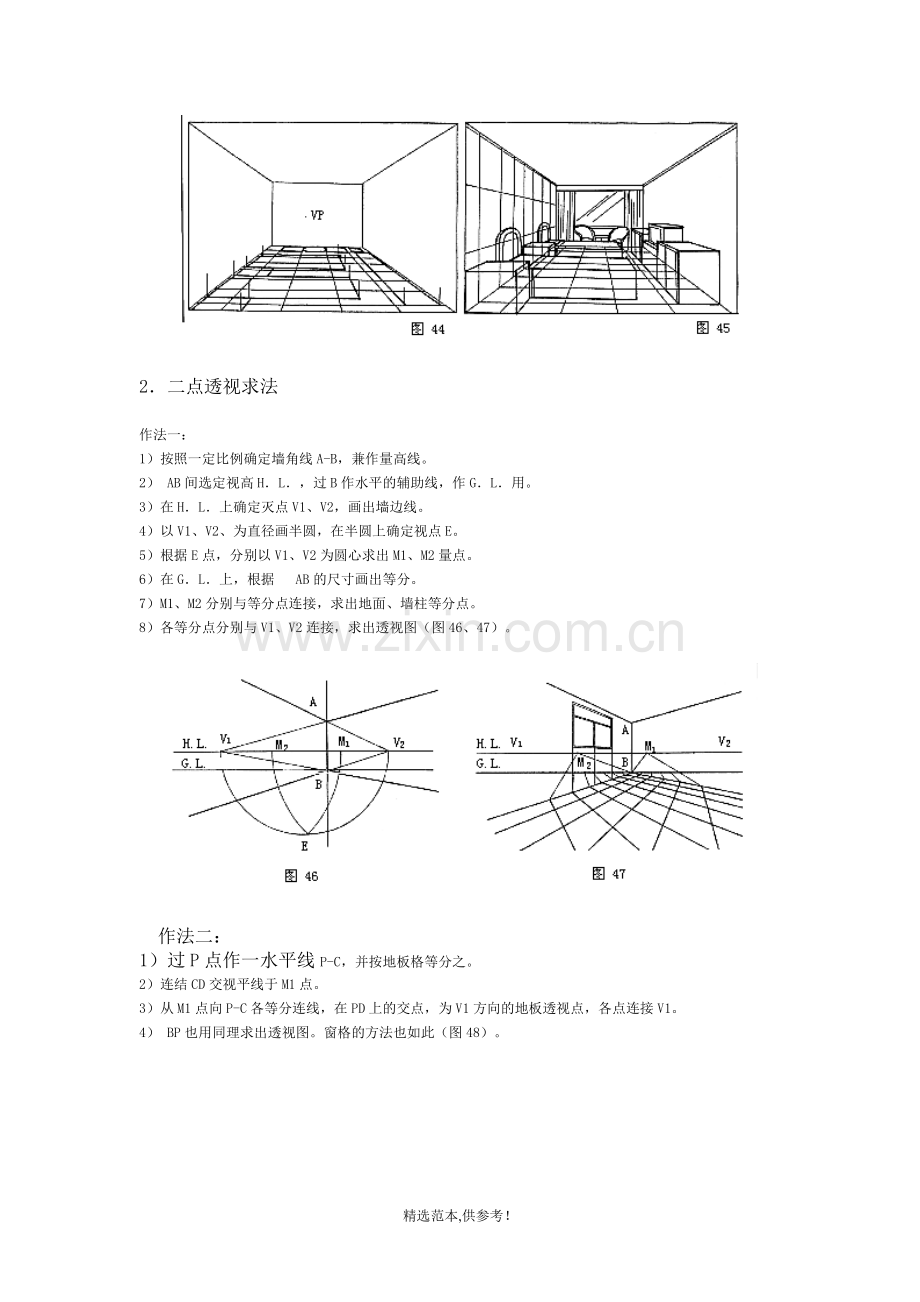

1一点透视求法。1）先按室内的实际比例尺寸确定ABCD。 2）确定视高HL，一般设在1.5m-1.7m之间。 3）灭点 VP及 M点（量点）根据画面的构图任意定。 4）从M点引到A-D的尺寸格的连线，在A-a上的交点为进深点，作垂线。 5）利用VP连接墙壁天井的尺寸分割线。 6）根据平行法的原理求出透视方格，在此基础上求出室内透视。 图例：根据室内的平面、剖面，求室内透视。 作法：1）先按室内的比例尺寸，求出室内透视格。 2）在透视方格的基础上，画出平面布置透视图。 3）在平面透视的边角点上作垂线，量出实际高度点连接完成室内透视（图41-45）。 2二点透视求法作法一： 1）按照一定比例确定墙角线A-B，兼作量高线。 2） AB间选定视高HL，过B作水平的辅助线，作GL用。 3）在HL上确定灭点V1、V2，画出墙边线。 4）以V1、V2、为直径画半圆，在半圆上确定视点E。 5）根据E点，分别以V1、V2为圆心求出M1、M2量点。 6）在GL上，根据 AB的尺寸画出等分。 7）M1、M2分别与等分点连接，求出地面、墙柱等分点。 8）各等分点分别与V1、V2连接，求出透视图（图46、47）。 作法二： 1）过P点作一水平线P-C，并按地板格等分之。 2）连结CD交视平线于M1点。 3）从M1点向P-C各等分连线，在PD上的交点，为V1方向的地板透视点，各点连接V1。 4） BP也用同理求出透视图。窗格的方法也如此（图48）。 作法三： 1）按室内实际比例画出ABCD边框。 2）确立视高HL，灭点V1，任意定出M点，V2灭点线，由V2交点b引垂线，求出第二灭点透视框。 3）用M点求出进深，找出CD中点O，连接V1，连接E-d。 4）再依次用对角线、分割增殖法求出透视图（图49、50）。 【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】精选范本,供参考！
