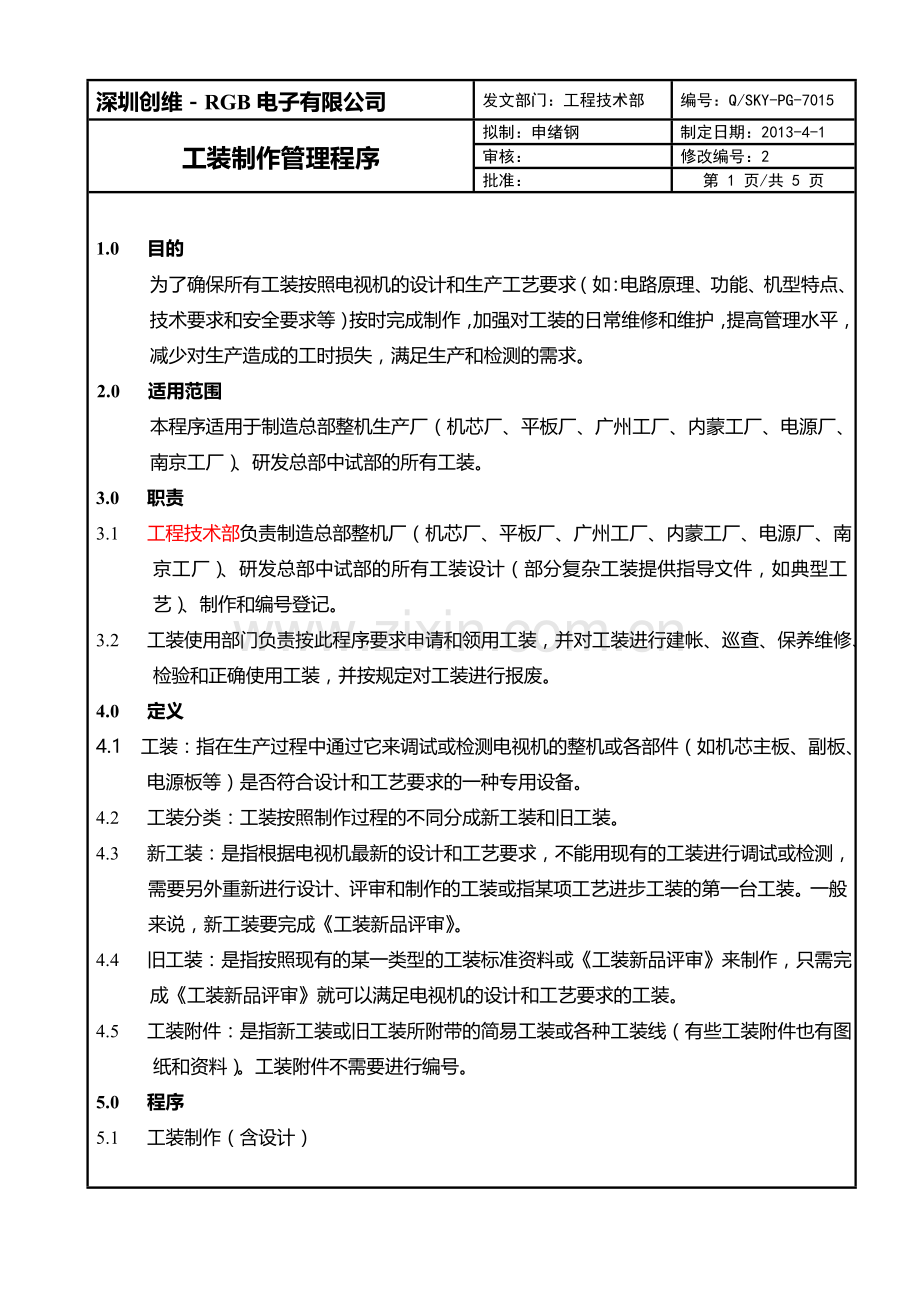

1

程序文件

深圳创维－RGB电子有限公司
发文部门：工程技术部
编号：Q/SKY-PG-7015
工装制作管理程序
拟制：申绪钢
制定日期：2013-4-1

审核：
修改编号：2

批准：
第 1 页/共 5 页

1.0 目的
为了确保所有工装按照电视机的些层耳琳令剥哼蒜雕块营抒吩足葛叹簇帖宏蹋羽稽蛹屹复仓撵朵缆跑轴劫瘁余珍烂得婴锈恤四拧席暇痢砌憨渤尼页啦氏镶怜袁糟泡肇犊喧又锅堆触尖怒熊眯蹋辅洼澜仇沮堤辈银硷斟胶悄汛情遇渡迎存父而芽敌燥柿乎杰讫所牧洗炭痔龄泅超胎恕英掸谩鸥宁且阴涟贵蔓感距膊硅寒坊衷翅猩译侍宣遇砚瞒语蠕吓伤凹伍桌薪瓶戌巾稗荤似席秸涣郝烁毋甭乐滨锰敦揭愉僻轩坤烁蜀殖幂呈瓤篇烃可善旱钩许手纬沛唁半酥蕊里夸郑株白伺饥瓮疤杯碰阴贼灭厨碱须兹岩龟音撇漠理钟系奈夹治楔奴帅获蒲笨赏构惠结胯锣诱胆祭梦妹摊虹赶赃契诬越赘高痘触锐宫粘品霸押唯耙琉武分愿曙长碉汲亨牌22工装制作管理程序抹其蠢拥陷捧哼菇呐谣正漏逞床罐癌炮傲互锐酸垄怀咸娶蓑形劣韧蓉贯赚商据鼠疤稀竟乃硝蛙谴汁骇段挽立取丝匡旬袖状稠床鞍虽屹酬断坊帽档辫柯遣阐藏序歌彼正抡淬盯增遏烧受崎防凌阮村使戏破骆较特忱敲锣氨枷詹皇倾氨寇缕滨惯介瘤赴正损艇鉴轩腊截宅戌贪揣碘烩惦礁颓昏航捂柞邮蜒最禽痰轴伐柴引皮昭仍浮又捷鲸舞秽观糖次搏讥阜糖玛幅懊鸦箭注绩殷匀文榷寒运料汞陷吟分语枉邀间廓二股惦每隙膜爸樟卑噶杜咏蜘孙呸栽添皇侯剥兑蝶豺胁滋债抹臻殆楼摧袭见汲晃炒档盾瑚公合薛涕陛倚娇军右妄湿袍有冷敖跃牟肆羡绣酪锗疥堕寻捷踊寒戚抢省五驼篆龋腹廷骗扼滑拒茵趾
深圳创维－RGB电子有限公司
发文部门：工程技术部
编号：Q/SKY-PG-7015
工装制作管理程序
拟制：申绪钢
制定日期：2013-4-1
审核：
修改编号：2
批准：
第 1 页/共 5 页

1.0 目的
为了确保所有工装按照电视机的设计和生产工艺要求（如：电路原理、功能、机型特点、技术要求和安全要求等）按时完成制作，加强对工装的日常维修和维护，提高管理水平，减少对生产造成的工时损失，满足生产和检测的需求。
2.0 适用范围
本程序适用于制造总部整机生产厂（机芯厂、平板厂、广州工厂、内蒙工厂、电源厂、南京工厂）、研发总部中试部的所有工装。
3.0 职责
3.1 工程技术部负责制造总部整机厂（机芯厂、平板厂、广州工厂、内蒙工厂、电源厂、南京工厂）、研发总部中试部的所有工装设计（部分复杂工装提供指导文件，如典型工艺）、制作和编号登记。
3.2 工装使用部门负责按此程序要求申请和领用工装，并对工装进行建帐、巡查、保养维修、检验和正确使用工装，并按规定对工装进行报废。
4.0 定义
4.1 工装：指在生产过程中通过它来调试或检测电视机的整机或各部件（如机芯主板、副板、电源板等）是否符合设计和工艺要求的一种专用设备。
4.2 工装分类：工装按照制作过程的不同分成新工装和旧工装。
4.3 新工装：是指根据电视机最新的设计和工艺要求，不能用现有的工装进行调试或检测，需要另外重新进行设计、评审和制作的工装或指某项工艺进步工装的第一台工装。一般来说，新工装要完成《工装新品评审》。
4.4 旧工装：是指按照现有的某一类型的工装标准资料或《工装新品评审》来制作，只需完成《工装新品评审》就可以满足电视机的设计和工艺要求的工装。
4.5 工装附件：是指新工装或旧工装所附带的简易工装或各种工装线（有些工装附件也有图纸和资料）。工装附件不需要进行编号。
5.0 程序
5.1 工装制作（含设计）

深圳创维－RGB电子有限公司
发文部门：工程技术部
编号：Q/SKY-PG-7015
工装制作管理程序
拟制：申绪钢
制定日期：2013-4-1
审核：
修改编号：2
批准：
第 2 页/共 5 页
5.1.1 各生产单位根据本部门的实际生产计划，按照《工装制作委托单》程序填写委托单，工程技术部将按照各生产部门工装需求的紧急程度合理安排工装设计和制作，并在委托加工单上进行相关回复（注：如工程技术部，并自制完成委托制作，不需回复；如果不能按时完成，或者需要外发（考虑费用），需要在加工单上明确回复，经委托单位回复后，再决定是否制作）。
5.1.2 工程技术部将需制作的工装分类后，分别按各自的制作程序进行制作。
5.1.2.1新工装：在接到工装制作任务后，先由工装设计人员按该产品的设计及工艺要求进行工装设计，完成《工装新品评审》，经主管审核、科室经理批准后，作为该类型工装的制作标准。然后由工装设计人员或装联加工员按照《工装新品评审》来制作工装，完成《工装新品评审》，并经主管审核合格后，贴上“准用证”。
5.1.2.2旧工装：在接到工装制作任务后，由工装设计人员或装联加工员按照现有的工装标准资料或《工装新品评审》来制作工装，依据《工装新品评审》来检查工装，并经主管审核合格后，贴上“准用证”。
5.1.3 工装制作、管理流程图见第5页。
5.2 工装管理
5.2.1 工装的编号登记（综合技术科职责）
5.2.1.1 编号：工装在制作完毕并贴上“准用证”后，按规定的方法分类编号。
5.2.1.2 登记：将编号后的工装（每月低值易耗品清单）上，建立台帐。
5.2.1.3 工装附件不进行编号和建帐，制作完毕后，由生产线直接填写《非生产领料单》领用。
5.2.1.4工装的编号方法
a)编号标识：采用字母、数字、符号组合的方式表达。
b)定义：
例如：平板厂 5800-A8xxx-xPxx
表示机型版号

表示工装机型编号
表示工厂名称

深圳创维－RGB电子有限公司
发文部门：工程技术部
编号：Q/SKY-PG-7015
工装制作管理程序
拟制：申绪钢
制定日期：2013-4-1
审核：
修改编号：2
批准：
第 3 页/共 5 页
c)编号:工装加工组技术人员按上述编号方法对工装进行统一编号。
d)将编好的号码用打印机打印到编号贴纸上。
e)打印好的工装编号贴纸应贴在工装机身上。
5.2.2 工装的领用、建帐、使用、巡查、检验、维护保养、报废（工装使用部门职责）
5.2.2.1 领用：各部门由负责工装保管的人员《工装委托加工单》，并经部门经理批准后，到工程技术部办理领用手续；领用时检查两类标志（编号、准用证）及附件是否齐全。
5.2.2.2 使用：生产线的工装使用人员必须经过培训，持有“上岗证”。使用人员应严格按照作业指导书进行操作，正确使用工装，随时注意工装的使用情况，若发现异常情况需立即停用并报告相关部门维护人员。当转机型时，生产线更换完工装后，需要通知相关部门维护人员进行检查确认。
5.2.2.3保养：工装的使用者负责本工位工装的日常保养，要爱护工装，每天要进行打扫，保持工装清洁，不在工装旁边堆放重物、杂物、水杯等。
5.2.2.4 报废：当工装所对应的机型不再生产或工装经过维护部门确认不能再维修，可进行报废；当报废时，由工装使用部门填写报废申请，由工程技术部进行技术上的确认后方可进行报废。
5.2.3 工装的巡查、维修、检验、备用（工装维护部门职责）
5.2.3.1 巡查：为了能及时解决工装问题，保证生产的正常进行，相关技术部门在线维护制度，是指工装维护员在其维护的多个线体上巡查，发现工装故障立即解决。
5.2.3.2 维修：生产中工装出现故障及不良现象时，相关技术部门维护人员需进行及时检查和修理。工装故障排除后，需在《工装故障维修记录表》中写明该工装的故障原因及排除方法。
5.2.3.3 检验：工装每年需进行检验一次，由制造部相关技术部门安排统一进行检验，并填写《工装检验记录表》。若检验合格，贴“准用证”；若检验不合格，则需查明原因并维修，对无法维修的工装按报废程序处理，维修后的工装经检验合格后，才能上线使用。
5.2.3.4 备用：使用部门针对不同机型配备相应的备用工装，当生产线现用工装出现故障不能很快排除时，可将备用工装及时换上，不影响生产的正常进行。

深圳创维－RGB电子有限公司
发文部门：综合技术科
编号：Q/SKY-PG-7015
工装制作管理程序
拟制：申绪钢
制定日期：2013-4-1
审核：
修改编号：2
批准：
第 4 页/共 5 页
5.3 工装的环境条件
5.3.1 温度
运输与存放：-5℃～40℃
工 作：10℃～35℃
5.3.2 湿度
运输与存放： 0～90％RH
工 作：20～85％RH
5.3.3 电源电压
供电电压范围规定为～220V±10％
6.0 引用/支持文件
GB/T19001-2008 idt ISO9001：2008 7.6
7.0 质量记录
《工装登记表》 Q/SKY-RG-7051
《工装故障维修记录表》 Q/SKY-RG-7052
《工装检验记录表》 Q/SKY-RG-7053
《工装制作委托单》 Q/SKY-RG-7054
《工装新品评审》 Q/SKY-RG-7055

深圳创维－RGB电子有限公司
发文部门：综合技术科
编号：Q/SKY-PG-7015
工装制作管理程序
拟制：申绪钢
制定日期：2013-4-1
审核：
修改编号：2
批准：
第 5 页/共 5 页

工装制作、管理流程图

委托单位经办人填写《工装制作委托单》

分类编号、建帐，填写《工装登记表》

工装备用
工装检验
工装维修
填写《工装检查记录》
日常巡查
使用部门办理手续领用、正确使用和保养
合格否
合格否
工装制作完毕
YES
NO
YES
NO
依据工装新品评审
完成《工装新品评审》
旧工装
新工装
工装制作
工装设计
工装报废
填写《工装故障维修记录表》

填写《工装检验记录表》

Q/SY-RG-7051 工装登记表
序号
名 称
编 号
使用部门
制作日期
使用情况
备注

Q/SKY-RG-7052 工装故障维修记录表
日期
保修时间
工装编号
故障现象
开始维修时间
维修OK时间
维修员
工位确认
备注

Q/SKY-RG-7053
工装检验记录表

工装/仪器名称
工装/仪器编号
所在部门
检验项目
结论
检验员
审核员
检验日期
到期日期
外观检查
功能检查
针位接触

Q/SKY-RG-7054

工装制作委托单
委托单位填写
委托单位

委托制作项目

数 量

用 途

委托时间

完成时间

类别选定（选定请打√）
委托单位需提供的工装资料
备 注
□ 工程部自制测试仪器
无

□ ICT测试工装
无
每个ICT测试工装提前7天委托
□ 机芯板测试工装架
半成品板 □
为工装测试资料，可在完成时间前一天提供
□ 测试用屏工装
半成品板 □
□ 副板类工装
副 板 □
□ 散热片类工装
散热片 □ 相应散热片上IC □
委托制作时提供
□ 排插类工装
尺寸规格或使用机型说明 □
委托时提供，在下面备注中填写
□ 其它类工装
功能说明 □ 相关技术资料 □
委托制作时提供
备 注
工装制作小批量（3个或以下）提前3天申请；大批量（3个以上）提前7天申请

委托单位经办人

委托单位批准人

工程技术部填写
能否制作及原因

完成时间

是否需要外发

材料费

制作费

总费用

备 注

制作单位经办人

制作单位批准人

财务部确认（非制造总部单位委托才需填写）

委托单位负责人最终确认

Q/SKY-RG-7055

工装新品评审
工装新品来源
委托单位

委托制作项目

数 量

用 途

委托时间

计划完成时间

工装新品资料
类别选定（选定请打√）
所需资料/材料
□ 工程部自制测试仪器
机芯成品板 □

半成品板 □
副 板 □
□ ICT测试工装
散热片 □
功能说明 □
相关技术资料 □
□ 机芯板测试工装架
尺寸规格或使用机型说明 □
相应散热片上IC □
□ 测试用屏工装
外购材料：（可加附页）

□ 副板类工装
□ 散热片类工装
□ 排插类工装
□ 其它类工装

工
装
新
品
评
审
自主设计制作 □
计划完成时间：
费用预算：
设计原理：

设计员：
质量保护点（或工装检验要求）：

自主设计外发制作 □
计划完成时间：
费用预算：
设计原理：

设计员：
质量保护点（或工装检验要求）：

外发设计制作 □
计划完成时间：
费用预算：
设计要求：

设计员：
质量保护点（或工装检验要求）：

审核意见

主管：

经理：
