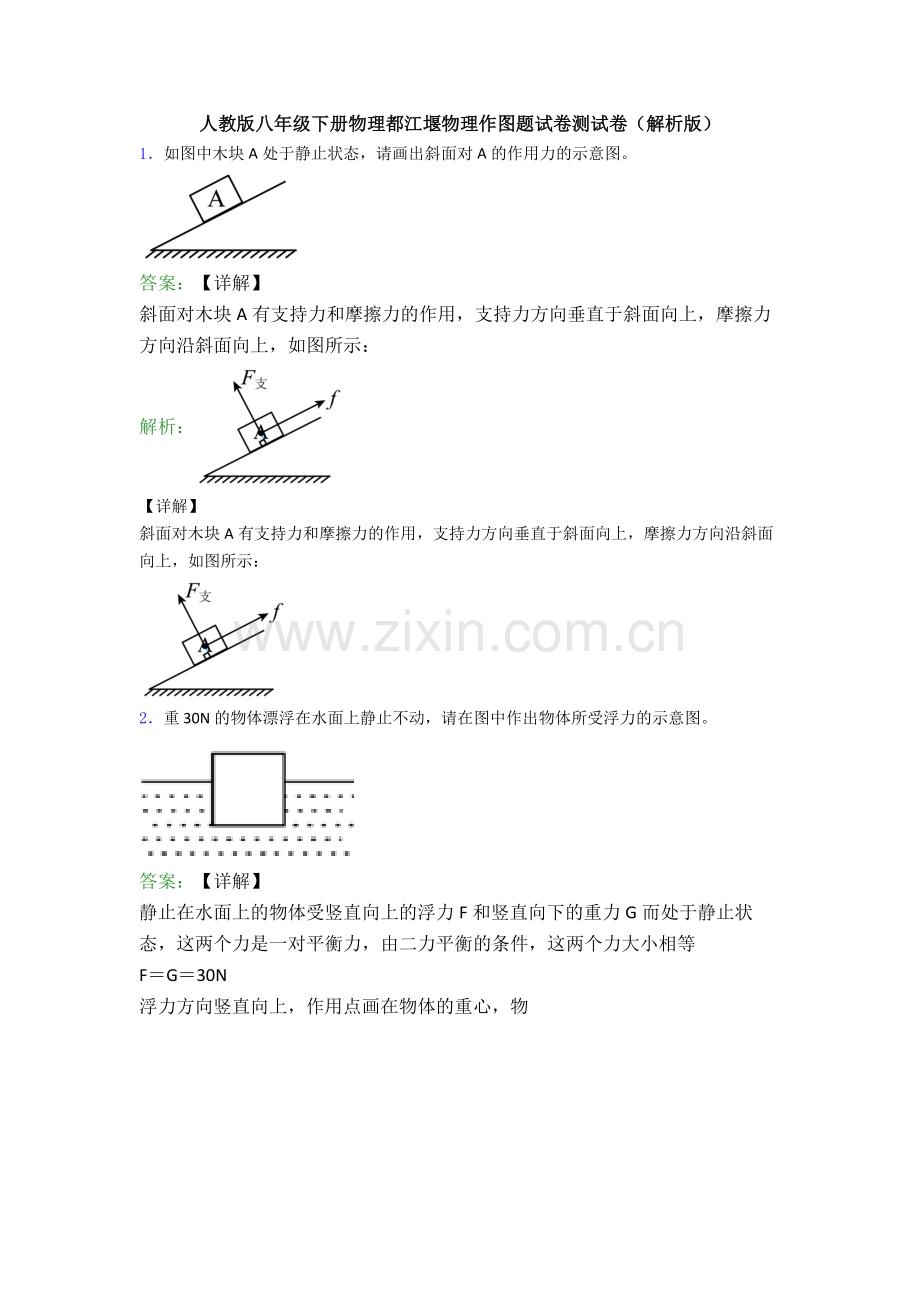

人教版八年级下册物理都江堰物理作图题试卷测试卷（解析版）
1．如图中木块A处于静止状态，请画出斜面对A的作用力的示意图。

答案：【详解】
斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：
解析：
【详解】
斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：

2．重 30N 的物体漂浮在水面上静止不动，请在图中作出物体所受浮力的示意图。

答案：【详解】
静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等
F＝G＝30N
浮力方向竖直向上，作用点画在物体的重心，物
解析：
【详解】
静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等
F＝G＝30N
浮力方向竖直向上，作用点画在物体的重心，物体所受浮力的示意图如下图所示：

3．如图所示，一粗糙水平传送带始终顺时针匀速转动，现将物体轻放（无初速度）在传送带上，请作出物体刚放上传送带时所受的摩擦力f的示意图。

答案：【详解】
由于粗糙水平传送带始终顺时针匀速转动，将物体轻放（无初速度）在传送带上的一瞬间，物体相对于传送带向左滑动，所以物体受到水平向右的摩擦力f，从物体的重心，沿水平向右的方向画一条有向线段，用
解析：
【详解】
由于粗糙水平传送带始终顺时针匀速转动，将物体轻放（无初速度）在传送带上的一瞬间，物体相对于传送带向左滑动，所以物体受到水平向右的摩擦力f，从物体的重心，沿水平向右的方向画一条有向线段，用f表示，如下图所示

4．小球漂浮在液体中，小球的重力为6牛，请用力的图示法画出小球所受的浮力。

答案：【详解】
因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下
解析：
【详解】
因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下

5．如图所示，一个物体被弹簧测力计吊着，浸没在水中，请画出该物体的受力示意图（图中圆点为重心）。

答案：【详解】
物体被弹簧测力计吊着浸没在水中，物体受到竖直向下的重力G、竖直向上的拉力F拉和浮力F浮的作用，力的作用点均在物体的重心，如下图所示：
解析：
【详解】
物体被弹簧测力计吊着浸没在水中，物体受到竖直向下的重力G、竖直向上的拉力F拉和浮力F浮的作用，力的作用点均在物体的重心，如下图所示：

6．如图所示，画出杠杆所受阻力F2的示意图和动力F的力臂L。

答案：【详解】
支点为O，延长动力的作用线，从支点向动力F的作用线做垂线，支点到垂足的距离为动力臂L；重物对杠杆的拉力为阻力，阻力作用点在绳与杠杆接触点，从此点竖直向下画一带箭头的线段表示阻力，如下图
解析：
【详解】
支点为O，延长动力的作用线，从支点向动力F的作用线做垂线，支点到垂足的距离为动力臂L；重物对杠杆的拉力为阻力，阻力作用点在绳与杠杆接触点，从此点竖直向下画一带箭头的线段表示阻力，如下图

7．如图甲是一种活塞式抽水机的示意图，其中手柄AOB是一个杠杆，图乙是其简化示意图。请在图乙中画出：
（1）作用在A点的最小动力F1及力臂l1；
（2）阻力F2的力臂l2。

答案：【详解】
（1）由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图。
解析：
【详解】
（1）由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图。
（2）从支点O作阻力F2作用线的垂线，支点到垂足的距离为阻力臂l2；如图所示：

8．如图所示，用杠杆（自重忽略不计）将重物吊起，O点是支点。请画出动力F1的力臂和阻力F2的示意图。

答案：【详解】
延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：
解析：
【详解】
延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：

9．如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。请在C点画出这个最小力F的示意图，并标出它的力臂L。

答案：【详解】
根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长，连接AC，则AC就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画
解析：
【详解】
根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长，连接AC，则AC就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力；如图所示：

10．如图所示是用羊角锤拔钉子的示意图，画出将钉子拔出时所用最小力的方向及其力臂。

答案：【详解】
力臂越长越省力，最长的动力臂l即支点O与力的作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力F即可，如图所示：
解析：
【详解】
力臂越长越省力，最长的动力臂l即支点O与力的作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力F即可，如图所示：

11．一人站在水平地面上用滑轮组提升重物，请你用笔画线代替绳子在图中画出滑轮组的绕线方式。

答案：【详解】
由题知，人站在地面上用滑轮组提升重物，可从外向里依次绕线画出滑轮组的绕线方式，如图所示：
解析：
【详解】
由题知，人站在地面上用滑轮组提升重物，可从外向里依次绕线画出滑轮组的绕线方式，如图所示：

12．如左图所示，轻质杠杆的支点为O，请画出物块G的重力100N的示意图和力F的力臂。在下图中画出滑轮组最省力的绕线方式。

答案：（1）
（2）
【详解】
（1）物块G的重力方向始终是竖直向下的，重力的作用点在物体的重心上；画出动力F的作用线反向延长线，从支点向这条力的作用线作垂线，支点到垂足的距离就是力F的力臂，如下图所
解析：（1）

（2）

【详解】
（1）物块G的重力方向始终是竖直向下的，重力的作用点在物体的重心上；画出动力F的作用线反向延长线，从支点向这条力的作用线作垂线，支点到垂足的距离就是力F的力臂，如下图所示：

（2）图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮的上挂钩开始缠绕，如图所示：

13．如图所示，请画出滑轮组最省力的绕法。

答案：【详解】
对由一个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上，有两股绕线的方法拉力方向向下，在不计滑轮自
解析：
【详解】
对由一个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上，有两股绕线的方法拉力方向向下，在不计滑轮自重及摩擦的情况下，动滑轮和重物由几股绳子承担，拉力就是滑轮组提升物重的几分之一。由此可知绳子股数越多越省力，根据题意滑轮组最省力的绕法是绳子股数最多，即三股绕线的方法。具体图形如下

14．如图所示，画出用该滑轮组提升水桶时，既省力又能改变力的方向的绕绳方法。

答案：【详解】
由题意知，既省力又改变力的方向，以绳子自由端的拉力方向应向下，所以绳子应从定滑轮的下挂钩开始绕起，依次绕过下面的动滑轮、上面的定滑轮；如图所示：
解析：
【详解】
由题意知，既省力又改变力的方向，以绳子自由端的拉力方向应向下，所以绳子应从定滑轮的下挂钩开始绕起，依次绕过下面的动滑轮、上面的定滑轮；如图所示：

15．如图所示，用力F提升重物，请画出滑轮组最省力的绳子绕法。

答案：【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则由3段绳子承担物重时，是最省力的绕绳方法；绳子先系在动滑轮的固定挂钩上，绕过上面的定滑轮，再绕过动滑轮，如图所示
解析：
【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则由3段绳子承担物重时，是最省力的绕绳方法；绳子先系在动滑轮的固定挂钩上，绕过上面的定滑轮，再绕过动滑轮，如图所示
