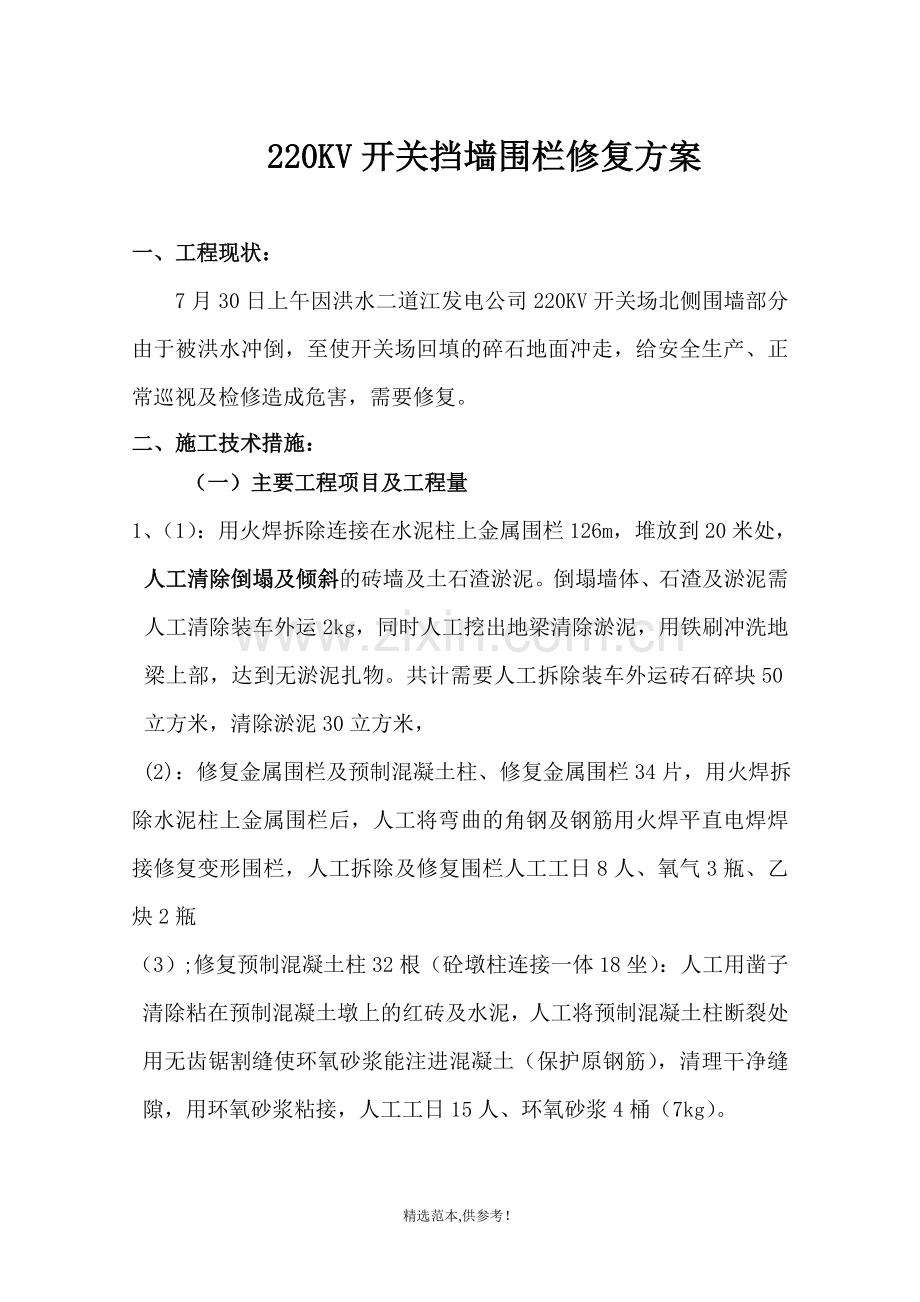

220KV开关挡墙围栏修复方案一、工程现状：7月30日上午因洪水二道江发电公司220KV开关场北侧围墙部分由于被洪水冲倒，至使开关场回填的碎石地面冲走，给安全生产、正常巡视及检修造成危害，需要修复。二、施工技术措施：（一）主要工程项目及工程量1、（1）：用火焊拆除连接在水泥柱上金属围栏126m，堆放到20米处，人工清除倒塌及倾斜的砖墙及土石渣淤泥。倒塌墙体、石渣及淤泥需人工清除装车外运2kg，同时人工挖出地梁清除淤泥，用铁刷冲洗地梁上部，达到无淤泥扎物。共计需要人工拆除装车外运砖石碎块50立方米，清除淤泥30立方米， (2)： 修复金属围栏及预制混凝土柱、修复金属围栏34片，用火焊拆除水泥柱上金属围栏后，人工将弯曲的角钢及钢筋用火焊平直电焊焊接修复变形围栏，人工拆除及修复围栏人工工日8人、氧气3瓶、乙炔2瓶（3）;修复预制混凝土柱32根（砼墩柱连接一体18坐）：人工用凿子清除粘在预制混凝土墩上的红砖及水泥，人工将预制混凝土柱断裂处用无齿锯割缝使环氧砂浆能注进混凝土（保护原钢筋），清理干净缝隙，用环氧砂浆粘接，人工工日15人、环氧砂浆4桶（7kg）。安装复位原预制砼柱与砼墩连接一体的墩柱18坐，（钢筋砼墩0.5m*0.4m*1.1m、柱0.15m*0.35m*1.8m）人工用铁刷冲洗地梁上部，达到无淤泥扎物，人工工日4人（4）:在地梁上砌筑370mm墙，（全长110米、高1.1米），砖砌筑：砖墙用M10机制红砖采用M5水泥砂浆，严格按规范砌筑。压搓、错搓正确。不直缝，通缝，主砌合理，砂将饱满。砖粘灰面保证85%以上，垂直度，平整度都达到规范要求。砌前砖的温度达到规范要求。搭设脚手架，采用双排外脚手架高2.5米、长110米。（5）：砌筑砖墙时均间隔3.2m，设0.4*0.5*1.1钢筋砼墩（修复安装18坐）新建12坐，制成砼墩柱：两侧支模，模板500*1100mm*2，内设14钢筋架，竖筋1m长 4根，4道箍筋0.12m*0.3m焊制成架。14钢筋7.5m、，C20混凝土500mm400mm1000mm（预留200mm等待二次浇筑）（6）：预制混凝土柱安装：预制混凝土柱与混凝土墩焊接在一起，二次浇筑成一体，（安装墙上部，150*350*1700预制钢筋混凝土柱12根）（7）：墙里面和外面及上面压盖墙檐抺用1：2.5水泥砂浆罩面二遍成活，灰厚25mm.墙体抹灰110m*（1.1m*2+0.4）（8）：距离墙上盖200mm处安装，金属围栏110米，围栏高1.4米，用50*50*5角钢18m，安装完毕刷底漆一遍、面漆两遍。（9）回填铺设碎石：靠墙内回填夯实石渣、长110m、平均宽1.5m、0.5米深后上铺0.2米碎石。2、靠材料库侧无墙围栏基础人工挖土1.2m*1*0.8，砌筑红砖模留出斜槽，柱固定在砖模中灌筑C20细石混凝土（共计4个基1.2*0.5*0.3础）。安装金属围栏18m安装0.35*0.15*2.7预制混凝土柱4根：施工进度计划：7天三、质量验收标准建筑工程施工质量验收统一标志GB50300-2001施工质量为合格。四、安全文明施工1、施工前，认真组织所有参加施工的人员学习安全技术措施，明确施工任务。2、进入施工现场必须带安全帽。3、保证各专业人员的劳保用品4、现场施工机械、建筑材料要按规定地点摆放整齐。5、拆除物装袋、捆绑利用灯笼架运至地面指定地点，严禁随意乱扔乱放。6、遵守厂内各项规章制度。220KV开关场围墙修复施工方案建设单位： 施工单位： 批 准： 批 准： 审 核： 审 核： 初 审： 编 制： 2010年7月31日【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】精选范本,供参考！
