塔吊防碰撞方案完整版.doc

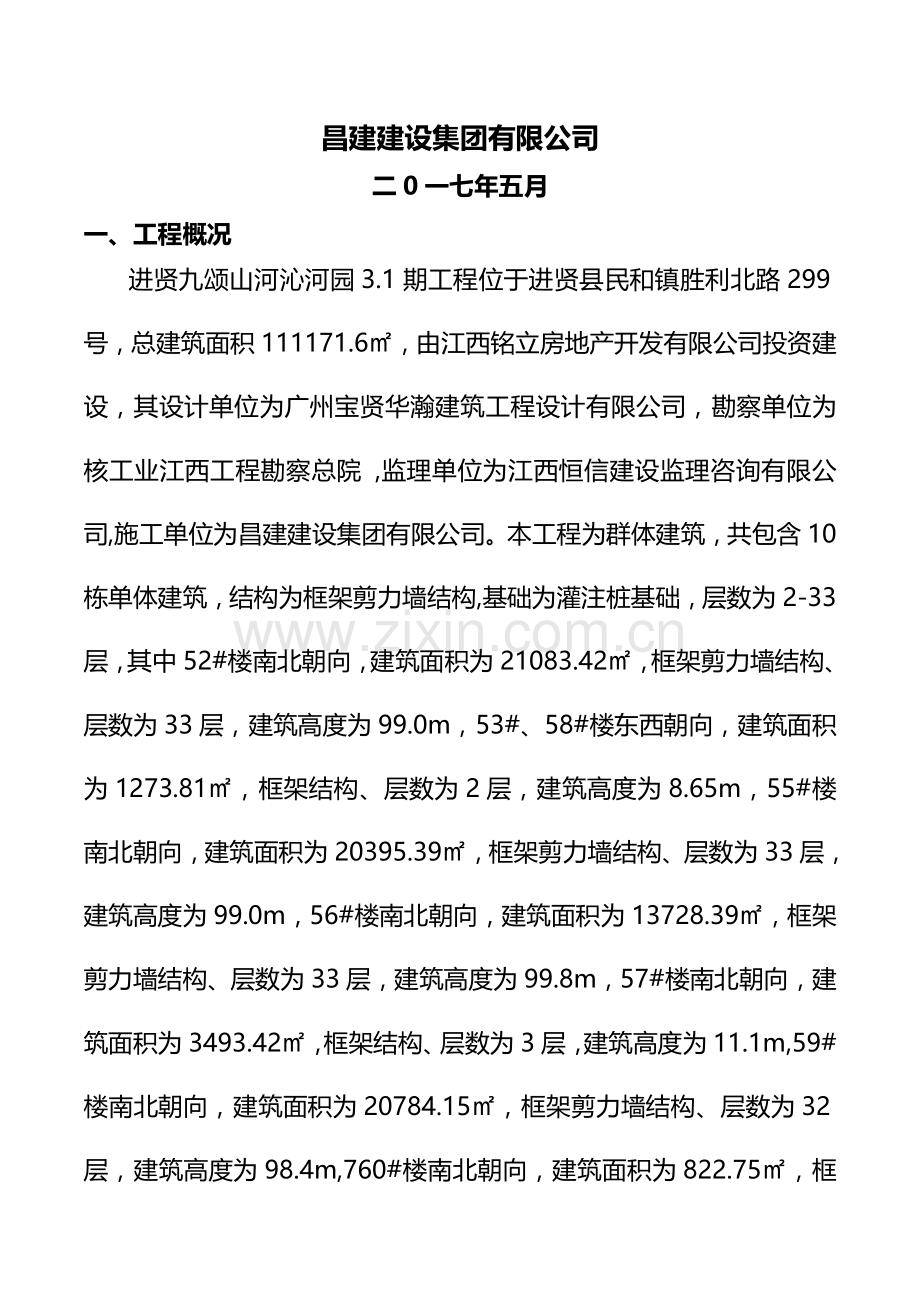

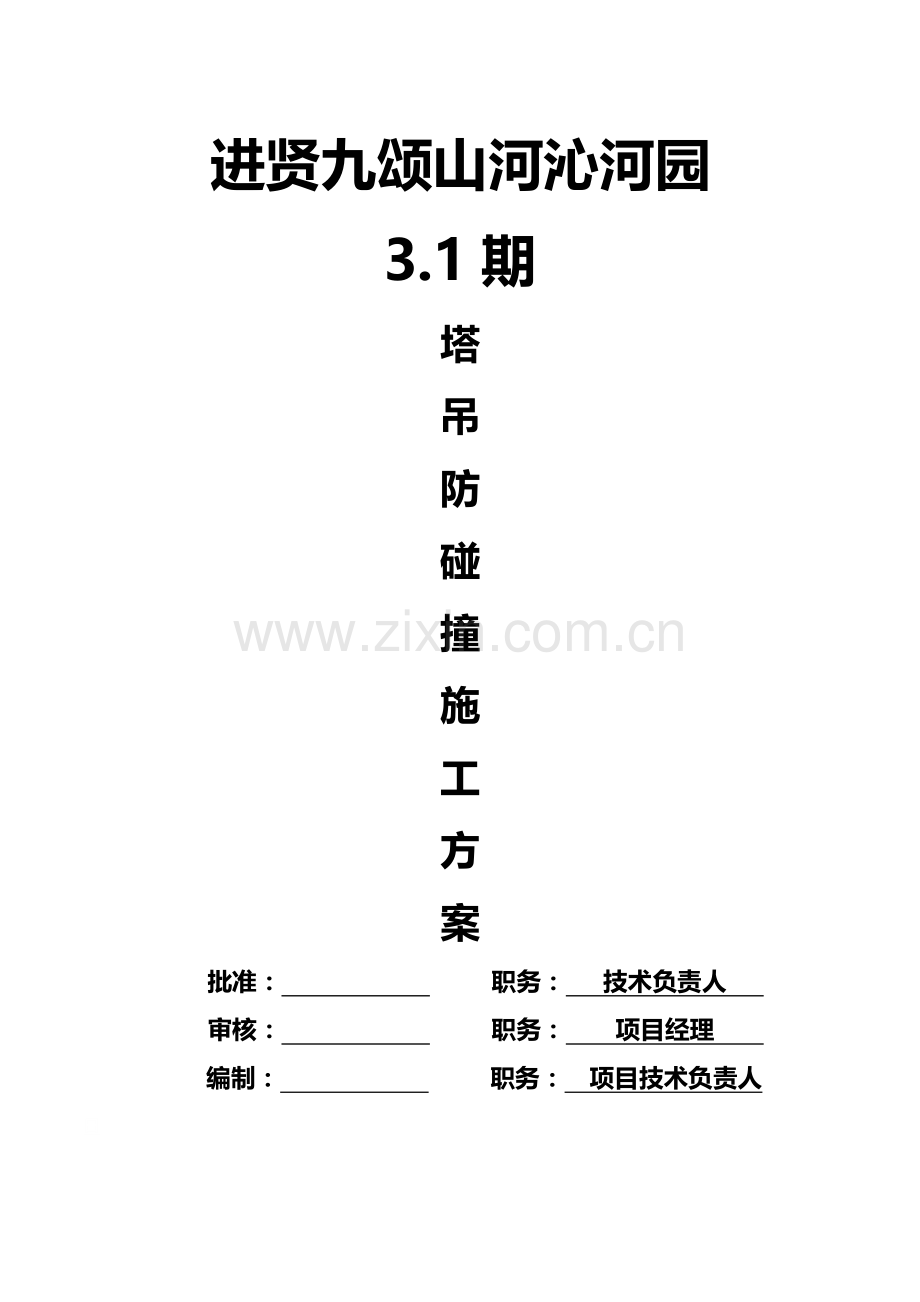

进贤九颂山河沁河园3.1期塔吊防碰撞施工方案 批准： 职务： 技术负责人 审核： 职务： 项目经理 编制： 职务： 项目技术负责人日昌建建设集团有限公司二0一七年五月一、工程概况 进贤九颂山河沁河园3.1期工程位于进贤县民和镇胜利北路299号，总建筑面积111171.6，由江西铭立房地产开发有限公司投资建设，其设计单位为广州宝贤华瀚建筑工程设计有限公司，勘察单位为核工业江西工程勘察总院 ,监理单位为江西恒信建设监理咨询有限公司,施工单位为昌建建设集团有限公司。本工程为群体建筑，共包含10栋单体建筑，结构为框架剪力墙结构,基础为灌注桩基础，层数为2-33层，其中52#楼南北朝向，建筑面积为21083.42，框架剪力墙结构、层数为33层，建筑高度为99.0m，53#、58#楼东西朝向，建筑面积为1273.81，框架结构、层数为2层，建筑高度为8.65m，55#楼南北朝向，建筑面积为20395.39，框架剪力墙结构、层数为33层，建筑高度为99.0m，56#楼南北朝向，建筑面积为13728.39，框架剪力墙结构、层数为33层，建筑高度为99.8m，57#楼南北朝向，建筑面积为3493.42，框架结构、层数为3层，建筑高度为11.1m,59#楼南北朝向，建筑面积为20784.15，框架剪力墙结构、层数为32层，建筑高度为98.4m,760#楼南北朝向，建筑面积为822.75，框架结构、层数为2层，建筑高度为8.65m,61#楼东西朝向，建筑面积为923.89，框架结构、层数为2层，建筑高度为8.65m。本工程垫层混凝土强度为C15，基础混凝土强度为C30，主体梁、板、墙、柱混凝土强度为C25、C30、C35。根据中华人民共和国建筑法、中华人民共和国安全生产法、建设工程安全生产管理条例结合公司实际、努力抓好安全生产，保障公司员工的生命安全和公司的财产安全，特制订本方案。本方案所称的生产安全事故，是指发生在本公司所承建的建筑工地场内所发生的危急人员伤亡及公司设备财产损失的生产安全事故。二、塔机性能及平面布置概况根据施工组织设计要求和总平面布置图，结合设计施工图纸和现场实际情况，本工程采用4台QTZ80塔式起重机作业垂直运输工具，安装高度约105M，安装方式为附着式，最大工作幅度56M。4台塔吊具体分布位置详见平面布置图若塔吊同时开机使用，则塔吊有发生相碰撞的可能性，为防止在施工中多塔塔臂相互发生碰撞，在塔吊安装和使用过程中特编制本方案，以保证塔吊作业安全。三、多机同时作业防碰撞的运行原则：1、低塔让高塔：塔身高度较低的塔机，在转臂前应观察塔身高度较高的塔机运行情况后再运行。2、后塔让先塔：在两塔机臂交叉区域内运行时，后进入该区域的塔机要避让先进入该区域的塔机。3、动塔让静塔：在两塔机塔臂交叉遇有运行时，在一塔机无回转、变幅等动作时，另一进行回转或变幅的塔机应对其进行避让。4、轻车让重车：在两塔机同时运行时，无荷载塔机应避让有荷载塔机。5、在前者优先：执行上列原则，当出现多项时，按排列顺序在前者优级先。6、使用单位应合理安排工程进度，保证回转范围发生干涉的塔机在顶升加节时保持足够的高度差。应按“就快不就慢”的原则，根据工程进度统一确定塔机顶升高度和到位时间。各塔机必须按正确的高度、时间如期完成顶升，不得提前或延迟。四、多机同时作业防碰撞技术措施1、塔吊安装时，有发生碰撞可能的2台塔吊必须考虑不在同一水平高度，在交叉半径范围内，处高位塔吊的最低位置的部件与低位塔吊中处于高位置部件之间垂直距离为2个标准节。2、每台塔吊配2名专业持证上岗司机和1名持证上岗指挥人员，作业时注意上下左右必须相互错开，做好塔吊安全三保险（吊钩、绳筒、断绳）、五限位、（吊钩高度、变幅、前后行走、起重力矩）齐全、灵敏、可靠。3、调整起升高度限位器启动起升机使吊钩侧板上缘离牵引小车下缘0.7M（倍率2时为1M），把电线接入限位器内，拧紧限位器输轴与卷筒主轴上止动螺钉，调整 好高度限位器，然后再启动升机钩，下放吊钩10M左右，再经高速提升，到达0.7M，起升高度限位，切断上升电源，只有下降动作，重复数次，检查是否起升高度限位准确，直至符合要求。提升到工作高度后，吊钩落地，调整下限位开关并使之断开，提升吊钩并再次下降，吊钩落地，调整下限位开关并使之断开，提升吊钩并再次下降，吊钩落地时应自动断电，不符合要求重新调整，直至符合要求。当塔机高度发生变化时，应重新调整限位器。4、调整回转限位器牵引小车（空钩）运行到起重臂要部，并保证电源电缆处于不打绞状态，用手指逐个压下微动开关，确认控制左或右的微动力开关是否正确，向右回转达540，松开螺钉，调整好凸轮动作至使微动开关瞬时转接，然后拧紧螺母。同上方法，调整左回转限位器，重复数次，直至符合要求。5、调整幅度限位器启动牵引机构，使载重小车的吊钩离回转中心最小和最大工作幅度处，分别把电线接入限位器内，拧松限位器输入轴与卷筒主轴上的止动螺钉，调整好幅度限位器，然后再启动牵引机构，载重小车向内开到离回转中心最小工作幅度处，向外开到离回转中心最大工作幅度处，幅度限位器中的开关动作，幅度限位，切断牵引机构电机电源，使载重小车不能向内（只能向外）或者不能再向外（只能向内）变幅。重复数次，直至符合要求。6、调整起重量限制器1）、当起吊3T以下重物时，可使用2倍率或4倍率工作，但当起吊3T以上重物时，必须采用4倍率工作。2）、滑轮倍率装置的目的，为的是使吊钩滑轮的绕绳倍率变更，使起升机重提高一倍，提高一倍而起速降低一倍。倍率变更方法如下：将吊钩降至地，取出中间的销轴，然后将上滑轮夹板提升到地载重小车下部顶住，这时吊钩滑轮由四倍率变为二倍率，利用同一原理，若需要从二倍率变成四倍率，只需将吊钩落地，放不上滑轮，用销轴将睛下夹板连接即可。7、调整力矩限制器试验按定幅变码和定码变幅方式分别进行，各重复三次。（1）、定幅变码实验1）、在最大工作幅度R处，以正常工作速度起升额定起重量Q，力矩限制器不应动作，允许起升、放下，然后以最慢速度起升1.1倍的额定起重量1.1Q，力矩限制器，不能起升。（2）、定码变幅实验1）、测定相当于最大额定起重量（Qm）的工作幅度Rm及1.1Rm值并在地面标记。在小幅度处起吊最大额定起重量（Qm），离地1M停车，慢速变幅至Rm处，力矩限制器不应动作。退回，重从小幅度处开始，以正常工作速度向外变幅，在达到1.1Rm处之前，力矩限制器应动作，切断向外变幅。2）、取0.3倍最大额定起重量（0.3 Qm）并测定相应允许最大工作幅度R0.3及1.1R0.3，地面标记，重复1项实验取得正确数据。五、多机同时作业防碰撞安全措施1、夜间施工必须有足够照明措施，密切注意对方塔吊动向，及时正确密切配合。2、塔机与信号指挥人员必须配备对讲机，对讲机经统一确定频率后必须锁频，使用人员无要调动频率，且要做到专机专用。3、信号指挥人员应与塔机组相对固定，无特殊原因不得随意更换指挥人员：指挥人员未经主管和负责人同意，不得么自换岗。4、指挥过程来格执行信号指挥人员与塔杨司机的应答制度，即：指挥人员发出动作指令时，先呼叫指挥塔机的编号，待塔机司机应答后，信号指挥人员方可发出塔机动作指令。5、信号指挥人员必须时刻目视塔机吊钩与被吊物。塔机转臂过程中，信号指挥人员还面环顾周围相邻塔机的工作状态，并发出安全指示语言。安全指示语言必须明确、简短、完整清晰。6、塔机长时间暂停工作时，吊钩应起到最高处，小车拉到最近点并卸去吊钩上的吊索，大臂按顺风向停置。六、其他注意事项1、对塔吊司机进行班前安全教育。做到定机、定人、定措施。项目部对特殊工程定期组织安全学习，安全培训工作做好以预防为主，防范结合。塔吊司机必须持有效上岗证上岗，应持有效指挥证的指挥员实施指挥。2、塔吊司机必须遵守“十不吊”等有关安全远程。3、禁止越级调速和高速时突然停车。4、塔吊作业前应检查钢丝绳、安全装置、制动工作传动机构等机械。如有不符合要求的情况应予以修理，经试运转确认无问题后才能投入施工。5、当塔吊出现不正常时，应及时停车，将重物放下，切断电源，找出原因排除故障才能继续工作，禁止在工作过程中调整或检修。七、附塔吊平面范围示意图个人工作业务总结本人于2009年7月进入新疆中正鑫磊地矿技术服务有限公司(前身为“西安中正矿业信息咨询有限公司”)，主要从事测量技术工作，至今已有三年。在这宝贵的三年时间里，我边工作、边学习测绘相专业书籍，遇到不懂得问题积极的请教工程师们，在他们耐心的教授和指导下，我的专业知识水平得到了很到的提高，并在实地测量工作中加以运用、总结，不断的提高自己的专业技术水平。同时积极的参与技术培训学习，加速自身知识的不断更新和自身素质的提高。努力使自己成为一名合格的测绘技术人员。在这三年中，在公司各领导及同事的帮助带领下，按照岗位职责要求和行为规范，努力做好本职工作，认真完成了领导所交给的各项工作，在思想觉悟及工作能力方面有了很大的提高。 在思想上积极向上，能够认真贯彻党的基本方针政策，积极学习政治理论，坚持四项基本原则，遵纪守法，爱岗敬业，具有强烈的责任感和事业心。积极主动学习专业知识，工作态度端正，认真负责，具有良好的思想政治素质、思想品质和职业道德。 在工作态度方面，勤奋敬业，热爱本职工作，能够正确认真的对待每一项工作，能够主动寻找自己的不足并及时学习补充，始终保持严谨认真的工作态度和一丝不苟的工作作风。 在公司领导的关怀以及同事们的支持和帮助下，我迅速的完成了职业角色的转变。一、回顾这四年来的职业生涯，我主要做了以下工作：1、参与了新疆库车县新疆库车县胡同布拉克石灰岩矿的野外测绘和放线工作、点之记的编写工作、1:2000地形地质图修测、1:1000勘探剖面测量、测绘内业资料的编写工作，提交成果新疆库车县胡同布拉克石灰岩矿普查报告已通过评审。2、参与了库车县城北水厂建设项目用地压覆矿产资源评估项目的室内地质资料编写工作，提交成果为库车县城北水厂建设项目用地压覆矿产资源评估报告，现已通过评审。3、参与了新疆库车县巴西克其克盐矿普查项目的野外地质勘查工作，参与项目包括：1:2000地质测图、1:1000勘查线剖面测量、测绘内业资料的编写工作；最终提交的新疆库车县康村盐矿普查报告已通过评审。4、参与了新疆哈密市南坡子泉金矿2009年度矿山储量监测工作，项目包括：野外地质测量与室内地质资料的编写，提交成果为新疆哈密市南坡子泉金矿2009年度矿山储量年报，现已通过评审。6、参与了新疆博乐市五台石灰岩矿9号矿区勘探项目的野外地质勘查工作，项目包括：1:2000地质测图、1:1000勘探剖面测量、测绘内业资料的编写工作，并绘制相应图件。7、参与了新疆博乐市托特克斜花岗岩矿详查报告项目的野外地质勘查工作，项目包括：1:2000地质测图、1:1000勘探剖面测量、测绘内业资料的编写工作，并绘制相应图件。通过以上的这些工作，我学习并具备了以下工作能力： 1、通过实习，对测绘这门学科的研究内容及实际意义有了系统的认识。加深对测量学基本理论的理解，能够用有关理论指导作业实践，做到理论与实践相统一，提高分析问题、解决问题的能力，从而对测量学的基本内容得到一次实际应用，使所学知识进一步巩固、深化。2、熟悉了三、四等控制测量的作业程序及施测方法，并掌握了全站仪、静态GPS、RTK等测量仪器的工作原理和操作方法。3、掌握了GPS控制测量内业解算软件（南方测绘 Gps数据处理）以及内业成图软件（南方cass）的操作应用。能够将外业测量的数据导入软件进行地形图成图和处理。4、在项目技术负责的指导下熟悉了测量技术总结的编写要求和方法，并参与了部分项目测量技术总结章节的编写工作。5、在项目负责的领导下参与整个测量项目的组织运作，对项目的实施过程有了深刻理解。通过在项目组的实习锻炼了自己的组织协调能力，为以后的工作打下了坚实基础。二、工作中尚存在的问题 从事测绘工作以来，深深感受到工作的繁忙、责任的重大，也因此没能全方位地进行系统地学习实践，主要表现为没有足够的经验，对于地形复杂的地段理解不够深刻；理论知识掌握不够系统，实践能力尚为有限。以上问题，在今后工作中自己将努力做到更好。三、今后的工作打算 通过总结四年来的工作，我无论从工作技术上，还是从世界观、人生观、价值观等各个方面，都有了很大的提高。今后，我会在此基础上，刻苦钻研，再接再厉，使自己在业务知识水平更上一层楼，为测绘事业的发展，贡献自己的力量。
