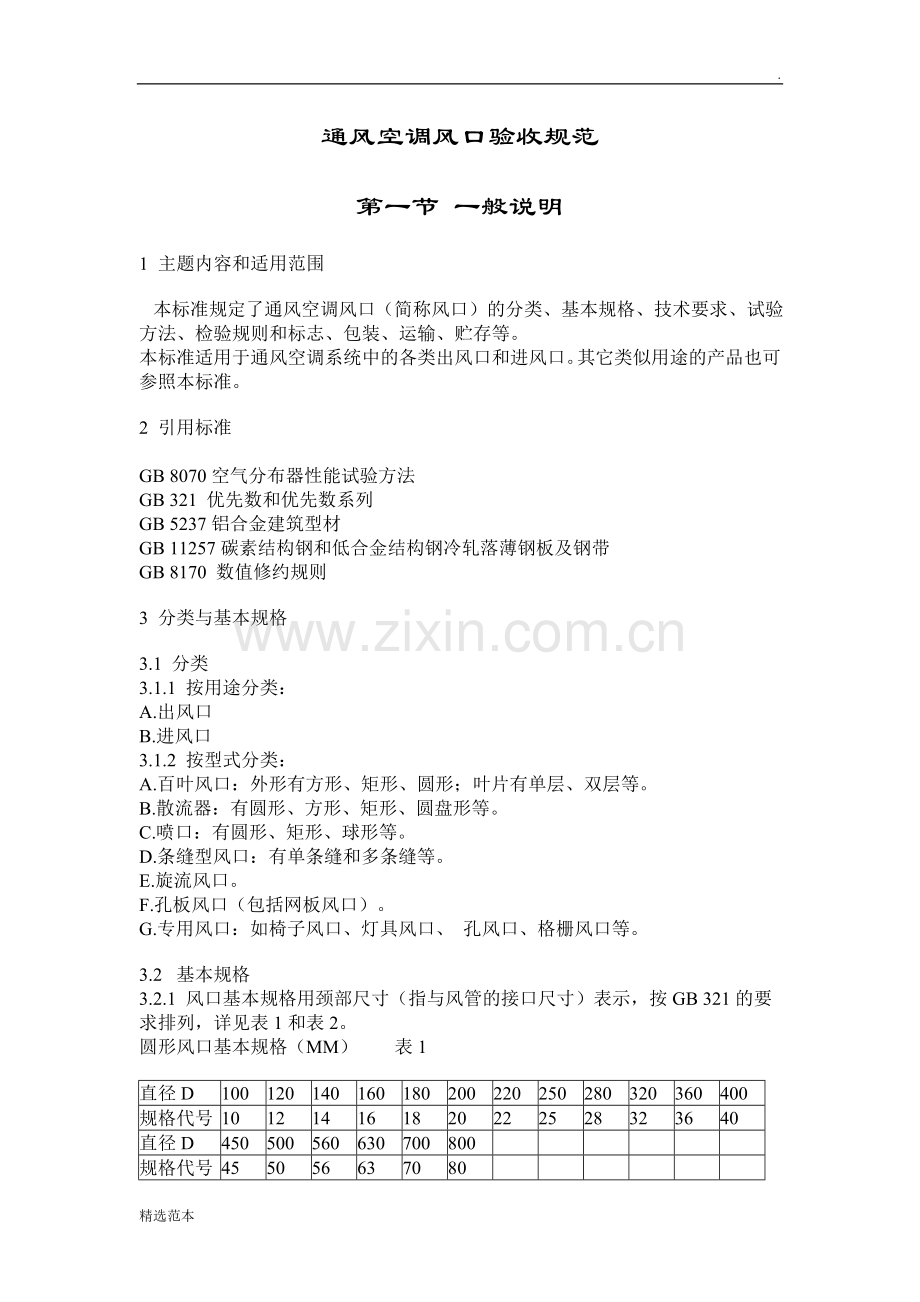

通风空调风口验收规范.doc_第1页
第1页 / 共5页
通风空调风口验收规范.doc_第2页
第2页 / 共5页
通风空调风口验收规范.doc_第3页
第3页 / 共5页
通风空调风口验收规范.doc_第4页
第4页 / 共5页
通风空调风口验收规范.doc_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

1、.通风空调风口验收规范第一节 一般说明1 主题内容和适用范围 本标准规定了通风空调风口(简称风口)的分类、基本规格、技术要求、试验方法、检验规则和标志、包装、运输、贮存等。本标准适用于通风空调系统中的各类出风口和进风口。其它类似用途的产品也可参照本标准。2 引用标准GB 8070空气分布器性能试验方法GB 321 优先数和优先数系列GB 5237铝合金建筑型材GB 11257碳素结构钢和低合金结构钢冷轧落薄钢板及钢带GB 8170 数值修约规则3 分类与基本规格3.1 分类3.1.1 按用途分类:A.出风口B.进风口3.1.2 按型式分类:A.百叶风口:外形有方形、矩形、圆形;叶片有单层、双层

2、等。B.散流器:有圆形、方形、矩形、圆盘形等。C.喷口:有圆形、矩形、球形等。D.条缝型风口:有单条缝和多条缝等。E.旋流风口。F.孔板风口(包括网板风口)。G.专用风口:如椅子风口、灯具风口、 孔风口、格栅风口等。3.2 基本规格3.2.1 风口基本规格用颈部尺寸(指与风管的接口尺寸)表示,按GB 321的要求排列,详见表1和表2。圆形风口基本规格(MM) 表1直径D100120140160180200220250280320360400规格代号101214161820222528323640直径D450500560630700800规格代号455056637080方、矩形风口基本规格(mm

3、) 表212016020025032040050063080010001250120121216122012251232124012501263128012100121601616201625163216401650146316801610016125162002520252032204020502063208020100201252025025253225402550256325802510025125253203232403250326332803210032125324004040504063408040100401254050050506350805010050125506306363

4、806310063125633.2.2散流器基本规格可按相等间距数50mm、60mm、70mm排列。3.3型号表示法3.3.1型号表示法分类代号表 表3序号风口名称分类代号序号风口名称分类代号1单层百叶风口DB10条缝风口TF2双层百叶风口SB11旋流风口YX3圆形散流器YS12孔板风口KB4方形散流器FS13网板风口WB5矩形散流器JS14椅子风口YZ6圆盘形散流器PS15灯具风口DZ7圆形喷口YP16篦孔风口BK8矩形喷口JP17格栅风口KS9球形喷口QP规格代号用风口基本规格数值的1/10表示。3.3.2型号示例:FJS-3225-表示矩形散流器,规格为320*250(mm)FQP-16

5、-表示球形喷口,规格为160(mm)FYS-25-表示圆形散流器,规格为250(mm)第二节 技术要求4.1基本要求4.1.1风口产品应符合本标准的要求,并按规定程序批准的图样和技术文件制造。4.1.2尺寸偏差的允许值如下:a:矩形(包括方形)风口的尺寸允差风表4。尺寸允差(mm)表4风口边长300300800800允差-1-2-3b:矩形(包括方形)风口两条对角线之间的允差风表5对角线长度300300500500允差123c:圆形风口的尺寸允差见表6尺寸允差(mm) 表6风口直径250250允差-2-34.1.3风口装饰平面应平整光滑,其平面度应符合表7的规定值。平面度 表7表面积(m)0.

6、10.10.30.30.8平面度(mm)1234.1.4风口装饰面上接口拼缝的缝隙,铝型材应不超过0.15mm,其它材料应不超过0.2mm。4.1.5 风口的叶片应符合下列要求:a:叶片间距的尺寸偏差不大于1mm;b:叶片弯曲度3/1000mm;c:叶片平行度4/1000mm;4.2外观要求4.2.1风口装饰面应无明显的划伤和压痕。4.2.2 风口装饰面的颜色应一致,无花斑现象。4.2.3 焊点应光滑牢固。4.3 性能要求4.3.1 机械性能a:风口的活动零件,要求动作自如,阻尼均匀,无卡死和松动。b:导流片可调或可拆卸的产品,要求调节器拆卸文便和可靠,定位后无松动现象。4.3.2空气动力性能

7、a:风口应确定标准试验工况下额定的风量和射程值。标准试验工况条件下:在标准状态空气下,射流的末端速度为0.5m/S,空气全压为10Pa。b:风口在颈部速度6m/s时,全压损失应不超过100Pa。c:空气动力性能取值应符合CB8170数值修约规则。风量一律取整数,尾数为零,射程(可扩散半径)和压力损失取一位小数,局部阻力系数取二位小数。4.4材料要求风口应选用防腐性能好,易成型的材料制造。a:采用铝型材时,应符合GB5237的规定。b:用用钢材时,应符合GB11253的规定。c:根据使用要求,亦可采用其它有关材料标准的规定。第三节 试验方法5.1空气动力性能试验风口的空气动力性能应按照GB807

8、0规定的试验项目、装置和方法进行试验。5.2 尺寸测量风口的各种尺寸和偏差用钢板尺、塞尺或样板等测量。5.3 外观检验外观检验应在照度不少于300LX下目测。5.4 机械性能检验应在正常使用条件下,用手或专业工具(如样板)检验。5.5 运输试验包装好的风口稳放在载重汽车上(汽车以25至30KM/H的速度 在三通讯公路上行驶300km)或模拟振动台上颠振后,复测尺寸偏差、外观和机械性能。6 检验规则6.1 检验分类和检验项目6.1.1 风口检验分出厂检验(或交收检验)和型式检验。6.1.2 检验项目按表8。风口检验项目 表8序号检验项目名称本标准所属条款1尺寸偏差4.1.24.1.52外观4.2

9、.14.2.33机械性能4.3.1和5.44风量4.3.2和5.15压力损失和局部阻力系数4.3.2和5.16射程(或扩散半径)4.3.2和5.17运输试验5.58包装、标志7.1,7.2注:进风口不需要检验第6项6.2 出厂检验6.2.1 每个风口必须经制造厂检验,检验合格方可入库。6.3.1 风口有下列情况之一时,应进行型式检验:a:试制的新产品定型时;b:产品结构和制造工艺、材料等更改,对产品性能有影响时;c:长期停产后,恢复生产时;d:产品转厂生产时;e:批量生产时,每两年至少进行一次;f:国家质量监督机构提出型式检验要求时。6.3.2 风口型式检验应包括表8全部项目。6.3.3 型式

10、检验抽样方法,应在制造厂的合格品中抽取,抽取样品的数量按表现。抽验数量(个)表9交验数量=500抽检数量2346.3.4 判定规则,在抽取样品中有一个检验不合格,则加倍抽取,如检验仍有一个不合格,则该批风口判为不合格产品。7 标志、包装、运输、贮存7.1 标志7.1.1 每个产品应有厂家商标,并固定在明显部位。7.1.2 产品出厂的包装箱上应注明:a:风口名称、商标或代号;b:制造厂名称;c:风口型号规格;d:出厂编号;e:制造日期;f:数量和重量。7.1.3 包装箱应有防潮,防震,禁止翻滚,小心轻放等标志。7.2 包装7.2.1 每个产品需用塑料袋或其它防护材料包扎。7.2.2 包扎好产产品税在纸箱中放平,并用软性材料垫实。包装纸箱必须捆扎牢固严密。7.2.3 包装箱内应有装箱单、产品合格证等到有关文件。7.3 运输和贮存7.3.1 产品在运输过程中,不应受碰撞、挤压、抛投、雨雪淋袭。7.3.2 产品应贮存在通风干燥的仓库内,不宜堆放过高,周围应无腐蚀性气体存在。精选范本
