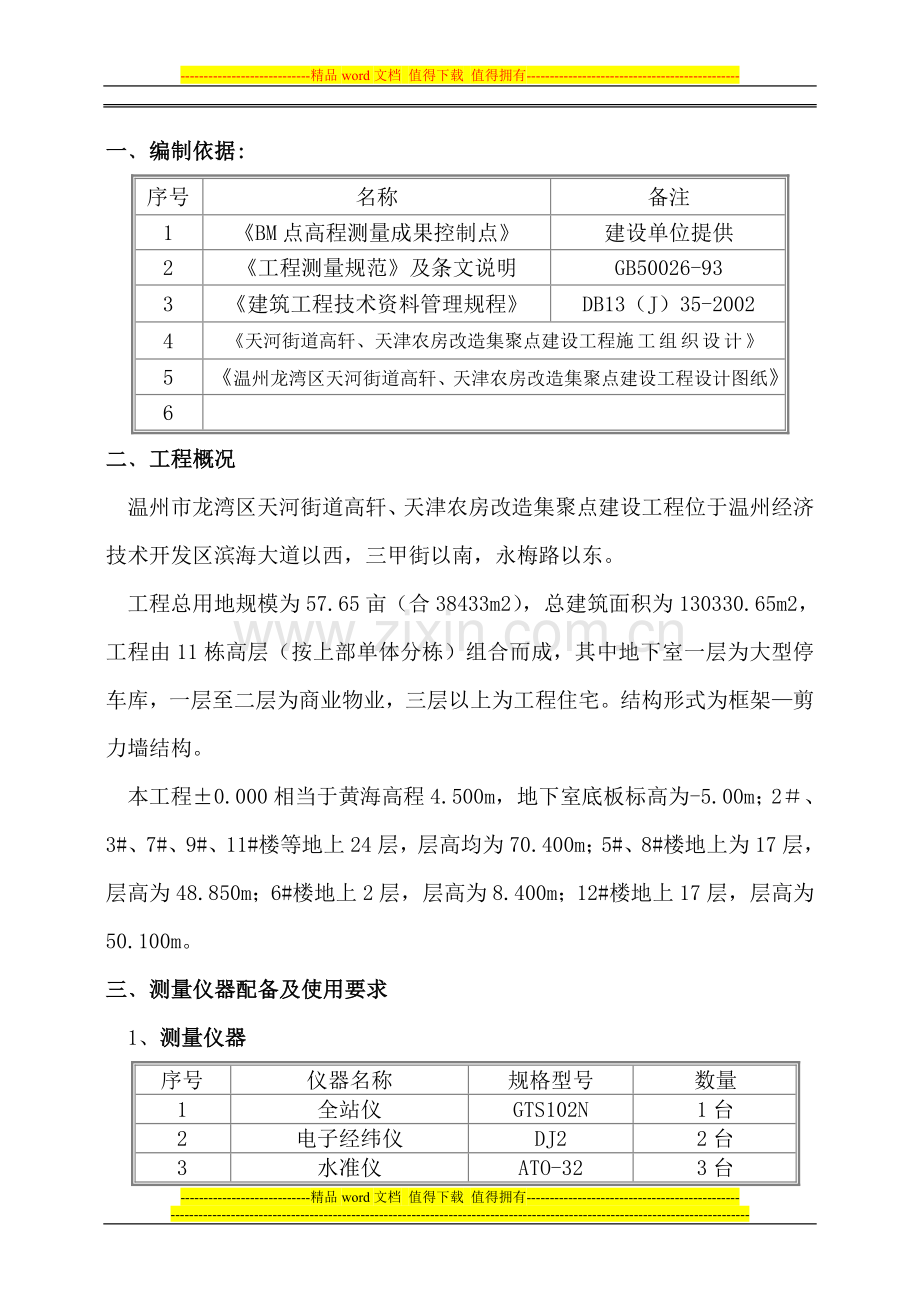

一﹑编制依据:
序号
名称
备注
1
《BM点高程测量成果控制点》
建设单位提供
2
《工程测量规范》及条文说明
GB50026-93
3
《建筑工程技术资料管理规程》
DB13（J）35-2002
4
《天河街道高轩、天津农房改造集聚点建设工程施工组织设计》
5
《温州龙湾区天河街道高轩、天津农房改造集聚点建设工程设计图纸》
6

二﹑工程概况
温州市龙湾区天河街道高轩、天津农房改造集聚点建设工程位于温州经济技术开发区滨海大道以西，三甲街以南，永梅路以东。
工程总用地规模为57.65亩（合38433m2），总建筑面积为130330.65m2，工程由11栋高层（按上部单体分栋）组合而成，其中地下室一层为大型停车库，一层至二层为商业物业，三层以上为工程住宅。结构形式为框架—剪力墙结构。
本工程±0.000相当于黄海高程4.500m，地下室底板标高为-5.00m；2＃、3#、7#、9#、11#楼等地上24层，层高均为70.400m；5#、8#楼地上为17层，层高为48.850m；6#楼地上2层，层高为8.400m；12#楼地上17层，层高为50.100m。
三﹑测量仪器配备及使用要求
1、测量仪器
序号
仪器名称
规格型号
数量
1
全站仪
GTS102N
1台
2
电子经纬仪
DJ2
2台
3
水准仪
ATO-32
3台
4
塔尺
5m
3把
5
钢尺
50m
3把
6
其他工具（对讲机、测绳、钢卷尺、垂球、太阳伞等）

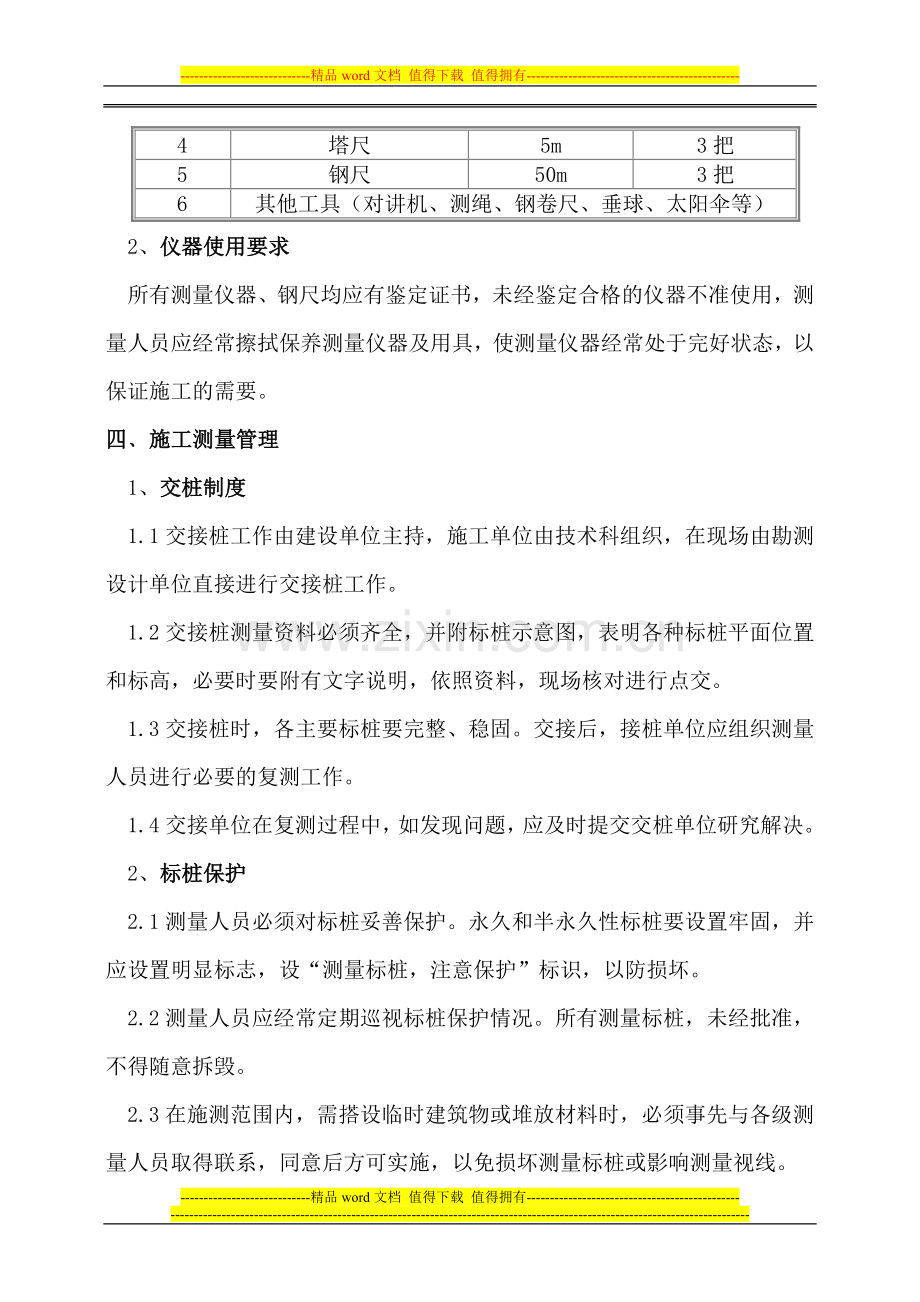

2、仪器使用要求
所有测量仪器、钢尺均应有鉴定证书，未经鉴定合格的仪器不准使用，测量人员应经常擦拭保养测量仪器及用具，使测量仪器经常处于完好状态，以保证施工的需要。
四﹑施工测量管理
1、交桩制度
1.1交接桩工作由建设单位主持，施工单位由技术科组织，在现场由勘测设计单位直接进行交接桩工作。
1.2交接桩测量资料必须齐全，并附标桩示意图，表明各种标桩平面位置和标高，必要时要附有文字说明，依照资料，现场核对进行点交。
1.3交接桩时，各主要标桩要完整、稳固。交接后，接桩单位应组织测量人员进行必要的复测工作。
1.4交接单位在复测过程中，如发现问题，应及时提交交桩单位研究解决。
2、标桩保护
2.1测量人员必须对标桩妥善保护。永久和半永久性标桩要设置牢固，并应设置明显标志，设“测量标桩，注意保护”标识，以防损坏。
2.2测量人员应经常定期巡视标桩保护情况。所有测量标桩，未经批准，不得随意拆毁。
2.3在施测范围内，需搭设临时建筑物或堆放材料时，必须事先与各级测量人员取得联系，同意后方可实施，以免损坏测量标桩或影响测量视线。
3、测量复测制度
3.1为避免测量差错，施工中，应采取不同方式不同测点进行复测，其测量工作内容、成果等要有详细的记录，并签字以示负责。
3.2现场内各测量控制标桩，必须定期进行检测，特殊情况应随时进行检测。
4、测量资料管理制度
4.1根据施工测量规范要求，随着工程进度分别填报工程定位测量及复测记录；基槽及各层放线测量及复测记录；沉降观测记录；建筑物垂直度、标高、全高测量记录及工程竣工测量，附报验表一并报监理处。
4.2测量成果的计算资料必须做到记录真实、字迹清楚、计算正确，做到格式统一，装订成册后妥善保管。
4.3原始资料记录必须清楚，不得涂改或后补。测量手簿应按规定填写，并详细记载观测时的特殊情况。
4.4工程竣工后，必须及时整理测量资料，凡纳入城建档案馆的资料，应按规定要求的内容整理好后交技术部归档。
5、测量仪器、工具使用和保管制度
5.1测量人员应负责和检查测量仪器的使用和保管情况。
5.2测量人员必须熟悉和掌握并严格遵守测量专业规程。
5.3测量人员在使用仪器施测过程中，必须坚守岗位，避免仪器受振、倾倒和碰撞，雨天或烈日下测量应打伞。
5.4测量仪器必须由熟悉仪器性能和有实践经验的专业技术人员经常定期维护。要按计量规定及时送检。单位内部每季度要检查校验一次仪器的精度。
5.5测量仪器使用中，如发现误差过大或受损时，应及时提出报告，送公司技术部处理，不得擅自拆修。
5.6测量仪器必须由专人保管，使用中要注意防晒、防淋、防尘、防潮。
5.7领用和归还仪器时，使用和保管人员就互相进行检查，发现问题及时提出。
5.8测量仪器主管人员必须了解、掌握、检查测量仪器使用和保管情况，发现问题及时处理。
5.9测量仪器必须经公司主管业务部门组织鉴定后方可报废。
5.10增补购置仪器必须向公司技术部提出申请，由公司统一配置。
6、沉降观测
6.1开工前由建设单位委托有资质的测量单位进行沉降观测，并做好建筑物沉降观测设计方案并及时敷设测标，施工单位提出具体要求，以便施工中进行观测。永久性变形观测点，应根据设计要求，施工单位配合测量单位认真敷设好，工程竣工后连同资料，一并交建设单位。
7、工程竣工测量
工程竣工后由建设单位委托有资质的测量单位进行。
7.1竣工测量的目的：竣工测量不仅是验收和评价工程是否按图施工的依据，更是工程交付使用后进行管理维修及扩建的依据。
7.2测量控制点位和数据资料，如场地桩位平面图控制网点、主轴线及场地永性标高控制点。
7.3地上和地下建筑物的位置（坐标）几何尺寸、标高及开工日期。
7.4室外地下和地上各种管线和建筑物的位置标高等。室外环境工程的位置，几何尺寸及标高等。
五﹑建筑物控制
1﹑工程定位
本工程由湖南四建安装建筑有限公司进行测量定位。
2﹑平面控制网的布设
2.1本工程轴线控制网主要依据测绘单位提供的DS2、DS3导线点和场区定位点，用全站仪定出各主要轴线交点，再向基坑边引测控制点，作为以后测量放线的依据。
2.2地下结构部分采用外控法进行轴线控制，控制点设在距楼体外墙皮5米处。地上结构采用内控法控制，待地下结构封顶后将外控点引测至建筑物首层楼板上，做为地上部分的控制点。。
3﹑高程控制网的布设
3.1测绘单位提供的水准点BM1、BM2、BM3分别位于施工区外边。
3.2根据基本控制点BM1、BM2、BM3向场区东边、西边、北边各引测一个水准点，以此构成闭合控制网。引测点闭合差合格后，按测站平差后作为建筑物高程控制的依据。
六﹑±0.000以下施工测量
1、轴线控制测量
±0.000以下平面采用外控法进行控制，即将建筑物主轴线控制点引测至基坑边，然后用经纬仪投测至基坑内，各主轴线控制点在基坑两侧均做成半永久性桩点。投测至基坑内的轴线，完成后以量距的方法进行校核。
2、标高控制测量
在土方开挖进行中用水准仪实测基坑深度，当挖到基坑底保留土层时用水准仪进行跟踪抄测，供施工人员准确清底，确保基槽底标高误差小于10mm；及时将轴线投测到基础上，确定开挖边线及基坑的平面位置。在钎探结束后，最后进行清槽时采用水准仪进行抄平，严格控制清槽的平整度，防止超挖。
七、±0.000以上施工测量
在地下结构施工至±0.000时，根据平面控制网校核建筑物楼四角坐标，校核方法可采用坐标计算法进行，并以方位角及已知边进行校核。同时依据施工图各轴线的间距，校核所布置轴线间距，其误差小于3mm。
1、轴线控制测量
1.1采用内控法。根据流水段的划分布设内控点，在首层楼板混凝土浇筑前将主要轴线的内控点用150×150mm预埋铁与板筋焊接，略高出混凝土顶面3至5毫米。
1.2鉴于激光铅垂仪的特点，投测距离越大，其投测光斑发散，也就降低了投测精度，因此，2#～12#楼采用二级接力方式进行，并用经纬仪以外控点进行校核。一层至十层为一控制段，十层至顶层为一控制段。在结构施工至十层时将激光控制点导测至十层楼板，按首层的方法做好控制点，以此为控制点向上引测。
1.3根据流水段所对应的内控点，利用激光铅垂仪作竖向传递，仪器置于首层内控点上对中整平。（注意盖好二层洞口防护板，以防上面掉物伤人、伤仪器）施工层用有机玻璃接收光点，对讲机上下联系，拿开二层防护板、四方位投点，直径小于5mm取中定点。每一流水段至少向上传递三点，用经纬仪和钢尺在施工层闭合校核。合格后用钢尺分划各细部轴线及施工用线，自检合格后报请栋号、技术、质量验线并且办理验收记录。
内控法施工示意图
2、标高控制测量
±0.000以上标高引测，主要是用钢尺沿结构外墙或楼梯间等向上引测。每一层标高控制点为4个，按首层逐层向上引测标高，以便于互相校核和适应分段施工的需要，引测步骤是：
2.1用水准仪根据现场高程控制点引测至首层建筑物内部，每个施工段设一个控制点，并用红油漆在墙上标示。各点均要进行闭合误差计算，并保证精度合格，以此为高程依据。
2.2施工时将水准仪安置到施工层，校测由下面传递上来的各水平线，当误差小于3mm时以其平均值抄水平线，抄平时，尽量将仪器安置在测点范围的中心位置,削弱仪器I角误差，提高精度满足施工。
3、大角竖向控制
从首层开始，在四个大角部位设竖向控制线进行大角竖向控制，保证大角的竖向垂直。每个大角两边各设一条控制线，均距大角为10㎝。每层外墙拆完模板后，将竖向线用线坠引至上层，保证大角的方正。
4、塔吊安装测量
4.1施工中按塔吊方案要求,及时准确的放出塔吊位置。
4.2塔吊安装过程中,紧密配合机械租赁分公司,做好基础节的吊装就位测量工作,并按机械租赁分公司的技术交底做好各项观测。
4.3塔吊锚固施工中,按机械租赁分公司的技术交底做好锚固件的就位测量工作。
4.4用水准仪定期做沉降观测,并将有关数据及时报送机械负责人。
4.5用经纬仪定期做垂直观测,并将有关数据及时报送机械负责人。
八、施工测量标准
1、施工控制测量
1.1场区平面控制
等级
边长（m）
测角中误差（²）
边长相对中误差
Ⅱ级
100～300
8
≤1/20000
1.2控制网轴线起始点的测量定位误差，不应该低于同等级控制网的要求。
1.3 角度观测可采用方向观测法，其测回数应根据测角中误差的大小，按下表确定
测角中误差
2.5²
3.5²
4²
5²
10²
测回数
DJ1
4
3
2
-
-
DJ2
6
5
4
3
1
1.4 矩形网的角度闭合差，不应大于测角中误差的4倍。
1.5 当采用钢尺丈量距离时，边长应以二测回测定，长度应进行温度、坡度和尺长修正。
2、现场施工放样精度要求
建筑物施工放样的主要技术要求，应符合下表要求：
建筑物结构特征
测距相对中误差
测角中误差（″）
在测站上测定高差中误差（mm）
根据起始水平面在施工水平面上测定高程中误差（mm）
竖向传递轴线点中误差
（mm）
高度：
60～100

1/10000

10

2

5

3
2.1基础放线尺寸允许误差
长度（L）、宽度（B）的尺寸
允许误差（mm）
L（B）≤30m
±5
30m<L（B）≤60m
±10
60m<L（B）≤90m
±15
L（B）>90m以上
±20
2.2轴线竖向投测允许误差
项目（H-总高度）
允许误差（mm）
H≤30m
5
30m<H≤60m
10
60m<H≤90m
15
H>90m以上
20
2.3标高竖向传递允许误差
项目（H-总高度）
允许误差（mm）
每　　层
±3
H≤30m
±5
30m<H≤60m
±10
60m<H≤90m
±15
H>90m以上
±20
九、验线的基本要求
1、每层放线完毕后均及时通知栋号长、技术员、质检员进行验线并如实填报楼层放线记录。
2、经栋号长、技术员、质检员自检合格后报监理单位验线。
十、附件
1、《BM点高程测量成果报告》
2、轴线控制点布置图
