2015年1、2号脱硫吸收塔检修脚手架搭设、
拆除施工方案

工 程 名 称： 1、2号吸收塔脚手架搭设、拆除
承包方编制人：
承包方审核人：
发包方审核人：
发包方技术负责人：
发包方安监负责人：
发包方批准人：

日期：2015年 06月17 日

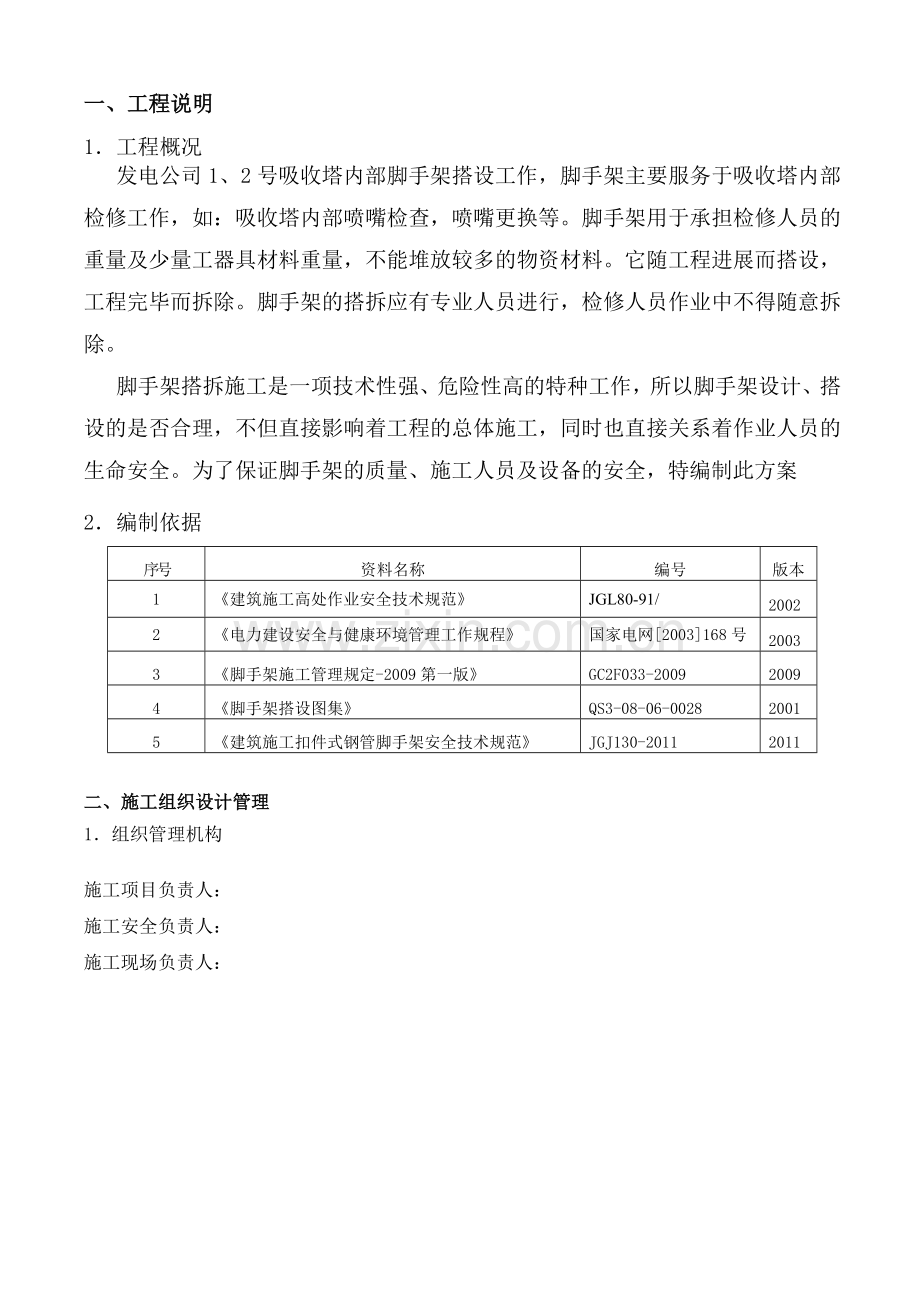

一、工程说明
1．工程概况
发电公司1、2号吸收塔内部脚手架搭设工作，脚手架主要服务于吸收塔内部检修工作，如：吸收塔内部喷嘴检查，喷嘴更换等。脚手架用于承担检修人员的重量及少量工器具材料重量，不能堆放较多的物资材料。它随工程进展而搭设，工程完毕而拆除。脚手架的搭拆应有专业人员进行，检修人员作业中不得随意拆除。
脚手架搭拆施工是一项技术性强、危险性高的特种工作，所以脚手架设计、搭设的是否合理，不但直接影响着工程的总体施工，同时也直接关系着作业人员的生命安全。为了保证脚手架的质量、施工人员及设备的安全，特编制此方案
2．编制依据
序号
资料名称
编号
版本
1
《建筑施工高处作业安全技术规范》
JGL80-91/
2002
2
《电力建设安全与健康环境管理工作规程》
国家电网[2003]168号
2003
3
《脚手架施工管理规定-2009第一版》
GC2F033-2009
2009
4
《脚手架搭设图集》
QS3-08-06-0028
2001
5
《建筑施工扣件式钢管脚手架安全技术规范》
JGJ130-2011
2011

二、施工组织设计管理
1．组织管理机构

施工项目负责人：
施工安全负责人：
施工现场负责人：

2、主要施工工具
序号
名称
规格
精度等级
单位
数量
备注
1
克丝钳
8寸

把
4

2
梅花扳手
19-22

把
8

3
皮三联

个
8
每人一个
4
棕绳
6分

米
100
检验合格
5
运输车
1

辆
1
检验合格
6
铁丝
10#

公斤
200

7

8

9

10

3、安全器具
序号
安全器具名称
数量
规格
备注
1
安全帽
20
顶

2
安全带
20
条

3
防坠速差器
2
L=10m

4
安全警示牌
2
块

三、主要施工技术方案：
1、吸收塔内部脚手架搭设规范及要求：
1.1吸收塔具备搭设脚手架时，首先进入吸收塔内部要在进出人孔登记表上签字，
1.2吸收塔内部石膏清理完毕后，将吸收塔地面铺上脚手板，保证进入的脚手架材料不损坏吸收塔底部防护层。
1.3搭设脚手架时，架子管要横平竖直，间距要均匀，立杆间距小于2米结合吸收塔内部施工的需要，要与吸收塔塔壁保持一定的距离，需要将架子管与塔壁接触加固时，要用破布缠住架子管管头后方能与塔壁接触，严禁用架子管用力或直接撞击塔壁。
1.4架子搭设到第二层的时候，吸收塔人孔门上部要用脚手板铺满，保证底层工作人员工作时的躲避及人员进出吸收塔时的安全。
1.5环形脚手架每隔2层要与内部中间井字架进行连接加固，防止环形 脚手架收缩变形。
1.6脚手架搭设到工作层时必须搭设1M-1.2M拦腰围栏，工作区域脚手板要满铺，要满足吸收塔内部工作需要。
1.7脚手架搭设完毕后，在吸收塔内部不影响内部施工的位置，搭设踏步式楼梯，并在楼梯侧面搭设一道拦腰围栏，方便人员上下的安全。
1.8搭设到上部人孔处时，搭设出入通道，方便人员进出。
1.9搭设完成后在喷淋层下方及浆液区与喷淋层变径处各铺设一层安全网。
1.10吸收塔内部脚手架平面图

2、脚手架搭设注意事项
2.1脚手架组装前，应先根据施工图纸和现场实际，明确施工荷载，确定脚手架平面布置图，列出构件用量表，制订构件供应计划。
2.2构件检验：所有构件必须有出厂合格证和检验报告，方可施工。
2.3严禁φ48脚手管和其他型号焊管及其相应扣件混合使用。
2.4首先应清除组架范围内的杂物，并根据对地基承载力的要求，采取相应的地基处理措施。
2.5竖立杆应做到纵成线，横成方，杆身垂直。
2.6底立杆应按立杆接长要求选择不同长度的钢管交错设置，至少应有两种适合的不同长度的钢管作立杆。
2.7一定要采取先搭设起始段而向后向前延伸的方式，当两组作业时，可相对角开始搭设。
2.8杆件端部伸出扣件之外的长度不得小于100ｍｍ。
2.9铺设脚手板时，脚手板搭接不低于200mm。
2.10在搭设、拆除或改变作业程序时，禁止闲杂人员进入危险区域，并挂标志牌，设专人监护。
3.脚手架的验收
3.1一级验收脚手架（高度低于6米），由搭设负责人、使用负责人验收签字。
3.2二级验收脚手架（高度为6米及以上，低于18米；悬挂式脚手架），由搭设负责人、使用负责人、项目部专业人员、项目部安监人员验收签字。
3.3三级验收脚手架（高度为18米及以上），由搭设负责人、使用负责人、项目部专业人员、项目部安监人员、设备部、安监部验收签字。
3.4四级验收脚手架（高度为30米及以上），由搭设负责人、使用负责人、项目部专业人员、项目部负责人、项目部安监人员、设备部、安监部、公司领导验收签字。
4、脚手架拆除要求
4.1吸收塔检修完毕后拆除脚手架时，脚手架拆除必须经过甲方生产领导同意后方可拆除。 拆除大型脚手架和特殊、高处危险性的脚手架，必须严格按照拆除顺序拆除。在拆除前对所有参加拆除工作的施工人员进行交底和双签字，拆除时要设置安全隔离带和监护人。拆除完毕后及时将脚手材料整理回收，保持场地清洁。
4.2脚手架拆除前应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；
4.3脚手架拆除前应由单位工程负责人进行拆除安全技术交底；
4.4脚手架拆除前应清除脚手架上杂物及地面障碍物；
4.5拆除脚手架作业时，必须由上而下逐层进行，严禁上下同时作业；
4.6拆除脚手架作业时，连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆除脚手架；分段拆除高差不应大于两步，如果高差大于两步，应增设连墙件加固；
4.7当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件；
4.8当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应先按规范规定设置连墙件和横向斜撑加固。
4.9连墙杆应随架子逐层拆除。架子在施工期间变形过大，或连墙点缺少、受力不均时，在拆除前应先行必要的加固，或补设临时拉结点，以保证拆除过程中脚手架的局部稳定。
4.10拆除下面斜撑（时，应先用临时支撑将架子撑住，然后再拆斜撑。
4.11拆除脚手架时，要统一指挥，上下呼应，动作协调，当两人同拆一根杆的两个扣件时，解扣后应先通知对方，然后再开扣件落杆。
4.12拆下的杆件应随拆随运分类堆放，下面运料堆料人员，必须与上面拆除人员密切配合，防止交叉作业发生事故。现场长时间用不上的脚手工具要及时退库。

2015年06月17日
