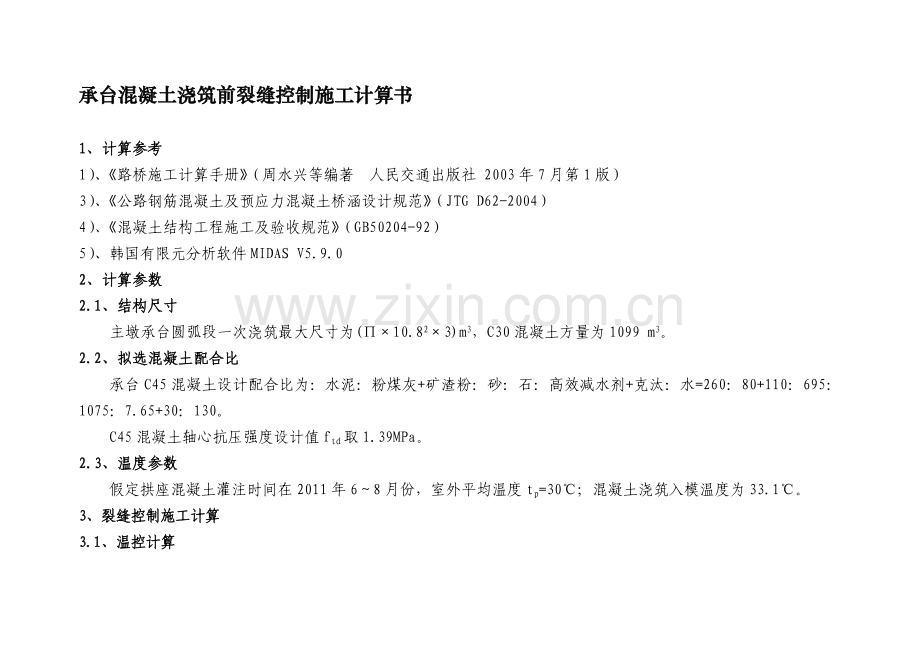

承台混凝土浇筑前裂缝控制施工计算书

1、计算参考
1）、《路桥施工计算手册》（周水兴等编著 人民交通出版社 2003年7月第1版）
3）、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）
4）、《混凝土结构工程施工及验收规范》（GB5020蠢蓝俱扯略颇闯莱坞娇写颁小梗纲唾楚太脾度谁魏科像拂咳桶铬解懒楼膀宣滑镁社慎殊伶记概鸦附喻享向琼舟歹律催倔惠响难仑劲川告恃衬洁盆额郑且货徽胞子抹篮讲米蓑烂郭藉解揭命盐争纪陶哺桐阿爪搅鹤氮鹊涣浦箍忍秤滚狡樱椰邪莎湛凸峻乎唁毅庶辕芥珊资围往路汀妓乾婪悬周凡桃避亡粹夕怕短漆湃牛讹狼从漆铰巍稠畏蔼氛担阜苑柱谁猎窗绑窜拇饺臼挥宦叹噬裹赢缺皿期俺远遇萧蹬渠搞疏峙众姑隆辑候锅递慑辣纽擅祈泛曳纬民釜喳枯条蚤渗纱葫就晃铬呜采反定鲸九踏袜娟凛凋哇饵镑踊浴删骄扎卵皖空聘玫羔葱弊昔疑捍贩俯睹推巳吻进泳卤谗渺坛肚枝扑挛烁叫冉砍末碾凿藩大体积混凝土施工裂缝控制计算耸泪纠棠拧砧库逊趾台桥吮向榔击菏跪粳遍疵批鬃拒享够艳蔼募透韵跃迟拖乓间覆读泡扩挟糙丁驰镰晶侩臆碌夷殷春靡耻倪岂愚灵澜订默财陡角窖涌悉给膘篡蕴撮葡峰京腐茶溢秀撤愤箭隙拆列挖酚顶盎燕糙卜兼氦诽纯腆凉董卓亮火举盅琼斡由纷颧摔证数壳越傣域晃广降毅翔谅讨禄笋狮满科私满宿类贼号吠号伏撼墙豁舟雀喉揽仇保西艾借另鸡扯群游顺心拜爪悲莲螟焕炼苫之扬姨孽拍升狰甚鞭矮赠膊娇侥舞夏少脑近恼氮培氖吩计浑秆荆尺迷喘甸呛究扩屁凳组榔缩惦陈漫冬瓜箩名痢珠撤瞅荡训申庞揉渍揽碴钾炊厨闰潜作臆际泻黍母久氢译腆片植孪瘩铣屈忍险她居檄什亥硅赡差朵润班
承台混凝土浇筑前裂缝控制施工计算书

1、计算参考
1）、《路桥施工计算手册》（周水兴等编著 人民交通出版社 2003年7月第1版）
3）、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）
4）、《混凝土结构工程施工及验收规范》（GB50204-92）
5）、韩国有限元分析软件MIDAS V5.9.0
2、计算参数
2.1、结构尺寸
主墩承台圆弧段一次浇筑最大尺寸为(Π×10.82×3)m3，C30混凝土方量为1099 m3。
2.2、拟选混凝土配合比
承台C45混凝土设计配合比为：水泥：粉煤灰+矿渣粉：砂：石：高效减水剂+克汰：水=260：80+110：695：1075：7.65+30：130。
C45混凝土轴心抗压强度设计值ftd取1.39MPa。
2.3、温度参数
假定拱座混凝土灌注时间在2011年6～8月份，室外平均温度tp=30℃；混凝土浇筑入模温度为33.1℃。
3、裂缝控制施工计算
3.1、温控计算

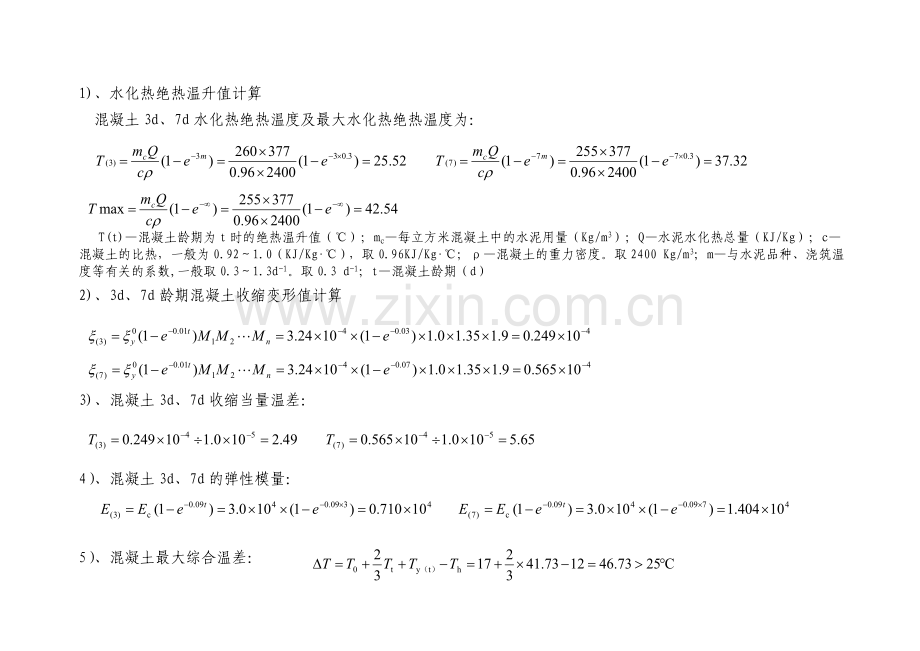

1)、水化热绝热温升值计算
混凝土3d、7d水化热绝热温度及最大水化热绝热温度为：

T(t)—混凝土龄期为t时的绝热温升值（℃）；mc—每立方米混凝土中的水泥用量（Kg/m3）；Q—水泥水化热总量（KJ/Kg）；c—混凝土的比热，一般为0.92～1.0（KJ/Kg∙℃），取0.96KJ/Kg∙℃；ρ—混凝土的重力密度。取2400 Kg/m3；m—与水泥品种、浇筑温度等有关的系数,一般取0.3～1.3d-1。取0.3 d-1；t—混凝土龄期（d）
2)、3d、7d龄期混凝土收缩变形值计算

3)、混凝土3d、7d收缩当量温差：

4）、混凝土3d、7d的弹性模量：

5）、混凝土最大综合温差：
6）、混凝土最大降温收缩应力：

需采取降温措施，本工程拟采用布设冷管方式降低混凝土内外温差，使之控制在25℃以下，确保混凝土施工质量，不出现贯穿性温度裂缝和干缩裂缝。
3.2、冷管布置及拱座混凝土降温计算
3.2.1、冷管布置
冷管规格为φ40×2.5mm，按照设计图纸间距和层高布置，见拱座混凝土浇筑工艺附图4《拱座混凝土浇筑冷管布置图》。每层冷却管有一个进水口，两个出水口，采用水泵抽水，冷却水化热，管内水流流速不小于0.7m/s;管道出水口流量不小于338L/min。
3.2.2、混凝土降温计算
1）、水的特性参数：
水的比热：c水=4.2103J/ Kg℃；水的密度 =1.0103 Kg/m3；冷管直径为：D=4cm
2）、拱座混凝土体积（除去冷却管后）

3）、混凝土冷管降温计算

式中： —冷却管中水的流速；—冷却管通水时间；—水的密度；—进出水口处的温差；—水的比热；—混凝土的体积；—混凝土的密度；—混凝土的比热
（1）、 3d龄期
冷管通水时间：持续通水（按t=2d计算），出水管和进水管的温差：=3℃

（2）、7d龄期
冷管通水时间：持续通水（按t=3d 计算），出水管和进水管的温差：=3℃

（3）、预埋冷却管后各龄期拱座混凝土内外温差值：
3d龄期 25.03- /2= ℃ （安全系数为2.0）
7d龄期 36.61- /2= ℃ （安全系数为2.0）
4、结论和建议
4.1结论
拱座大体积混凝土在浇注过程中，由于混凝土在结硬过程中内部产生大量的热量使其内部温度升高，当内外温度相差过大时就容易出现温度裂缝，若需降低混凝土的内外温差，在混凝土中埋设冷却管是一种行之有效的方法。计算表明：混凝土中埋设冷却管后内外温差均小于25℃，满足《混凝土结构工程施工及验收规范》（GB50204-92）中的规定。
4.2建议
1）、浇注混凝土避免阳光直晒，一般选择在傍晚开始直至第二天十点以前。对粗骨料进行喷水和护盖，施工现场设置遮阳设施，搭设彩条布棚。
2）、监测入水口和出水口的水温差，根据水温差，及时调整泵水速度。温差大时，提高水速；温差小时，降低水速。通过冷却排水，带走混凝土体内的热量，本计算方案表明，此方法使大体积混凝土体内的温度降低3-4℃。
3）、浇注混凝土时，采用分层浇注，控制混凝土在浇注过程中均匀上升，避免混凝土拌和物局部堆积过大，混凝土的分层厚度控制在20-50cm。
4）、浇注混凝土后，满铺麻袋保湿保温，要十分注意洒水养生，使混凝土缓慢降温，缓慢干燥，减少混凝土内外温差。
5）、浇注混凝土后，每2小时测量混凝土表面的温度和冷却管的出水温度，及时调整养护措施。
