人教版八年级下册物理马鞍山物理作图题试卷测试题（Word版含解析）

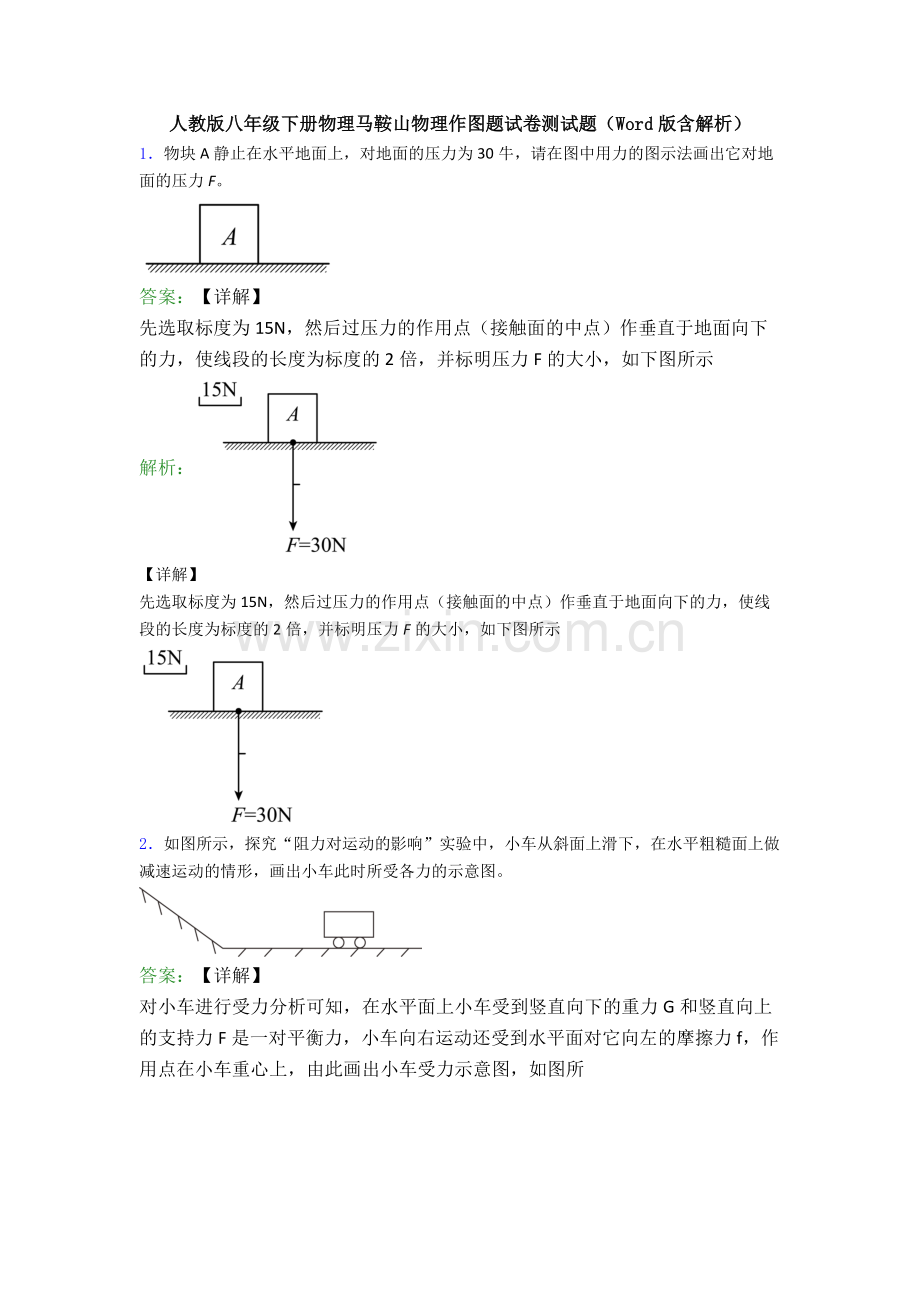

1．物块A静止在水平地面上，对地面的压力为30牛，请在图中用力的图示法画出它对地面的压力F。

答案：【详解】
先选取标度为15N，然后过压力的作用点（接触面的中点）作垂直于地面向下的力，使线段的长度为标度的2倍，并标明压力F的大小，如下图所示
解析：
【详解】
先选取标度为15N，然后过压力的作用点（接触面的中点）作垂直于地面向下的力，使线段的长度为标度的2倍，并标明压力F的大小，如下图所示

2．如图所示，探究“阻力对运动的影响”实验中，小车从斜面上滑下，在水平粗糙面上做减速运动的情形，画出小车此时所受各力的示意图。

答案：【详解】
对小车进行受力分析可知，在水平面上小车受到竖直向下的重力G和竖直向上的支持力F是一对平衡力，小车向右运动还受到水平面对它向左的摩擦力f，作用点在小车重心上，由此画出小车受力示意图，如图所

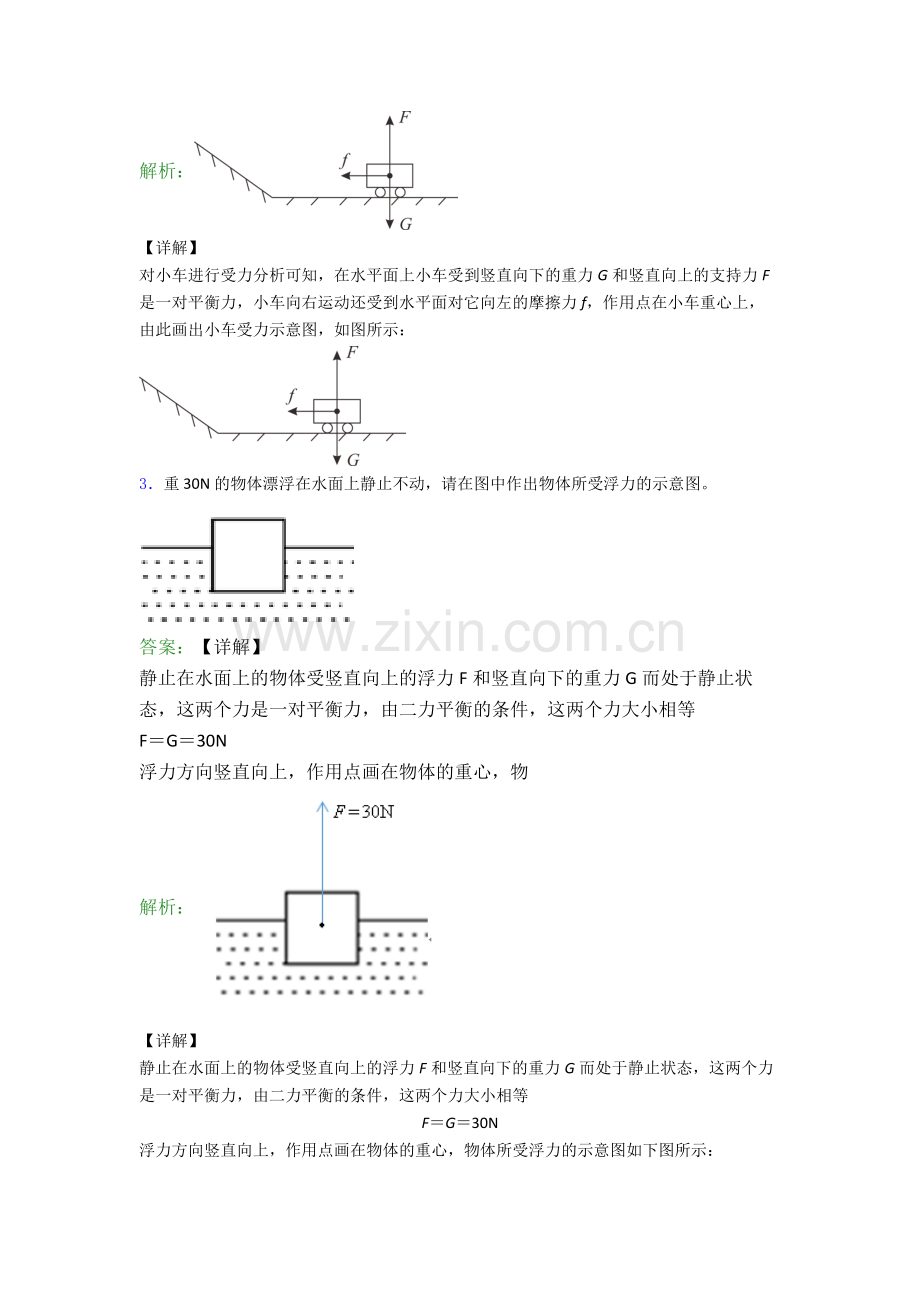

解析：
【详解】
对小车进行受力分析可知，在水平面上小车受到竖直向下的重力G和竖直向上的支持力F是一对平衡力，小车向右运动还受到水平面对它向左的摩擦力f，作用点在小车重心上，由此画出小车受力示意图，如图所示：

3．重 30N 的物体漂浮在水面上静止不动，请在图中作出物体所受浮力的示意图。

答案：【详解】
静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等
F＝G＝30N
浮力方向竖直向上，作用点画在物体的重心，物
解析：
【详解】
静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等
F＝G＝30N
浮力方向竖直向上，作用点画在物体的重心，物体所受浮力的示意图如下图所示：

4．一足球静止在水平地面上，如图所示，画出足球所受力的示意图。

答案：【详解】
过足球的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，即为其所受重力和支持力的示意图，因为这两个力是一对平衡力，大小相等，所以，作图时两条线段的长度要相等。如图
解析：
【详解】
过足球的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，即为其所受重力和支持力的示意图，因为这两个力是一对平衡力，大小相等，所以，作图时两条线段的长度要相等。如图所示：

5．如图所示，水平传送带上的物体正在向右加速运动，请画出物体所受力的示意图。

答案：【详解】
水平传送带上的物体正在向右加速运动，在竖直方向上，物体受到重力和传送带的支持力作用，这两个力是一对平衡力。相对于传送带来讲，物体有向左运动的趋势，物体受到向右的摩擦力作用。过物体重心，分
解析：
【详解】
水平传送带上的物体正在向右加速运动，在竖直方向上，物体受到重力和传送带的支持力作用，这两个力是一对平衡力。相对于传送带来讲，物体有向左运动的趋势，物体受到向右的摩擦力作用。过物体重心，分别沿竖直向上和竖直向下的方向画一条有向线段，分别用G和F表示，即为其重力和支持力示意图，因为这两个力是一对平衡力，所以作图时两条线段长度要相等；过物体重心，沿水平向右的方向画一条有向线段，用f表示，即为其所受摩擦力示意图。如图所示：

6．图中，轻质杠杆OA在力F1、F2的作用下处于静止状态，l2为力F2的力臂。在图中画出力F1的力臂l1、力F2的示意图。

答案：【详解】
过支点O作F1作用线的垂线段，即为动力臂l1；过力臂l2的下端作垂直于l2的直线，与杠杆的交点B为力F2的作用点，方向斜向左下方，如下图所示：
解析：
【详解】
过支点O作F1作用线的垂线段，即为动力臂l1；过力臂l2的下端作垂直于l2的直线，与杠杆的交点B为力F2的作用点，方向斜向左下方，如下图所示：

7．如图所示，空调室外机通常放在固定于墙上的三角支架上，请画出以为支点时，室外机对支架的压力的力臂，以及点（螺钉与墙面垂直）受到的拉力的示意图。

答案：【详解】
延长的作用线，过点向的作用线做垂线，垂线段的长就是该力的力臂；从点（螺钉与墙面垂直）做垂直于墙面向左的力，即为点受到的拉力的示意图，如图所示：
解析：
【详解】
延长的作用线，过点向的作用线做垂线，垂线段的长就是该力的力臂；从点（螺钉与墙面垂直）做垂直于墙面向左的力，即为点受到的拉力的示意图，如图所示：

8．请在图中画出使杠杆在图示位置平衡时，作用在A端的最小的动力F1，动力臂L1。

答案：【详解】
根据杠杆平衡条件，在阻力和阻力臂不变时，动力臂最长，动力最小。连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力，如图所示：
解析：
【详解】
根据杠杆平衡条件，在阻力和阻力臂不变时，动力臂最长，动力最小。连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力，如图所示：

9．（1）如图（1）所示是一辆静止在水平地面上的小车，在其支架的杆上固定一个质量为50g的小球，画出小球受到力的示意图。
（2）撬棒是生活中常用的劳动工具，如图（2）所示。请画出重物P对撬棒的压力F2，以及人压撬棒的力F1的力臂l1。

答案：（1） ；（2）
【详解】
（1）小球的重力
G=mg=50×10-3kg×10N/kg=0.5N
小球固定在静止于水平地面的小车的支架杆上，所以小球处于静止状态，受力平衡。小球受到竖直向下的重力，
解析：（1） ；（2）
【详解】
（1）小球的重力
G=mg=50×10-3kg×10N/kg=0.5N
小球固定在静止于水平地面的小车的支架杆上，所以小球处于静止状态，受力平衡。小球受到竖直向下的重力，根据二力平衡条件可知，小球还应受到一个竖直向上的力（杆对小球竖直向上的力F）与小球重力平衡，且
F=G=0.5N
据此画出小球受到力的示意图如图所示：

（2）在重物P和撬棒的接触面上找一点作为力的作用点，画垂直于撬棒向下的线段，标出箭头，即为重物P对撬棒的压力F2，杠杆的支点为O，先延长力F1的作用线，然后从支点O向力F1的作用线作垂线段，即为F1的力臂l1，如图所示：

10．如图所示，请画出作用力F的力臂l。

答案：【详解】
由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：
解析：
【详解】
由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：

11．若用一个定滑轮和两个动滑轮组成滑轮组提升重物，请你用画线代替绳子，画出最省力的绕线方法。

答案：【详解】
连接动滑轮绳子的段数越多就越省力，图中一个定滑轮和两个动滑轮，要组成最省力的滑轮组，连接时可从定滑轮开始，由内向外依次绕线，如下图所示
解析：
【详解】
连接动滑轮绳子的段数越多就越省力，图中一个定滑轮和两个动滑轮，要组成最省力的滑轮组，连接时可从定滑轮开始，由内向外依次绕线，如下图所示

12．利用滑轮设计一个升降装置，将其安装在房面上，通过它来把收割的麦子吊上房晾晒。请在方框内画出你的设计示意图。

答案：【详解】
可以利用一个定滑轮和一个动滑轮组成的滑轮组，人站在阳台上将麦子提上楼来，拉力的方向向上，故将绳子一端先连接在动滑轮的钩上，依次绕过上面的定滑轮和下面的动滑轮，如下图所示：
解析：
【详解】
可以利用一个定滑轮和一个动滑轮组成的滑轮组，人站在阳台上将麦子提上楼来，拉力的方向向上，故将绳子一端先连接在动滑轮的钩上，依次绕过上面的定滑轮和下面的动滑轮，如下图所示：

13．（1）在力F1、F2的作用下杠杆处于平衡状态，请在图中画出力F2的示意图以及力F1的力臂L1_______；
（2）如图所示是未装配好的滑轮组，请在图中画出滑轮组的绕绳方法，要求使用该滑轮组提升重物时最省力______。

答案：【详解】
（1）过力臂L2作杠杆的垂线，垂线与杠杆的相交点即是力F2在杠杆上的作用点，而F2方向向上，才能让杠杆平衡；过支点O作力F1的垂线段，此垂线段即为力臂L1，所以作图如下：
解析：
【详解】
（1）过力臂L2作杠杆的垂线，垂线与杠杆的相交点即是力F2在杠杆上的作用点，而F2方向向上，才能让杠杆平衡；过支点O作力F1的垂线段，此垂线段即为力臂L1，所以作图如下：

（2）图示滑轮组，将绳子固定在动滑轮上，之后逐一绕过定滑轮和动滑轮，这种情况下承重绳子为3根，是最省力的绕线，所以作图如下：

14．（1）如图所示，图甲是某人沿斜坡滑雪的示意图，请在图乙中画出该人所受重力G、支持力N和阻力f的示意图；______

（2）如图所示，某人在A处提起物体，请在图中画出最省力的绳子绕法。______
答案：【详解】
（1）[1]该人受到的重力方向竖直向下，作用点在重心，所受支持力方向垂直于斜面向上，作用点画在重心，阻力f的方向与相对运动方向相反，故方向沿斜面向上，作用点画在重心上，故
解析：
【详解】
（1）[1]该人受到的重力方向竖直向下，作用点在重心，所受支持力方向垂直于斜面向上，作用点画在重心，阻力f的方向与相对运动方向相反，故方向沿斜面向上，作用点画在重心上，故画出该人所受重力G、支持力N和阻力f的示意图如图所示

（2）[2]从动滑轮上挂钩开始，依次绕过定滑轮和动滑轮，绳端回到人的手中，则提升物体绳子段数为3，是最省力的绕法，如图所示

15．如图所示，站在地面上的人用最小的力提升物位，请画出绳子的绕法。

答案：【详解】
由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：
解析：
【详解】
由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：
