DS18B20温度MODbus协议(单指令).doc

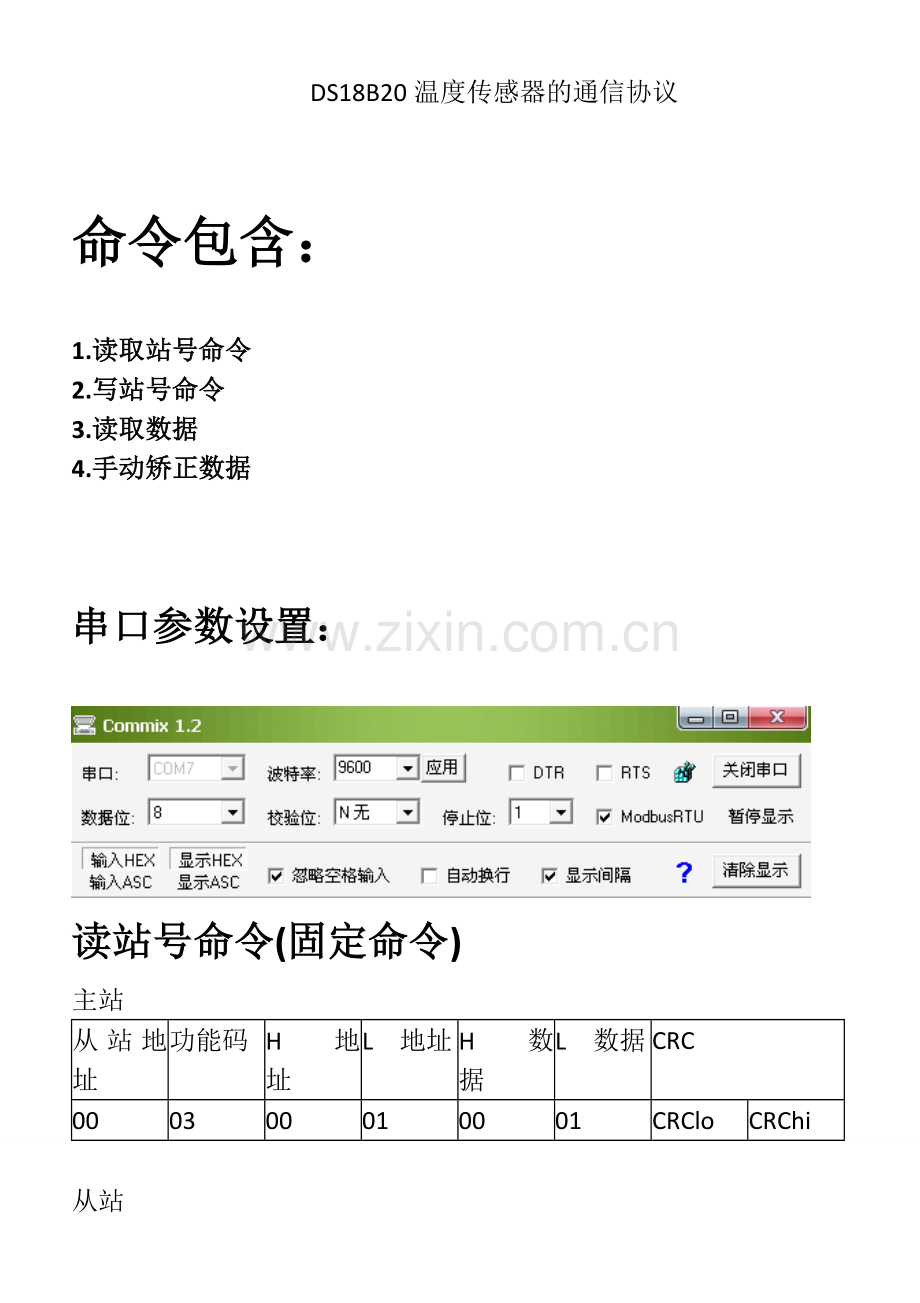

DS18B20温度传感器的通信协议

命令包含：
1. 读取站号命令
2. 写站号命令
3. 读取数据
4. 手动矫正数据

串口参数设置：

读站号命令(固定命令)
主站
从站地址
功能码
H　地址
L　地址
H　数据
L　数据
CRC
00
03
00
01
00
01
CRClo
CRChi

从站
从站地址
功能码
H　地址
L　地址
H数据
CRC
00
03
02
00
XX
CRClo
CRChi
注：返回帧与主站相同
设备地址：（XX=01-FF）
示例：
命令00 03 00 01 00 01 D4 1B（固定命令）
回复00 03 02 00 FF C5 C4 （设备默认站号FF）

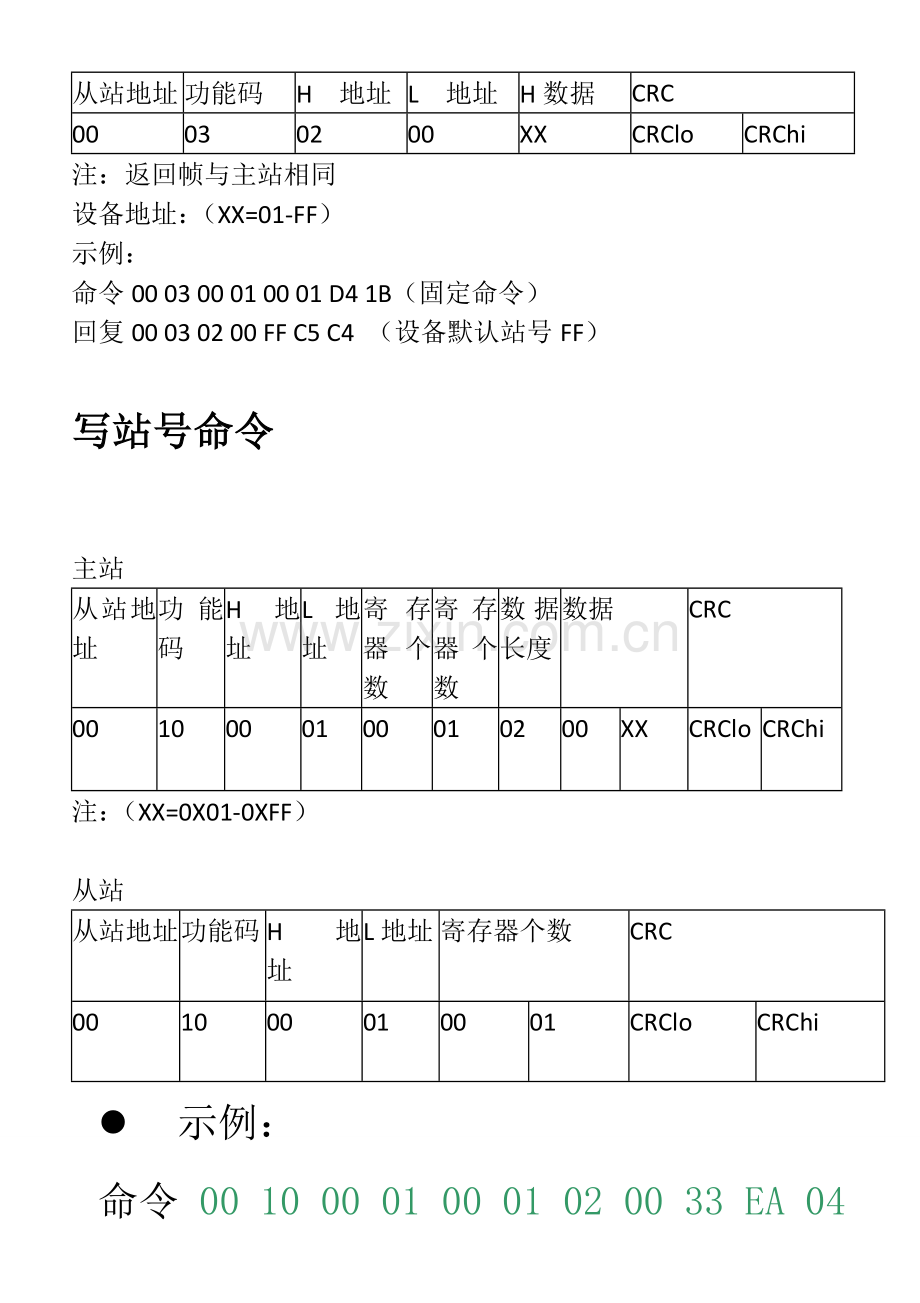

写站号命令

主站
从站地址
功能码
H　地址
L地址
寄存器个数
寄存器个数
数据长度
数据
CRC
00
10
00
01
00
01
02
00
XX
CRClo
CRChi
注：（XX=0X01-0XFF）

从站
从站地址
功能码
H　地址
L地址
寄存器个数

CRC
00
10
00
01
00
01
CRClo
CRChi
l 示例：
命令 00 10 00 01 00 01 02 00 33 EA 04
回复 00 10 00 01 00 01 51 D8

读数据
主站
从站地址
功能码
H　地址
L地址
寄存器个数
寄存器个数
CRC
XX
03
00
00
00
01
CRClo
CRChi
注：（XX=0X01-0XFF）

从站
从站地址
功能码
数据长度
数据
CRC
XX
03
02
1C
27
CRClo
CRChi
示例
命令FF 03 00 00 00 01 91 D4
回复FF 03 02 1C 27 D9 4A

注：温度：第4,5字节1C 27
实际温度=读数/100-40度
1C 27=7270
实际温度=7270/100-40=32.70度
引线定义：红色：5-24V
黑色：GND
黄色：485A
蓝色：485B
